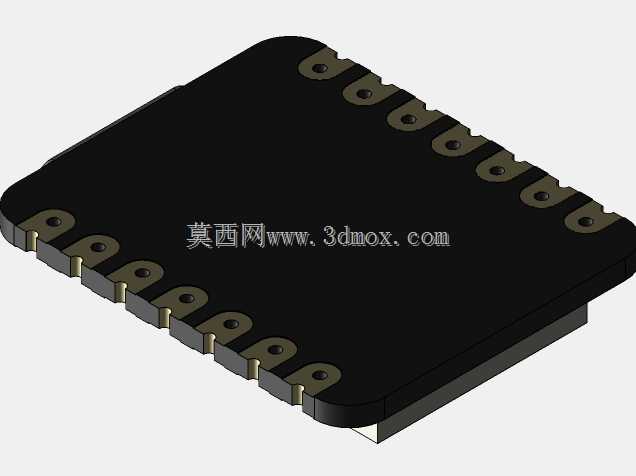

贴片式小型Arduino兼容开发控制板结构

这款贴片式小型控制板是面向嵌入式开发、小型智能硬件打造的核心控制载体，在实际应用场景中，它可以嵌入到可穿戴智能设备、微型传感节点、小型桌面创意装置、低功耗物联网终端内部，作为核心控制单元完成信号采集、逻辑运算、外设驱动的核心功能，尤其适合对安装空间有严格限制的紧凑型电子设备设计场景，能够在狭小的设备腔体内部完成部署，不会占用过多结构空间。从实际用途来看，它兼容主流Arduino开发生态，开发者可以直接复用成熟的开源代码库、外设驱动方案，大幅缩短小型智能硬件的开发周期，既可以用于电子爱好者的创意原型验证，也可以直接集成到量产的小型消费电子、微型工控传感装置中，完成电机驱动、传感器数据读取、无线通信模块管控等核心控制任务。在功能特性设计上，这款控制板采用全贴片式元件布局，摒弃了传统开发板上的直插元件、外接排针等冗余结构，将主控芯片、电源管理电路、外围阻容元件全部集成在单块PCB基板上，板载的引脚焊盘沿板体两侧均匀排布，既可以通过SMT贴片工艺直接焊接在设备主板上，也可以根据实际需求焊接微型排针完成外接扩展，兼顾了量产集成的便利性和原型开发的灵活性。从设计思路层面，这款控制板核心围绕“极小尺寸、高集成度”的目标展开，在保证核心控制功能完整的前提下，尽可能压缩板体的外形尺寸，将所有功能元件紧凑排布在黑色阻焊层覆盖的PCB板上，板体边缘做了圆角过渡处理，避免尖锐边角在安装过程中划伤设备内部的连接线或者其他元件，两侧的焊盘采用半孔工艺设计，焊接后焊点平整可靠，不会出现引脚突出板体的问题，能够更好地适配超薄型设备的内部安装需求。在外形尺寸与安装边界上，这款控制板整体为薄型长方体结构，板体厚度控制在极低的范围内，安装时仅需要在设备主板上预留对应尺寸的贴片焊盘位置即可，不需要额外设计固定孔位或者安装支架，通过回流焊工艺就可以完成牢固固定，板体上方没有突出的高尺寸元件，安装后不会和设备外壳、上层结构件产生空间干涉，能够适配内部堆叠高度有限的紧凑型设备结构设计，同时板体的电气边界和物理边界保持一致，设计人员在进行设备整体结构排布时，可以直接按照板体的物理尺寸预留安装空间，不需要额外考虑元件突出带来的空间冗余，大幅降低整体结构设计的复杂度。
