台式钻床配套红色工装支架结构设计

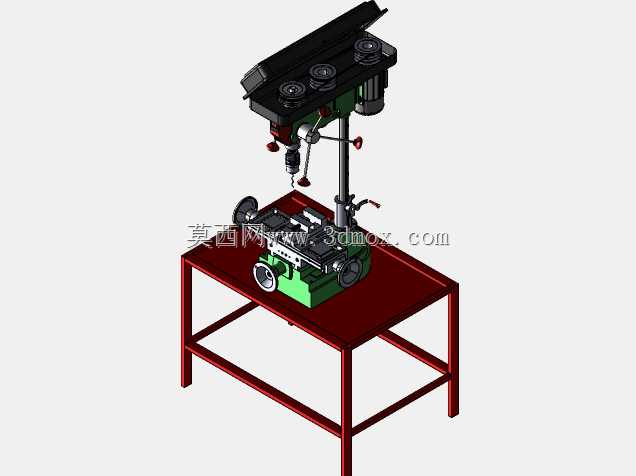

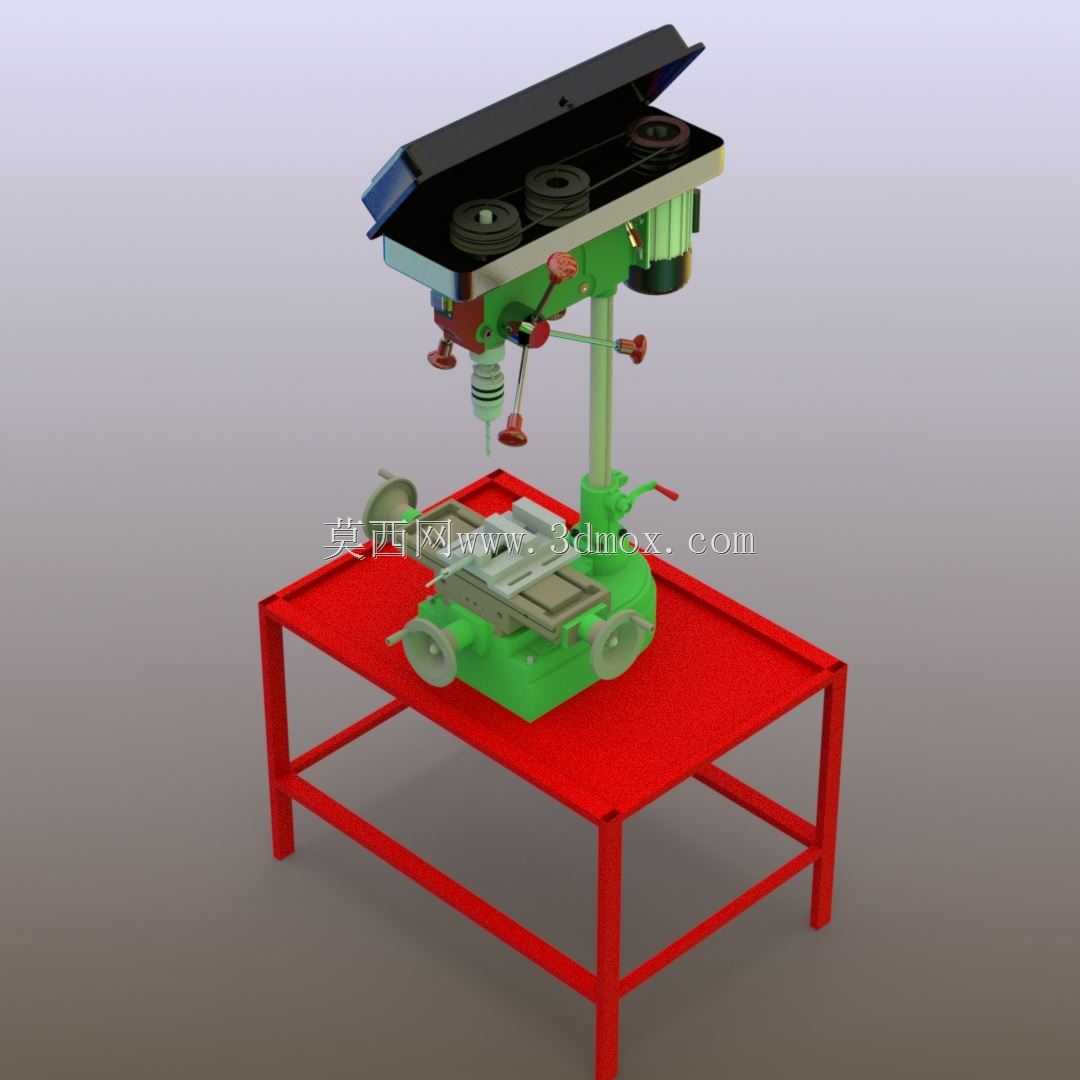

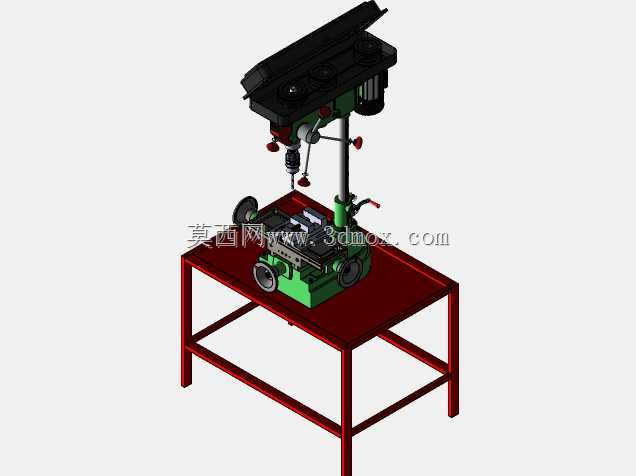

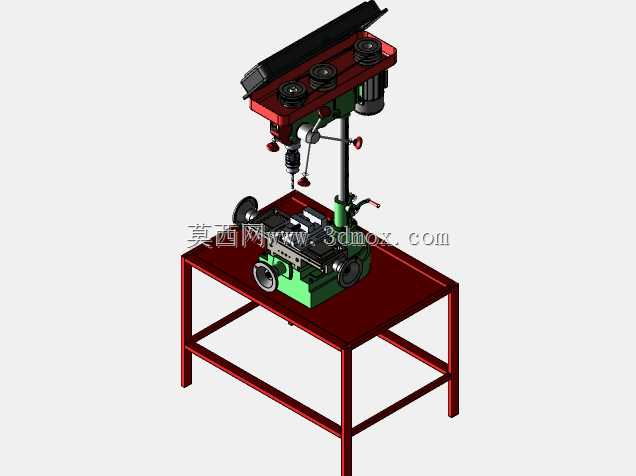

这套台式钻孔设备配套工装支架的设计，主要面向小型机械加工车间、五金维修站点、职业院校实训场地以及个体五金加工商户的日常钻孔作业场景，能够适配常规小型台钻的安装使用需求，解决传统台钻直接放置于地面操作高度不适配、作业时设备稳定性不足、加工碎屑无集中承接区域的实际痛点。设备主体为工业常见的轻型台钻结构，集成了多档位转速调节的皮带传动系统、可手动操控的进给手柄、带锁紧功能的工件工作台，能够完成不同直径规格的金属、非金属工件的钻孔、扩孔、铰孔加工作业，针对小型零件的孔位加工精度有较好的保障，可满足小批量零件加工、设备维修配孔、教学实训演示等多场景的使用需求。在功能特性设计上，台钻本体保留了传统台钻的操作逻辑，操作人员可通过侧面的进给手柄控制钻头的下行进给量，通过上部的皮带轮罩内的皮带换位调整输出转速，适配不同材质工件的钻孔切削参数要求，下部的移动工作台可通过手轮调整前后、左右位置，配合升降机构调整工件与钻头的相对高度，方便不同尺寸工件的装夹定位。配套的红色支架采用方管焊接成型的框架式结构，整体为方正的落地式设计，四条竖直方管作为主要承重支撑，上下两层的水平方管框架形成稳定的承重结构，上部铺设整块平板作为台钻的安装承载面，能够为台钻提供平整坚固的安装基础，支架的高度设计符合成年人站立操作的人机工程学要求，操作人员无需弯腰即可完成进给操作、工件装夹等全部作业流程，有效降低长时间操作的疲劳感。设计过程中重点考量了设备的安装边界与承重需求，支架上部承载面的尺寸略大于台钻底座的安装尺寸，预留了足够的螺栓固定空间，同时在支架四周预留了碎屑清理、设备维护的操作空间，支架下部的框架结构既保证了整体的结构刚性，避免钻孔作业时设备产生晃动影响加工精度，也可临时放置加工工件、装夹工具等物料，提升作业区域的空间利用率。支架的方管选型经过承重校核，能够承受台钻自重加上钻孔作业时的轴向进给力，不会出现结构变形、失稳的问题，焊接处的结构设计也做了应力分散处理，长期使用不会出现焊缝开裂的情况，整体结构兼顾了实用性、稳定性与制作成本的平衡，能够很好地适配小型台钻的日常使用需求。
