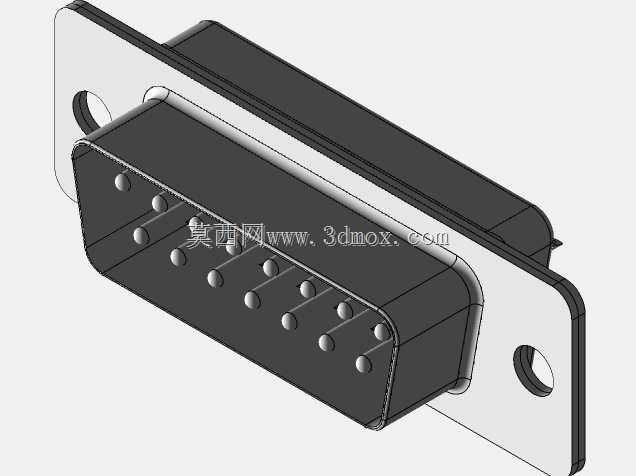

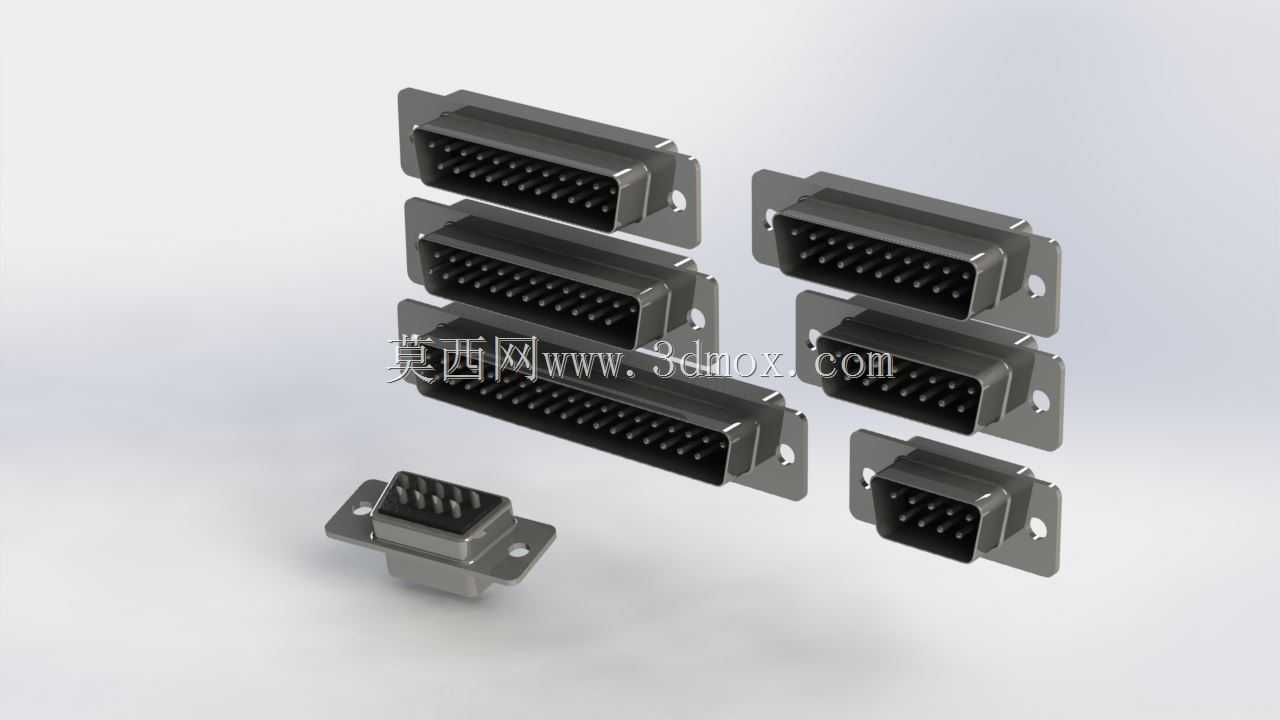

多规格公头DB连接器工业接插件设计

这套公头DB连接器是工业电子连接场景中应用极为广泛的基础接插组件，覆盖了不同针数、不同安装尺寸的常用规格，能够满足工控设备、通讯机柜、测试仪器、音视频传输设备等多场景的信号与小功率电源连接需求。在实际工业应用中，这类连接器主要承担设备内部板卡与外部线缆之间的可拆卸连接功能，既能够保证多通道信号传输的稳定性，也可以实现设备模块的快速拆装维护，避免线缆直接焊接带来的检修不便问题，在工业自动化控制柜、计算机外设接口、工业通讯网关、医疗检测设备的信号传输链路中都能见到这类连接器的身影。从功能特性来看，公头DB连接器采用插针与插孔配合的接触结构，金属外壳具备良好的电磁屏蔽效果，能够减少工业现场复杂电磁环境对传输信号的干扰，带安装法兰的结构设计可以让连接器牢固固定在设备面板或PCB板上，避免插拔过程中连接器移位导致的接触不良。不同针数的规格对应不同的通道数量，能够适配从低速串口信号到高密度并行信号的不同传输需求，插针采用镀金或镀锡工艺处理，既保证接触电阻稳定，也具备一定的抗氧化能力，适配工业场景下长期稳定运行的使用要求。在设计思路上，这套连接器严格遵循通用DB接插件的行业尺寸规范，保证同规格的公母头能够完全互换适配，安装法兰的孔位尺寸、插针的排布间距、连接器的插合深度都按照通用标准设定，不需要额外定制适配结构就可以直接替换同规格的常规产品。外形设计上采用梯形防呆结构，从根本上避免反插导致的插针弯折、设备短路问题，金属外壳的边角做了钝化处理，安装操作时不会划伤操作人员手部，尾部的线缆衔接空间预留充足，既可以适配焊接式线缆连接，也能够适配压接式的快速装配需求。从安装边界来看，不同规格的连接器分别对应面板开孔、板端贴装等不同安装方式的尺寸要求，法兰安装孔的间距统一适配标准面板开孔尺寸，连接器插合后的突出高度控制在合理范围，不会占用设备内部过多的排布空间，多规格成套的设计也能够方便设计人员在同一台设备的不同连接位置选用匹配的连接器型号，减少选型过程中的标准核对工作量，提升整机布线的规整度与连接可靠性。
