工业冷凝输送集成系统结构设计

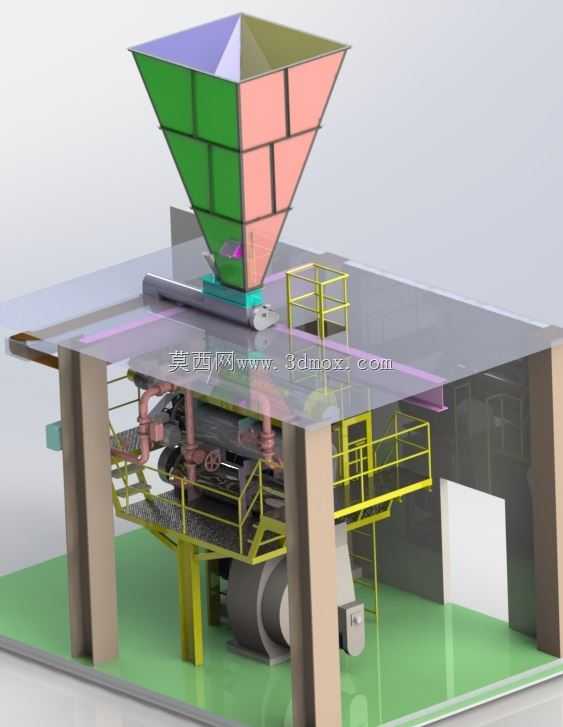

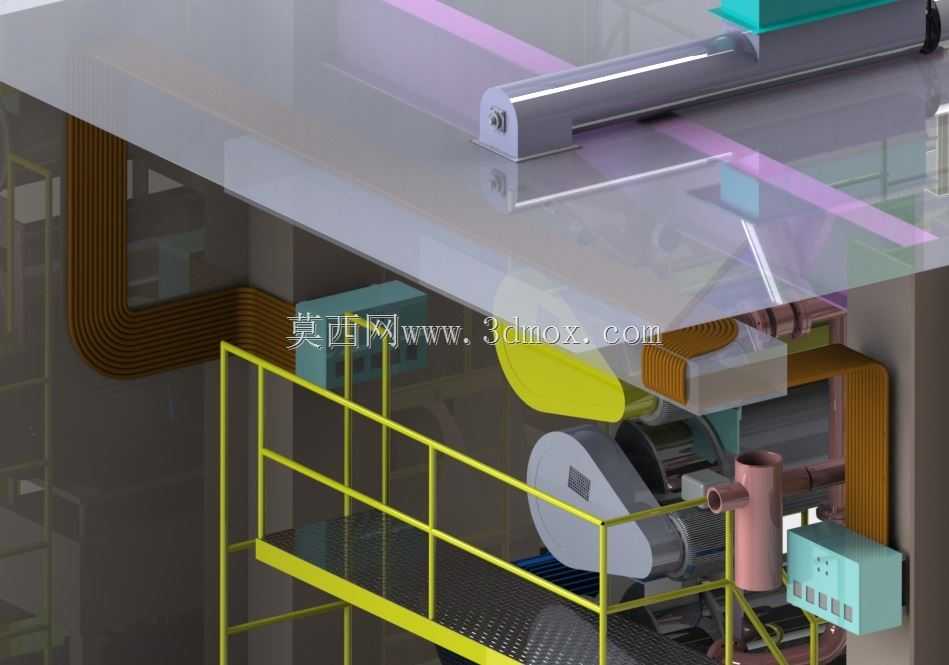

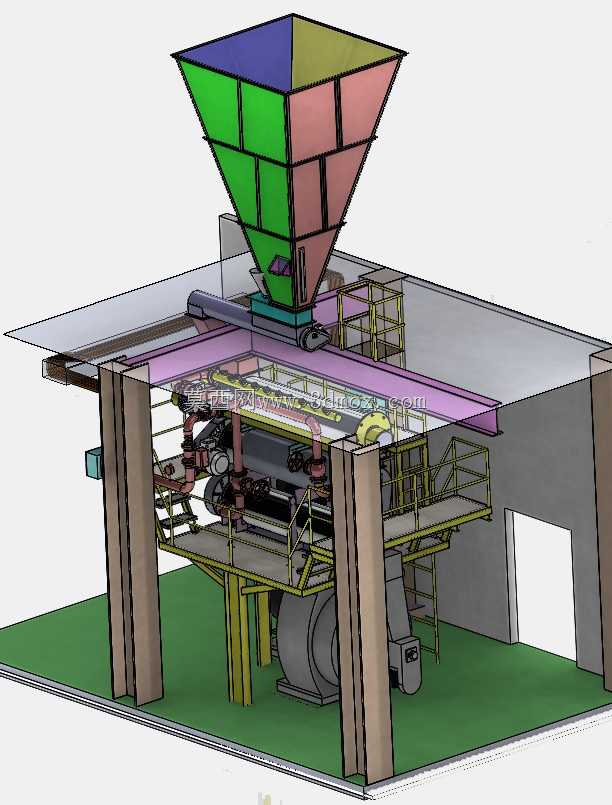

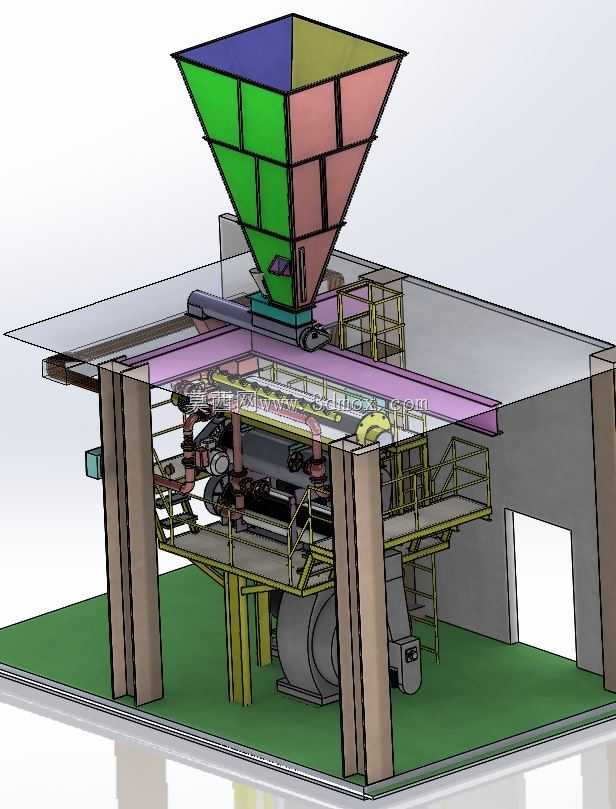

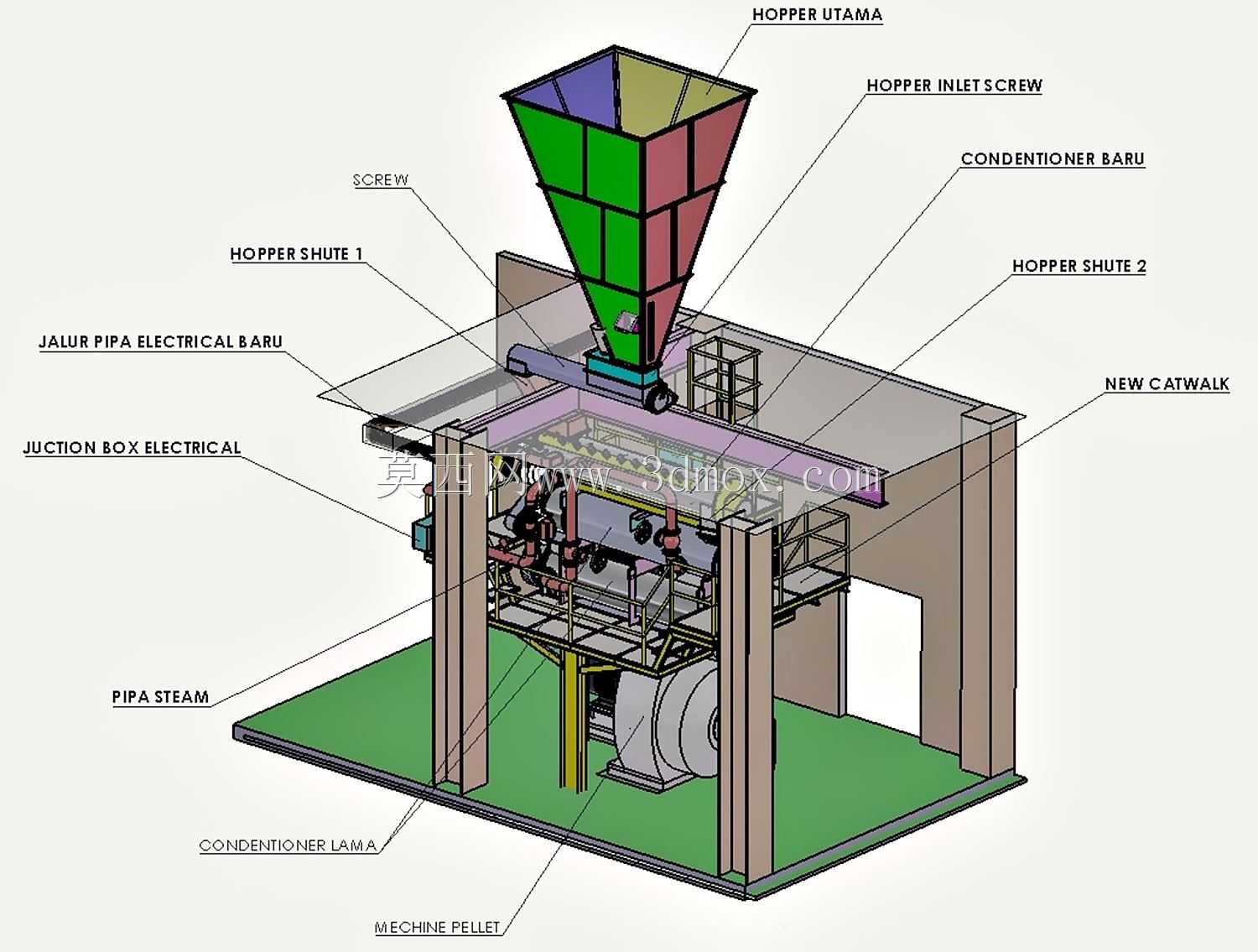

该套集成设备主要面向工业生产中的物料暂存、输送与介质冷凝换热场景，常见于粮油加工、饲料生产、化工原料预处理等需要对散状物料进行暂存转运，同时完成工艺介质热量交换的生产环节，可独立嵌入整条生产线的物料处理工段，衔接上游来料与下游加工工序，减少不同工段间的物料转运损耗与热量流失。设备整体采用分层立体布局，上层为倒锥台结构的暂存料斗，料斗采用多块拼接式壁板设计，不同色块区分的壁板对应不同耐磨、耐温材质选型，可根据接触物料的腐蚀、磨损特性更换对应壁板，降低后期维护成本；料斗下方衔接水平布置的螺旋输送机构，螺旋轴端配套驱动组件与防护护栏，输送段侧面设置多组管道接口，可接入加热、冷却或吹扫介质，满足物料输送过程中的温度调节、防结拱需求。中层为核心冷凝换热单元，配套集箱结构整合所有介质管路，集箱上预留多组阀门安装位，可独立控制各管路的介质通断与流量调节，换热单元下方设置承重支撑立柱，立柱采用型钢焊接结构，可根据现场安装地面的标高差调整底部垫铁高度，适配不同厂房的地面平整度要求。下层为动力与附属组件安装区，布置有冷凝介质循环配套的动力设备、管线排布支架与操作巡检平台，平台周边设置标准化安全护栏与上下爬梯，满足日常设备巡检、阀门操作的安全防护要求。设计过程中优先考虑设备的安装适配性，整体外轮廓边界预留了足够的管线安装与检修操作空间，料斗顶部进料口可对接上游来料的出料管路，螺旋输送机末端出料口可直接衔接下游加工设备的进料端，冷凝单元的介质进出口采用标准化法兰接口，可直接对接厂区现有循环水、蒸汽等公用工程管路，无需额外制作过渡连接件。整套结构将物料暂存、输送、冷凝换热三个功能模块集成在同一支撑框架上，相比分散布置的独立设备，可减少30%左右的厂区占地面积，同时缩短管路连接长度，降低介质输送过程中的热量损耗与物料残留风险，设备各模块之间采用螺栓连接的装配式结构，可根据厂房的吊装入口尺寸拆分运输，现场组装时无需大型焊接作业，缩短现场安装调试的周期。
