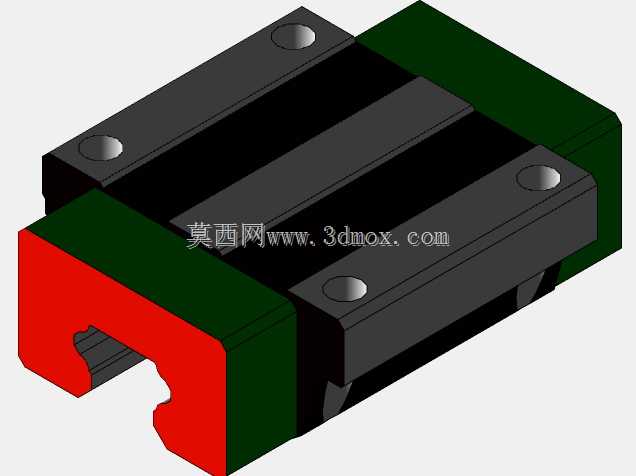

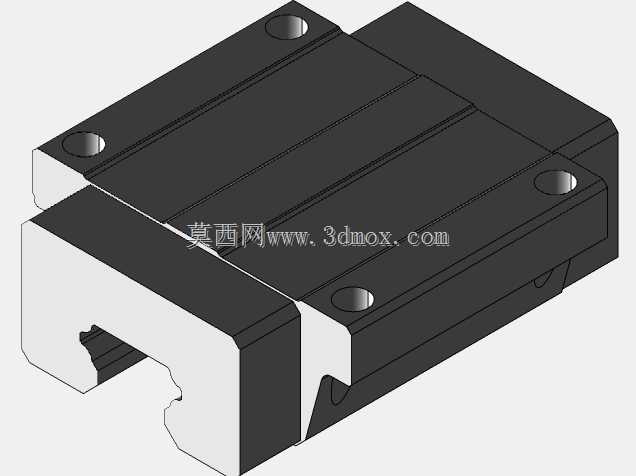

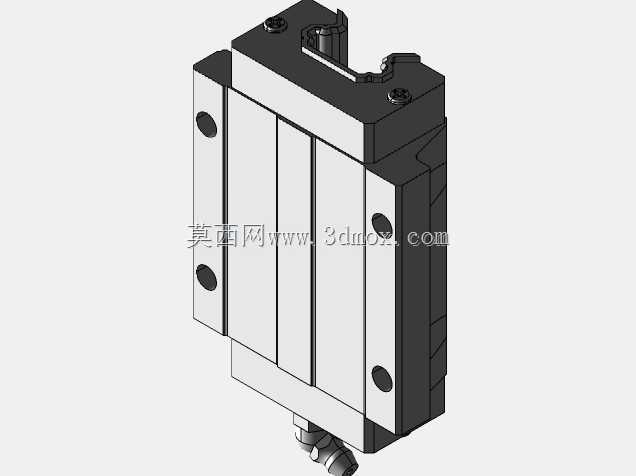

HGW系列法兰型线性导轨滑块组件

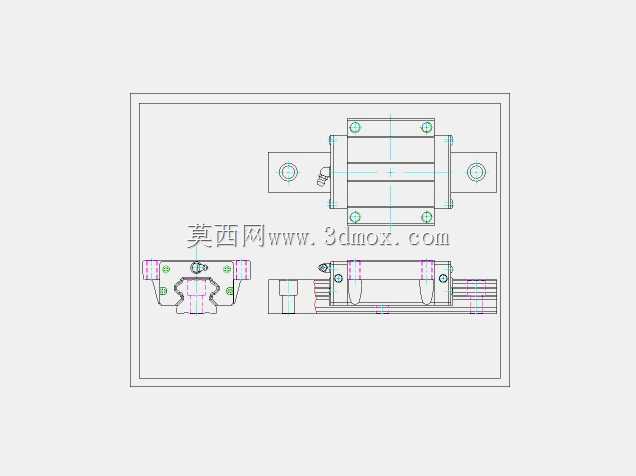

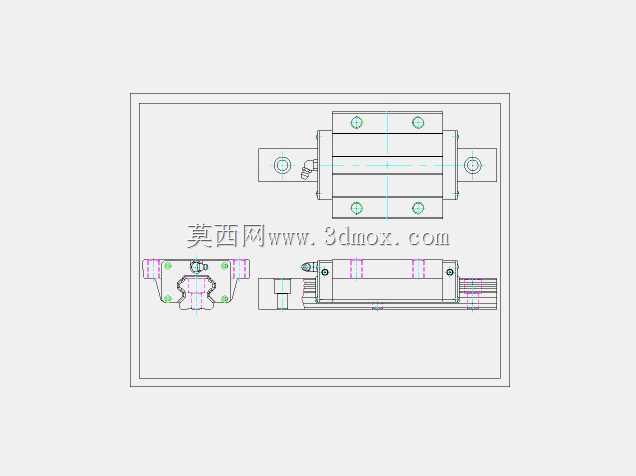

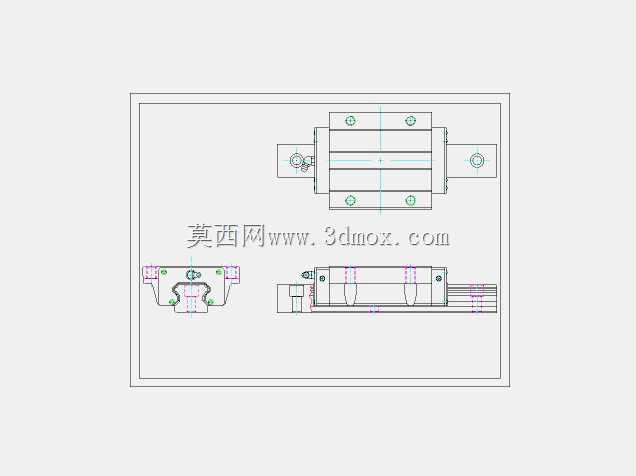

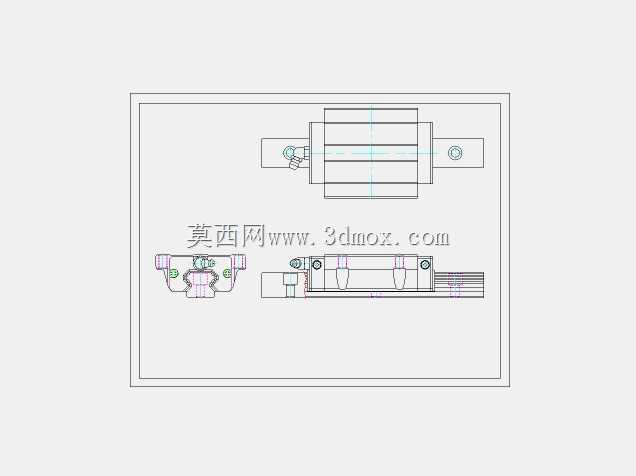

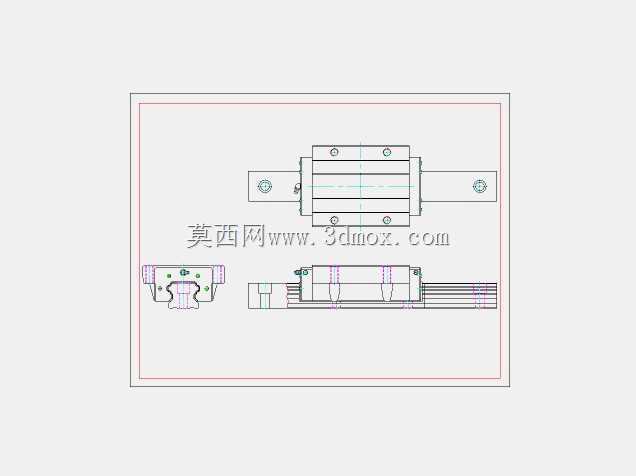

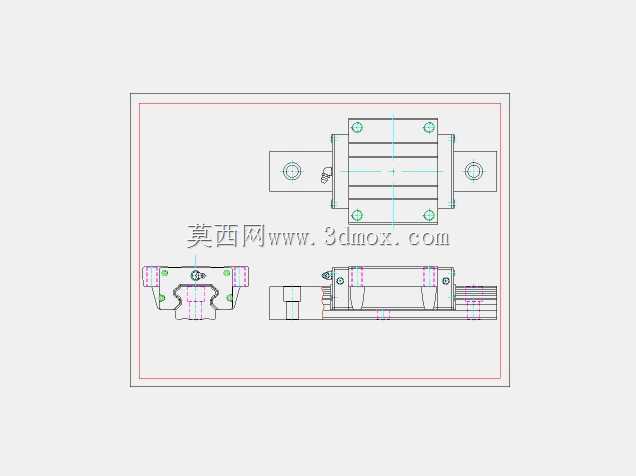

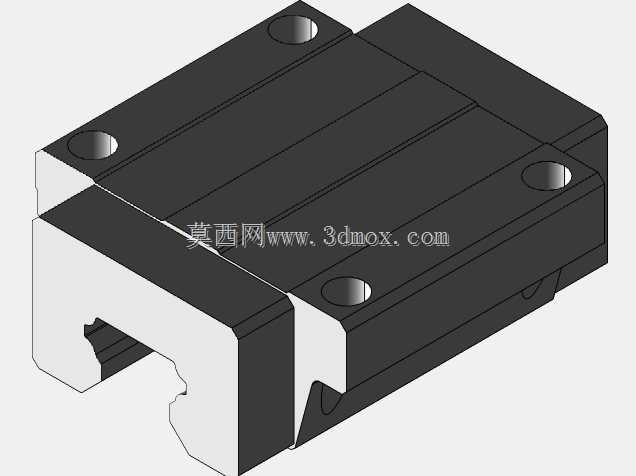

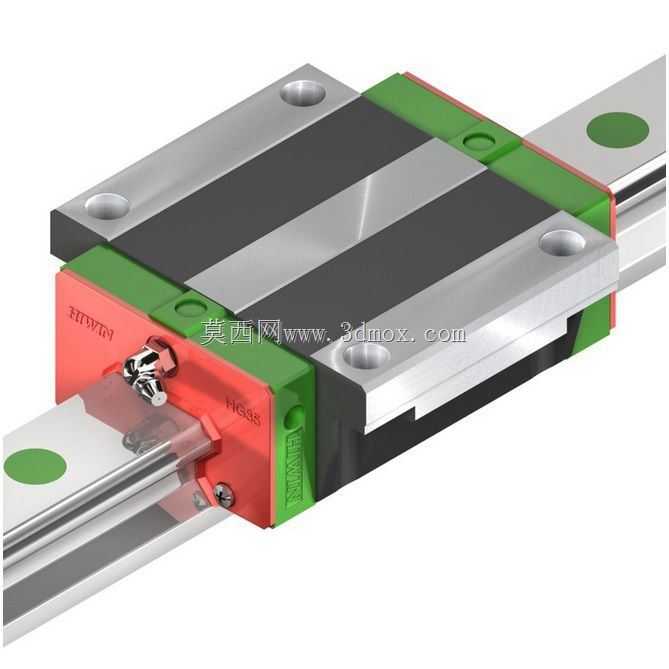

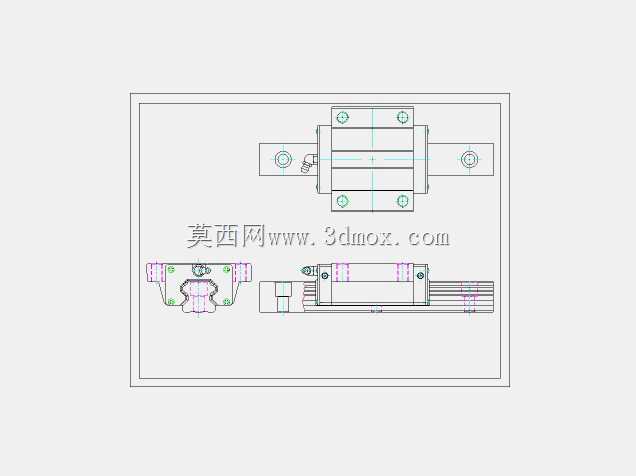

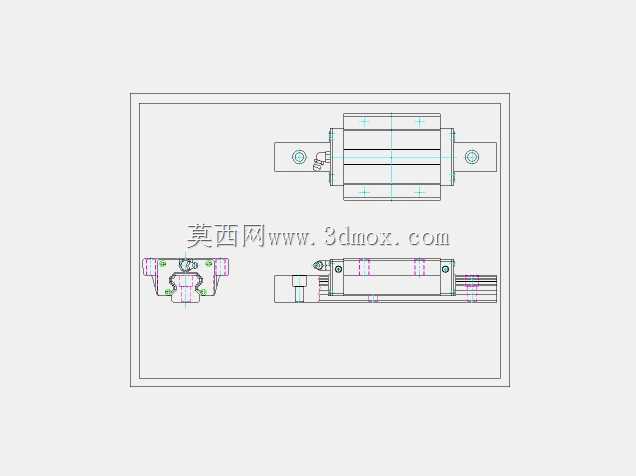

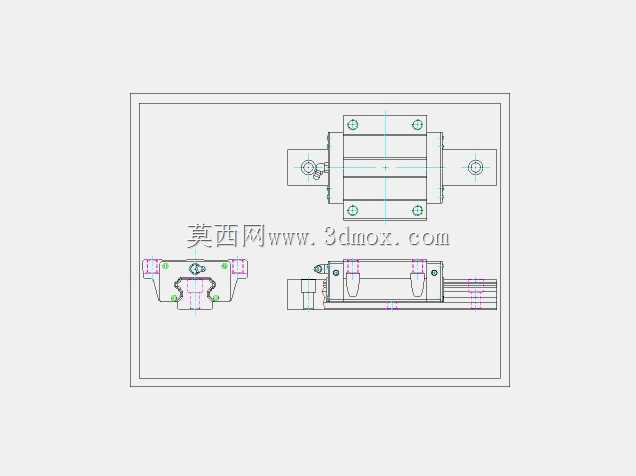

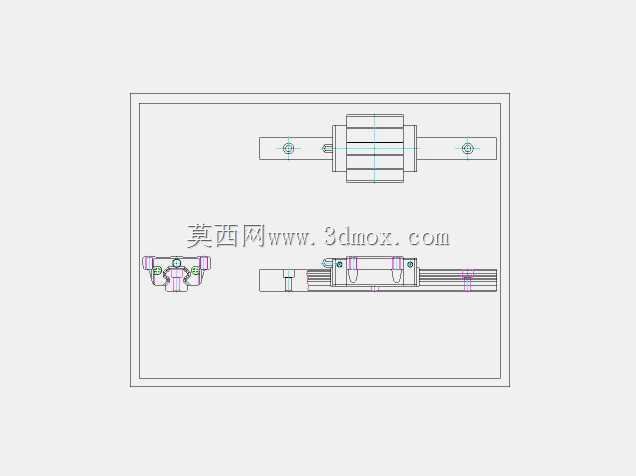

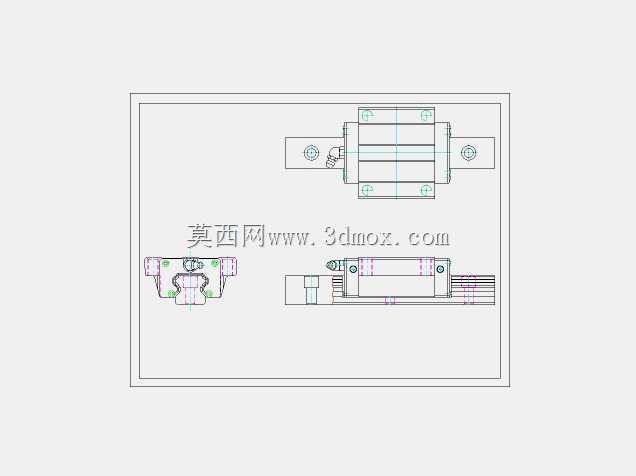

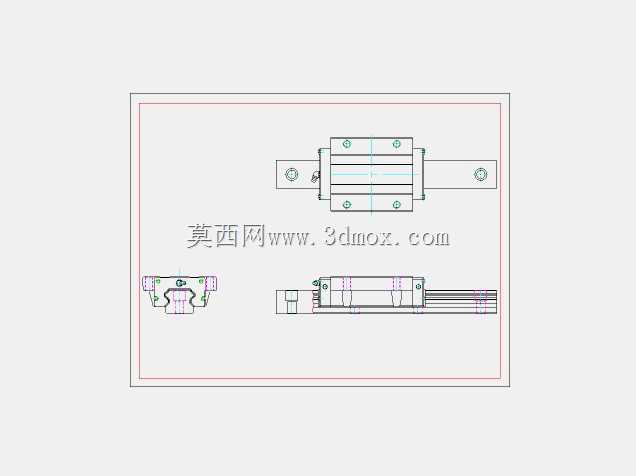

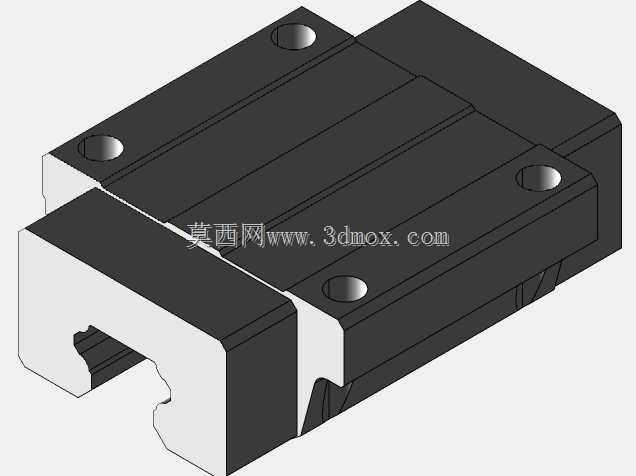

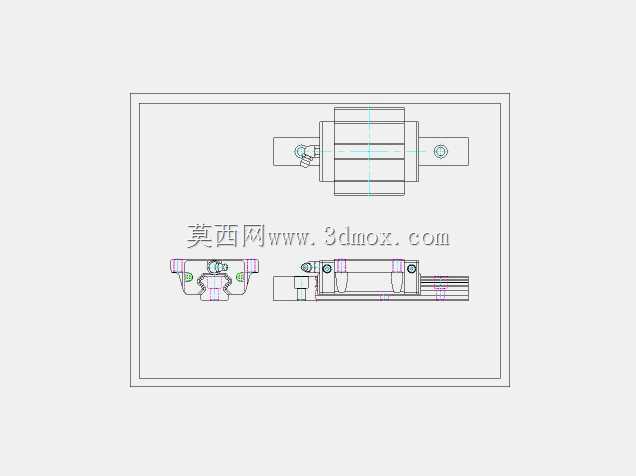

这款线性导轨滑块组件是直线传动领域的核心导向承载部件，广泛应用在各类需要高精度直线往复运动的工业场景中，比如数控机床的进给轴传动、自动化生产线的移栽模组、工业机械手的行走轴、精密检测设备的位移平台、电子制造领域的贴装设备工位滑台等场景，能够为运动部件提供稳定的高精度导向支撑，同时承受不同方向的载荷，保障设备运动过程的平稳性与定位精度。从功能特性来看，这款HGW型法兰滑块采用高刚性的结构设计，滑块与导轨的滚道采用哥特式圆弧接触设计，能够同时承受径向载荷、反径向载荷以及左右方向的横向载荷，相比普通轻载型导轨具备更强的负载能力，适合重载、高刚性需求的传动场景；滑块端部集成了自润滑组件与防尘密封结构，润滑组件能够持续为滚道内的滚动体提供润滑油脂，降低长期运行的磨损量，延长部件使用寿命，多层密封结构可以阻挡加工过程中产生的切屑、粉尘、切削液等杂质进入滑块内部，避免滚动体与滚道出现异常磨损，适配多粉尘、多切削液的机加工车间等复杂工况。在设计思路上，这款导轨滑块采用了标准化的互换性设计思路，同规格的滑块与导轨可以任意互换装配，不需要额外的修配调整就能达到预设的精度等级，方便后期设备维护时的部件更换；法兰型的安装面设计让滑块的安装孔直接暴露在法兰端面，安装时不需要额外的转接件，直接从滑块上方穿入螺栓就能完成与运动载台的固定，相比四方型滑块安装操作更便捷，也能适配更多安装空间受限的场景。从安装边界与尺寸设计来看，这款滑块的法兰安装面预留了标准间距的沉头安装孔，孔位尺寸与行业通用的HGW系列规格完全匹配，导轨的安装孔采用等间距设计，能够根据设备的行程需求裁切对应长度的导轨，通过螺栓直接固定在设备的安装基准面上；滑块的端面预留了润滑注油嘴的安装位置，可以根据设备的安装方向选择不同方向的注油嘴，方便后期维护时补充润滑油脂；滑块与导轨配合的总高度、滑块的长度与宽度尺寸都遵循行业通用的安装尺寸标准，能够直接替换同规格的其他品牌同类型导轨滑块，不需要对设备的安装结构做额外修改，降低设备改造成本。在实际运行过程中，滑块内部的滚动体沿着导轨的精密滚道做循环滚动，将传统滑动导轨的滑动摩擦转化为滚动摩擦，大幅降低运动过程的摩擦阻力，即使是低速运动场景也不会出现爬行现象，能够实现微米级的重复定位精度，保障设备加工或者位移过程的精度稳定性；滑块端部的回流循环结构经过顺滑过渡设计，滚动体在循环回流过程中不会出现卡滞，运行过程噪音低、平顺性好，适合对运行噪音有要求的精密设备场景。
