内燃平衡重式叉车三维结构设计

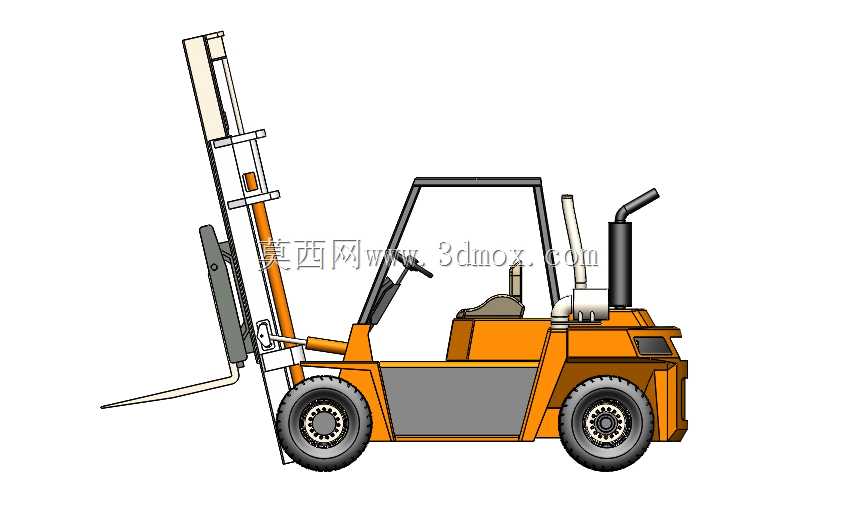

这款内燃平衡重式叉车的三维建模，完全围绕厂区、仓储场景的实际作业需求搭建，覆盖了从货叉取货、门架起升、载荷平衡到整车行驶的全流程结构逻辑。日常作业中，这类叉车主要承担厂区内成件托盘货物的装卸、堆垛与短距离转运任务，在生产车间原材料入库、成品出库，仓储中心货位调整、货车装卸货，以及港口、货场的件杂货周转场景中，都是核心作业设备，可适配1-5吨级的常规载荷搬运需求，能在硬质平整路面完成最高3-5米的堆垛作业。

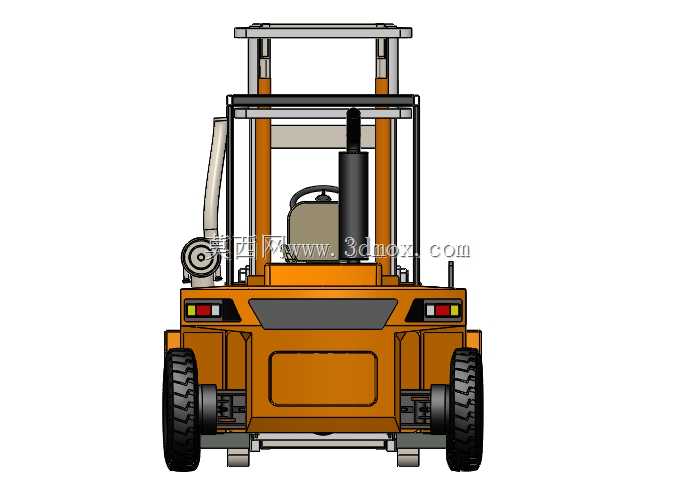

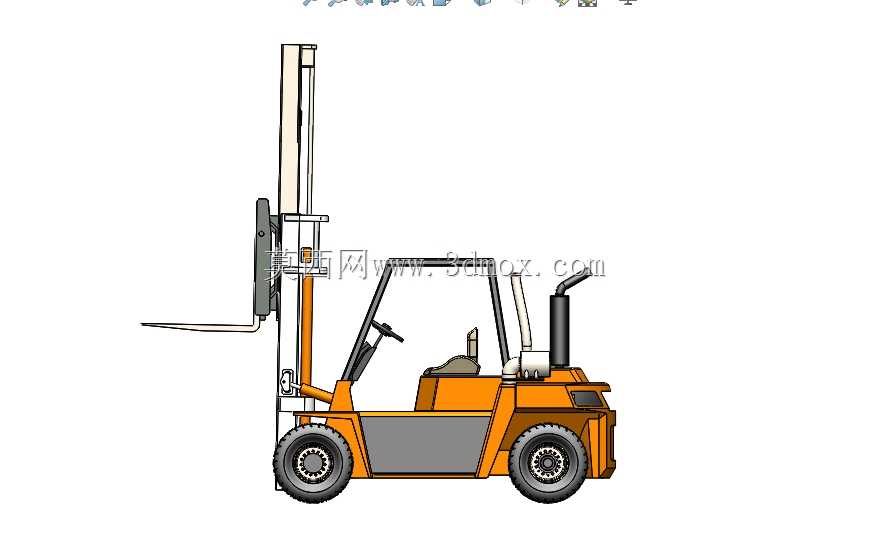

建模过程中首先明确了安装边界与尺寸约束：整车总长控制在含货叉3.8米左右，不含货叉的车身长度约2.7米，总宽1.2米，门架缩回状态下总高2.2米，确保能通过常规厂区2.4米净高的通道与车间大门，最小转弯半径控制在2.4米，适配3米宽度的标准仓储通道作业需求。车身尾部的平衡重块按照额定载荷的1.2倍配重比设计，位置与重量经过重心校核，确保货叉满载起升至最大高度时，整车纵向稳定性符合工业车辆安全规范，不会发生前倾失稳。

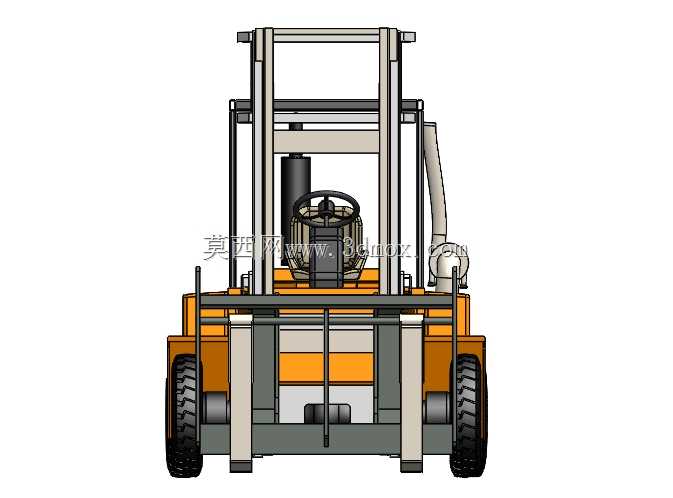

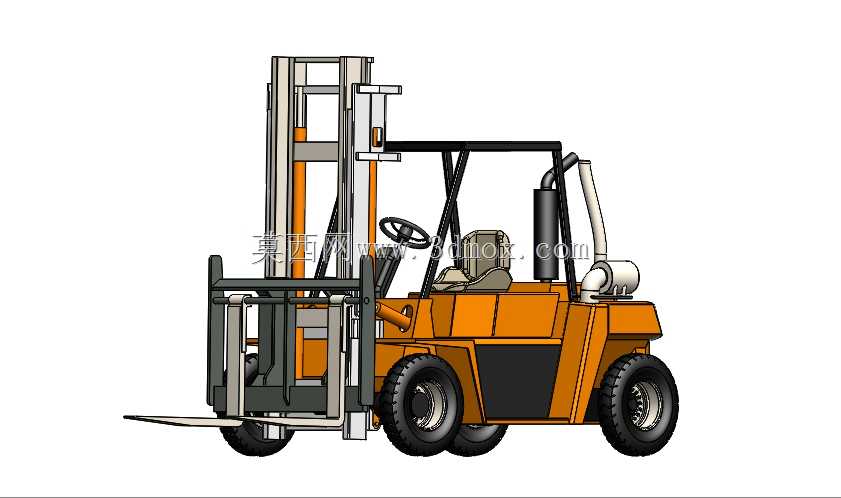

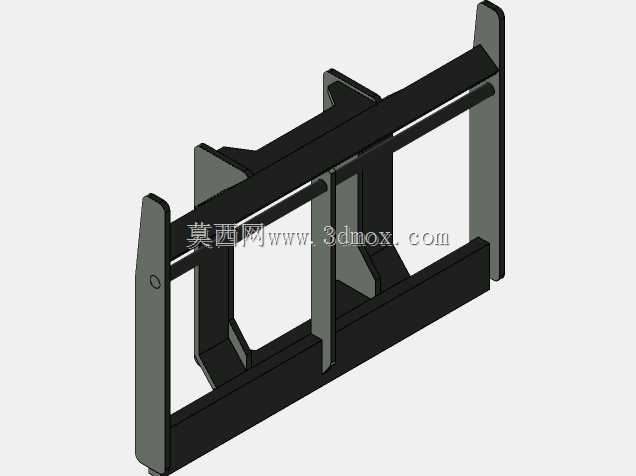

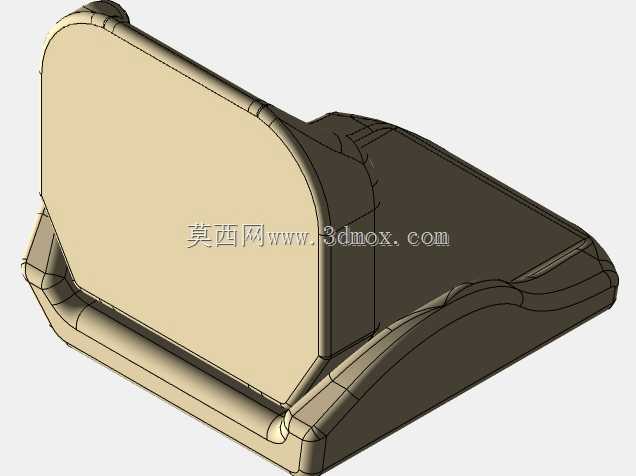

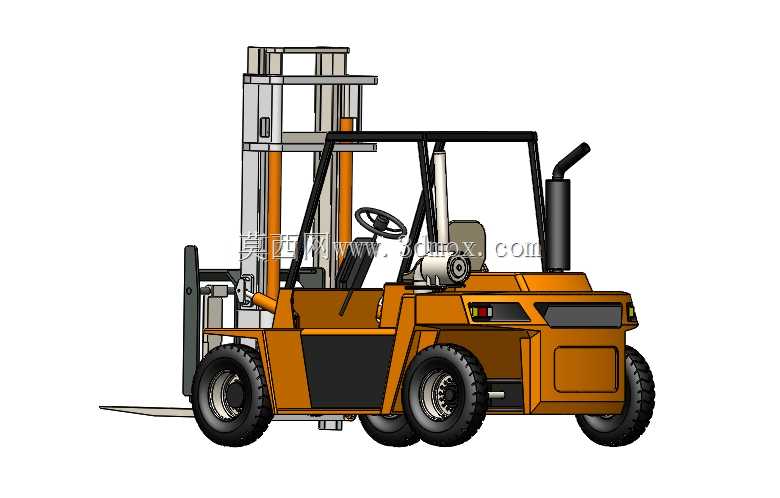

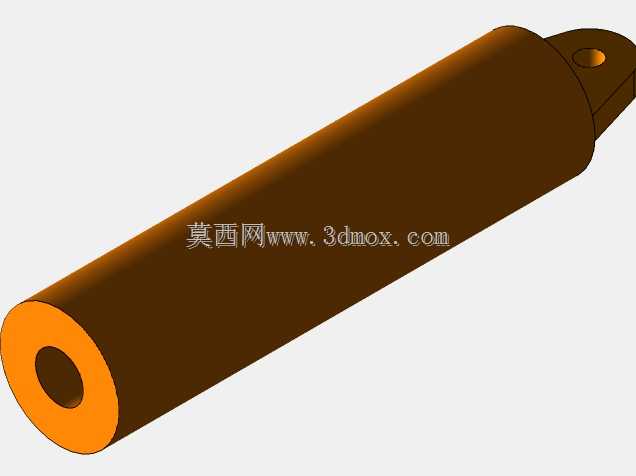

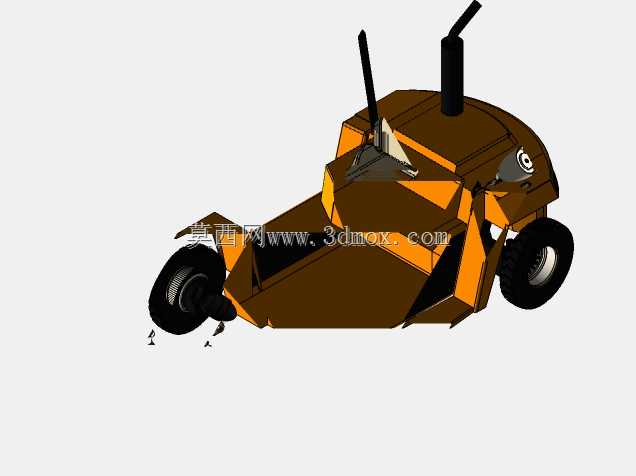

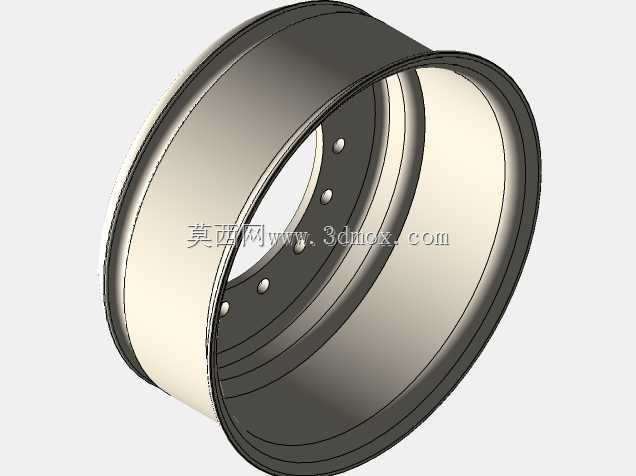

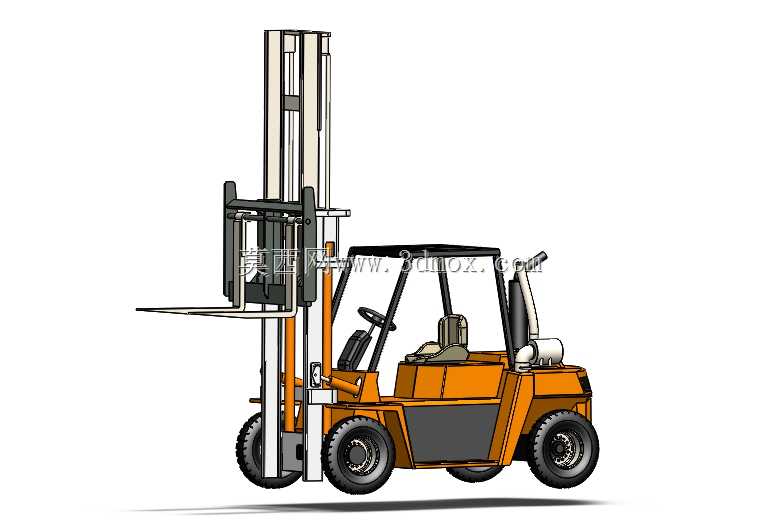

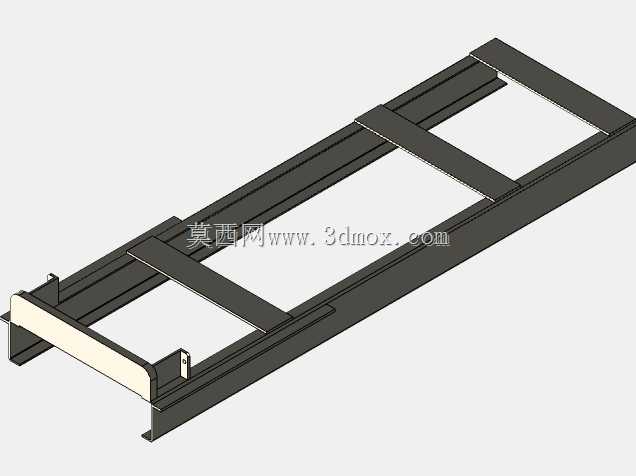

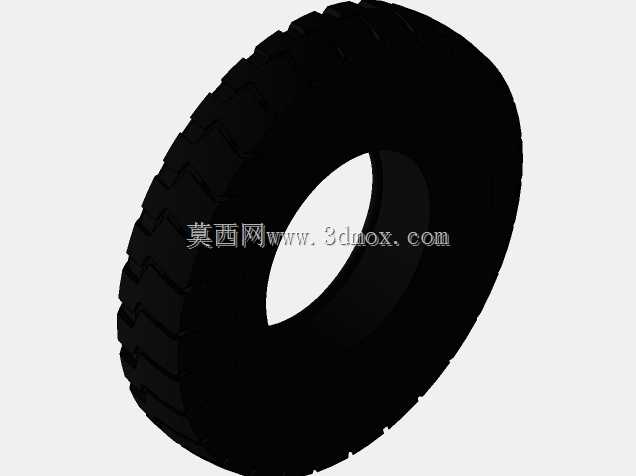

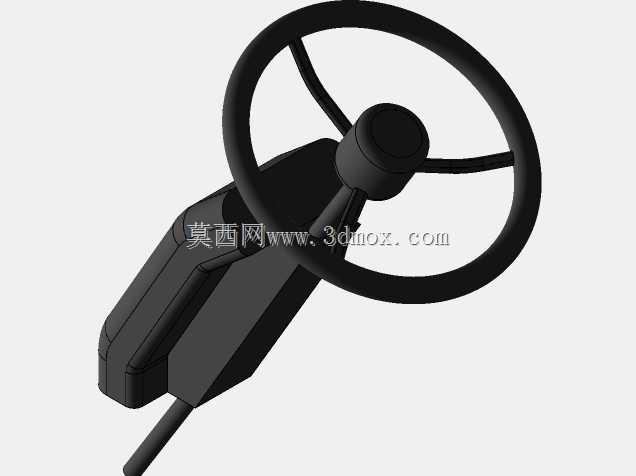

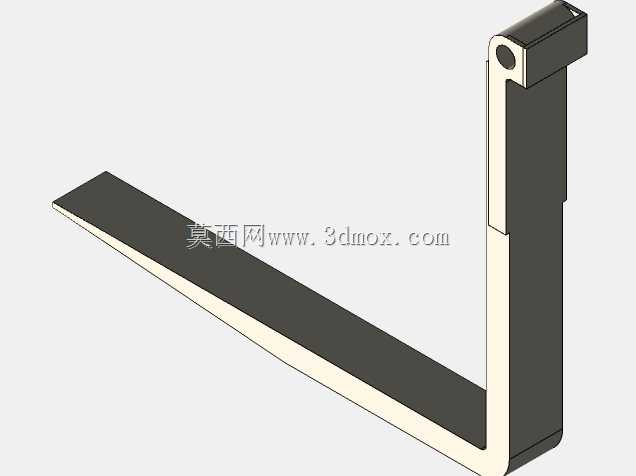

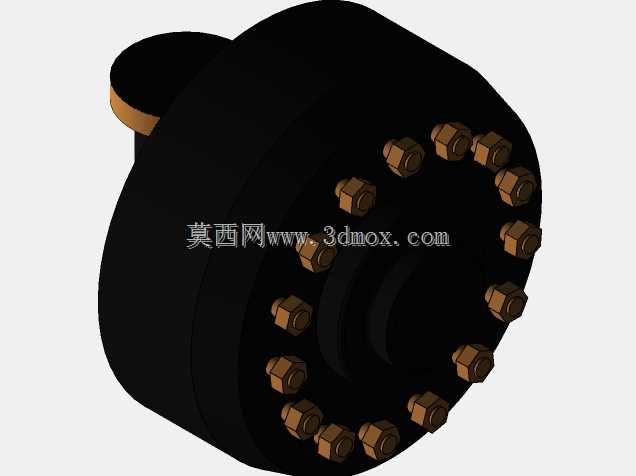

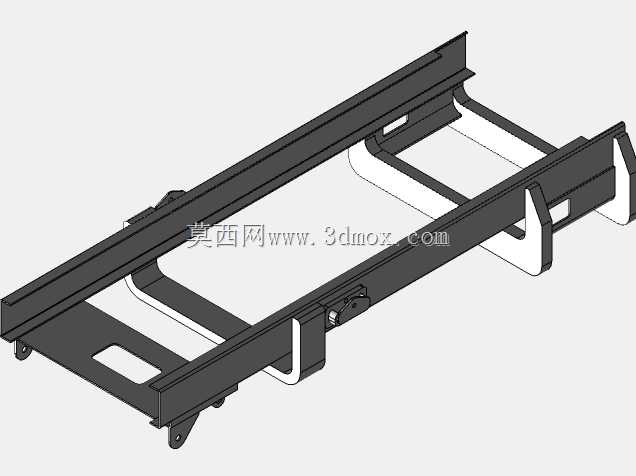

功能结构上，模型完整还原了三级全自由起升门架的嵌套结构，内外门架的槽钢导轨、起升油缸、倾斜油缸、货叉架与侧移机构都做了等比例建模，门架可实现前后各6度的倾斜角度，前倾方便货叉快速插入托盘底部，后倾则在行驶过程中固定货物避免滑落，货叉间距可根据托盘规格手动调节，适配1200*1000、1100*1100等多种标准工业托盘尺寸。动力舱部分还原了内燃叉车的发动机、排气系统、液压油箱与配重的布局，驾驶室的护顶架、座椅、转向盘、操作手柄都按照人机工程学位置布置，操作手柄的排布符合常规叉车的操作逻辑，转向桥与驱动桥的悬挂、轮胎规格都按照实车参数还原，后轮转向的结构也做了运动约束预留，可直接用于运动仿真验证。

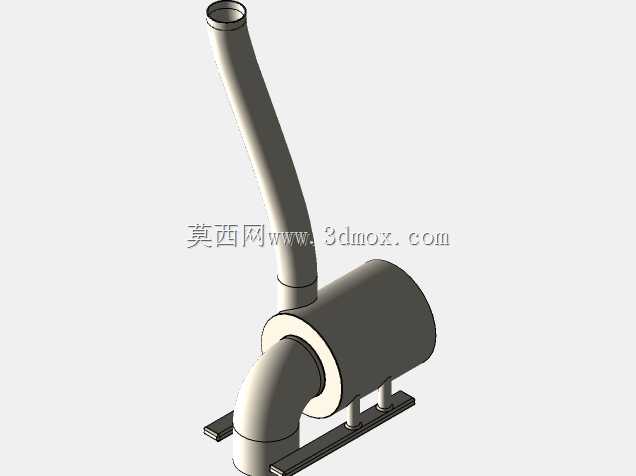

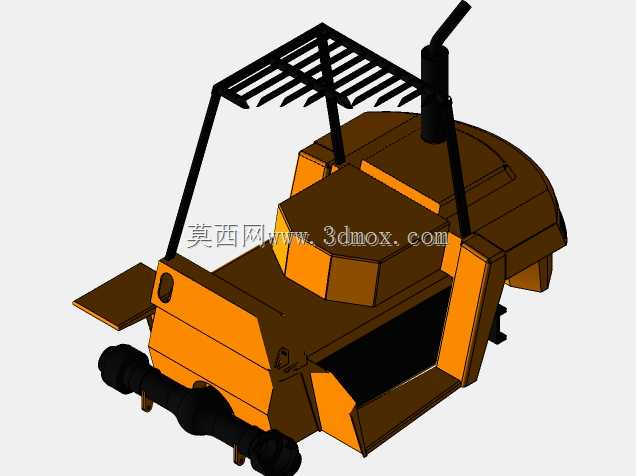

设计思路上没有做多余的外观装饰，所有结构都服务于作业功能：护顶架的横梁间距按照防坠物安全要求设置，既保证驾驶员视野，又能阻挡上方意外掉落的货物；车身侧面的检修盖板预留了开合空间，方便日常维护时检查发动机、液压管路；排气系统的高位排气布局避免作业时尾气吹向地面扬起灰尘，适配室内外多场景作业需求。整个模型的装配关系完全按照实车装配逻辑搭建，各个运动部件没有干涉，可直接用于结构校核、作业场景模拟，也能作为叉车相关课程设计、结构改进的基础参考模型，帮助从业者快速理解内燃平衡重式叉车的整体布局与部件连接逻辑。
