树莓派挂载硬盘简易NAS支撑固定结构

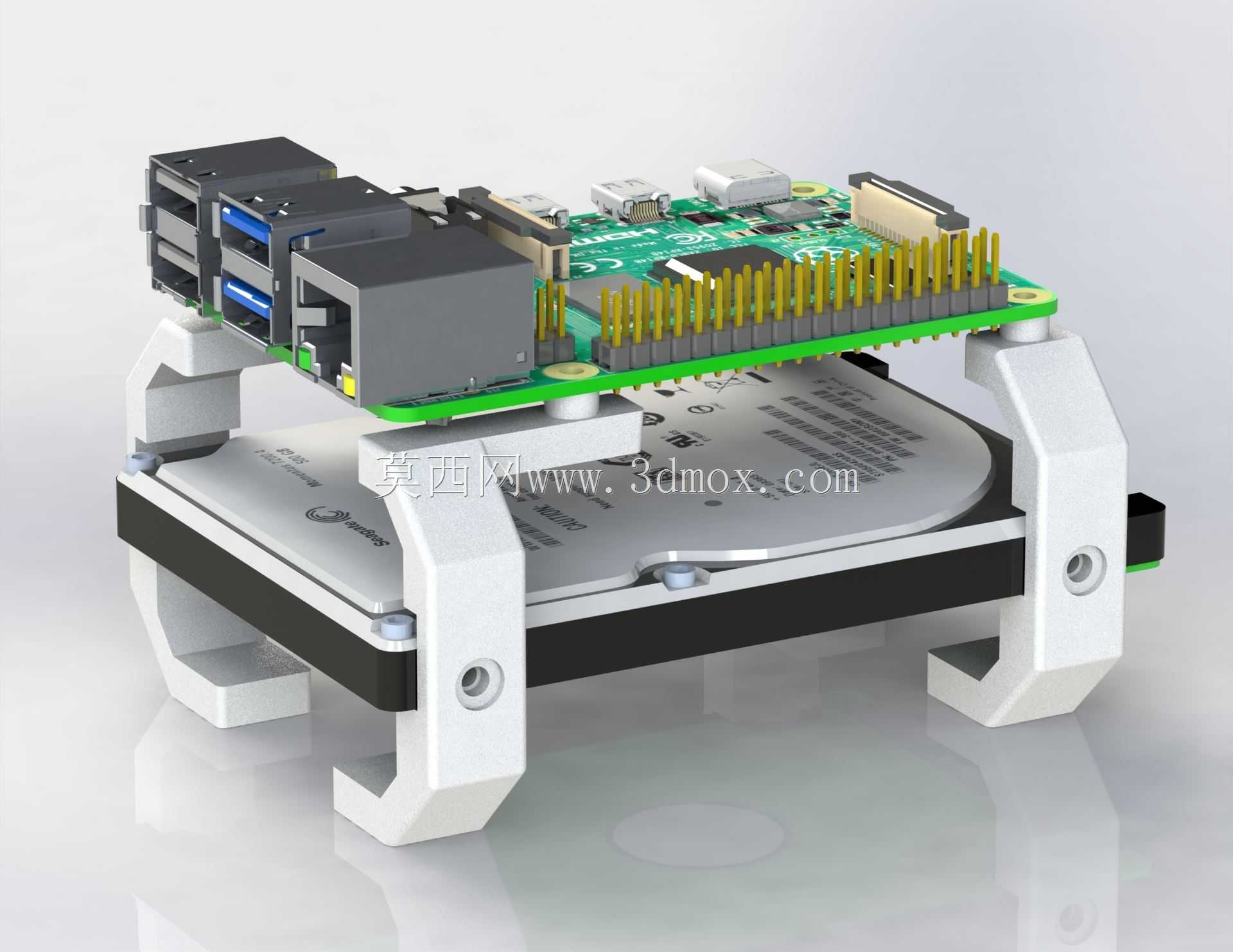

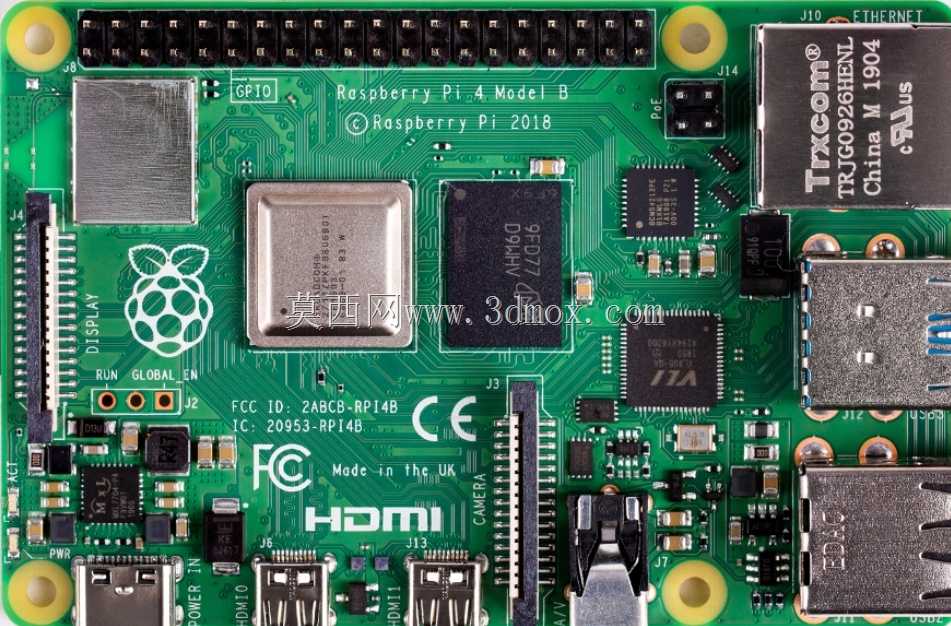

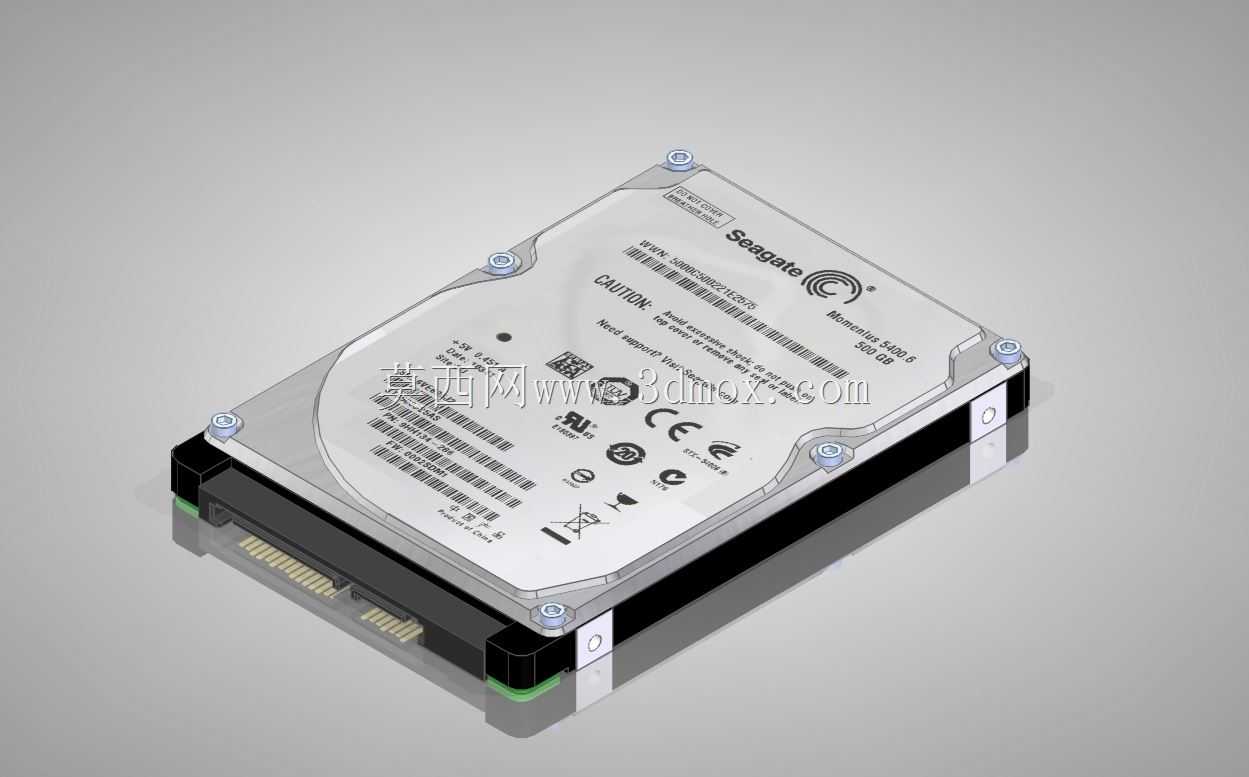

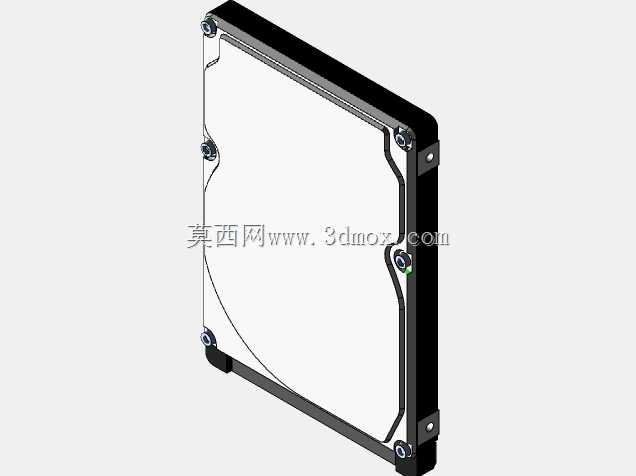

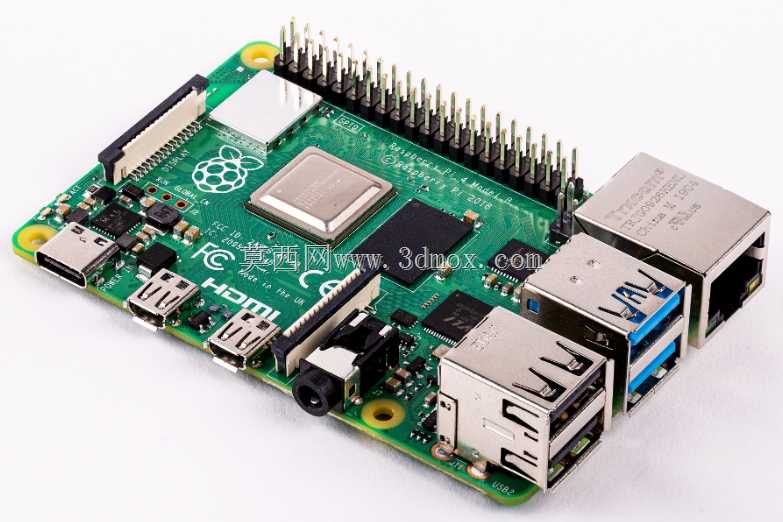

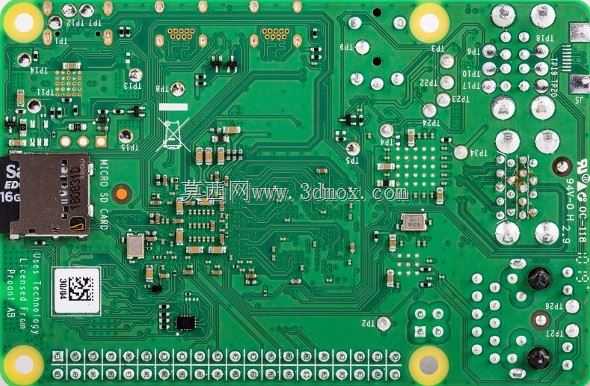

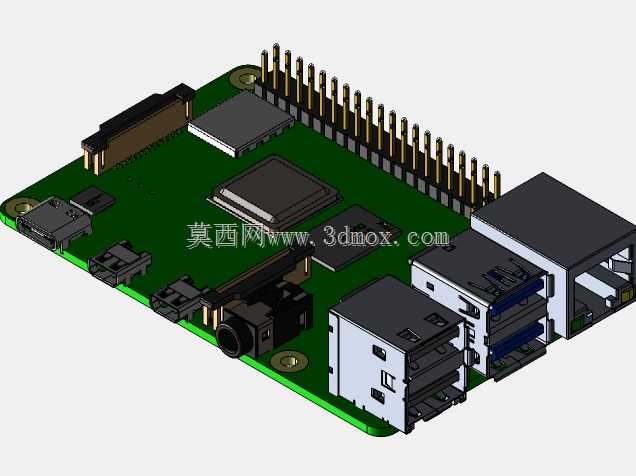

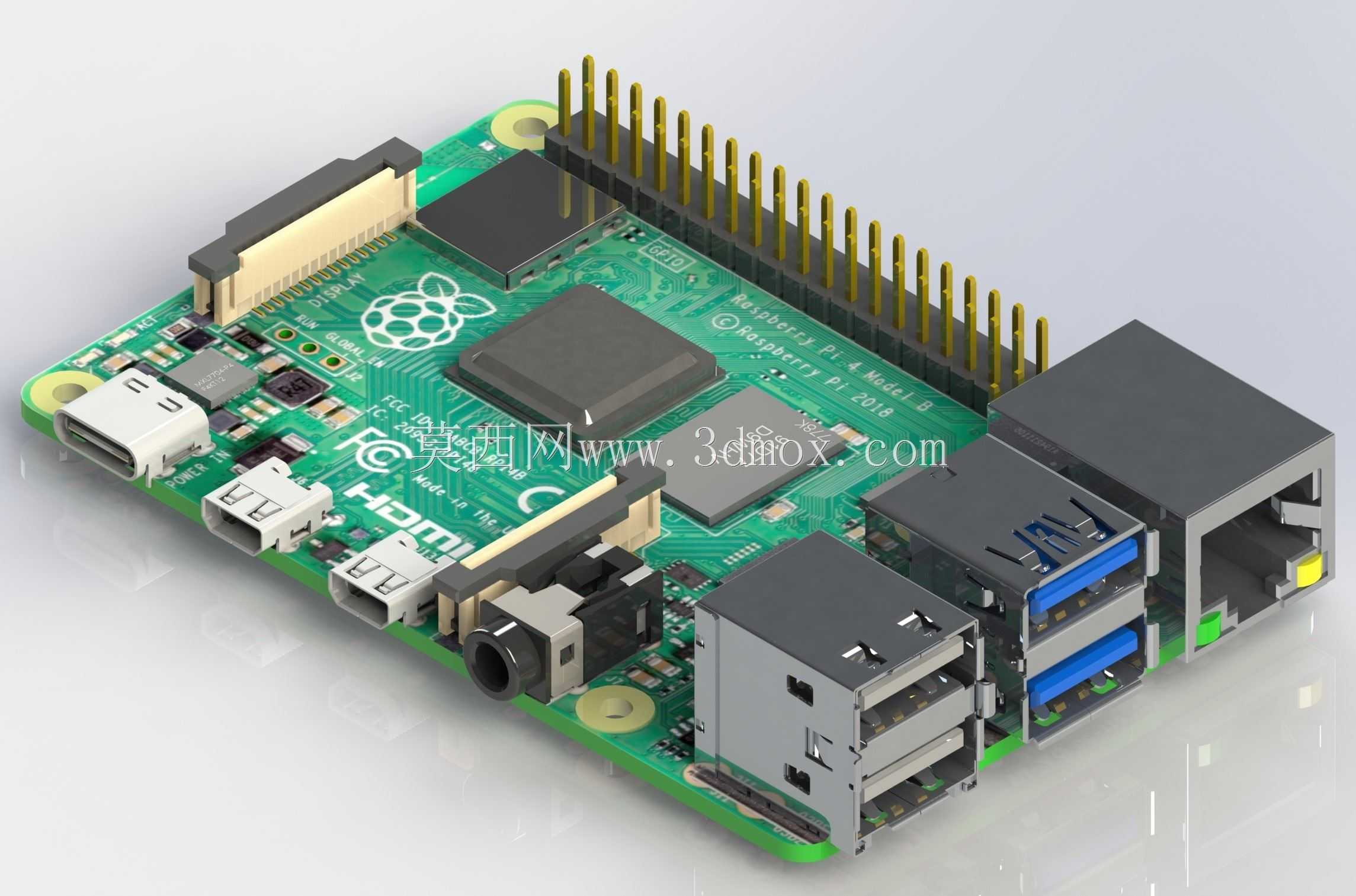

该结构面向个人小型私有云存储搭建场景设计，主要解决树莓派开发板与2.5英寸机械硬盘组合搭建简易NAS时的硬件固定、空间排布与防护需求，适用于家庭轻量文件存储、小型工作室本地数据备份、个人离线资源库搭建等使用场景，能够让零散的开发板与存储硬件形成规整的一体化装置，避免硬件堆叠带来的接口松动、散热受阻、线材杂乱等问题。结构整体采用对称式夹持支撑设计，两侧的支撑臂通过卡扣与螺丝结合的方式，分别卡合固定硬盘的两侧边缘，支撑臂顶部预留与树莓派开发板安装孔位完全匹配的固定柱，可直接将树莓派平稳架设在硬盘上方，两者之间预留足够的通风间隙，既避免硬盘运行时的热量直接传导至树莓派主板，也能保证空气在两块硬件之间自然流通，带走运行产生的热量，降低长时间运行的过热风险。支撑臂底部设计有内凹的支撑脚，可将整个装置平稳抬离放置面10mm左右，既避免装置底部直接与桌面贴合阻碍硬盘底部散热，也能减少硬盘运行时的轻微震动传递到放置面产生共振噪音，同时支撑脚的镂空设计可让用户从底部轻松插拔硬盘的SATA数据线与供电线，不会被支撑结构遮挡操作空间。在安装边界设计上，该结构完全适配标准9.5mm厚度2.5英寸SATA机械硬盘的外形尺寸，支撑臂的夹持深度刚好覆盖硬盘侧边的非接口区域，不会遮挡硬盘的SATA接口、供电接口以及盘体表面的散热标签，顶部的固定柱位置完全匹配树莓派4B的四个标准安装孔位，安装时无需额外打孔或改装硬件，仅需配套四颗M2.5规格的螺丝即可完成树莓派与支架的固定，支架与硬盘的连接采用免螺丝卡扣设计，对准硬盘侧边卡槽推入即可完成卡合，拆卸时只需轻按卡扣解锁位即可分离，日常维护更换硬盘无需借助额外工具。结构整体没有多余的冗余设计，在保证夹持强度与支撑稳定性的前提下尽可能缩减了整体外形尺寸，组装完成后的整体宽度与硬盘宽度保持一致，长度仅比硬盘多出12mm的支撑脚延伸长度，整体高度控制在35mm以内，可轻松放置在桌面角落、弱电箱层架、小型设备柜等狭小空间内，不会占用过多放置面积。两侧支撑臂的外侧预留了扎带固定位，用户可使用尼龙扎带将硬盘与树莓派的连接线材沿支撑臂整理固定，避免线材杂乱拉扯接口导致接触不良，同时也让整个装置的外观更加规整简洁。
