JFWZ15B型500W14V车用发电机三维结构

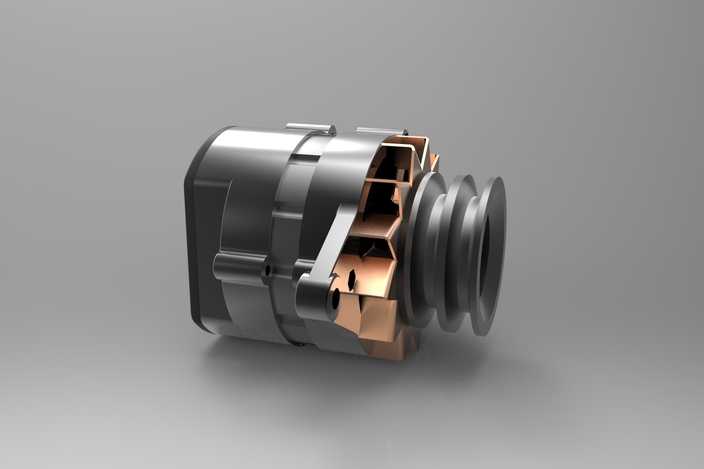

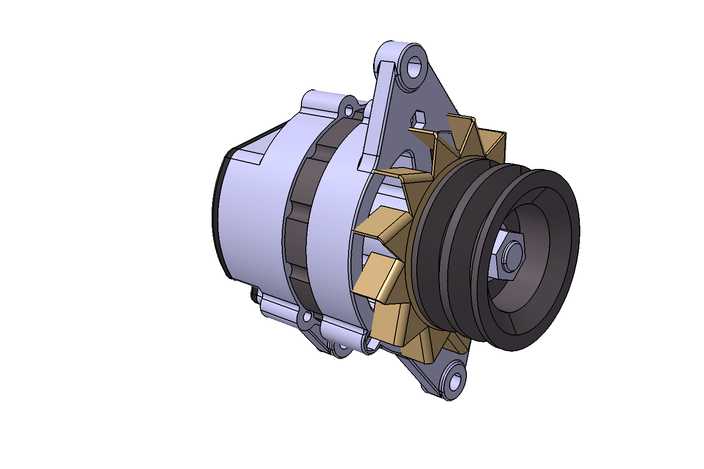

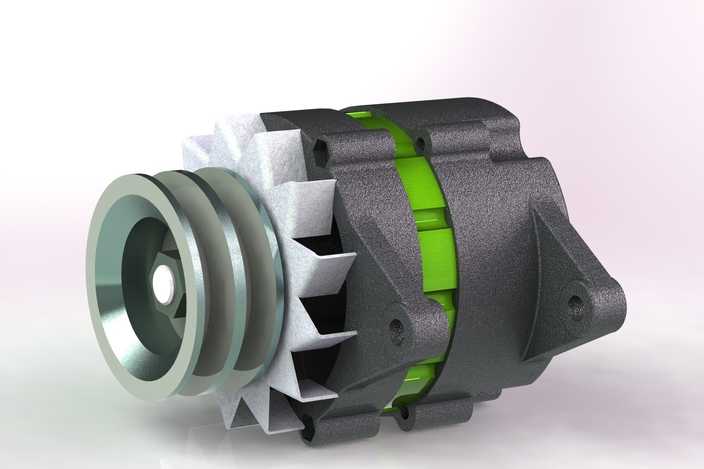

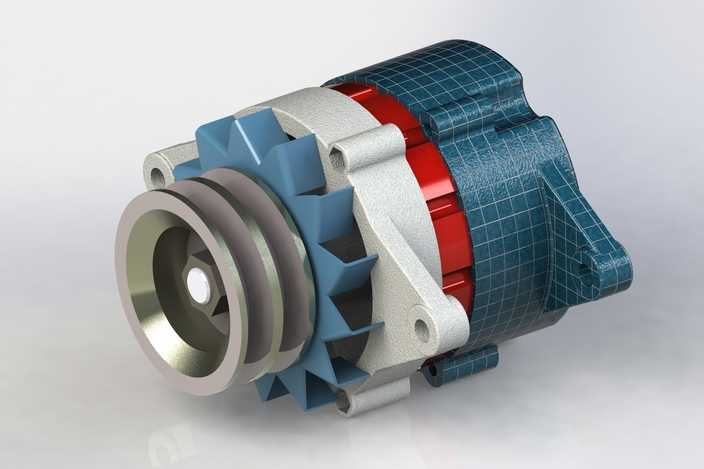

本模型为JFWZ15B型500W14V车用发电机，建模过程严格参照实物尺寸比例搭建，完整还原了该款发电机的全部核心结构。建模时首先搭建主体机壳部分，采用圆柱拉伸配合圆角过渡处理机壳的曲面轮廓，还原机壳表面的散热筋结构与安装定位凸台，机壳端盖的螺栓孔、定位销孔均按照实际装配位置精准排布，保证装配逻辑符合实物的公差配合要求。前端带轮部分采用多槽皮带轮结构建模，还原带轮的V型槽轮廓与中心锁紧螺母结构，带轮后侧的散热风扇采用放射状叶片建模，每一片扇叶的倾斜角度、厚度均与实物保持一致，还原风扇随转子转动时的导风散热结构逻辑。转子与定子部分做了装配级的结构还原，定子绕组的排布槽位、转子的爪极结构均做了细节刻画，后端的整流器安装位、电压调节器安装位也预留了对应的装配结构，后端盖上的接线端子、安装挂耳均按照实车安装的位置做了定位处理，挂耳上的减震衬套安装孔也做了精准的孔径还原。材质渲染方面，机壳部分采用哑光铸铝材质，还原铝合金压铸壳体的细腻磨砂质感；散热风扇采用工程塑料材质，呈现浅棕褐色的塑料哑光质感；皮带轮采用发黑处理的钢材材质，呈现深灰黑色的金属哑光效果；螺栓、螺母等标准件采用镀锌钢材材质，带有轻微的金属反光效果；内部绕组部分采用铜质漆包线材质，呈现紫铜的金属质感。整体建模采用自底向上的装配设计思路，每一个零部件都可单独拆分，符合实际产品的装配拆解逻辑，各部件之间的配合间隙均按照实际生产的公差要求预留，能够直观展示该款车用发电机的内部构造与外部安装接口，可用于车用供电系统的结构展示、教学演示以及相关零部件的设计参考，完整呈现了带整流调压结构的车用交流发电机的典型构造特征。
