带侧装支架笔形气缸结构设计

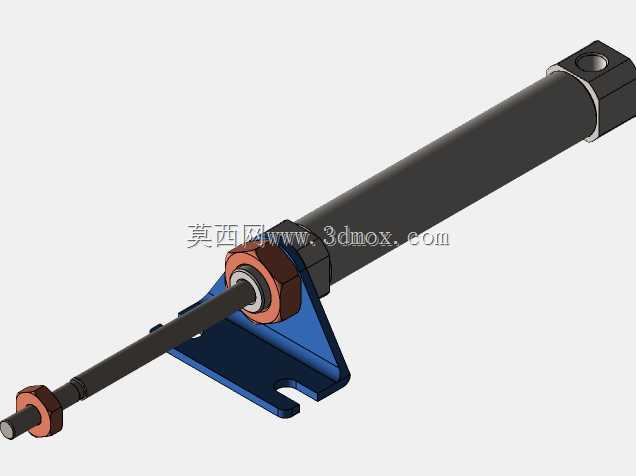

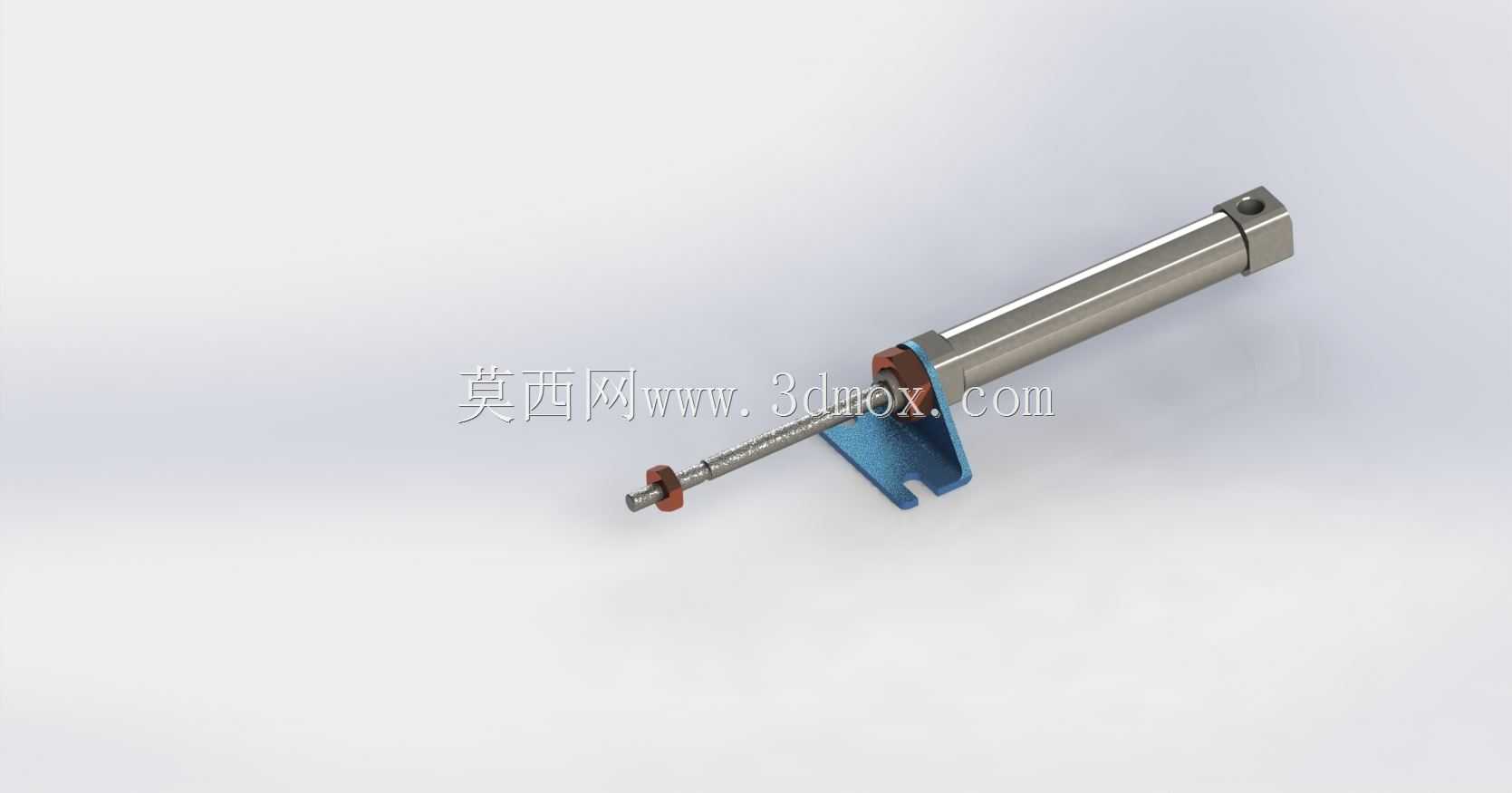

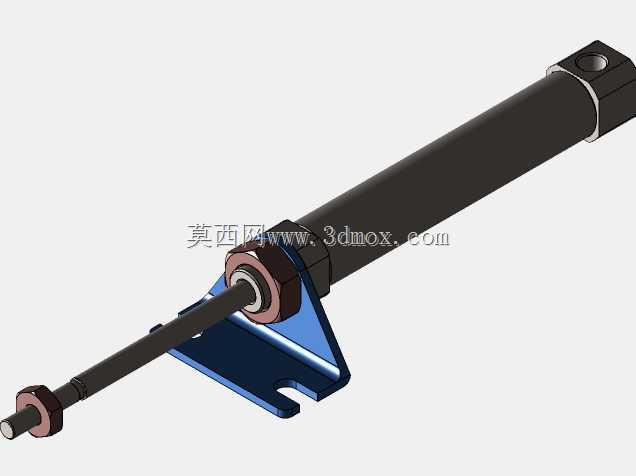

这款带侧装支架的笔形气缸，是气动系统里最常用的直线执行元件之一，在轻工装配、电子元器件分拣、小型工装夹具动作、包装线推料工位里都有极高的出镜率，相比粗缸径的标准气缸，它的缸体纤细，占用安装空间更小，适合安装位置局促、输出力需求适中的往复直线动作场景。从结构设计来看，这款气缸采用了活塞杆侧出的布局，配套的L型侧装支架直接卡在缸筒端部的定位槽内，不需要额外加工安装孔位，现场装配时只需要通过支架上的两个腰型孔就能完成缸体固定，腰型孔预留了±3mm的位置调整余量，能抵消机架焊接或者型材拼接带来的安装位误差，降低现场调试的对位难度。缸筒采用薄壁不锈钢材质，既保证了内壁的粗糙度要求，减少活塞运动时的密封件磨损，又能控制整体重量，在移动负载的工位上使用时，不会给驱动轴带来额外的惯量负担。活塞杆端部做了外螺纹设计，配套了锁紧螺母，可以直接连接浮动接头或者推料头，不需要额外做转接件，缩短了设计时的零件配套周期。从功能特性上看，这款气缸属于单杆双作用类型，两端进气都能驱动活塞动作，伸出和缩回都能输出稳定的推力，活塞上搭配的导向环能避免活塞杆运动时出现偏磨，哪怕侧向有微小的径向负载，也不会出现密封件提前泄漏的问题。设计时需要注意安装边界，支架固定面到活塞杆中心的垂直距离是固定值，选型时要提前核算机架安装板的位置，避免活塞杆伸出时和周边结构件发生干涉；活塞杆的伸出长度要比实际需求行程多留5-10mm的余量，防止加工误差导致活塞顶到缸端盖，造成气缸损坏。另外缸体上的进气口采用标准内螺纹接口，和常规气动接头通用，不需要单独定制配套接头，后期维护更换时配件采购非常方便。在实际设备调试中，这类气缸通常搭配单向节流阀使用，可以分别调节伸出和缩回的运动速度，避免硬冲击损伤工件或者气缸本身的密封结构，相比无杆气缸，它的采购成本更低，维护难度更小，对于行程在200mm以内、负载在5公斤以下的直线动作场景，是性价比极高的选型方案。
