ESP32-S2-WROVER无线通信模组结构设计

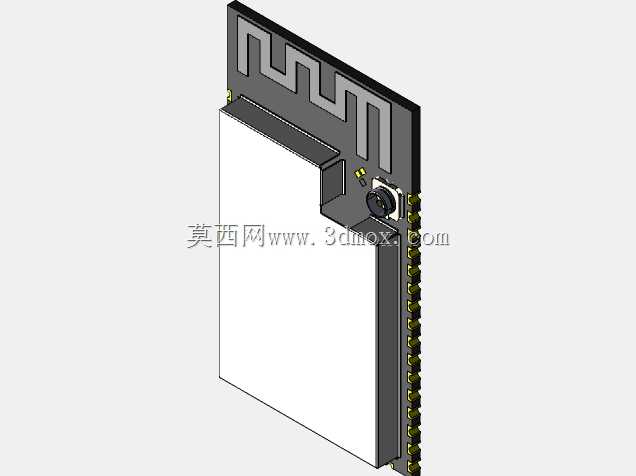

在物联网终端、智能传感节点、小型嵌入式控制设备的开发过程中，核心通信模组的结构适配往往是整机结构设计里容易被忽略却影响最终落地效果的环节，这款ESP32-S2-WROVER模组的三维结构，完整还原了量产模组的真实外形与安装特征，能直接嵌入各类终端设备的结构装配校验环节。从实际应用场景来看，这类带板载天线的WiFi通信模组，常被用在智能家居控制面板、工业无线采集终端、小型智能硬件的主控通信单元中，设计时既要保证板载PCB天线的净空区域不被金属结构遮挡，也要兼顾排针引脚的焊接公差与周边结构件的安全间隙。从产品功能特性上看，该模组集成了射频匹配电路、主控芯片与外围存储电路，板载的PCB倒F天线直接蚀刻在主板边缘，省去了外接天线的组装工序，适合对装配成本敏感的批量消费类、工业类终端产品，侧边的排针引脚采用标准2.54mm间距排布，既可以直接插焊在载板上，也能通过排座实现可拆卸连接，适配不同的组装工艺需求。设计思路上，这款模组的结构完全围绕量产可制造性展开，主板采用标准FR-4板材厚度，屏蔽罩的冲压折弯尺寸完全匹配板上芯片的占位高度，既保证了电磁屏蔽效果，也不会过度占用Z向安装空间，板端的复位按键位置避开了排针与天线区域，方便生产测试与后期维护操作。外形尺寸与安装边界方面，模组整体为长条形薄型结构，天线区域位于主板顶端，设计配套载板或者外壳结构时，必须在天线对应位置预留足够的非金属净空区，避免金属外壳或者结构件压接在天线区域导致射频性能衰减，排针引脚的伸出长度、屏蔽罩的凸起高度都做了精准还原，结构工程师在做整机干涉检查时，可以直接调用该模型完成装配校验，不需要反复对照规格书核对尺寸，能大幅缩短硬件结构适配的周期。在做结构堆叠时，还要注意模组背面的器件高度，避免载板上的 tall 器件与模组背面的元器件发生硬接触，焊接区域的焊盘外延尺寸也在模型中做了体现，能帮助工程师提前评估钢网开口与焊接工装的适配性，减少试产阶段的结构干涉问题。
