现代景观式钢拱公路跨线桥三维设计

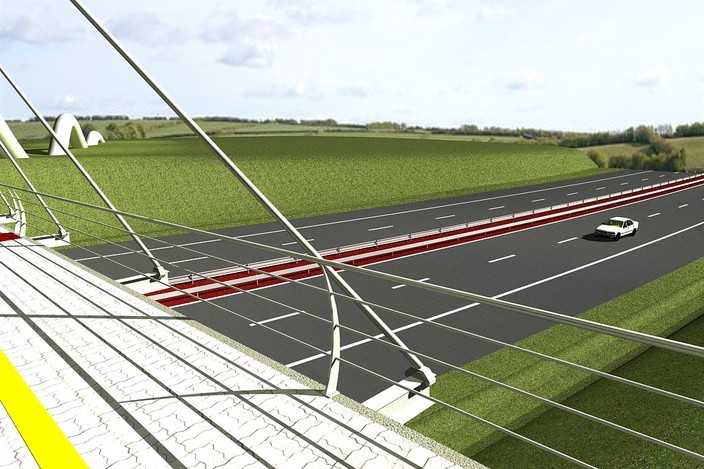

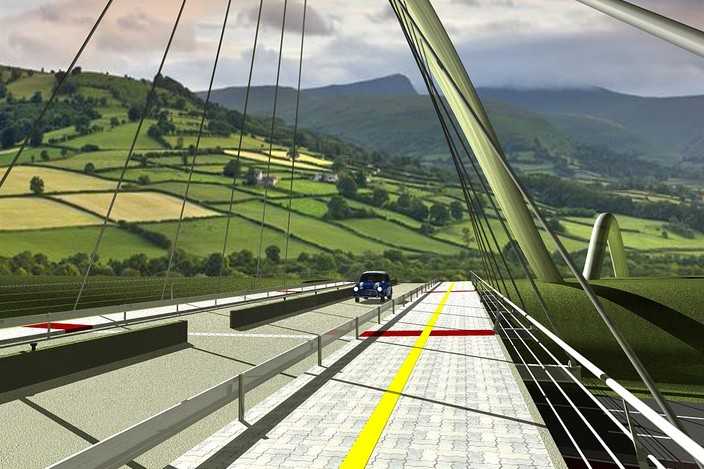

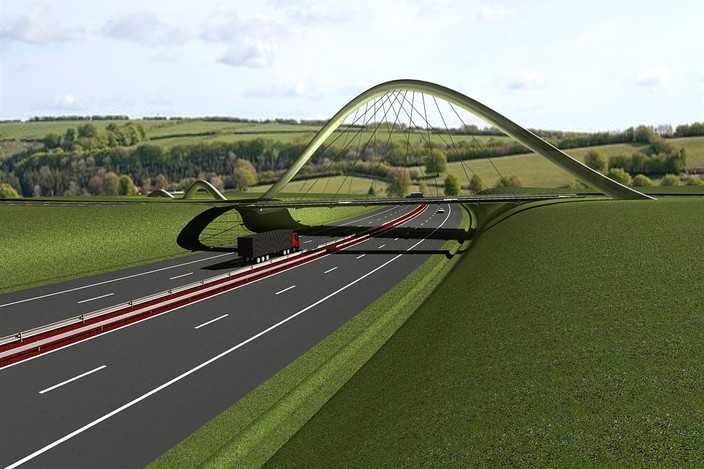

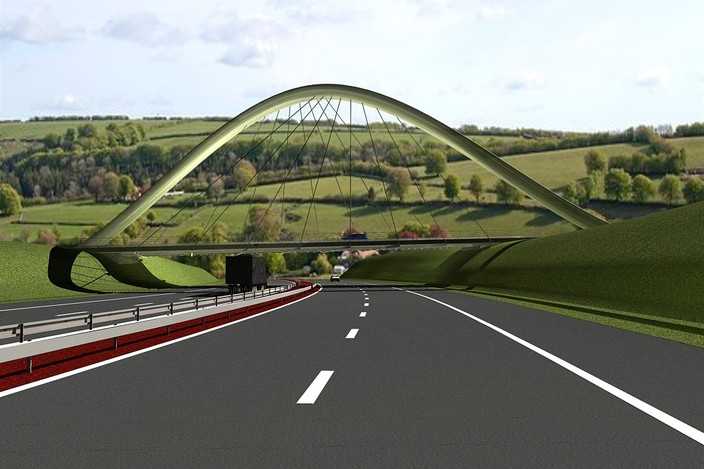

本作品为现代景观式钢拱公路跨线桥的三维设计成果，建模阶段依托三维参数化设计软件完成全构件精准搭建，首先梳理桥梁整体受力逻辑与空间布局，以大跨度单拱肋作为核心承重结构，精准还原拱肋流畅的空间曲面形态，拱肋截面采用渐变式设计，从拱脚位置的大尺寸承力截面平滑过渡至拱顶的轻量化截面，匹配实际工程的受力分布规律。桥面系统建模时，将机动车道、两侧人行道及慢行循环路径做分层结构处理，机动车道板块按照实际铺装逻辑划分板块单元，预留伸缩缝安装位置，精准还原防撞护栏、车道分隔带、路缘石等附属构件的尺寸与安装位置，护栏采用红白警示配色的连续式混凝土护栏结构，细节处还原护栏表面的分缝与倒角处理。拱脚支撑结构建模时，还原深埋入钢筋混凝土基座的锚固结构，将钢拱肋与混凝土基础的连接螺栓、焊接节点做精细化表达，清晰展示吊杆的排布逻辑：16组竖向吊杆从拱肋均匀垂落至桥面，搭配8组横向斜拉钢缆形成稳定的受力体系，钢缆采用柔性构件参数化生成，还原钢缆的捻股纹理与端部锚具结构。材质渲染阶段，为不同构件匹配对应物理材质：钢拱肋采用哑光银灰色金属材质，添加细微的漆面颗粒质感与环境反射效果，还原钢结构桥梁的真实漆面表现；混凝土基座、桥面铺装、护栏构件采用不同粗糙度的混凝土材质，区分基座清水混凝土的粗糙肌理、桥面沥青铺装的颗粒质感、护栏混凝土的平整漆面效果；周边地形与植被采用写实自然材质，草地添加自然的色彩层次与起伏肌理，远景林木做层次化材质处理，搭配真实的天空光照系统，模拟日间自然光下的桥梁光影效果，拱肋在桥面与草地投射的自然阴影、路面的车道标线反光、护栏的警示色色彩还原都经过反复调试，最终呈现出兼具工程准确性与景观表现力的渲染效果。设计过程中充分兼顾桥梁的交通功能与景观属性，在满足机动车通行、人行慢行的功能基础上，通过大跨度流畅拱肋的造型设计，让桥梁成为沿线的景观节点，所有构件的尺寸比例、连接逻辑都参考实际市政桥梁的设计规范，确保三维模型既具备视觉展示效果，也可用于桥梁方案展示、工程结构教学等场景。
