小型龙门式三轴数控铣床结构设计

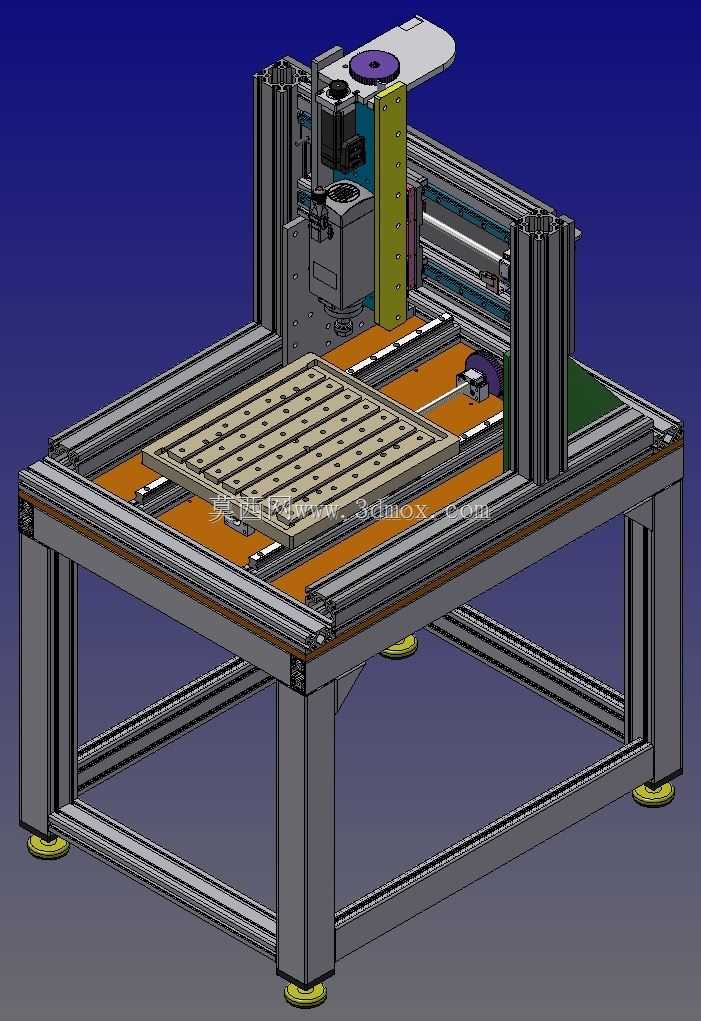

这款小型龙门式三轴数控铣床，主要面向小型加工工坊、个人DIY加工、教学实训场景设计，可覆盖软金属、工程塑料、木质板材等常见工件的平面铣削、钻孔、简单轮廓雕刻、小型零件开槽等加工需求，能够满足小批量定制零件加工、模型制作、工艺验证等场景的使用要求，相比大型工业铣床占地更小、部署灵活，适配非大规模量产的柔性加工场景。设备采用龙门式动梁结构布局，加工台面固定在机架下部，X轴传动组件沿台面两侧纵向布置，带动龙门横梁实现X方向进给，Y轴传动组件集成在横梁上带动滑座实现横向进给，Z轴滑枕搭载主轴部件实现垂直方向进给，这种布局能够在紧凑的机身尺寸下保证足够的加工行程，同时兼顾机架的整体刚性，减少加工过程中的结构形变。设备的有效加工行程为X方向450mm、Y方向400mm、Z方向150mm，可覆盖绝大多数小型零件的加工尺寸范围，机架整体采用工业铝型材拼装搭建，搭配底部可调支撑脚，既能够降低整体机身重量，方便设备的搬运与位置调整，也可以通过可调脚杯完成安装时的水平校准，抵消地面不平整带来的安装误差，保证加工台面的水平度。传动部分适配Nema23规格的步进电机作为动力源，搭配直线导轨作为运动导向部件，能够保证各轴运动的平顺性与定位精度，主轴部件采用立式安装布局，可适配常用的铣削夹头，装夹不同直径的加工刀具，满足不同工序的加工需求。台面采用带密集安装孔的工装平板设计，可通过压板、T型螺栓快速装夹不同外形的待加工工件，无需额外制作复杂夹具，缩短工件装夹的准备时间。整体设计在保证基础加工刚性的前提下，尽可能简化了结构组成，降低了设备的制造成本与组装难度，各轴的传动部件、线缆均做了规整布置，避免运动过程中出现线缆干涉、部件剐蹭的问题，设备的操作维护空间预留充足，日常的润滑、易损件更换都可以快速完成，适合非工业级大规模生产场景下的轻负载铣削加工作业。
