壁挂式自行车金属挂放支架结构设计

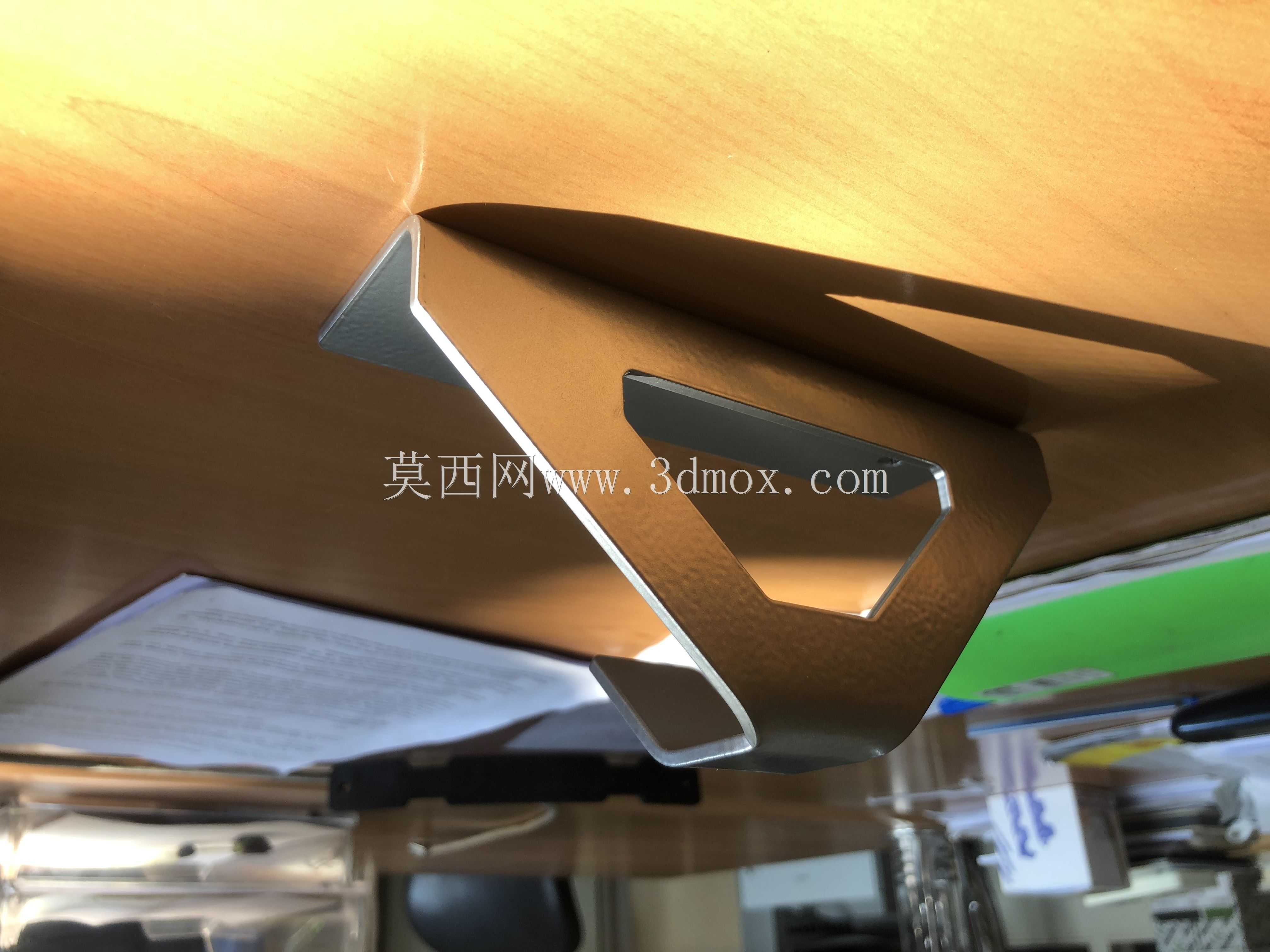

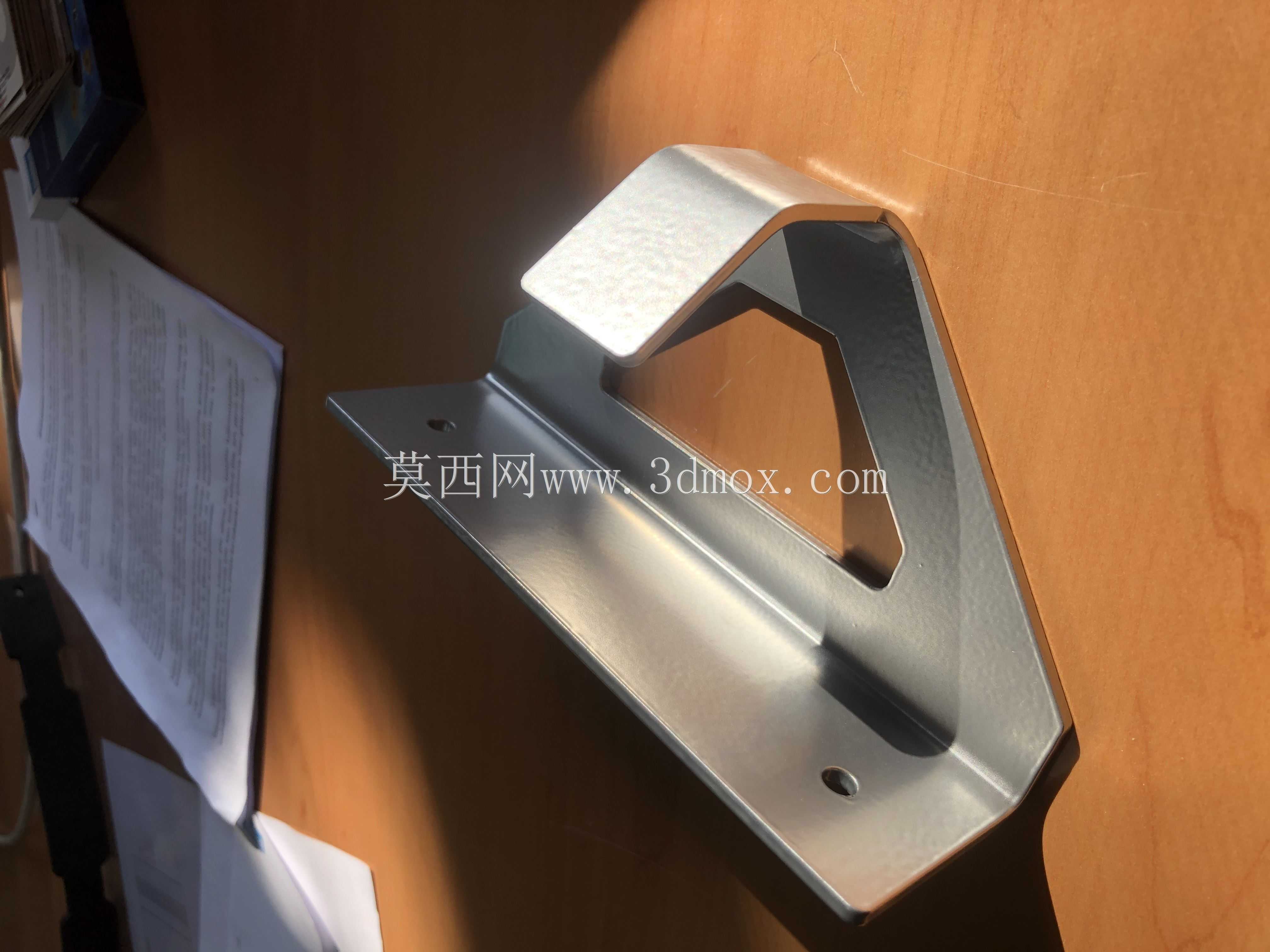

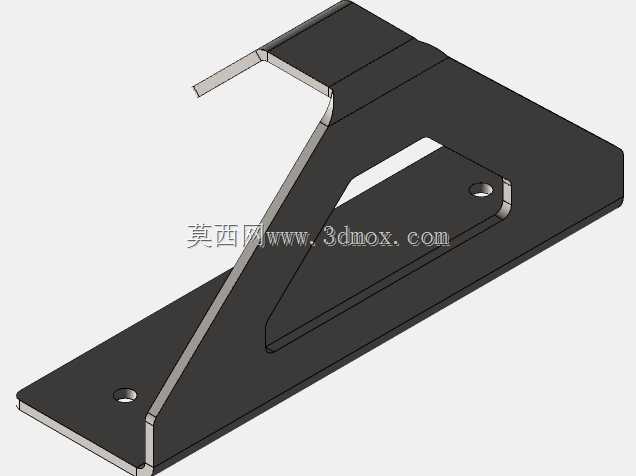

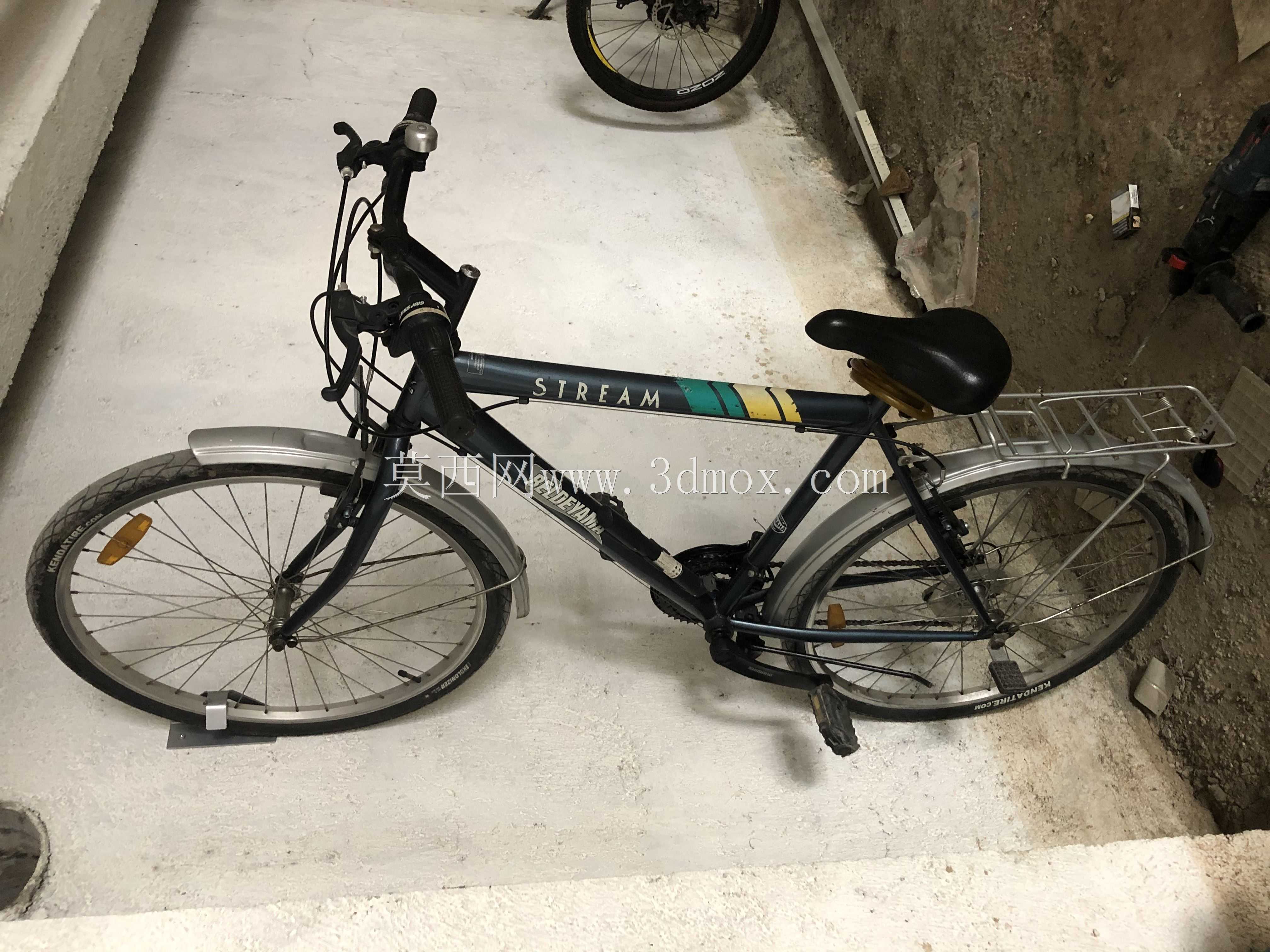

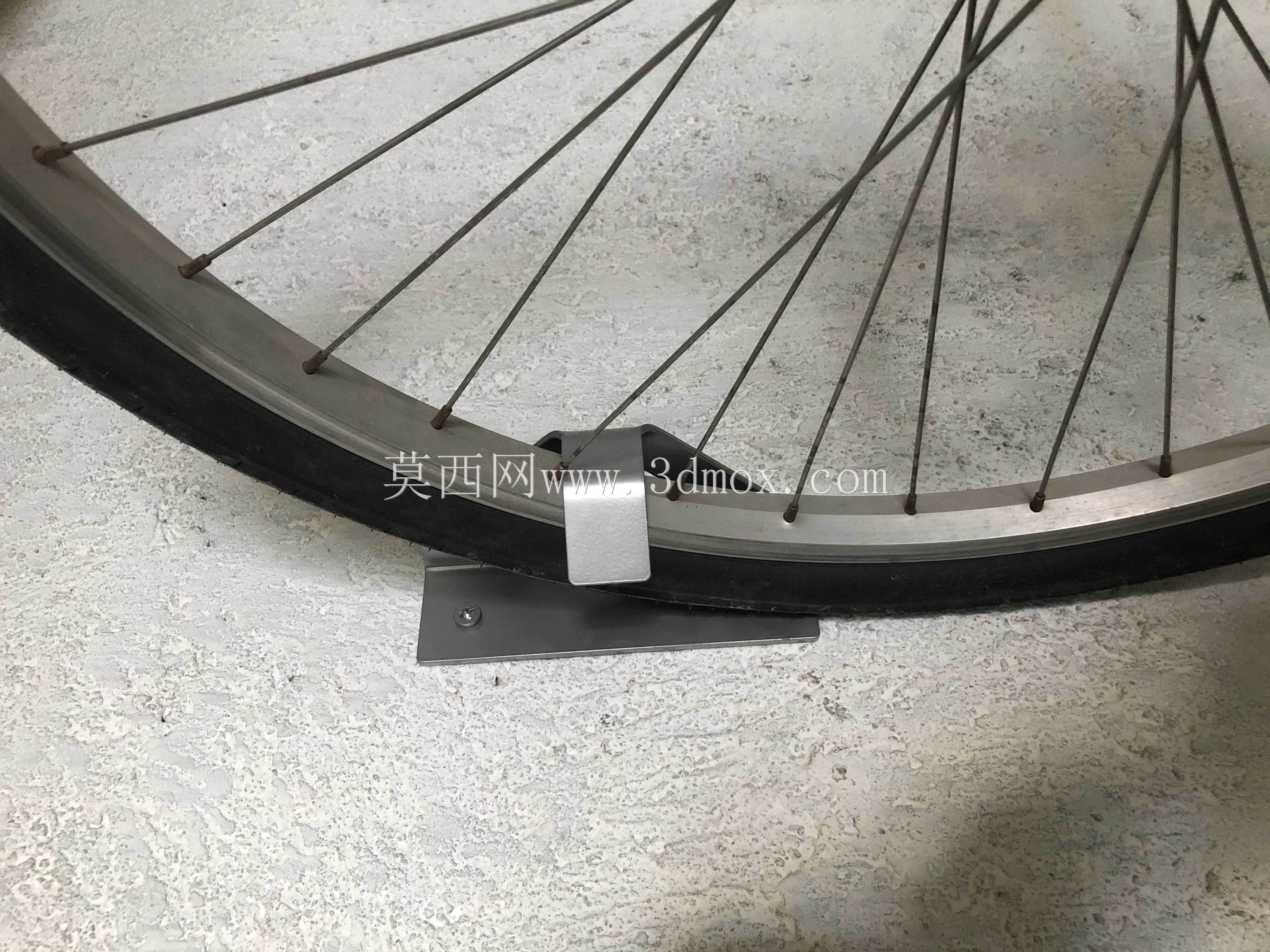

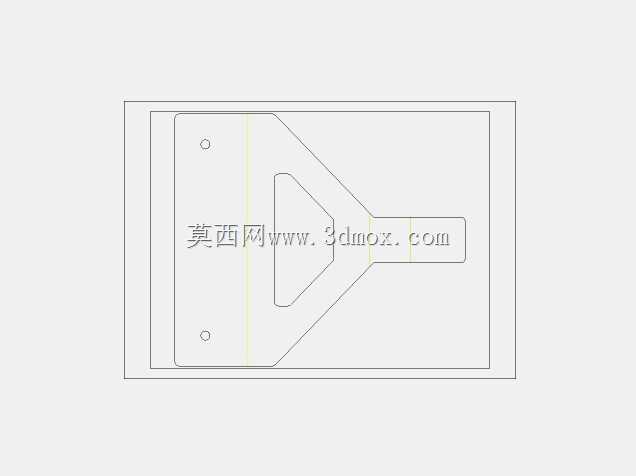

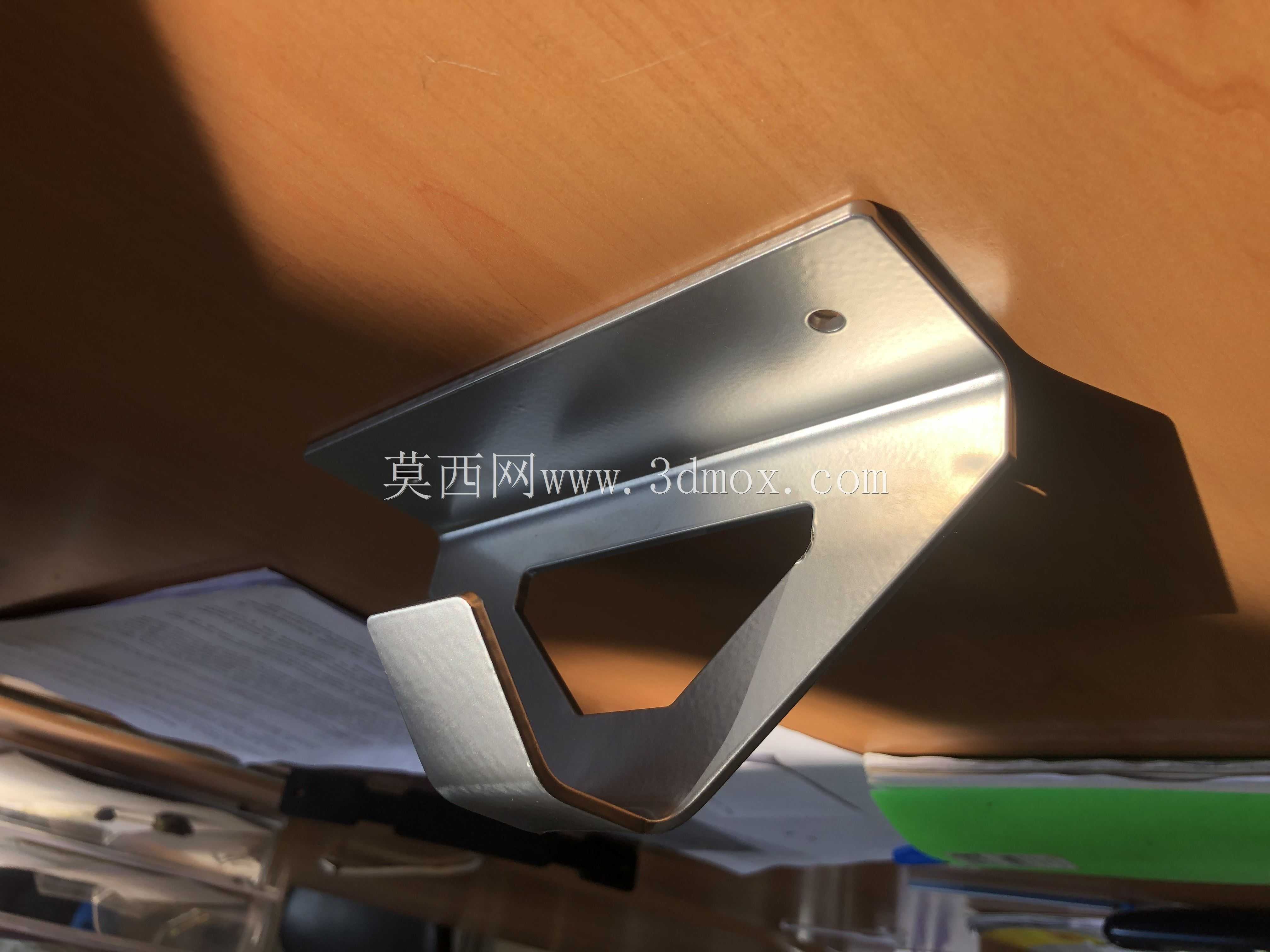

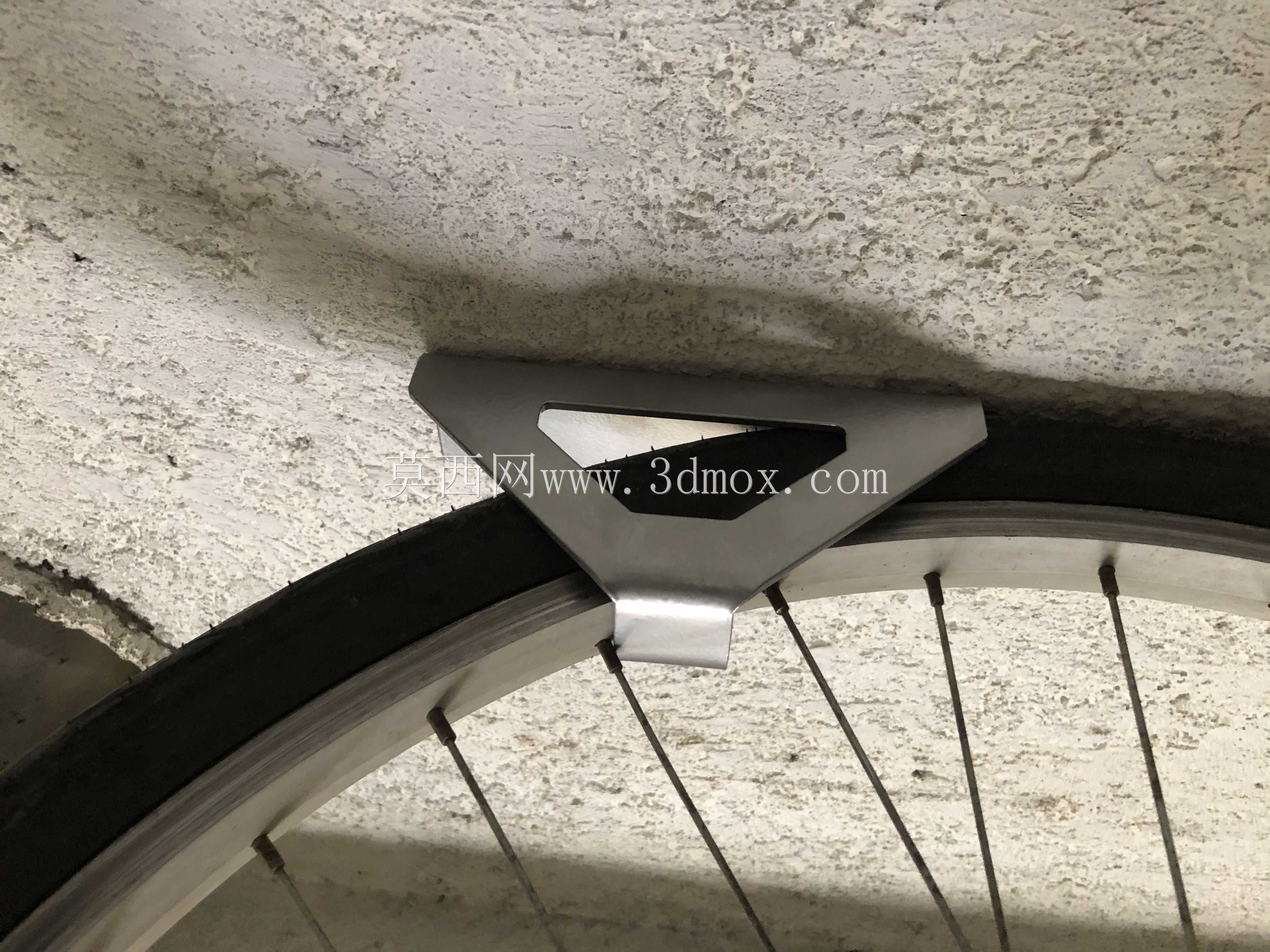

这款壁挂式自行车挂放支架，主要面向家庭室内空间、单车门店展示区、共享单车站点运维存放区等场景使用，解决自行车随意停放占用地面通行空间、车辆倾倒磕碰损伤、杂乱摆放影响空间整洁度的实际问题，能够将自行车稳固挂载于墙面，充分利用垂直闲置空间完成车辆收纳。在实际使用过程中，该支架可直接卡合自行车轮圈部位，无需额外捆绑固定，取放车辆时只需抬起车轮对准卡位推入即可完成挂载，取出时稍抬车轮向外拉出即可，操作便捷无多余步骤，日常使用无需复杂维护。产品采用3毫米厚度的S355J2H结构钢材加工成型，主体板材通过激光切割完成轮廓下料，保证各安装孔位、卡位轮廓的尺寸精度，再通过折弯工艺成型出三角承力主体与轮圈卡合的勾边结构，整体无多余焊接拼接部位，结构强度可靠，能够承受常规成人自行车、山地车的整车重量，长期挂载不会出现形变松脱问题。设计过程中，主体采用三角力学结构布局，将挂载时车轮施加的下压力均匀分散到墙面安装固定点位，避免局部应力集中导致的支架变形或墙面锚固点位脱落；卡合轮圈的勾边做了圆弧过渡处理，不会刮伤轮圈金属表面或轮胎橡胶材质，同时预留了足够的卡合深度，即使车辆受到轻微触碰也不会从支架上滑落。安装边界方面，支架整体轮廓紧凑，安装时只需在墙面标记对应孔位，使用膨胀螺栓将支架固定于混凝土、实心砖墙等坚实墙面即可，安装完成后支架突出墙面的距离刚好容纳轮圈厚度，不会过多占用室内横向空间，适配绝大多数常规尺寸的公路车、山地车、城市通勤自行车的轮圈规格，无需针对不同车型额外调整支架结构。在门店展示场景中，该支架可将自行车整齐排列挂载于墙面，既能够充分展示整车外观，也能留出足够的通行通道供顾客选车；在家庭阳台、玄关等小空间场景中，使用该支架挂载自行车后，地面空余空间可正常摆放其他家居物品，有效提升空间利用率。
