风电机组转子叶片简易结构三维设计

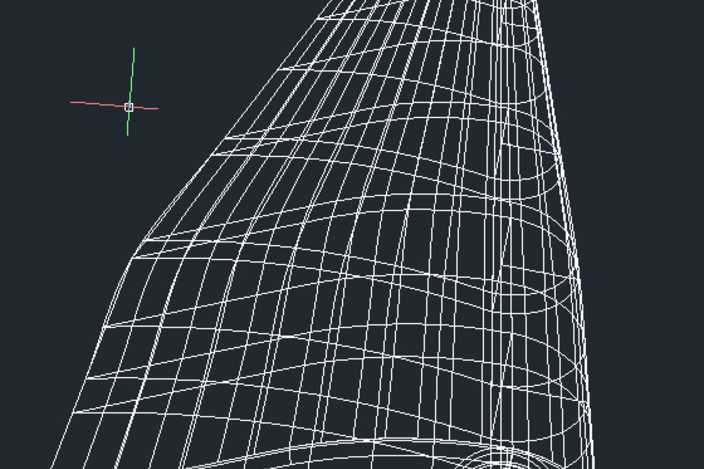

本作品为风电机组配套的转子叶片简易三维设计模型，建模过程依托三维CAD软件完成，采用线框建模模式直观呈现叶片的曲面构造逻辑，清晰展现叶片从叶根到叶尖的型线渐变特征。建模初期以风力机空气动力学基础原理为设计依据，先确定叶片的展向长度、各截面弦长变化规律与扭角分布参数，通过多截面曲面放样的方式构建叶片整体曲面轮廓，再对叶根衔接区域做过渡优化，保证曲面曲率连续无突兀折角，避免后续结构分析时出现应力集中问题。模型采用线框显示模式时，可清晰观察到构成叶片曲面的所有构造线分布，横向构造线对应不同展向位置的翼型截面轮廓，纵向构造线则串联各翼型的对应特征点，完整还原叶片的扭曲曲面形态，方便设计人员快速核对各截面的翼型参数与扭角设置是否符合设计预期。材质设定上，叶片主体预设为风力发电机组叶片常用的玻璃纤维增强复合材料属性，可根据后续仿真需求直接赋予对应的密度、弹性模量、泊松比等物理参数，支撑后续的结构强度校核、模态分析等仿真工作。结构设计上，该模型做了合理简化，省略了叶片内部的腹板、加强筋、预埋螺栓套等复杂细节结构，仅保留叶片的核心气动外形，适合用于风电机组的整体装配演示、气动性能初步验证、教学场景下的风电设备结构认知等场景。设计思路偏向轻量化演示用途，没有追求工业级生产所需的全细节建模，整体造型简洁流畅，曲面过渡自然，既准确还原了风电转子叶片的典型外形特征，又控制了模型的文件体量，方便在不同三维软件中导入导出、快速加载使用，可作为风电相关项目的基础装配部件，也可用于科普场景下的风电机组工作原理展示，帮助受众直观理解风电叶片的外形特点与能量转换的结构基础。
