BTR-80装甲车越野轮胎三维建模设计

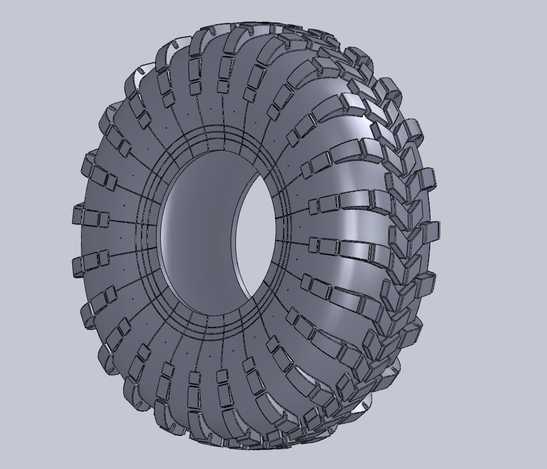

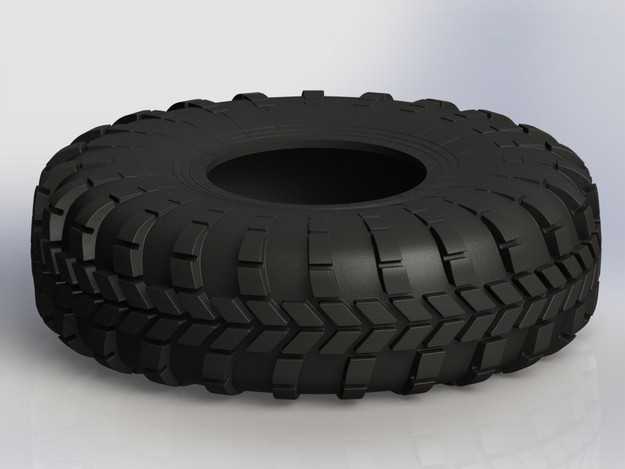

本作品为BTR-80装甲车配套的越野轮胎三维建模成果，建模过程依托三维参数化设计逻辑完成，首先以轮胎的实际装配尺寸为基准，绘制胎圈、胎侧、胎冠的截面轮廓草图，通过旋转特征生成轮胎的基础胎体曲面，保证胎体的环形结构与实际轮辋装配尺寸完全匹配。针对该轮胎适配全地形越野的使用需求，胎面花纹采用交错式块状防滑结构设计，建模时先绘制单块花纹块的截面轮廓，通过拉伸、倒角特征完成单个花纹块的实体构建，再通过圆周阵列特征沿胎冠周向均匀排布，同时对相邻排的花纹块做角度偏移处理，避免花纹沟槽连续贯通，提升轮胎在泥泞、砂石路面的抓附能力与排泥效果。胎侧区域设计有多层环形加强筋结构，通过多组环形扫描特征完成建模，还原重型轮胎胎侧的抗冲击加强结构，所有花纹块与胎体的衔接位置都做了圆角过渡处理，既还原真实橡胶轮胎的硫化成型工艺特征，也避免模型出现尖锐棱角导致后续渲染或工程应用时出现异常。材质渲染阶段，胎体主体采用耐磨橡胶材质，调整材质的漫反射颜色为深炭黑色，添加细微的颗粒质感贴图模拟橡胶表面的哑光磨砂效果，同时调整材质的粗糙度参数，还原橡胶材质低反光的物理特性；花纹块的接地边缘位置略微提升材质的高光参数，模拟轮胎使用过程中花纹边缘轻微磨损的质感，胎侧的加强筋位置添加细微的凹凸纹理，还原轮胎生产过程中留下的模具合模线细节。模型整体采用实体与曲面结合的建模方式，既保证了胎面花纹、胎侧加强结构的细节还原度，也控制了整体模型的面数，可直接用于车辆装配仿真、越野场景渲染、轮胎性能有限元分析等多种场景，建模过程中所有特征均保留完整参数，可根据不同的轮辋尺寸、使用场景调整花纹块大小、胎体厚度、花纹沟槽深度等参数，适配不同规格的重型越野车辆轮胎设计需求。
