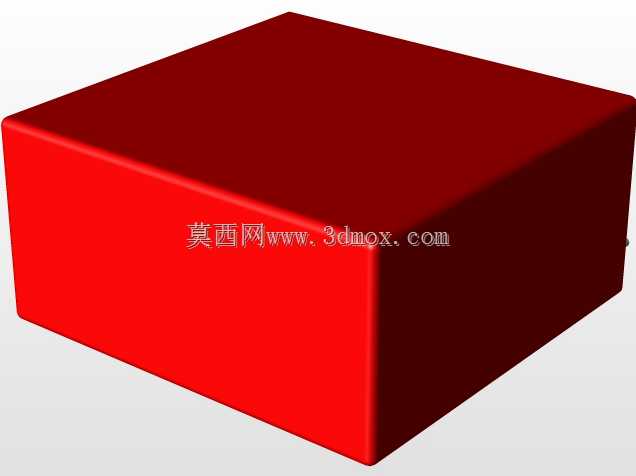

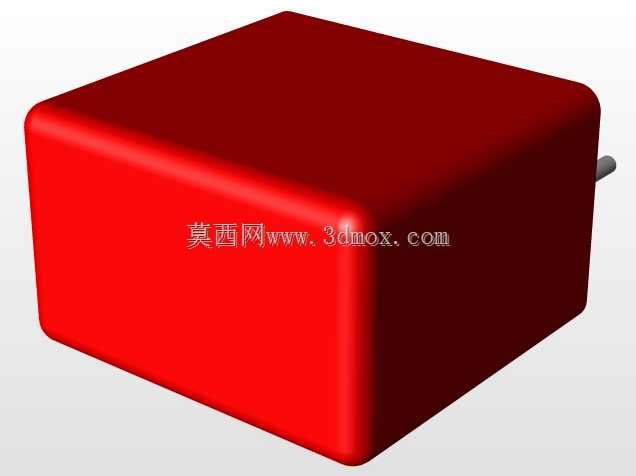

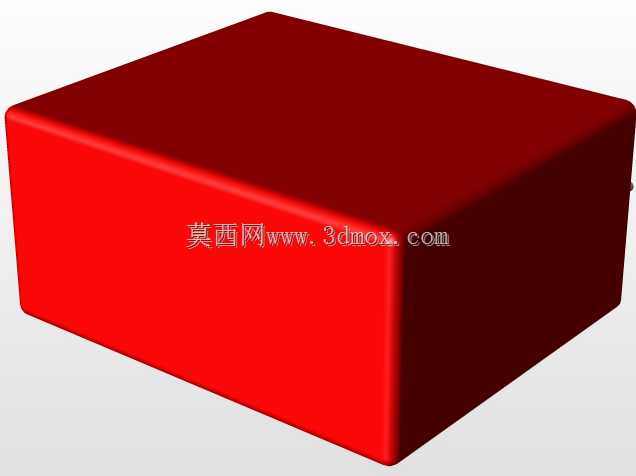

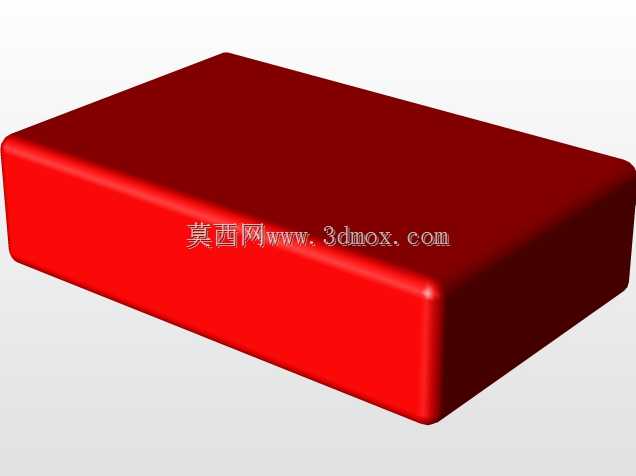

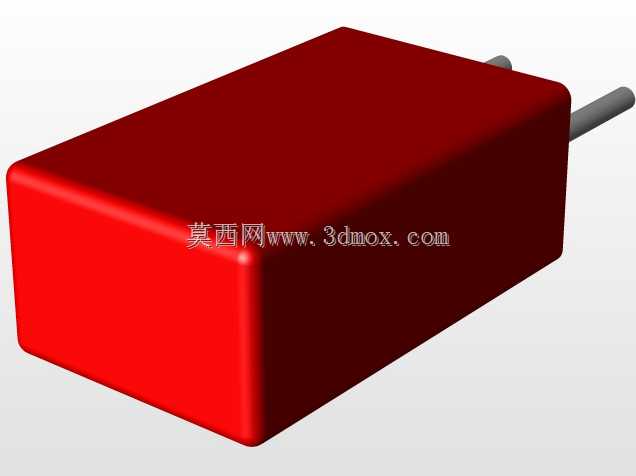

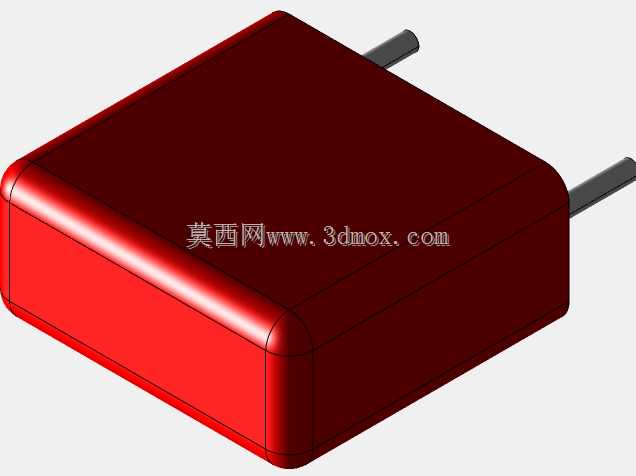

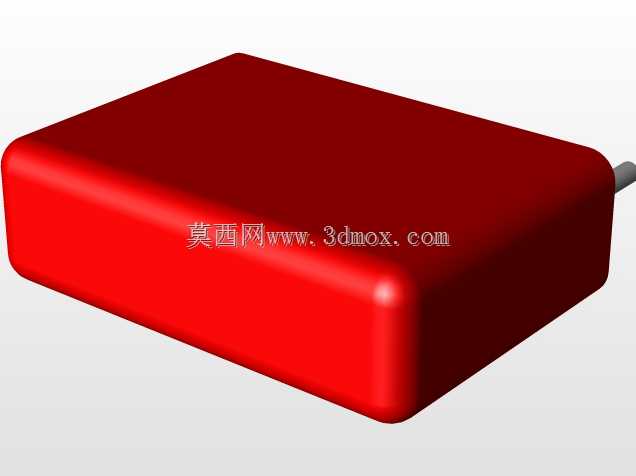

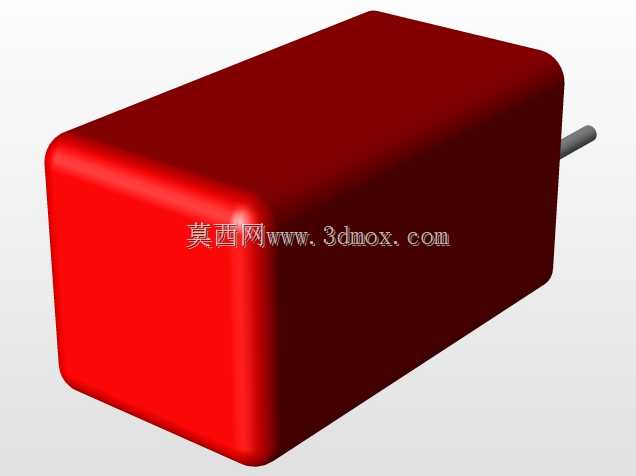

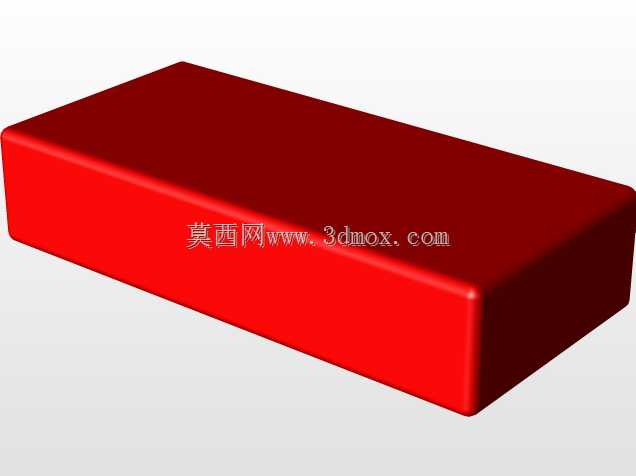

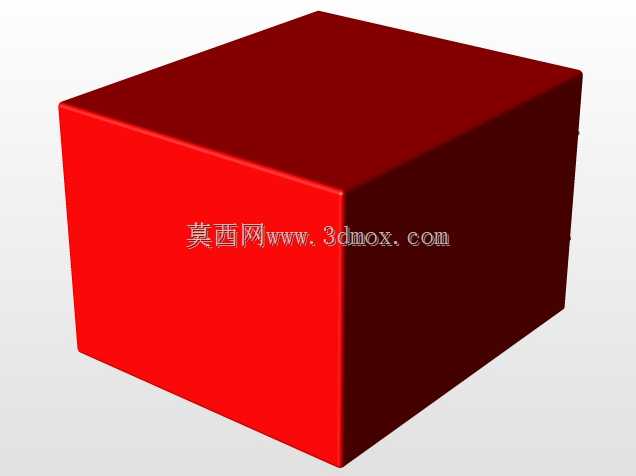

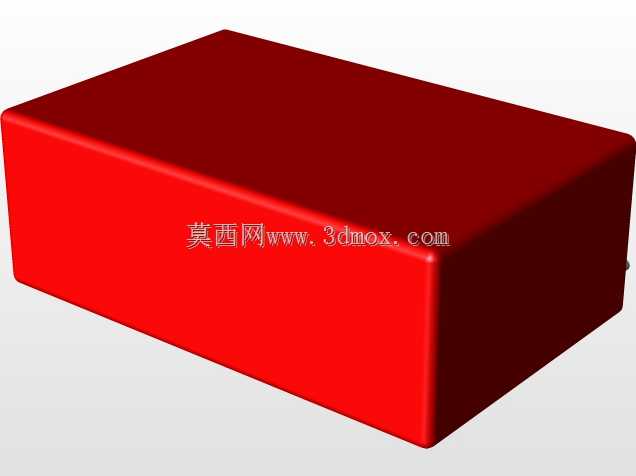

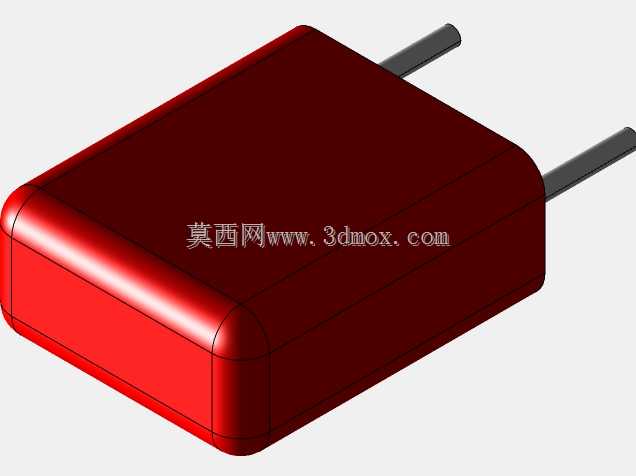

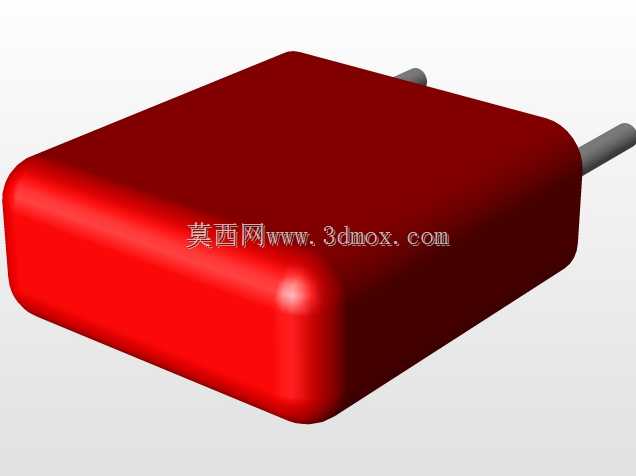

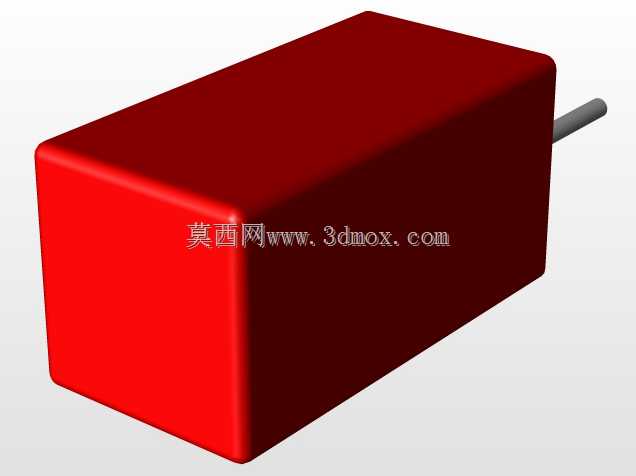

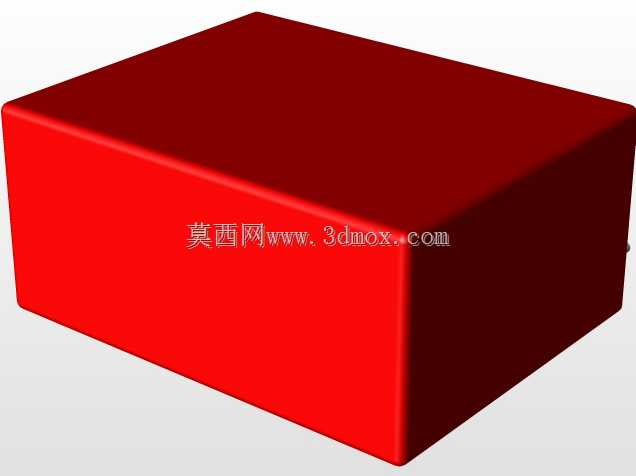

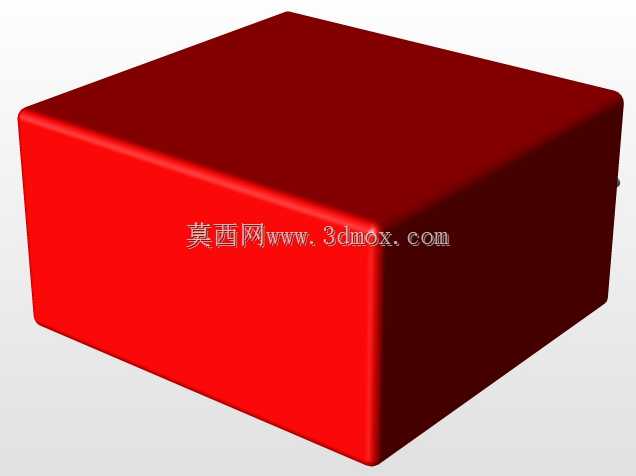

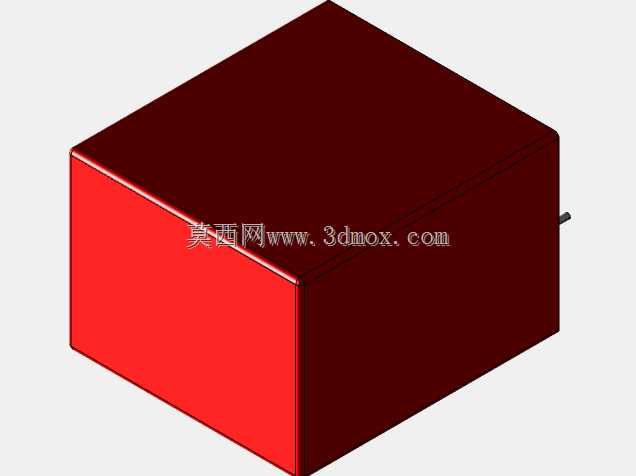

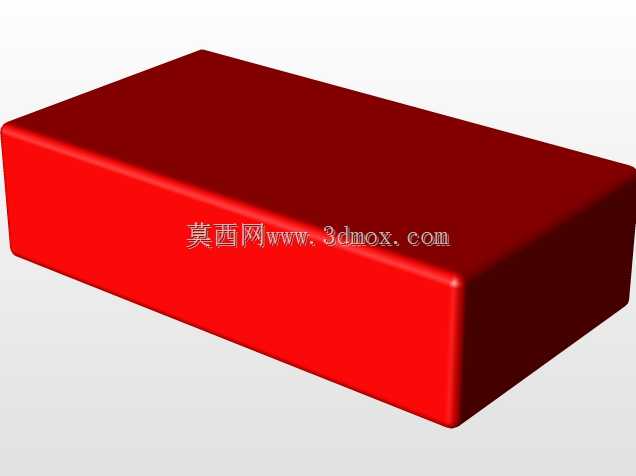

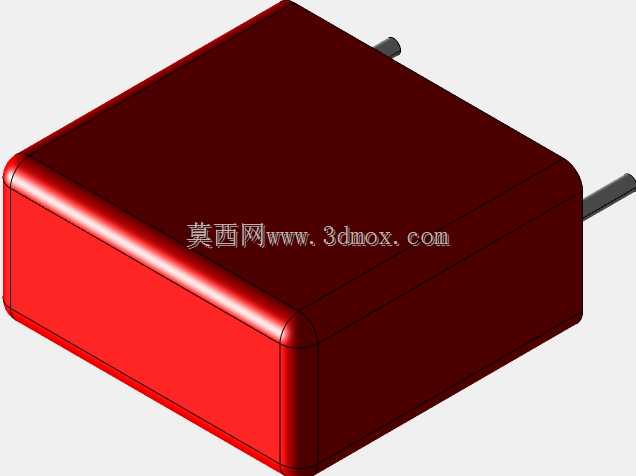

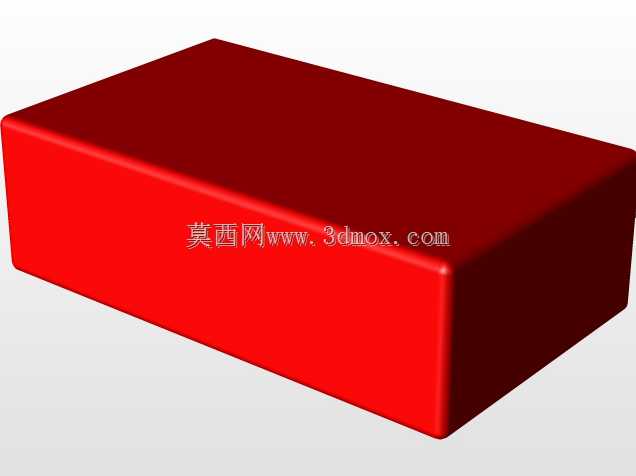

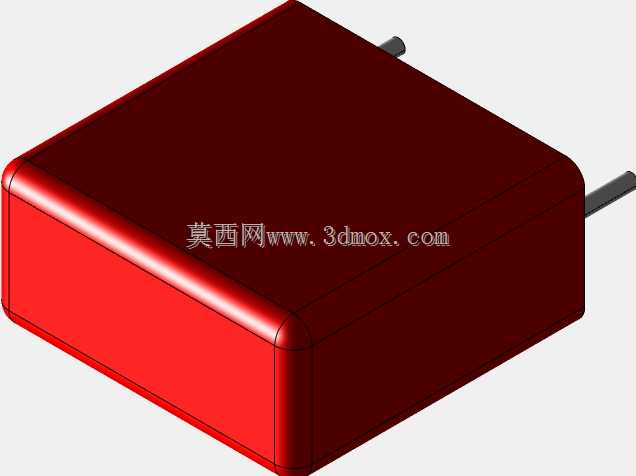

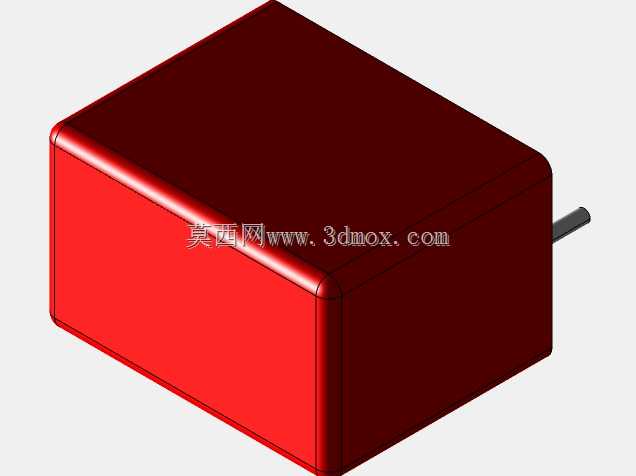

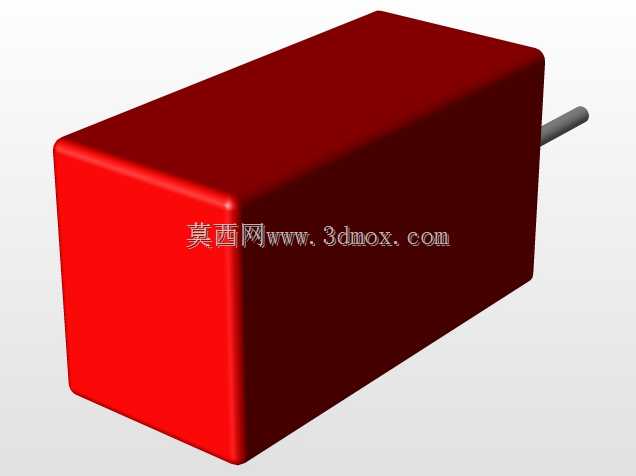

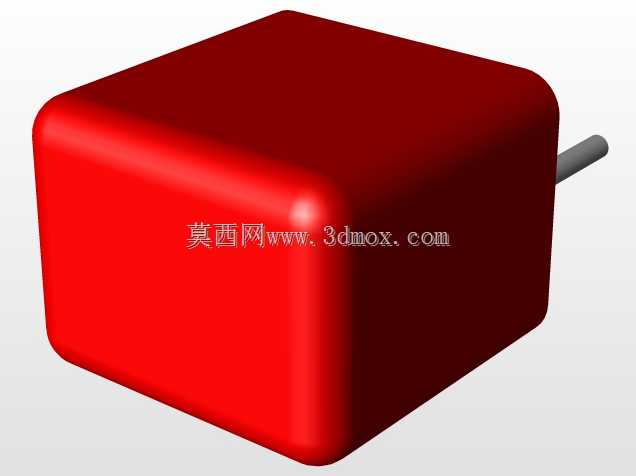

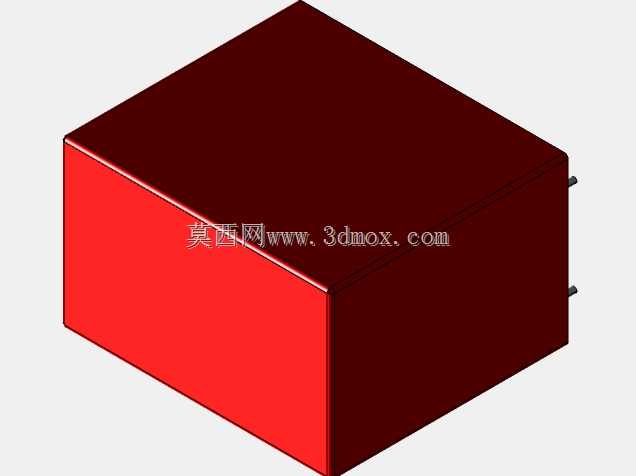

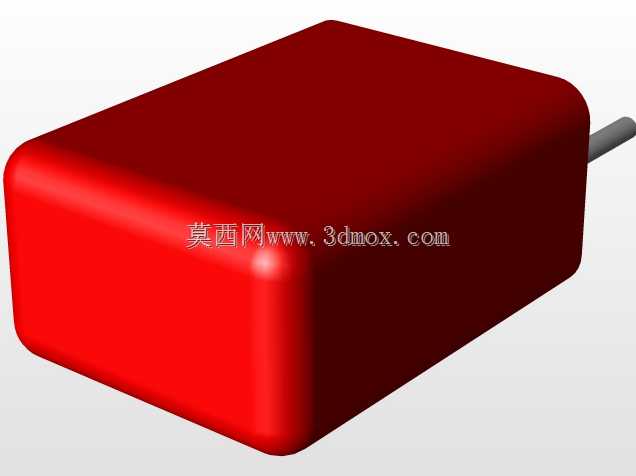

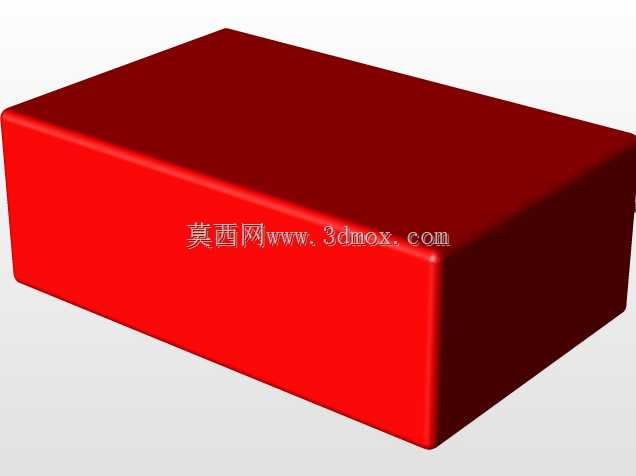

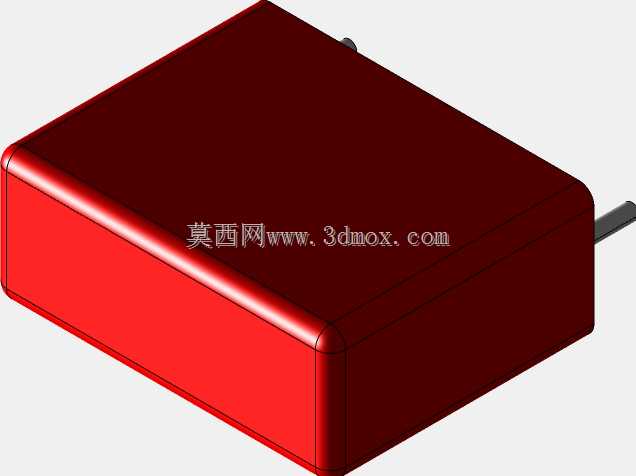

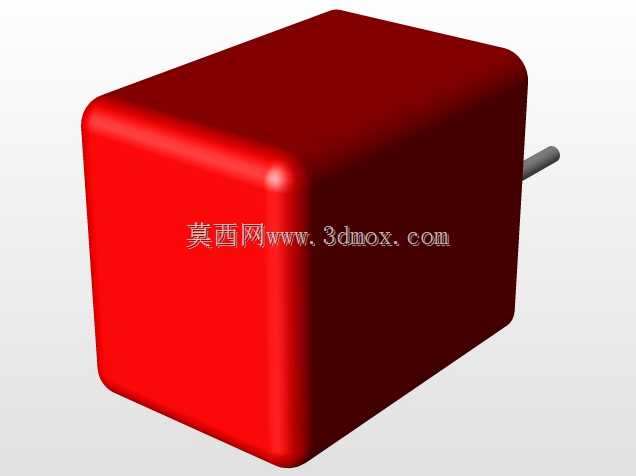

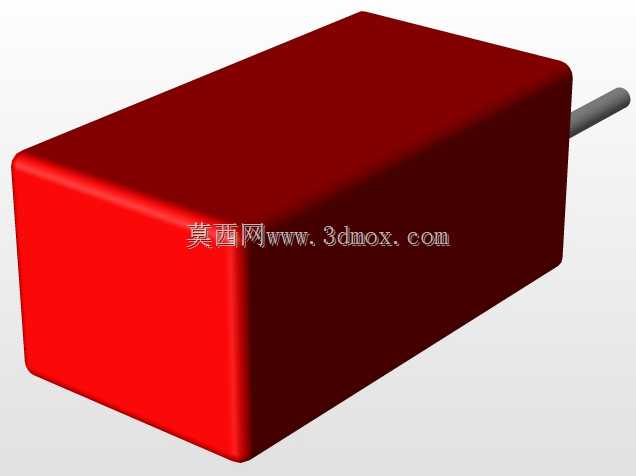

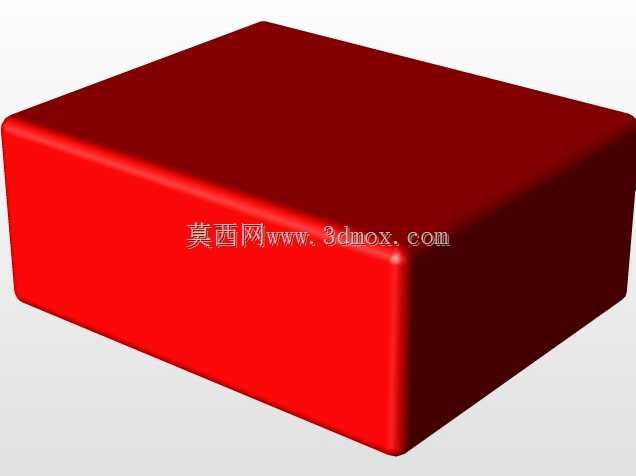

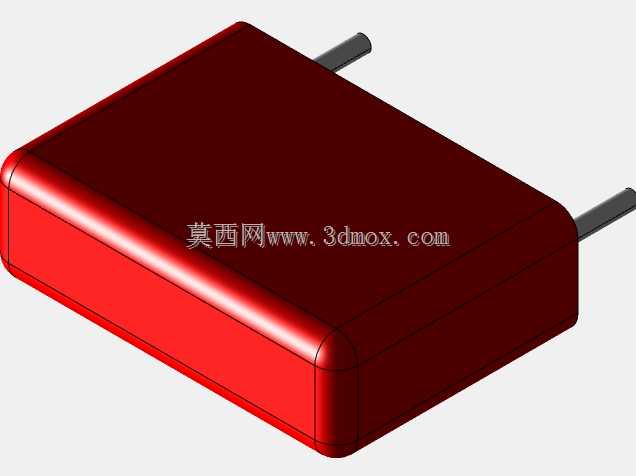

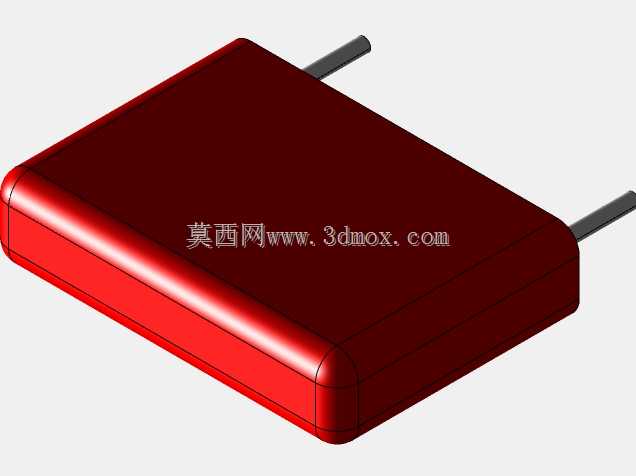

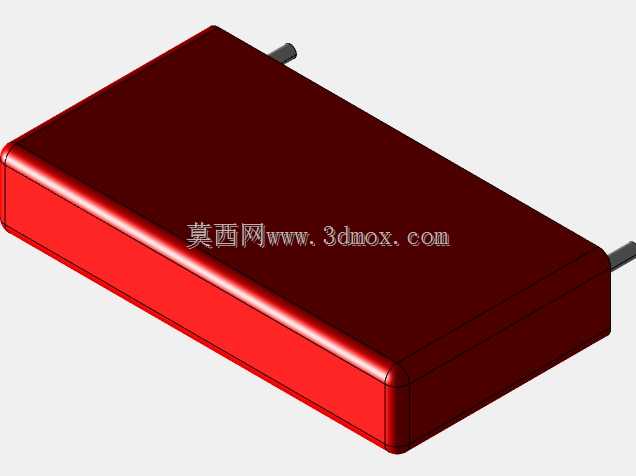

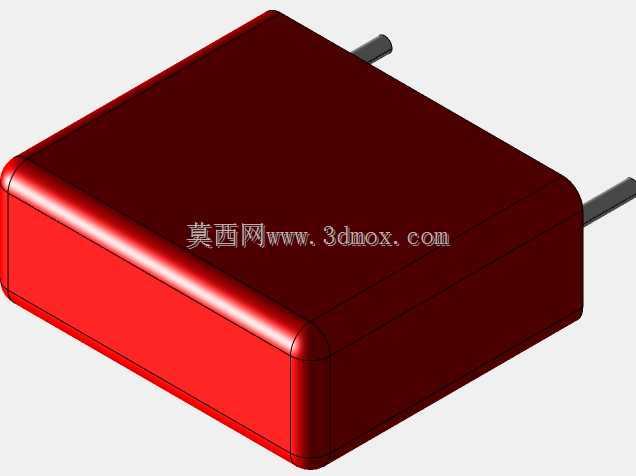

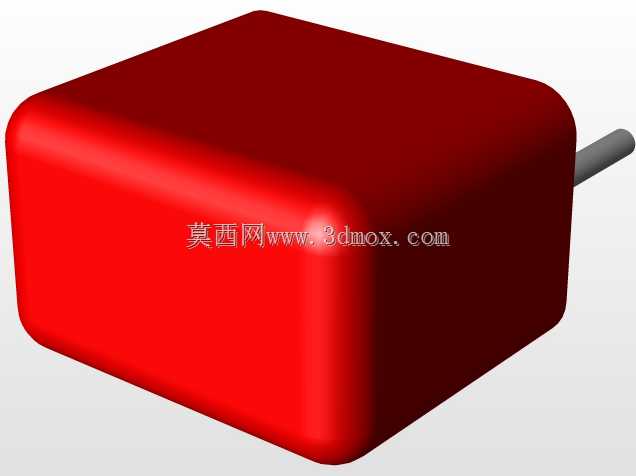

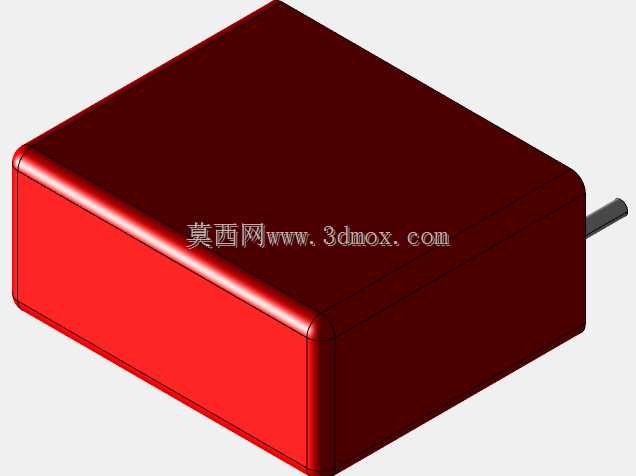

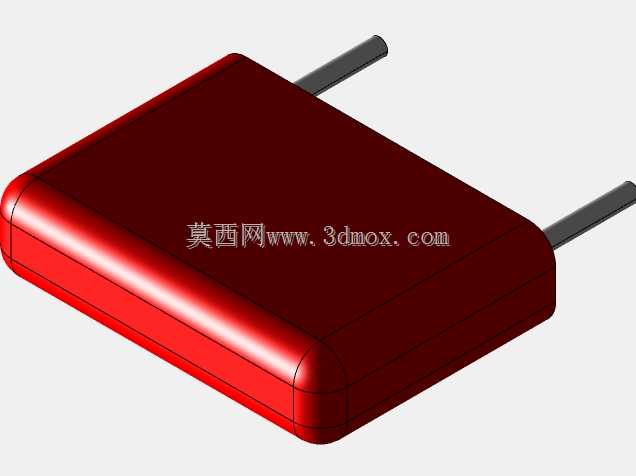

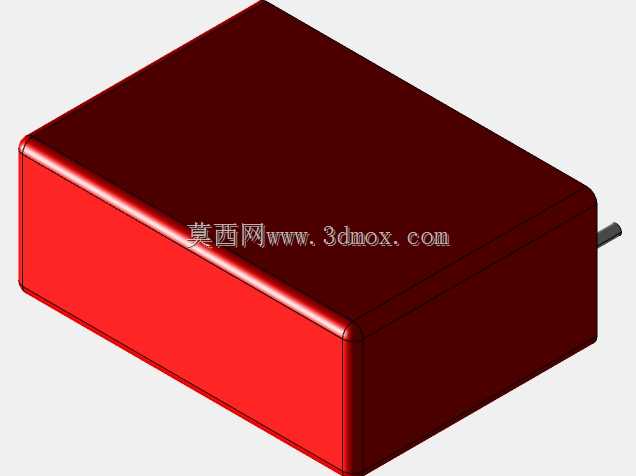

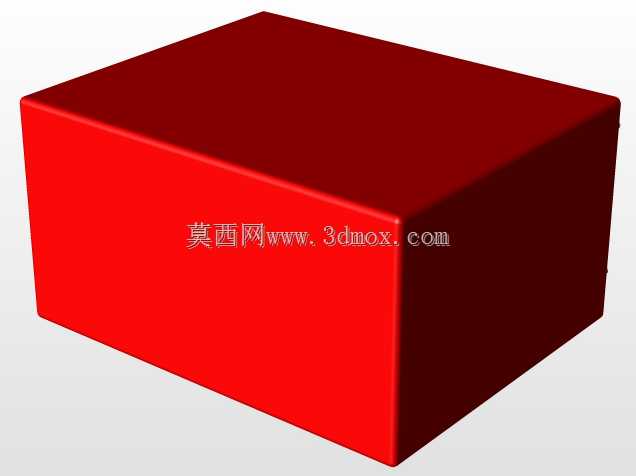

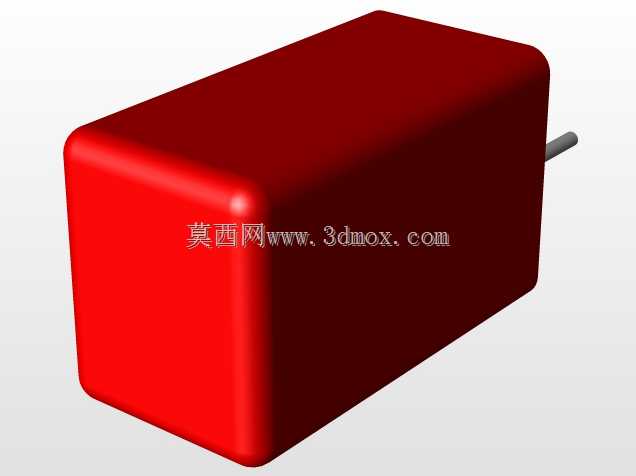

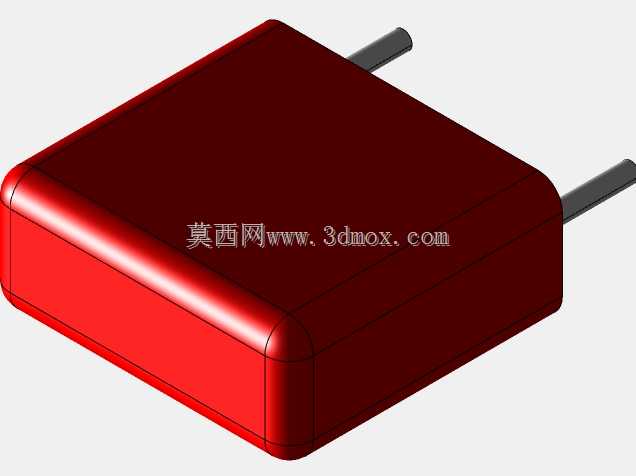

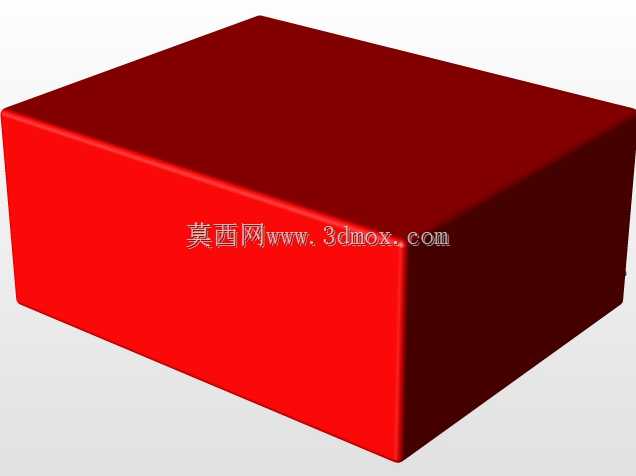

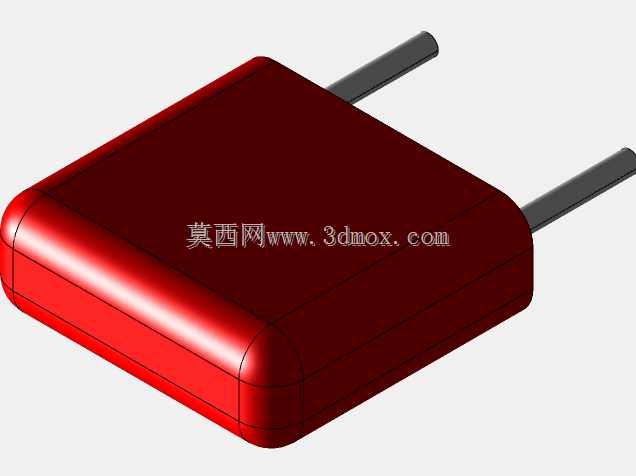

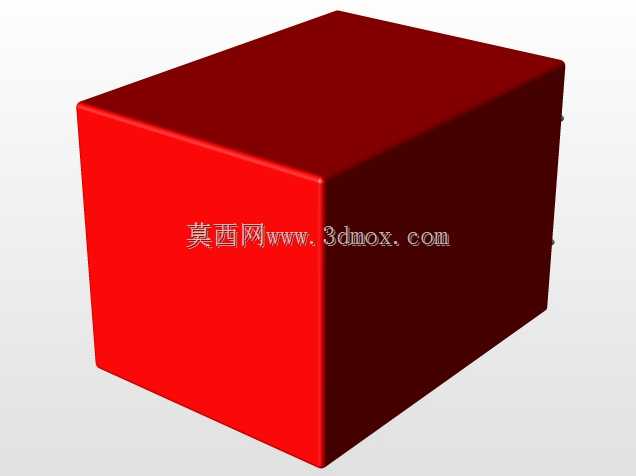

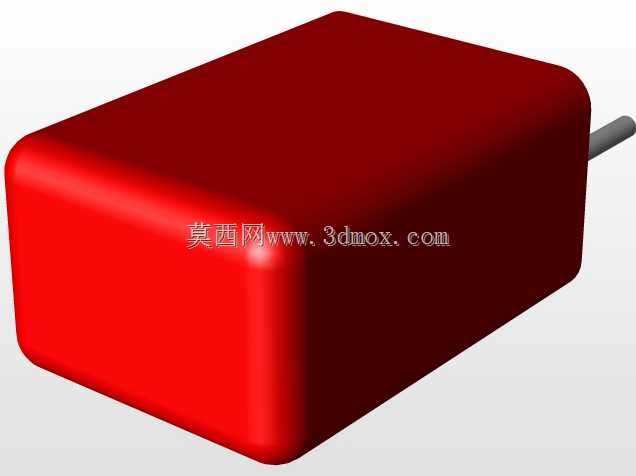

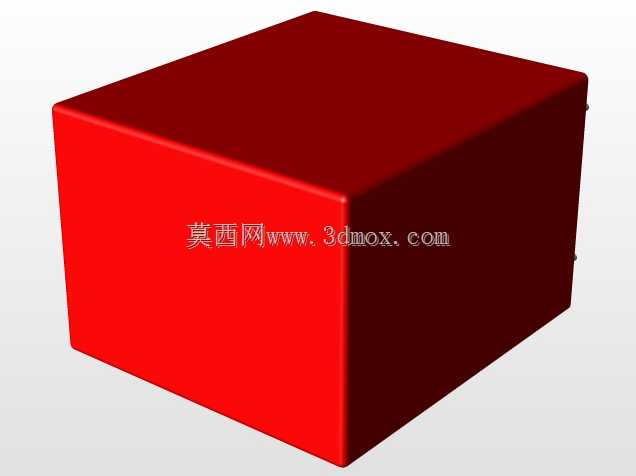

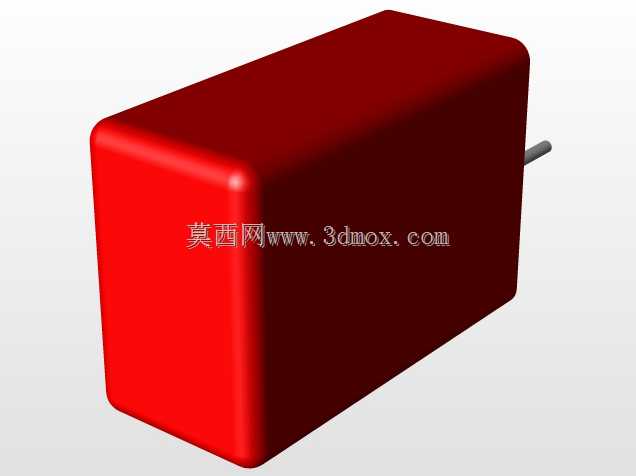

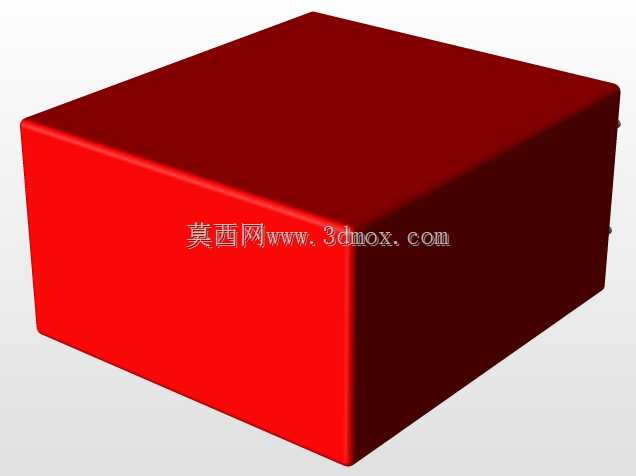

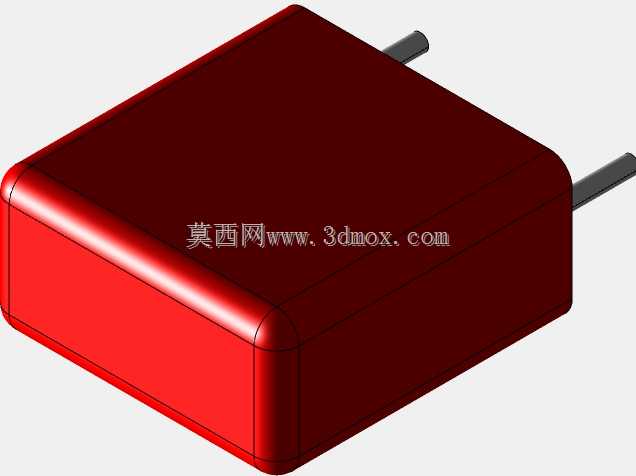

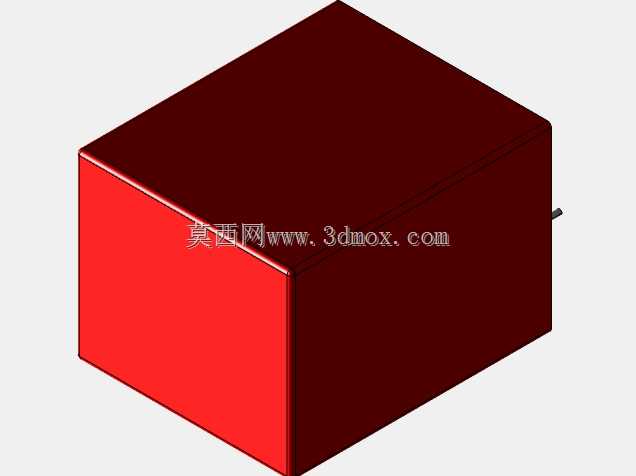

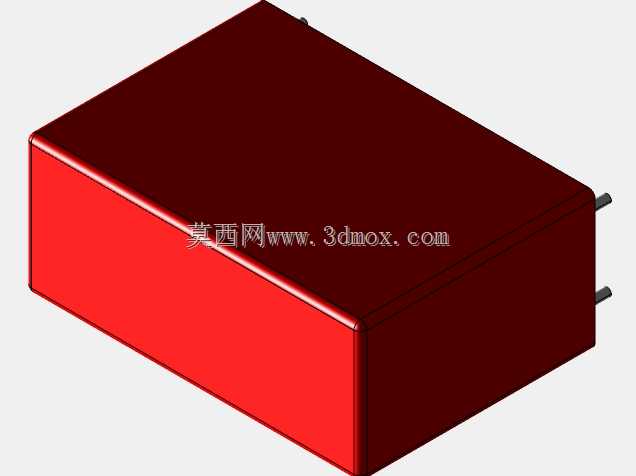

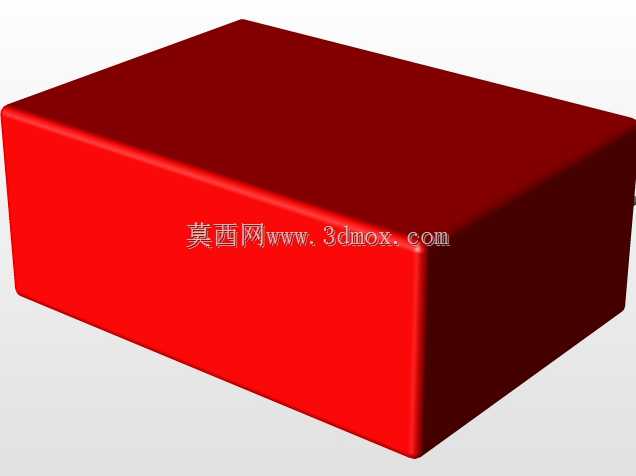

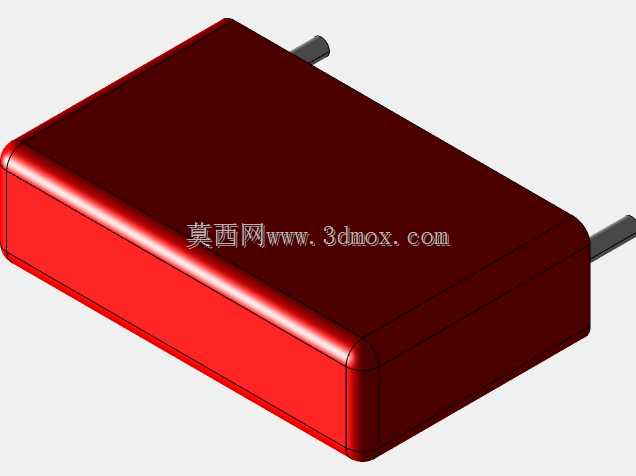

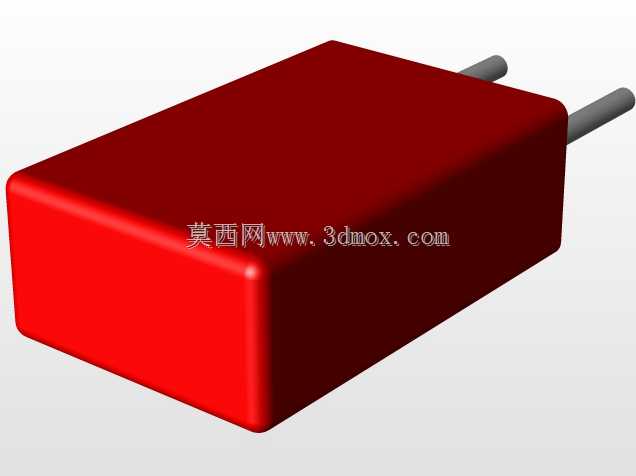

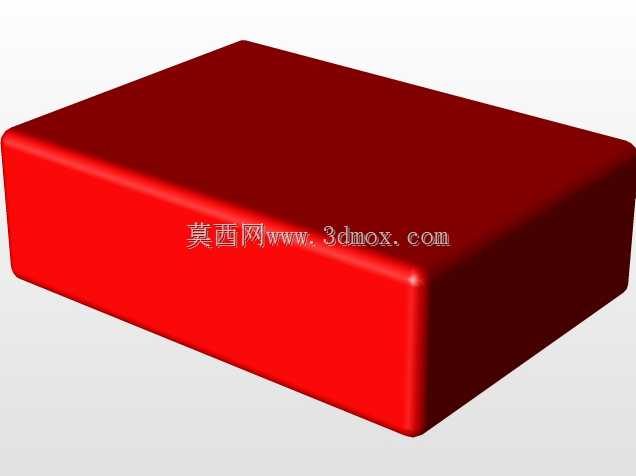

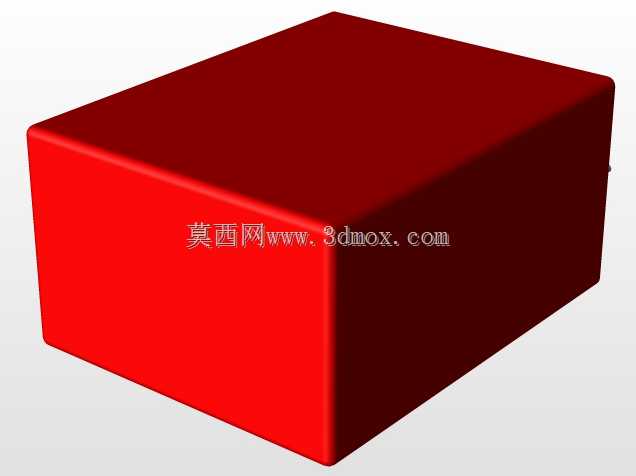

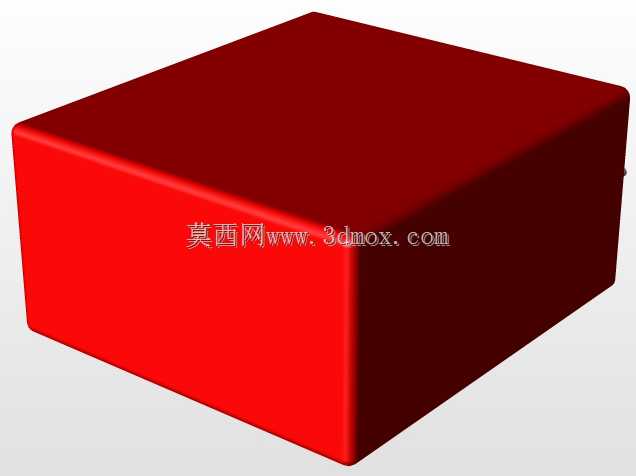

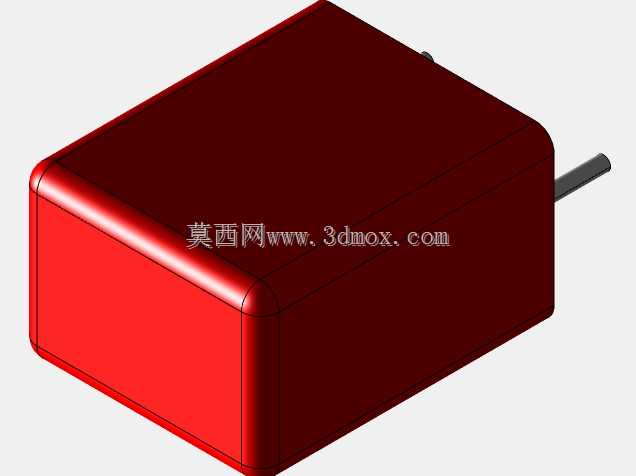

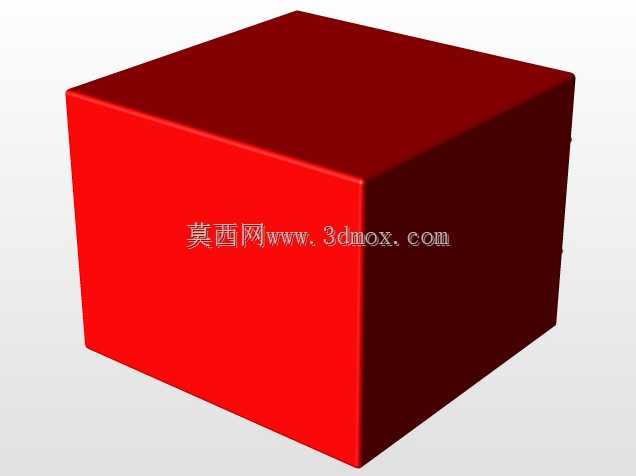

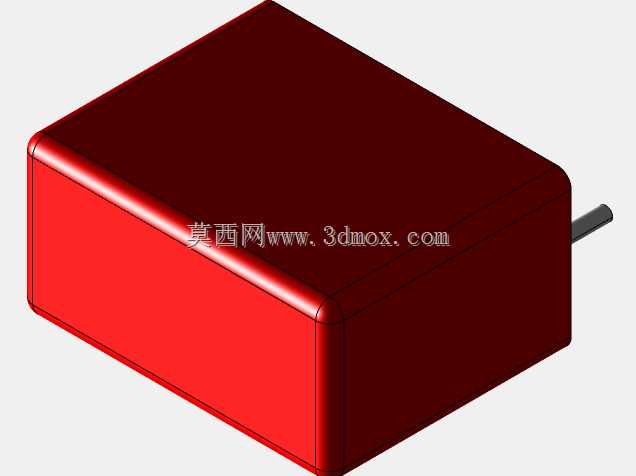

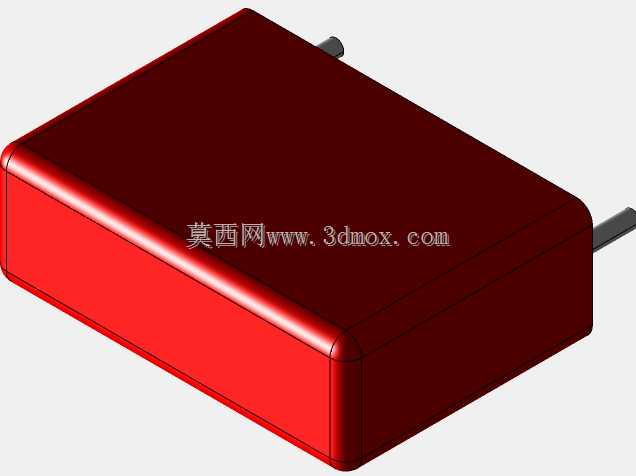

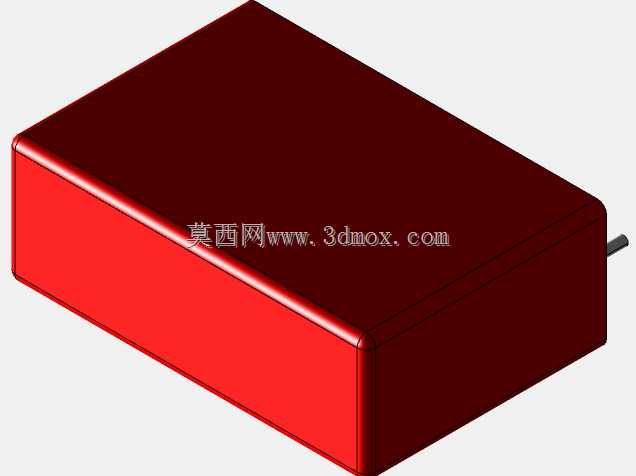

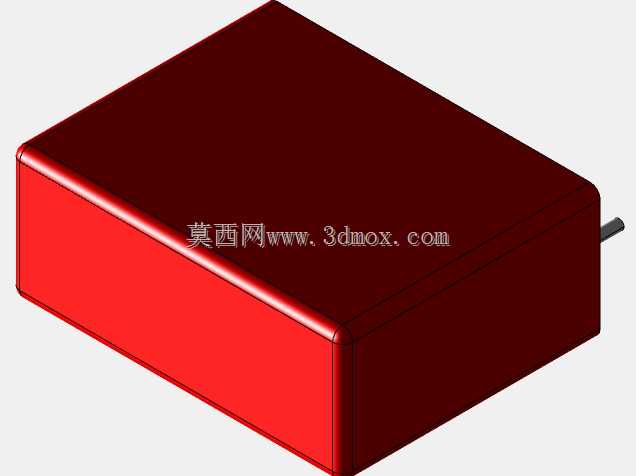

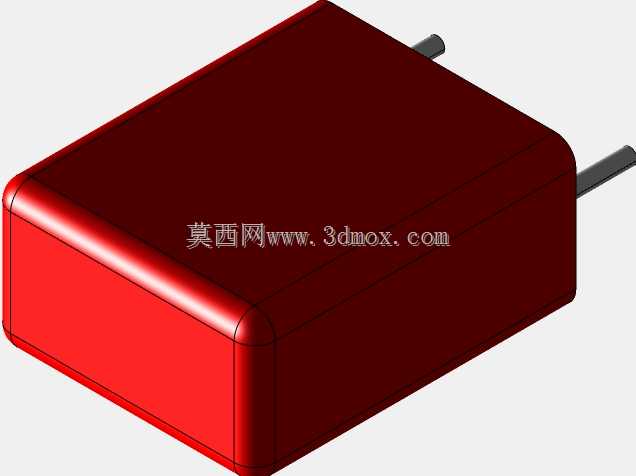

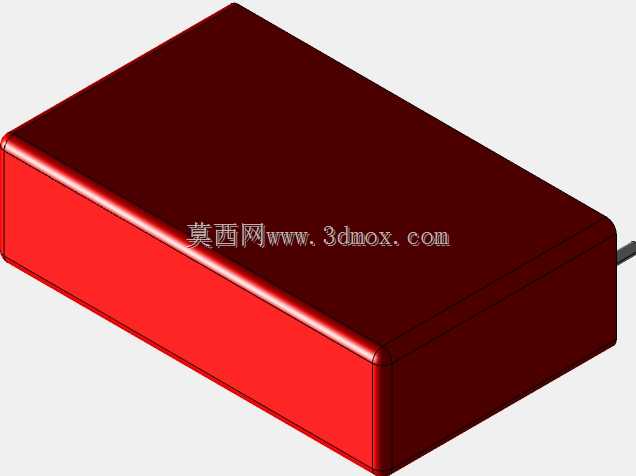

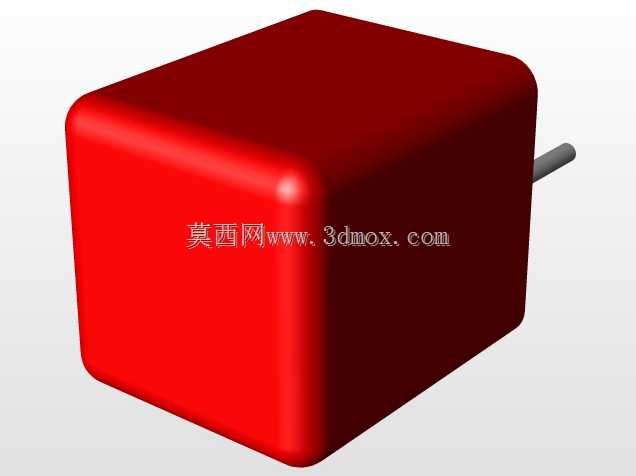

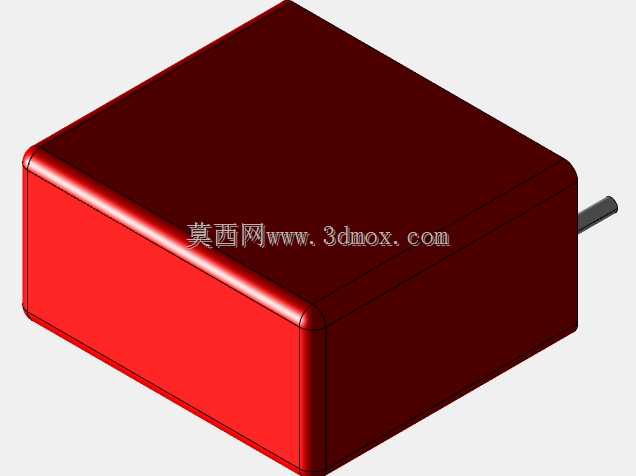

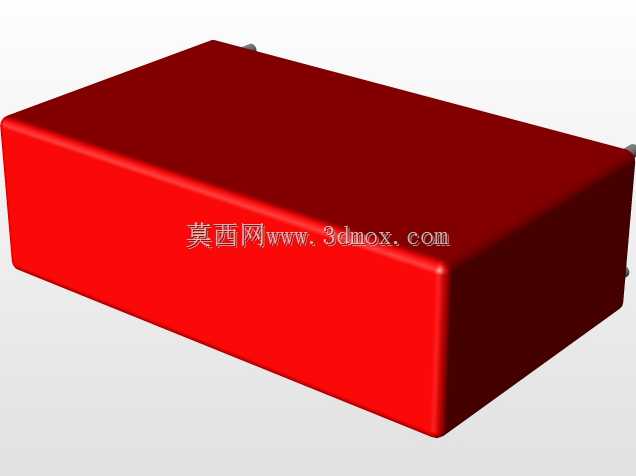

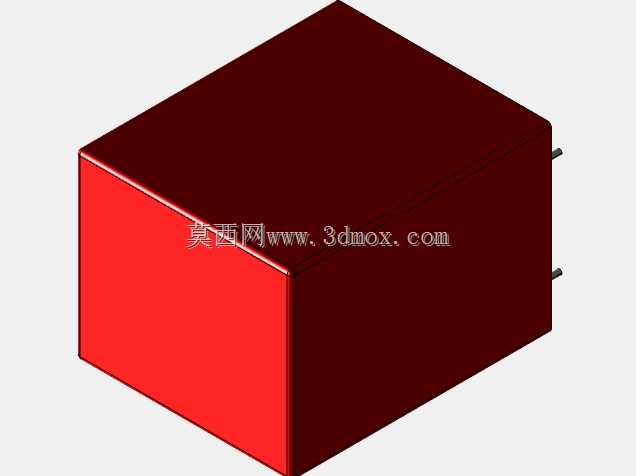

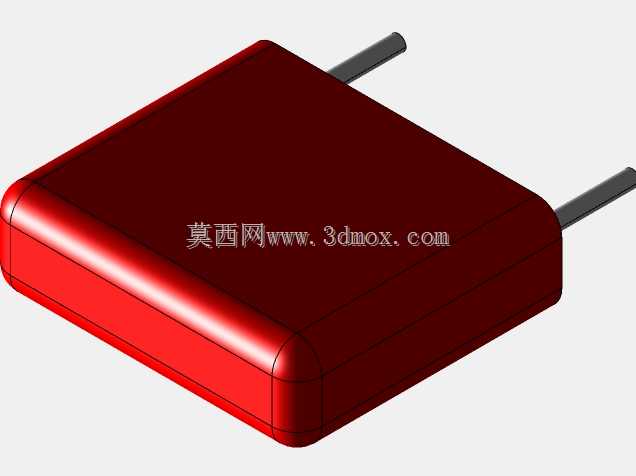

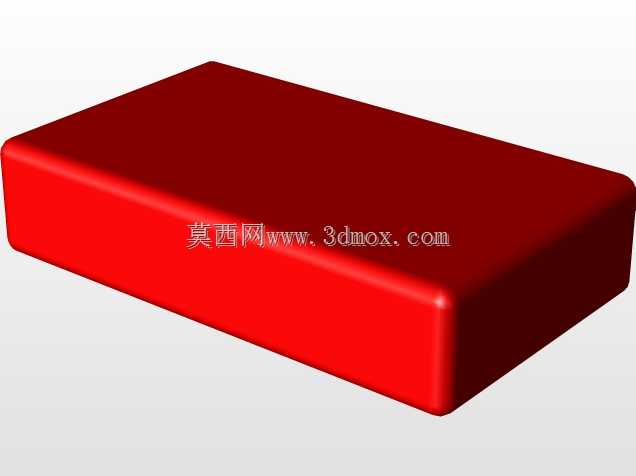

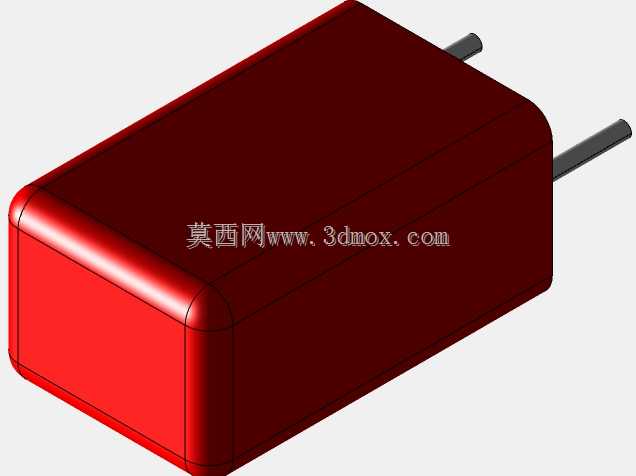

WIMA径向薄膜电容器电子元件结构设计

在电子电路设计与PCB板级开发领域，径向引线型薄膜电容器是应用极为广泛的被动元件，这类元件凭借优异的频率特性、低介质损耗、高绝缘电阻以及良好的温度稳定性，常被用于信号耦合、电源退耦、高频滤波、脉冲能量存储、EMI抑制等核心电路环节，覆盖工业控制板卡、音频放大设备、开关电源模块、汽车电子控制单元、新能源逆变装置等诸多应用场景。本次设计的WIMA系列聚酯与聚丙烯径向薄膜电容器，覆盖了常用的多规格容值与耐压等级对应的封装尺寸，在设计过程中充分考量了PCB布局的实际需求，对原厂产品的非关键外观细节做了合理简化，剔除了对板级布局无影响的微小表面标识、边角细微纹理等冗余特征，在保证外形轮廓、引脚间距、引脚直径、本体长宽高尺寸完全匹配实际量产元件的前提下，大幅降低了模型的面数，既能够满足PCB装配干涉检查、结构空间预留、整机BOM可视化展示的需求，也不会给三维装配文件带来不必要的性能负担。从产品功能特性来看，聚酯材质的电容具备较高的介电常数，单位体积容值更大，适合对空间要求严苛的直流信号电路场景；聚丙烯材质的电容则具备更低的介质损耗和更高的耐压稳定性，更适合高频交流回路、高压脉冲电路等对性能参数要求更高的场景，本次整合的全系列封装模型，能够覆盖绝大多数常规电路设计的选型需求。在外形尺寸与安装边界的设计上，严格遵循径向引线元件的行业通用安装规范，引脚伸出长度预留了常规波峰焊、手工焊接所需的余量，引脚间距对应不同容值、耐压等级的标准规格，本体与PCB板面的安装间隙符合电子装联的通用工艺要求，设计时特意标注了不同规格型号对应的最大本体外轮廓边界，能够帮助结构设计人员在进行整机外壳设计、板卡堆叠布局时精准预留安装空间，避免出现元件与周边结构件、其他 taller 元件发生干涉的问题。在设计思路上，没有追求对实物产品的1:1复刻式外观还原，而是完全站在板级结构设计、整机装配验证的实际使用角度，优先保证所有与装配、布局相关的关键尺寸精度，对于不影响装配的外观细节做轻量化处理，让模型能够流畅嵌入到各类复杂的整机三维装配体中，无论是做产品的结构爆炸图展示、装配工艺模拟，还是做PCB布局的空间校验，都能够提供准确的尺寸参考，帮助设计人员在研发阶段就提前规避元件选型不匹配、安装空间不足、引脚干涉等常见问题，缩短产品研发的迭代周期，减少打样阶段的物料试错成本。
