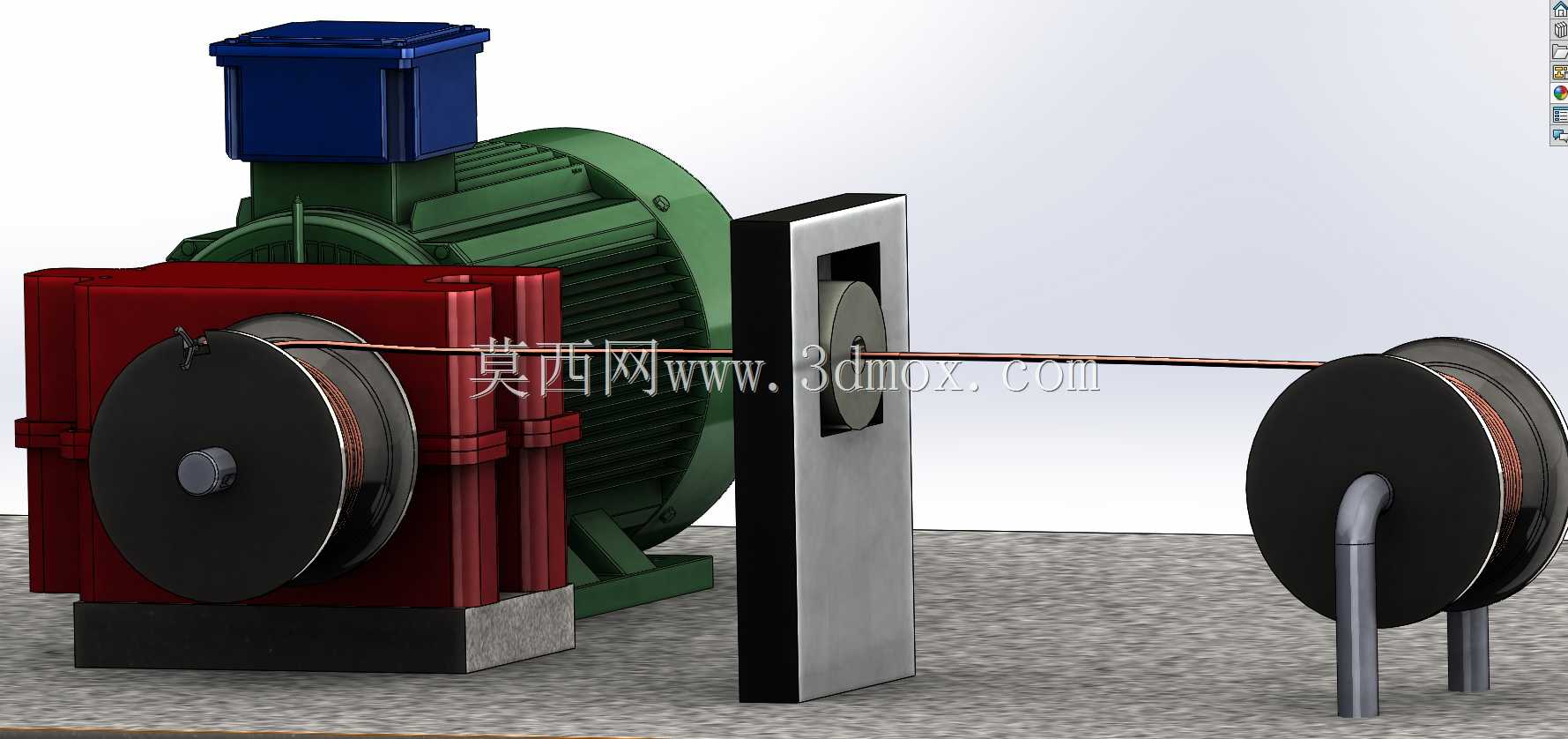

金属线材拉丝加工成套设备结构

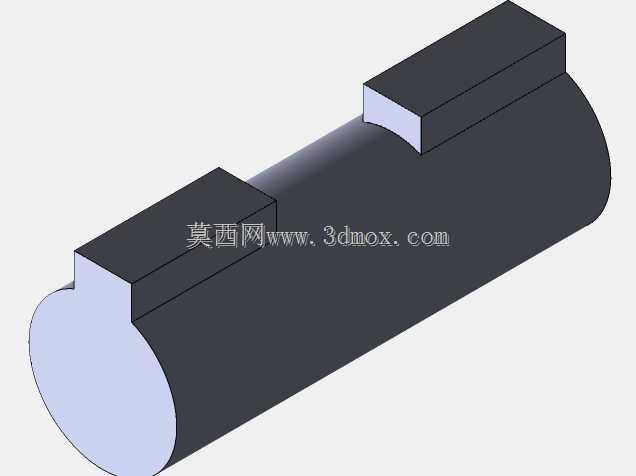

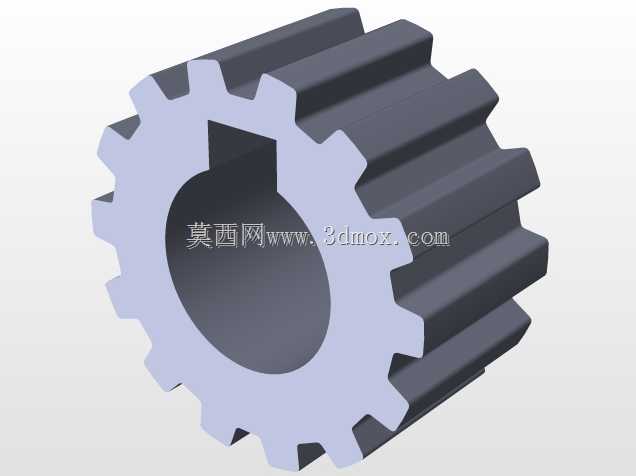

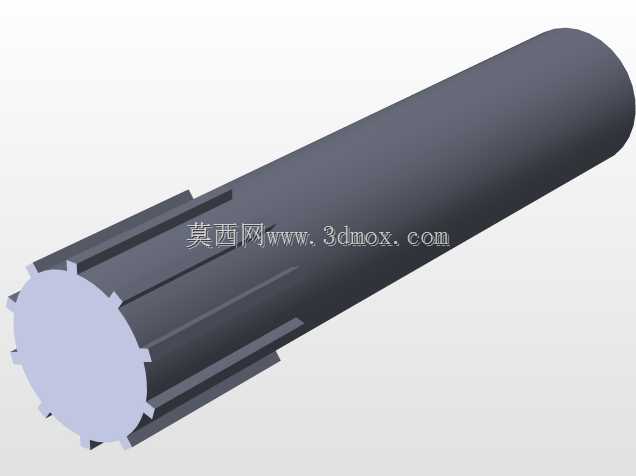

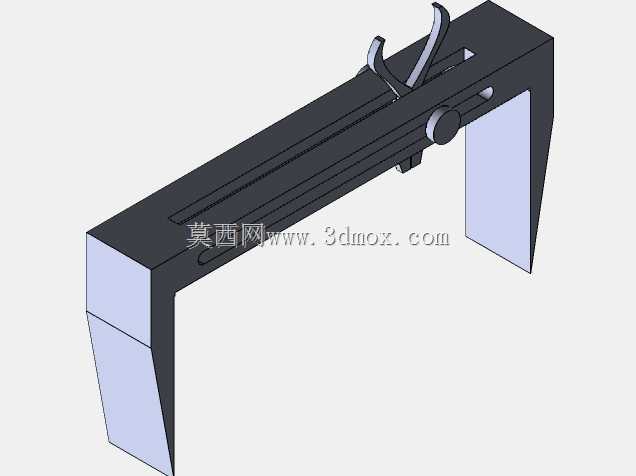

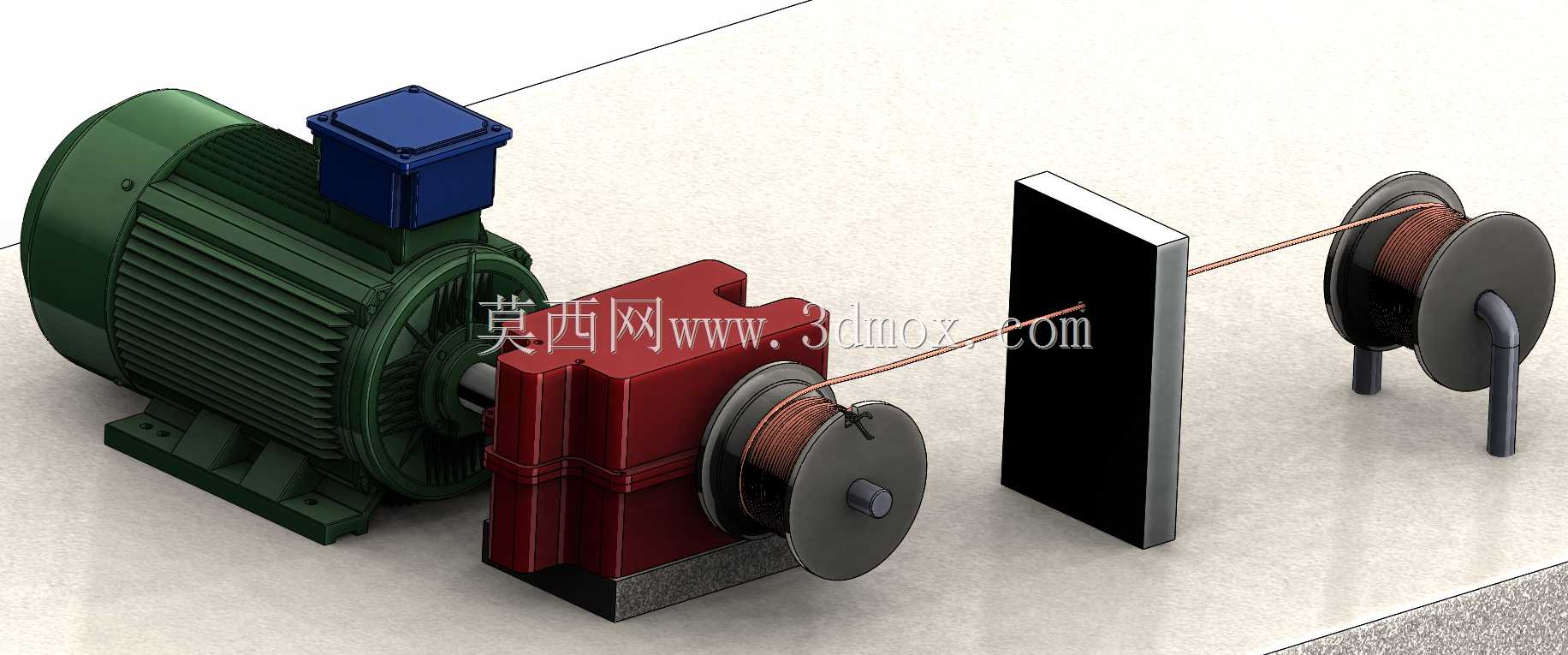

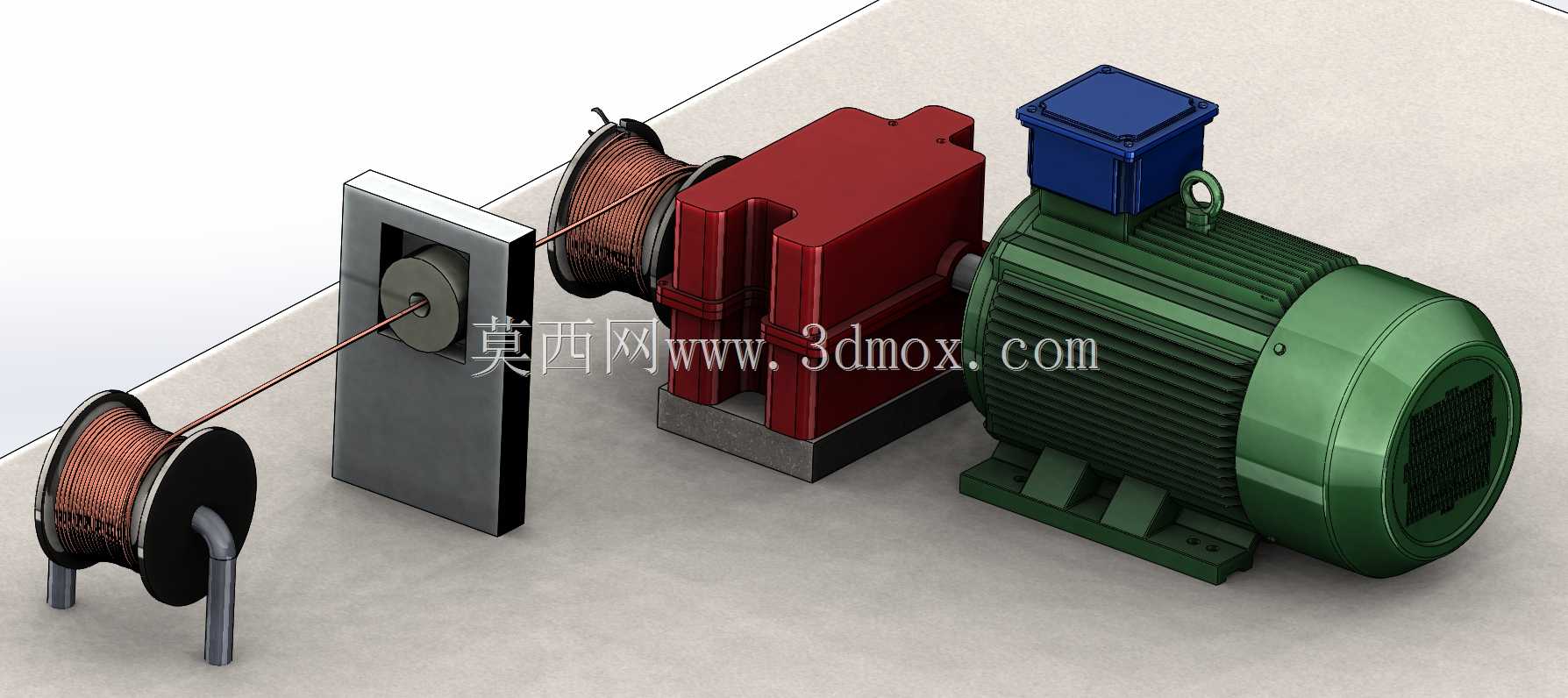

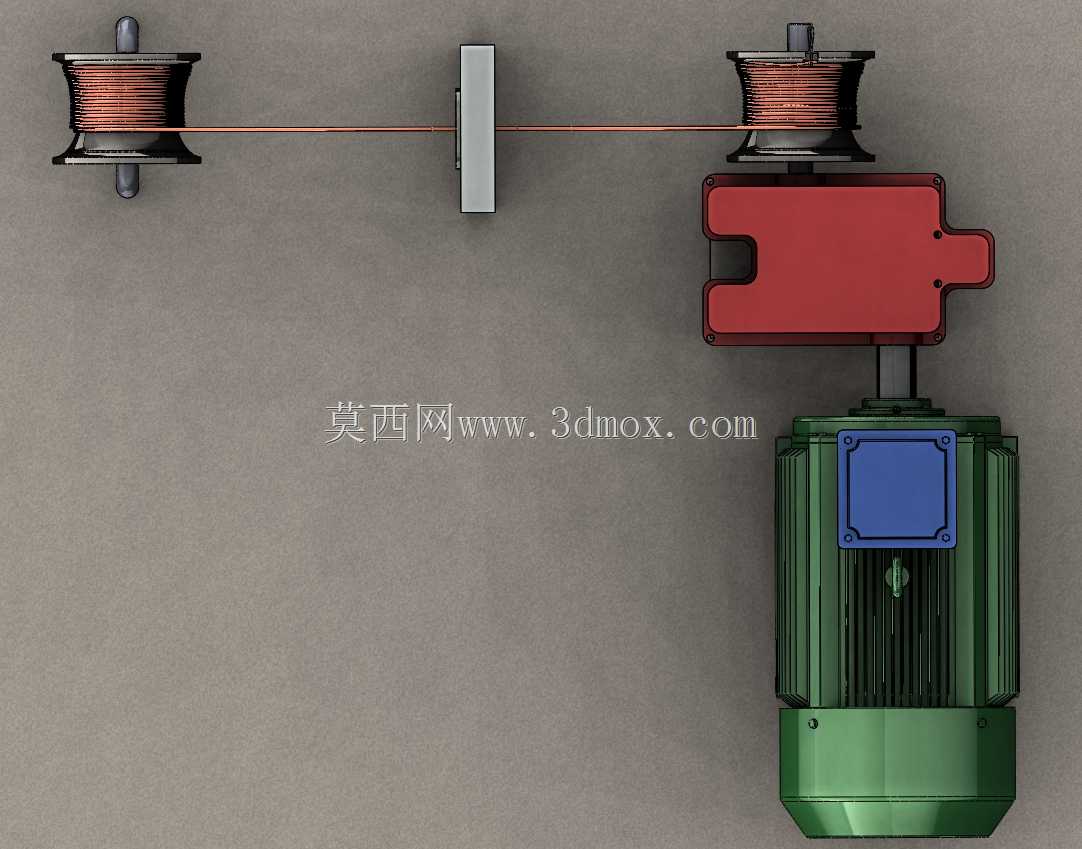

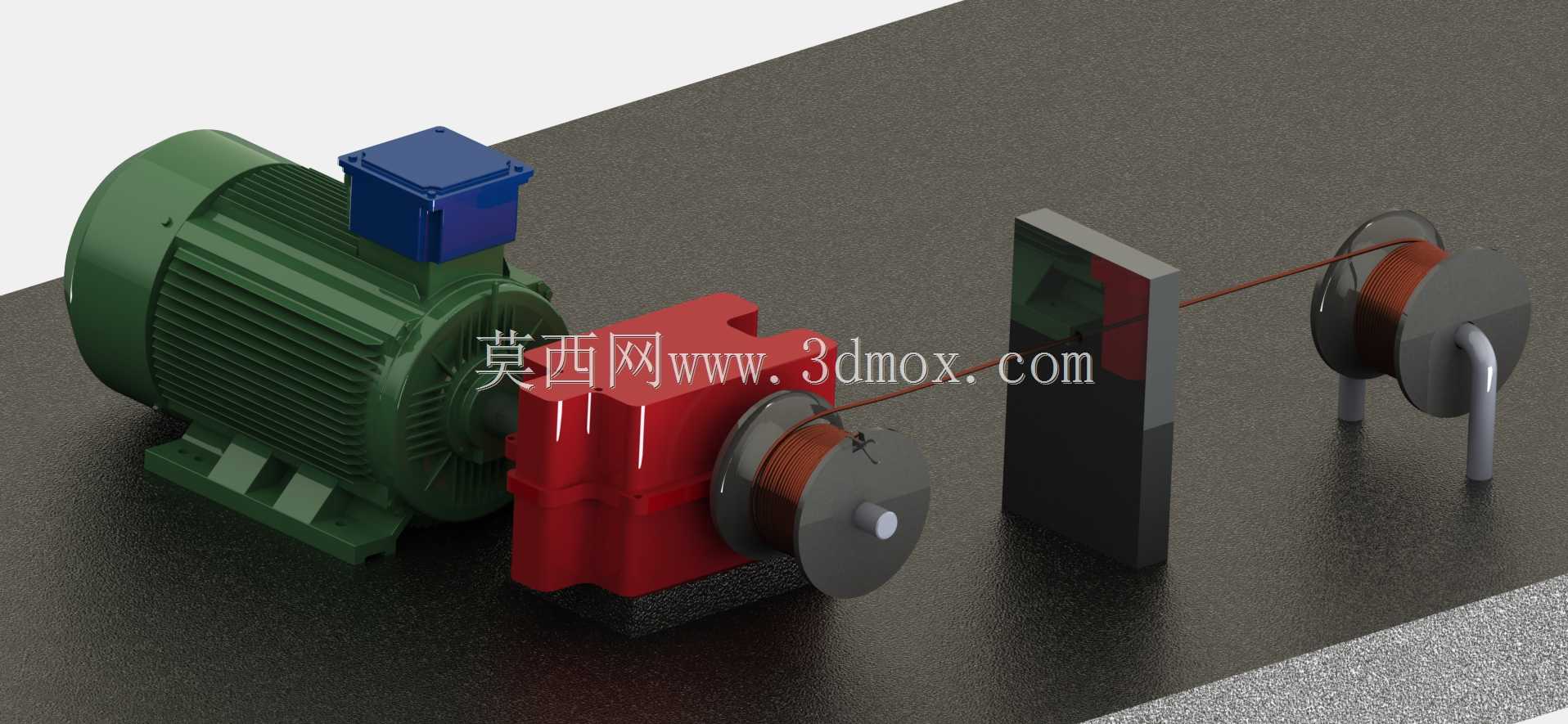

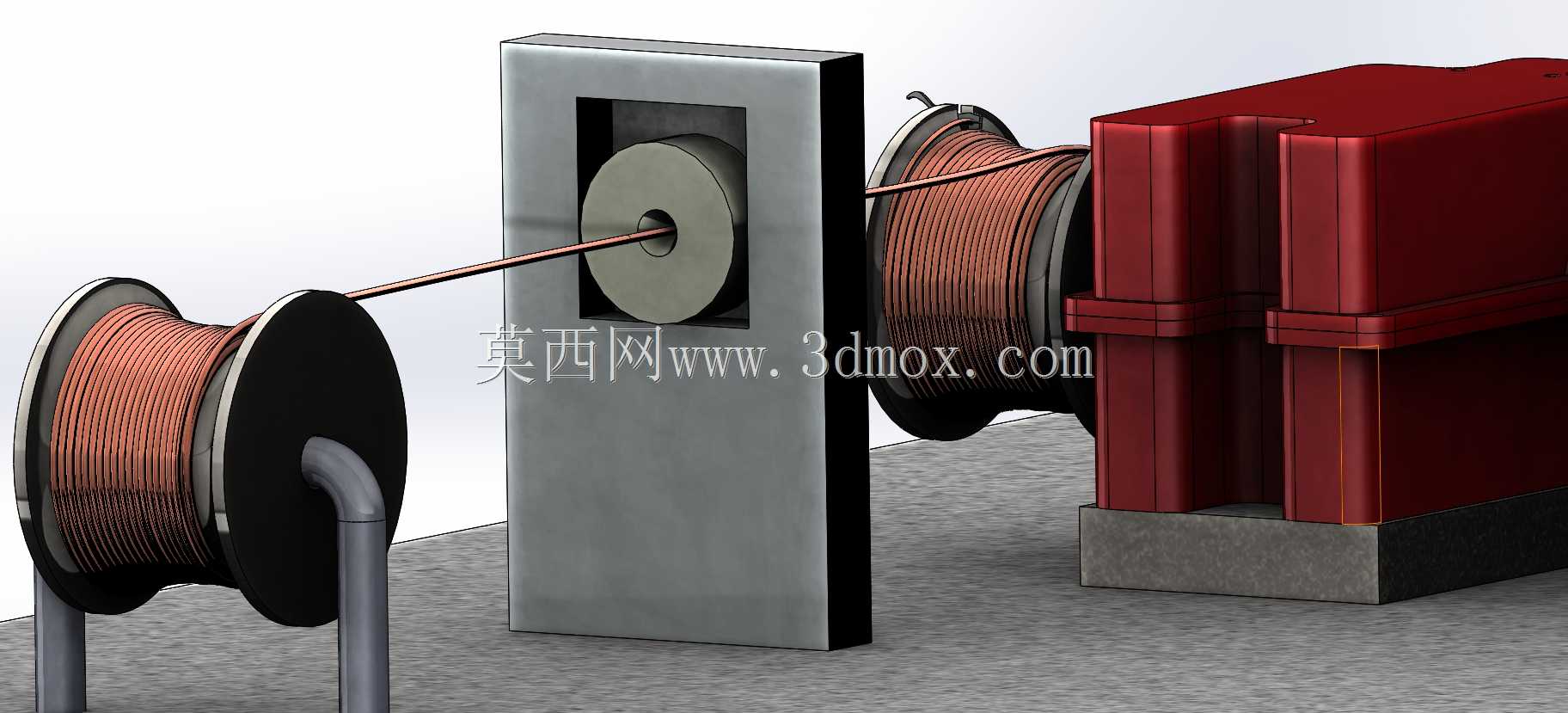

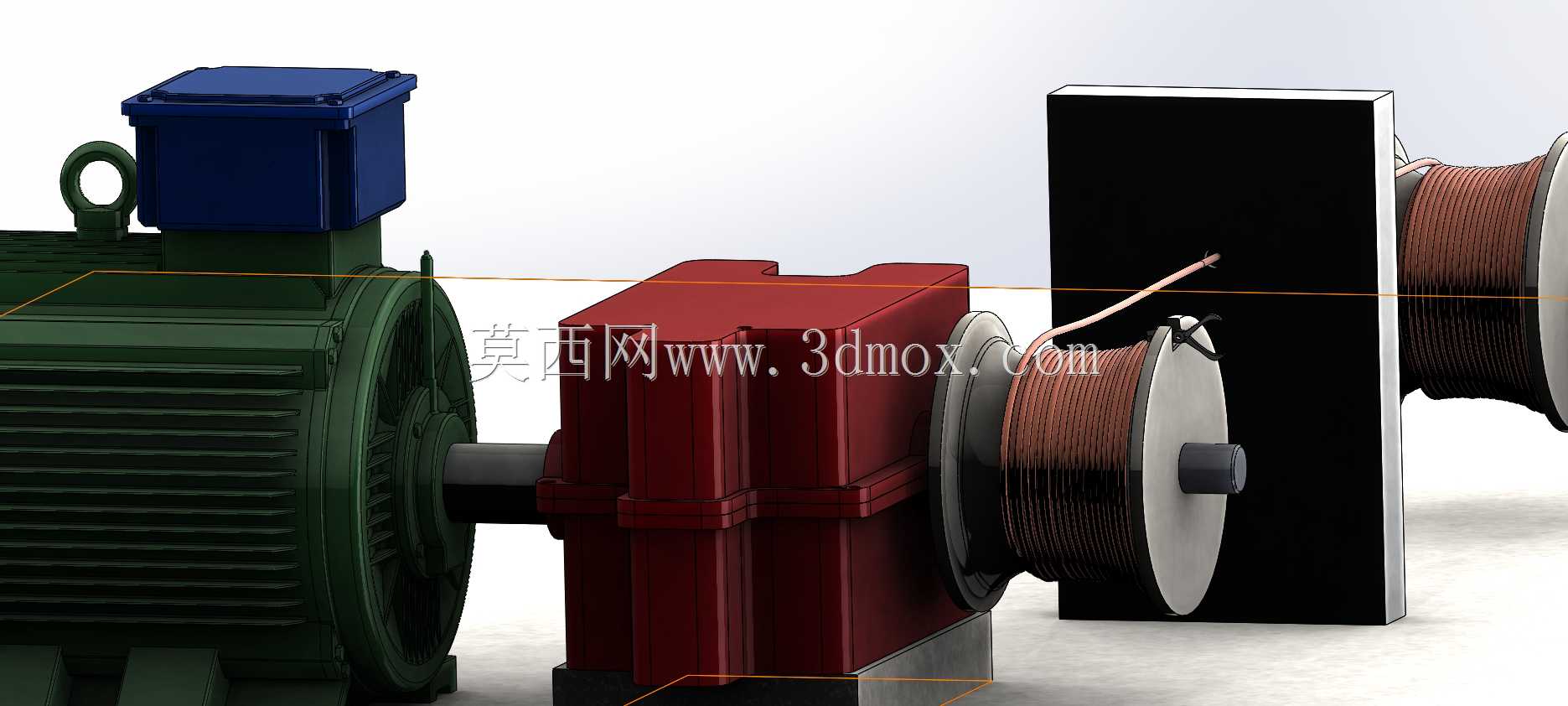

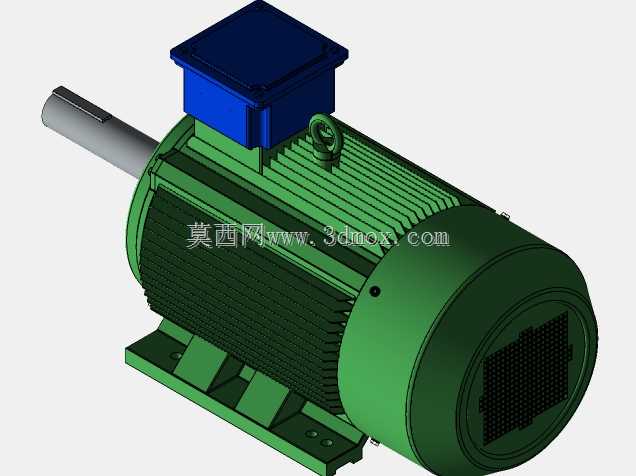

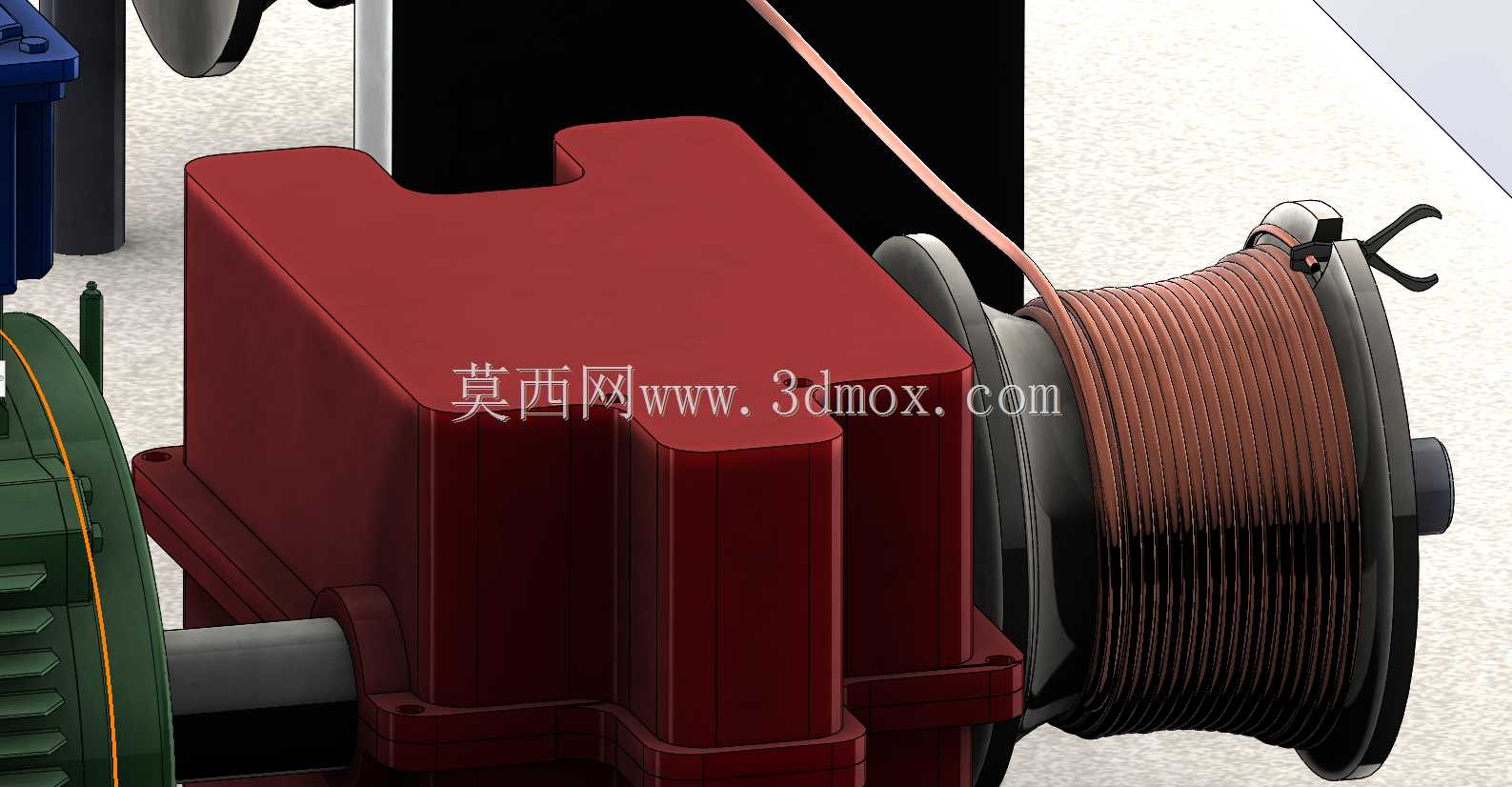

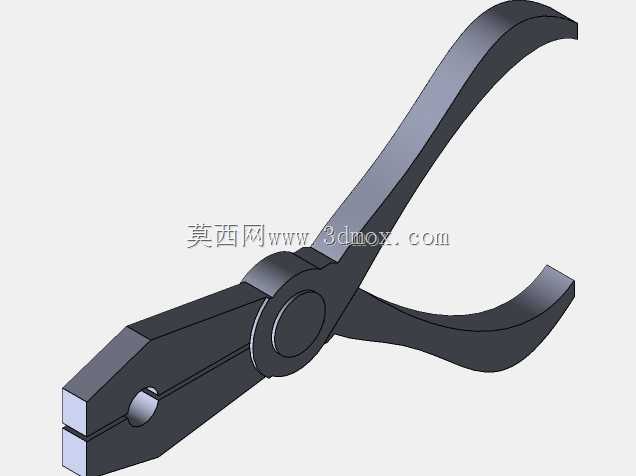

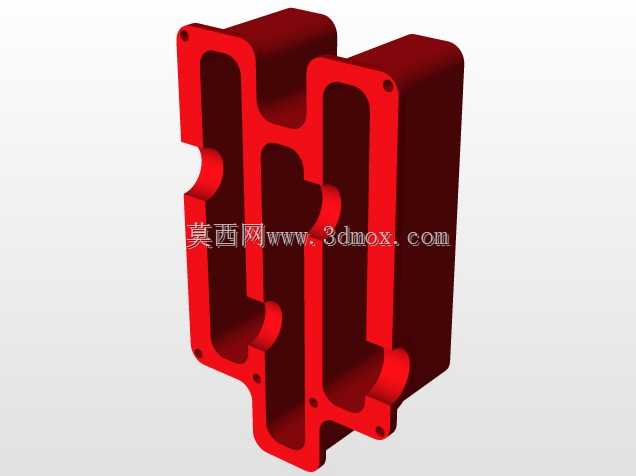

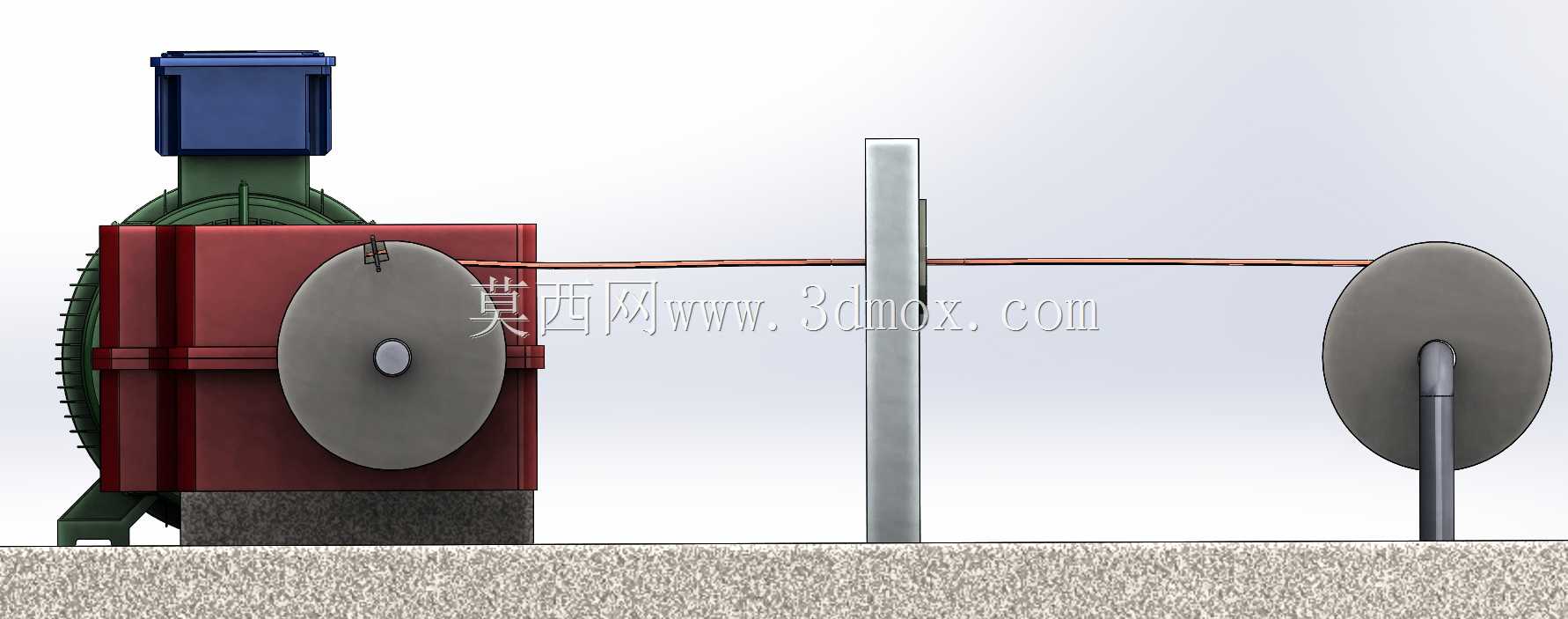

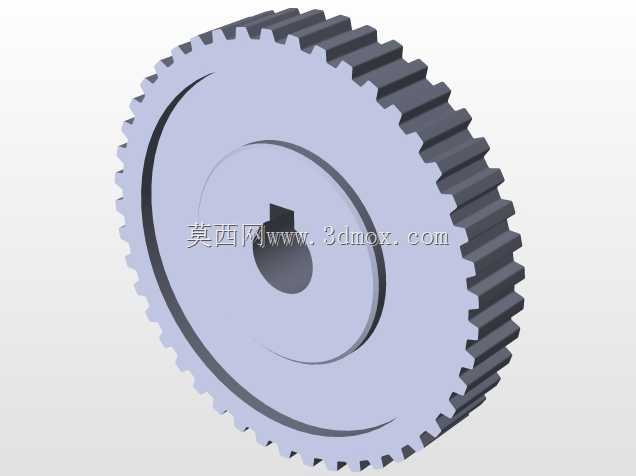

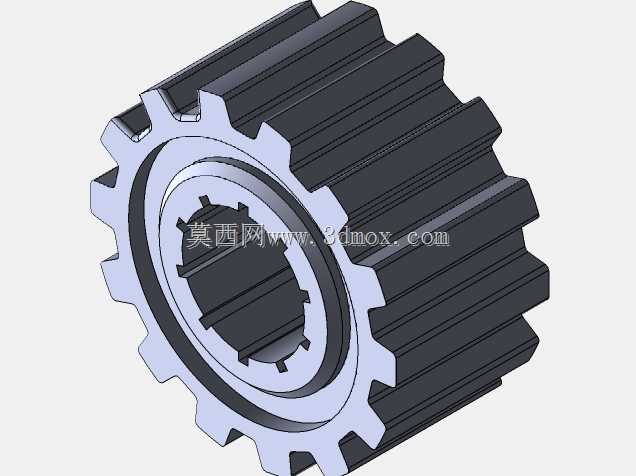

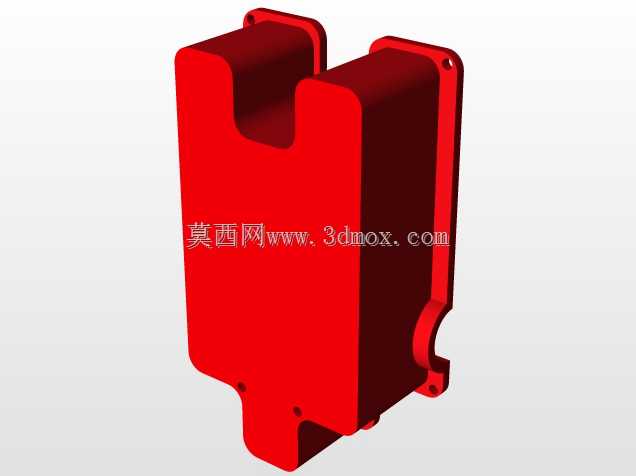

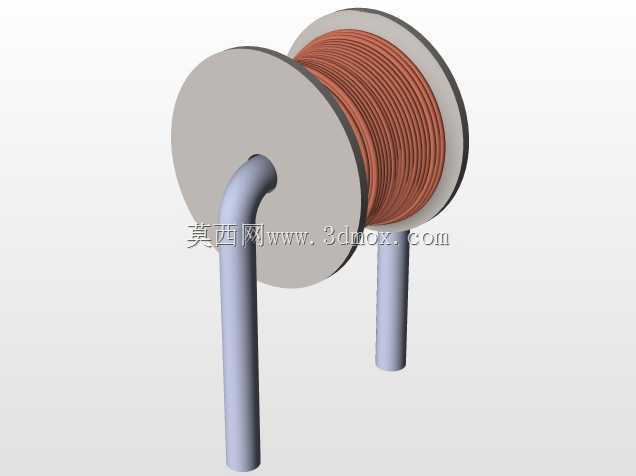

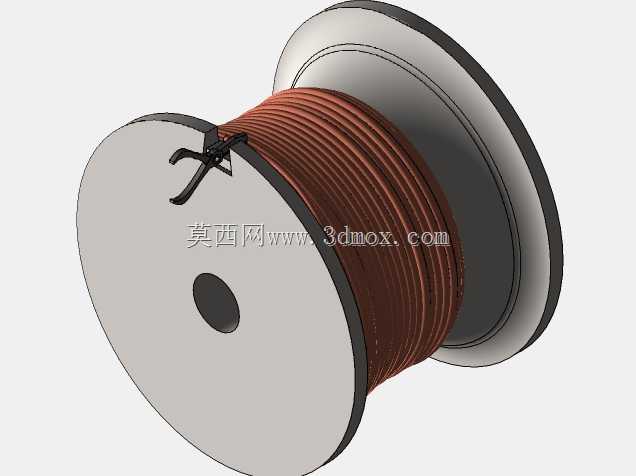

这套设备主要应用于金属线材加工、电线电缆生产、五金线材制品等行业场景，是金属线材拉拔成型工序的核心加工单元，可将粗规格的金属线材通过拉拔模具逐步缩减直径，加工为符合精度要求的细规格线材，适配铜线、铝线、低碳钢丝等多种常见金属线材的拉拔作业，广泛服务于电线电缆制造、金属丝网生产、五金紧固件加工等下游生产领域。设备整体采用卧式布局设计，核心动力单元为卧式驱动电机，通过减速传动结构为拉拔机构提供稳定的低转速大扭矩输出，保障拉拔过程中线材受力均匀，避免因拉力波动出现线材拉断、直径不均等加工缺陷。拉拔工位设置有独立的模具固定座，可根据目标线材直径快速更换对应规格的拉拔模具，模具座采用刚性支撑结构，可抵消拉拔过程中产生的径向作用力，保障模具定位精度，避免长期作业出现模具偏移导致的线材偏心问题。设备两端配置有线材收放卷机构，进线端的放卷架采用立式支撑结构，可适配大规格成卷线材的上料作业，支架预留了足够的卷料安装空间，可容纳常规工业规格的线材原料卷，出线端的收卷机构与拉拔机构保持同步转速，可将拉拔完成的线材整齐收卷为成品料卷，收卷张力可根据线材材质与直径进行适配调整，避免收卷过紧导致线材延展变形、或是收卷过松出现料卷散乱的问题。整套设备的安装边界充分考虑了车间生产线的排布需求，动力单元、拉拔工位、收放卷机构沿线材走料方向呈直线排布，各单元之间预留了足够的操作维护空间，设备底部的安装基座采用水平支撑设计，可直接固定于车间硬化地面，无需额外制作复杂的安装基础，可快速接入现有线材加工生产线。设计过程中充分考虑了设备的作业稳定性，传动结构采用封闭防护设计，避免拉拔过程中产生的金属碎屑进入传动部件造成磨损，各转动部件均设置有润滑点位，可保障设备长期连续作业的可靠性，设备的走线布局充分避让了线材走料路径，避免生产过程中线材与设备结构件发生剐蹭损伤线材表面质量。
