16mm金属带LED照明闭锁式电源按钮开关

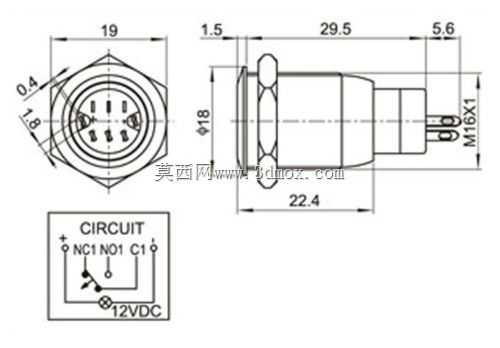

这类16mm规格的金属闭锁式带灯按钮，在工业电控场景里的适配范围很广，从小型控制柜面板、自动化设备操作站，到户外检测装置、改装车载电控回路都能见到它的应用。做结构设计时首先要考虑安装边界，这类按钮采用螺纹锁紧式安装，适配面板开孔直径严格控制在16mm，面板厚度适配范围从1mm到6mm不等，安装时从面板正面插入本体，背面通过配套的金属锁紧螺母旋紧固定，不需要额外做卡扣结构，拆装维护都很方便，接线端采用插片式接线端子，适配常规的冷压插簧，接线时不需要焊接，能大幅减少现场装配的工时。

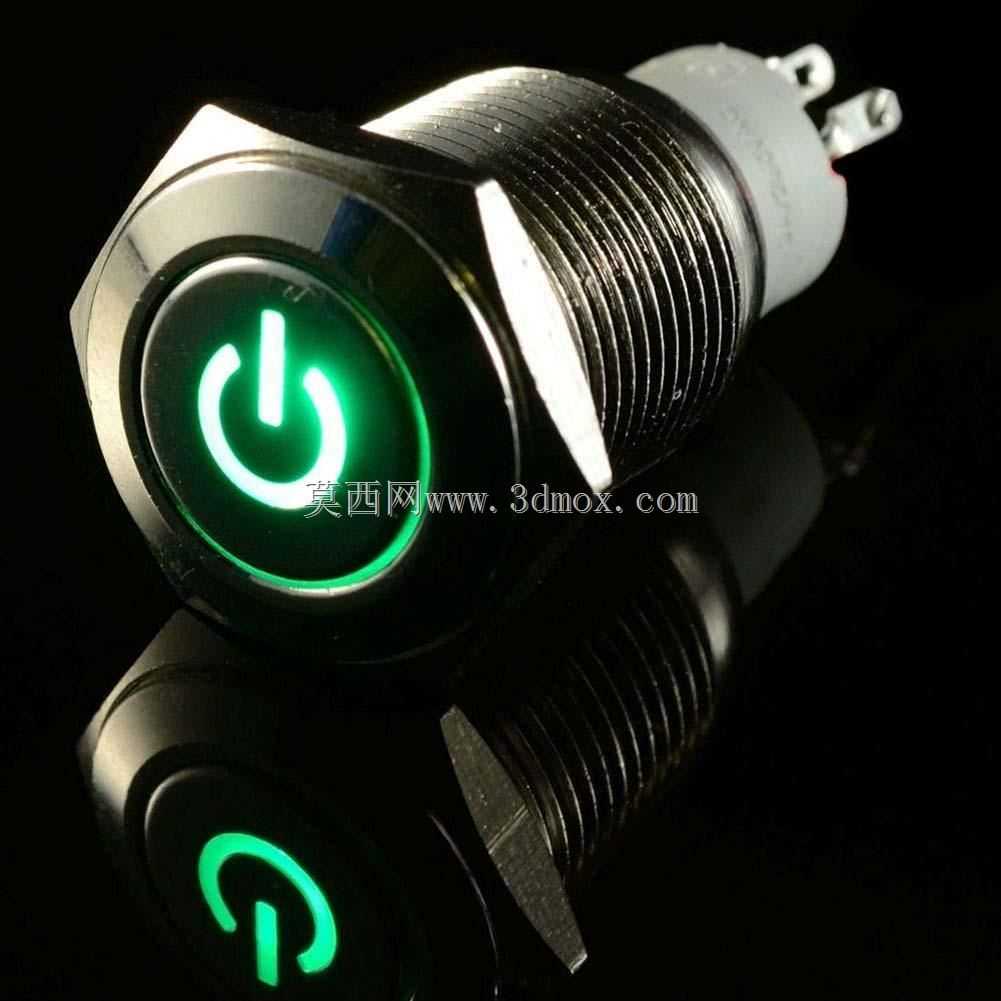

从功能特性上看，闭锁式结构意味着按一次触点保持导通、按钮锁止在接通位置，再按一次才会复位断开，和自复位按钮的点动功能形成明确区分，适合作为设备总电源启停、功能回路长期通断的控制元件，不需要操作人员持续按压维持状态。自带的LED照明环直接集成在按钮头部，和电源回路同步导通点亮，即使在光线昏暗的车间、夜间作业的户外设备场景下，操作人员也能快速识别开关的通断状态，避免误操作。金属外壳采用黄铜镀镍工艺，表面做了防滑滚花处理，既具备一定的防泼溅、抗磕碰能力，也能在频繁按动的使用场景下保持外观耐久，不会像塑料按钮那样容易出现外壳开裂、按键磨损卡滞的问题。

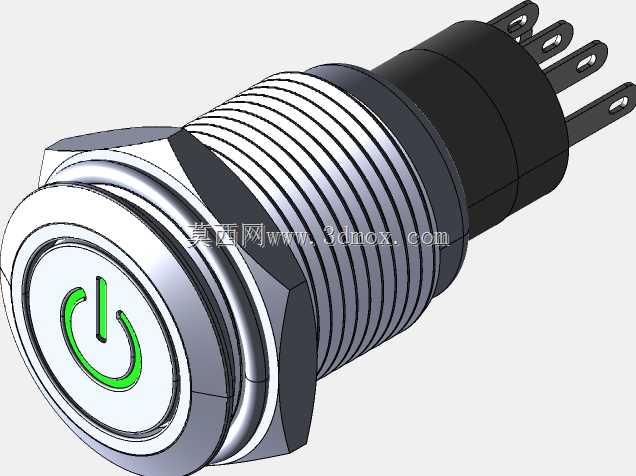

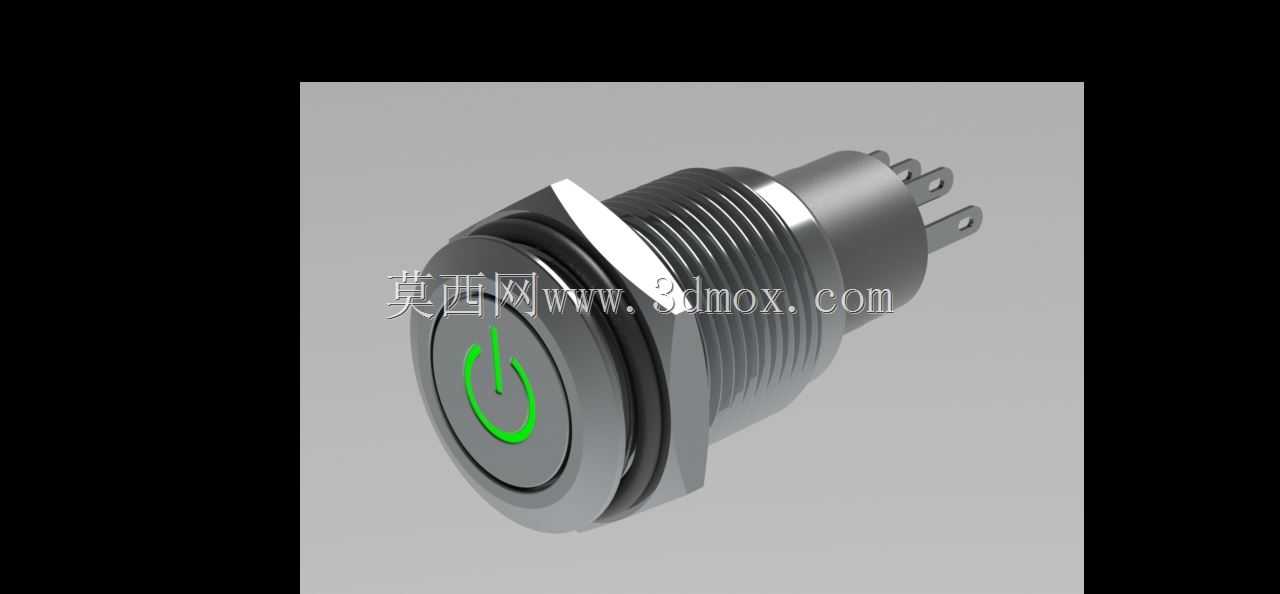

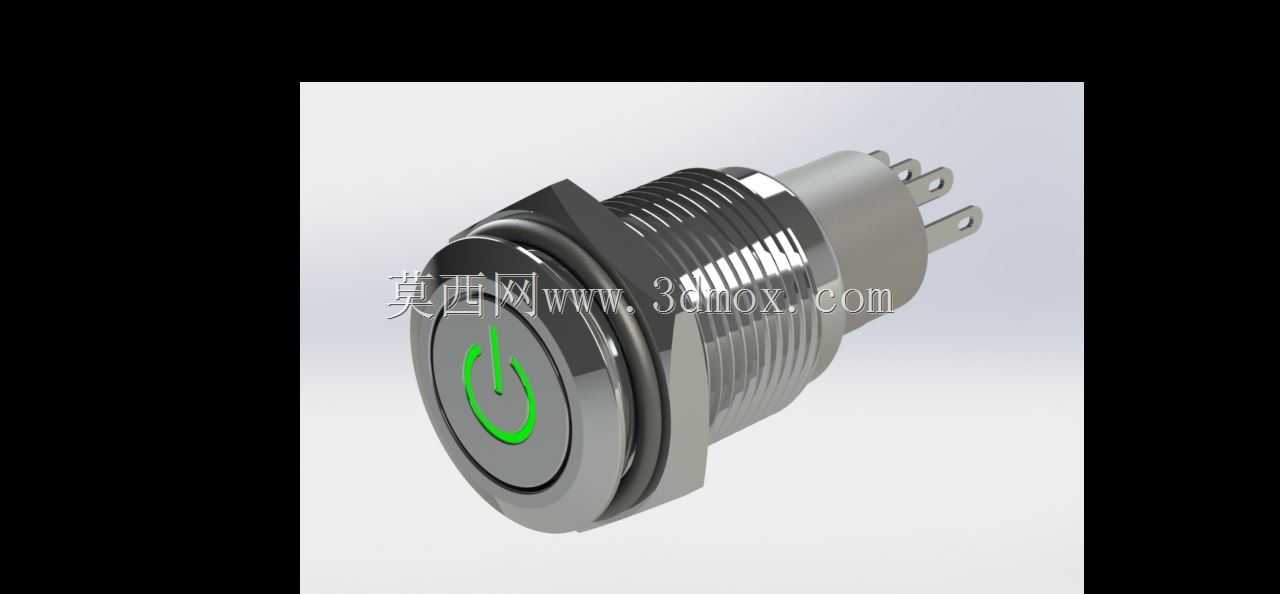

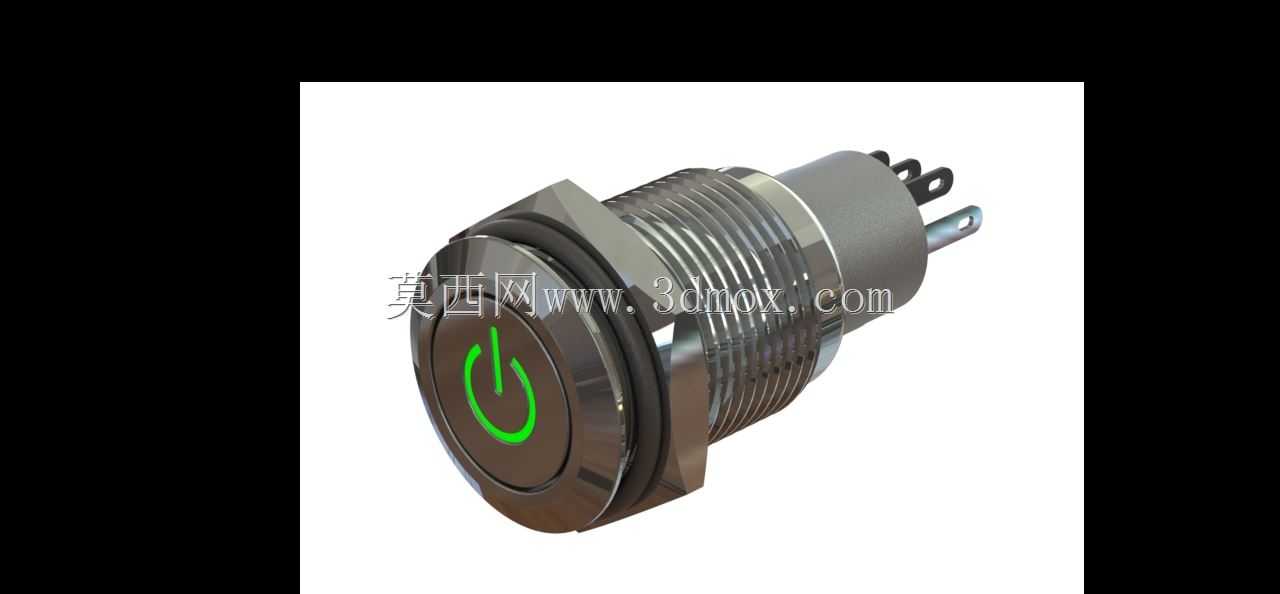

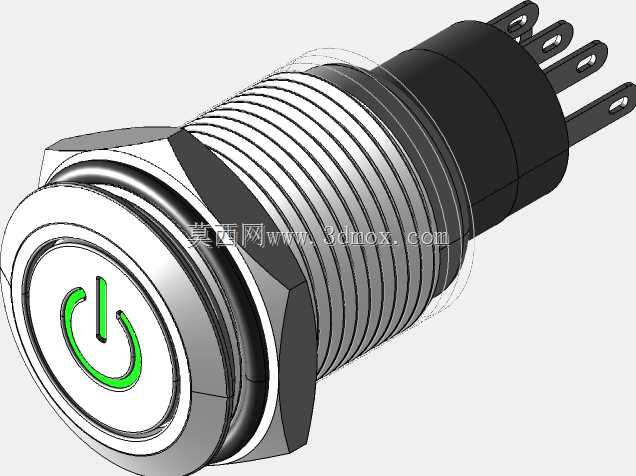

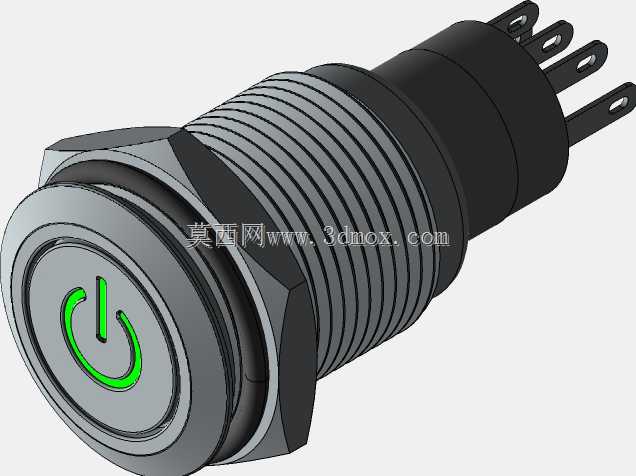

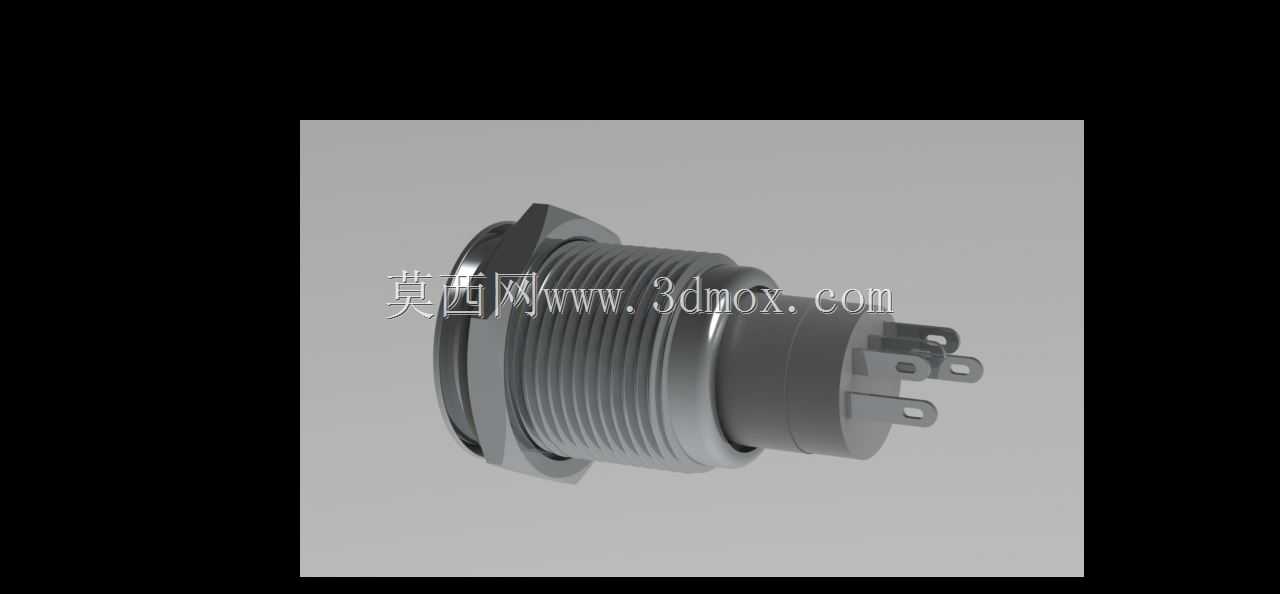

建模过程中需要重点还原几个核心结构细节：头部的六角防滑拧动位要和螺纹段的同轴度保持一致，避免安装时出现偏斜；LED透光环的环形间隙要控制均匀，不能出现宽窄不一的情况，还原实物的发光均匀度；尾部的两个接线插片要保留正确的间距和厚度，方便后续做装配干涉检查时，能直接匹配标准插簧的模型尺寸；按钮表面的电源标识符号要做凹陷处理，还原实物镭雕或者冲压的标识质感，而不是简单的贴图覆盖。做设备选型搭配时，这类开关的金属外壳可以直接接设备地回路，提升电控系统的抗干扰能力，12V的供电电压也能和多数工业低压控制回路、车载电控系统直接匹配，不需要额外加装分压电阻，简化外围电路设计。在面板布局设计时，要注意这类按钮的头部突出面板高度约8mm，相邻按钮的中心间距建议留到25mm以上，避免操作时误触相邻开关，背面的接线端要预留至少30mm的纵深空间，方便接线和后续维护操作。
