双泵组集成式液压动力供油装置

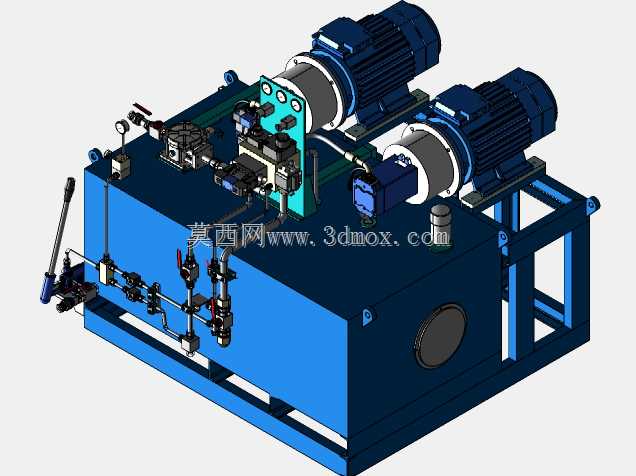

这套集成式液压动力供油装置，主要面向需要持续稳定高压液压动力输出的工业场景，常见于重型工装夹具夹紧回路、大型自动化生产线的执行元件驱动、专用机床的进给与夹紧动作供油、工程设备辅助机构的动力供给场景，可同时为多组不同压力等级的液压执行元件提供匹配的压力油输出，适配需要双泵合流或者独立供油的复杂液压回路需求。整体采用下置式矩形焊接油箱作为承载基体，油箱侧面开设清洗检修口，便于后期运维时清理油箱内部沉积的油液杂质，油箱顶部预留的安装平面直接集成两组电机泵组，泵组与阀块之间采用硬管衔接减少管路压力损失，阀组采用叠加式安装布局，将溢流阀、单向阀、压力表开关、手动卸荷阀等元件集中布置在统一阀块上，大幅减少外接管路的接头数量，降低系统泄漏概率。设计阶段优先考虑安装边界的紧凑性，整体框架采用型钢焊接成型，油箱底部与框架之间预留足够的散热间隙，同时兼顾叉车转运的叉取空间，侧面布置的手动泵组件可在主泵断电或者故障状态下实现应急压力输出，保障设备停机状态下的安全动作需求。油箱顶部的管路布局充分考虑操作维护空间，压力表朝向操作人员常站立的观测侧，截止阀、蓄能器接口等操作元件的布置高度符合人体工程学操作范围，避免后期运维时出现操作干涉。两套电机泵组可根据系统负载需求实现单泵独立供油或者双泵合流供油，低压大流量工况下双泵同时工作提升动作响应速度，高压保压工况下可单泵工作降低能耗，阀组上预留的测压点可直接接入检测设备，快速排查系统压力异常问题。整套装置的安装地脚预留标准螺栓孔位，可直接固定在车间设备基础或者移动设备的机架上，外接油口采用统一标准的法兰连接形式，便于现场管路的快速对接，油箱侧壁设置的液位液温一体元件可实时观测油液状态，回油区内置的过滤器可对回油进行全流量过滤，避免杂质进入泵组造成元件磨损。
