三轴自卸半挂运输拖车结构设计

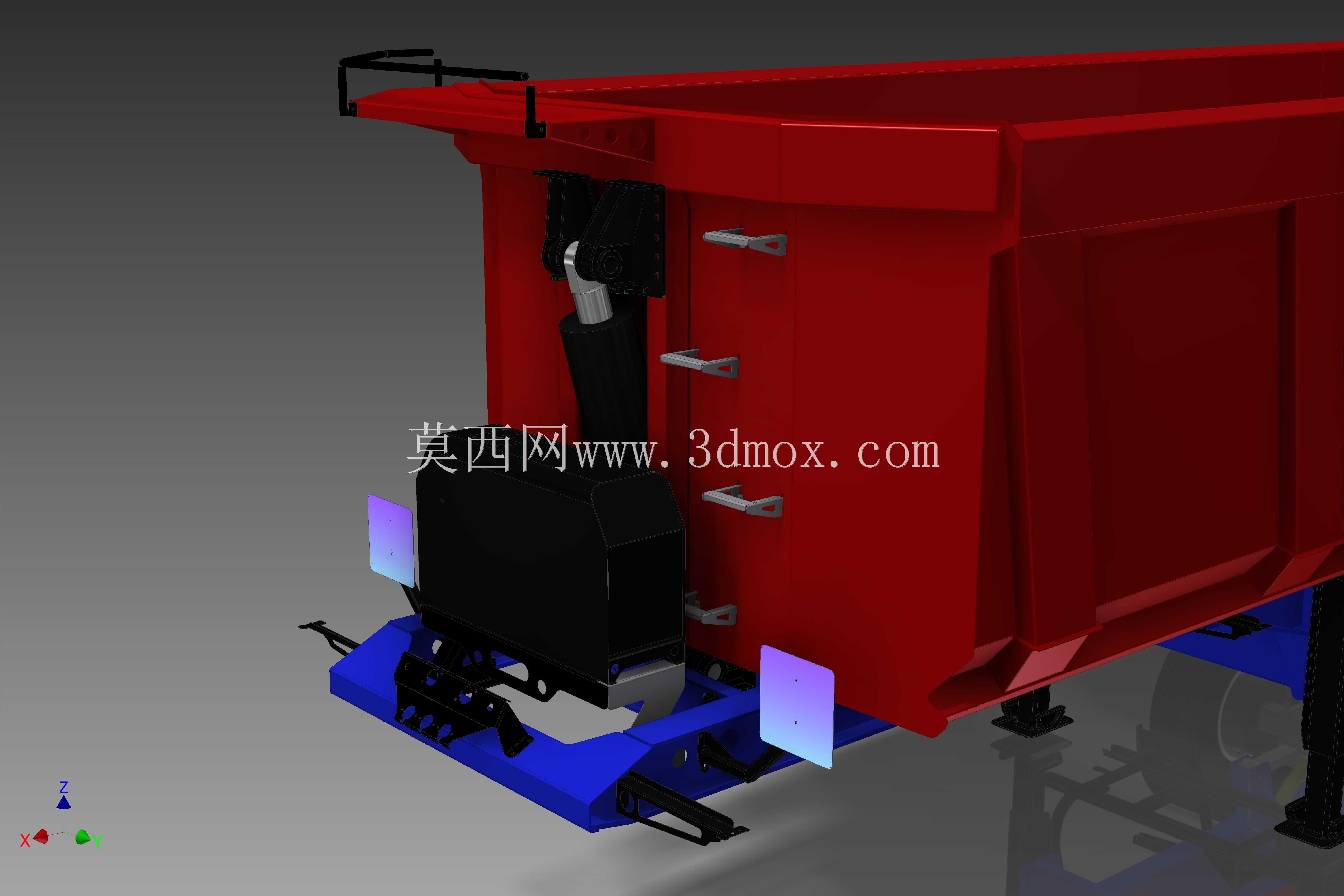

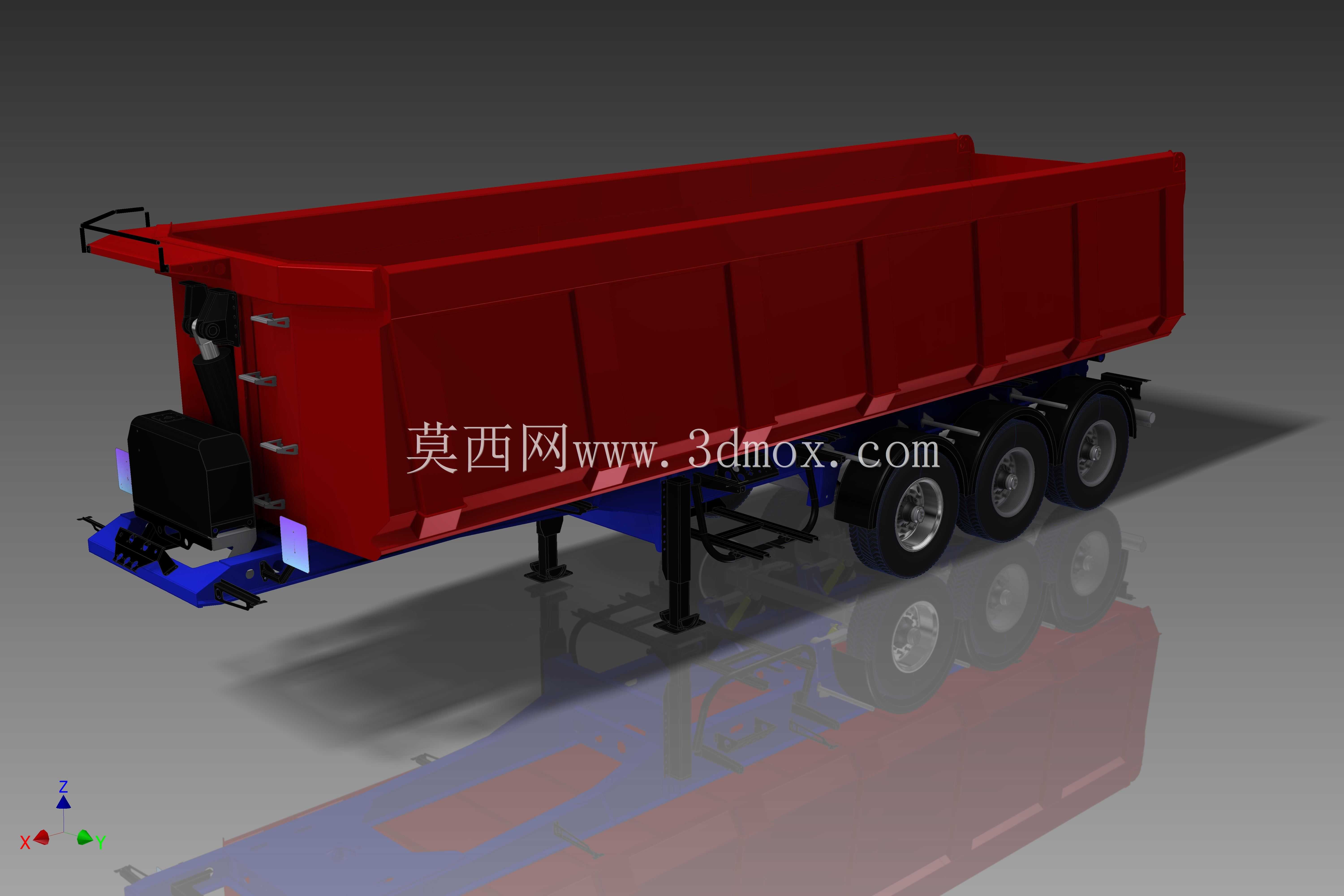

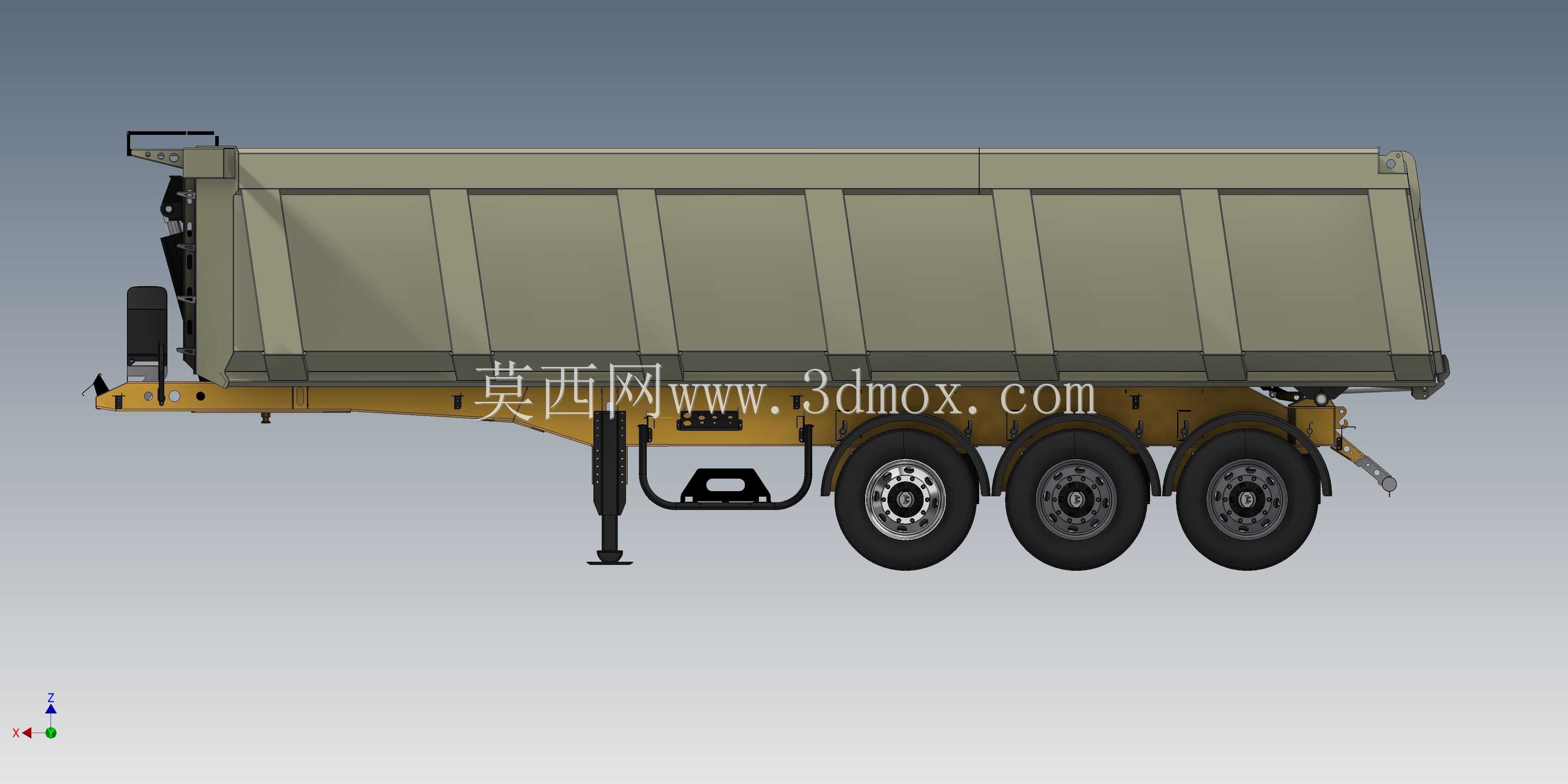

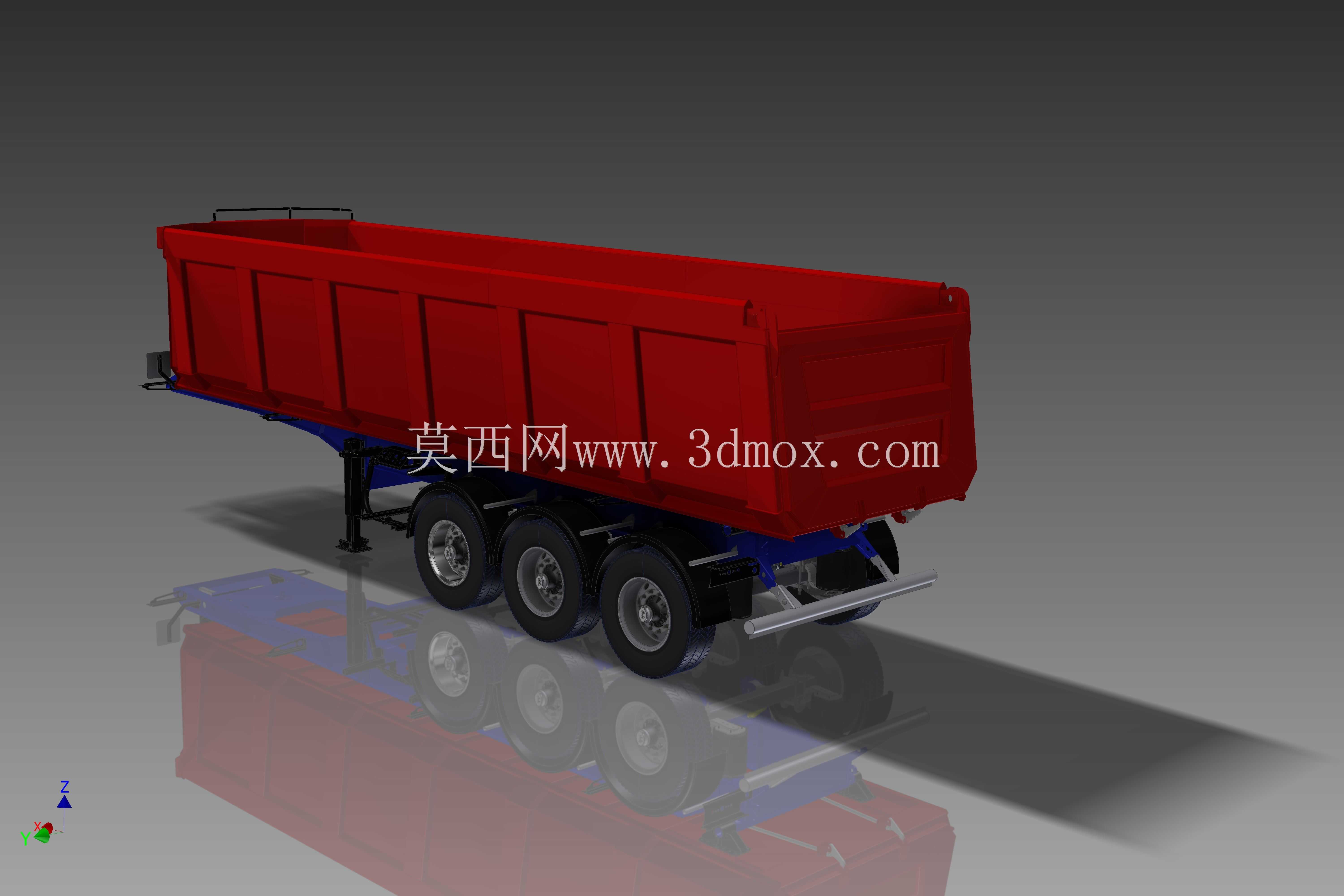

这款三轴自卸半挂拖车主要面向散装物料转运场景，在矿山开采、基建施工、渣土清运、粮食散货运输等场景中承担核心运输功能，可搭配主流牵引车头完成挂接，适配多数干线公路与施工便道的通行条件。设计阶段优先考虑重载工况下的结构可靠性，车箱采用U型截面加横向加强筋的布局，相比传统矩形车箱，卸料时残留物料更少，同时侧围抗涨厢能力更强，能承受散装砂石、矿石等高密度物料的侧向挤压，车箱前部预留的液压举升缸安装位，匹配行业通用的多级伸缩式液压缸，举升角度可达到45度以上，确保粘性物料也能顺利卸净。行走部分采用三轴并装布局，单轴额定载荷符合公路货运重载标准，板簧悬架搭配减震阻尼块，可过滤非铺装路面的颠簸冲击，减少车架交变应力集中，支腿布置在牵引销后方的车架纵梁位置，采用机械联动式结构，脱挂时可稳定支撑整车前部载荷，避免车箱前倾失稳。车架主纵梁采用变截面高强钢焊接结构，牵引销区域做了双层板加强，后部安装有防钻保险杠与卸料导向槽，侧面预留了挡泥板、灯具、气路接头的安装孔位，所有安装边界尺寸均符合半挂车通用互换要求，无需额外改制即可匹配标准牵引车头的气路、电路接口。车箱尾部的铰接式尾门采用自动锁止结构，举升时随重力自动开启，回落时靠锁紧挂钩自动闭合，无需人工手动操作，降低卸料环节的人工劳动强度。设计过程中对整车的轴荷分配做了反复校核，满载状态下牵引销处载荷、三轴轴荷均处于法规要求区间，避免出现轴荷超限导致的轮胎异常磨损、制动性能下降问题，同时车架上的各类管线布置预留了足够的运动间隙，避免举升过程中管线被拉扯磨损。
