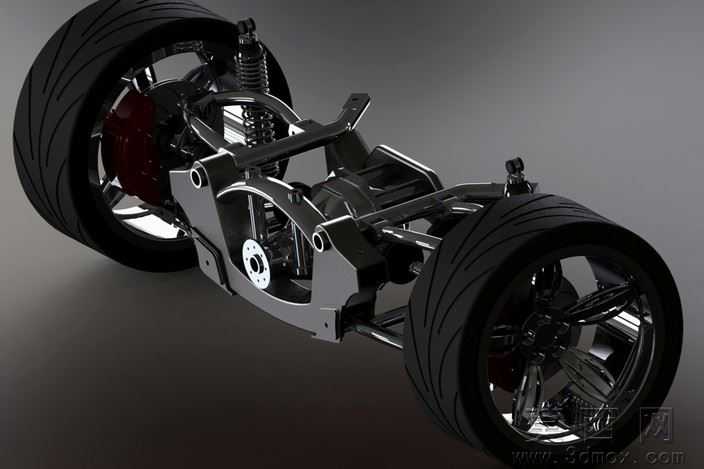

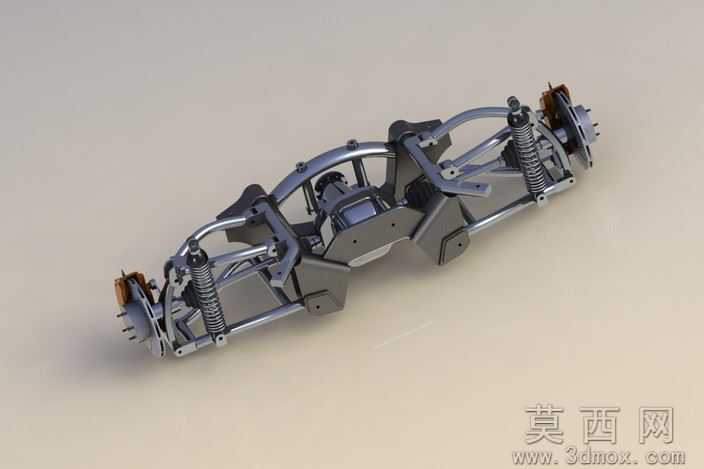

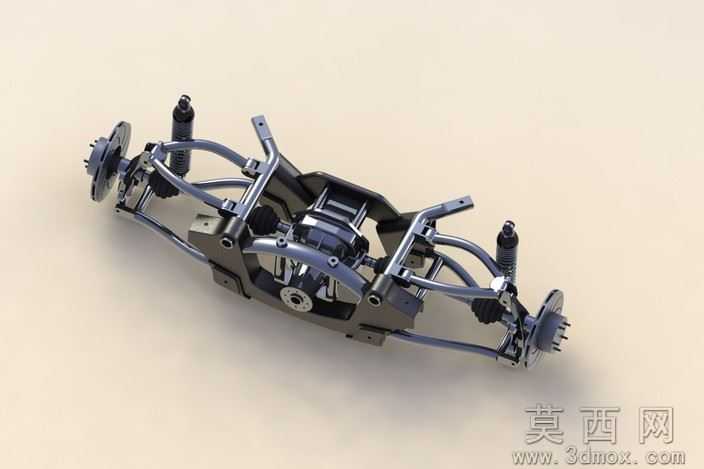

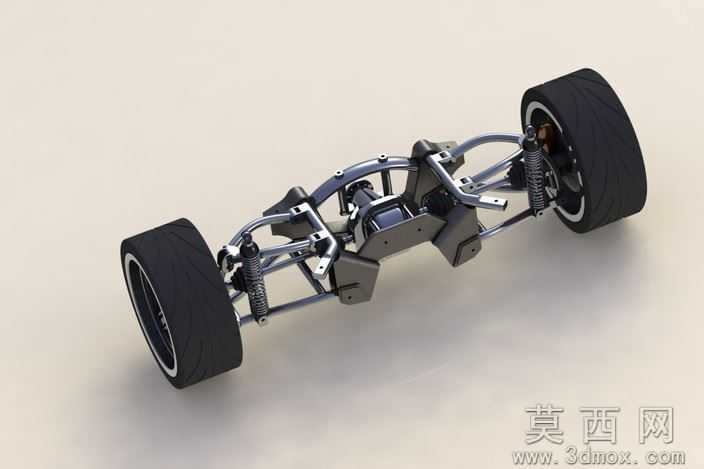

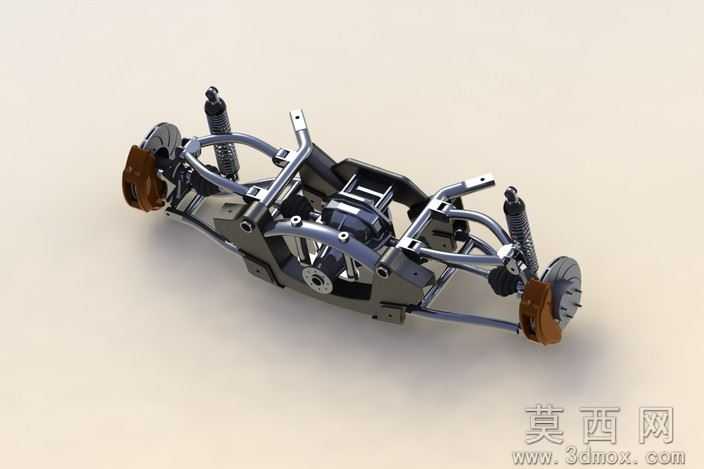

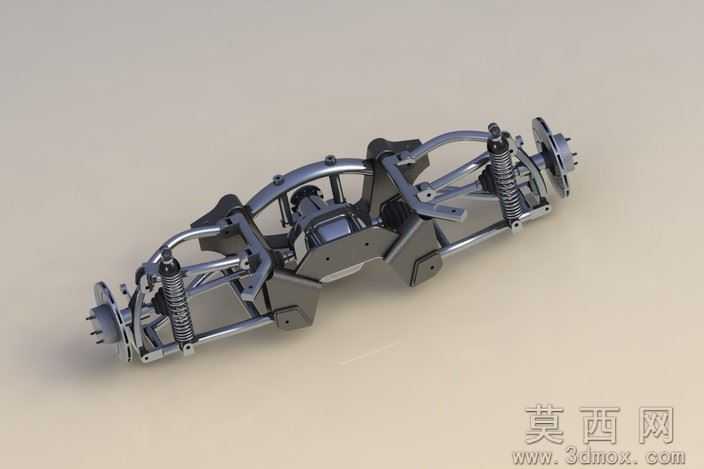

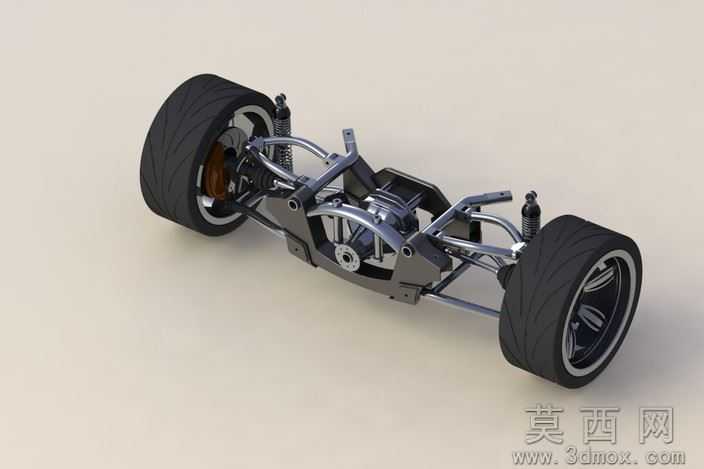

汽车后轮独立悬架集成结构三维模型

本模型为汽车后轮独立悬架集成结构，建模阶段以实车底盘后轮系统的测绘参数为基准，在SolidWorks2012环境中完成全参数化建模，首先搭建后轮轮距、主销内倾、后倾角等核心定位基准，依次绘制车轮轮辋、轮胎、转向节、控制臂、减震器总成、驱动半轴、副车架等核心零件的草图，通过拉伸、旋转、扫描、放样等基础特征完成零件实体构建，对减震器弹簧、螺栓连接副、刹车盘卡钳等细节结构做精细化建模，所有零件间采用标准配合、高级配合完成装配约束，完整还原后轮系统的运动自由度，可模拟车轮跳动、减震压缩的真实运动状态。参数设计阶段严格匹配民用乘用车后轮系统的通用尺寸规范，轮胎外径、轮辋宽度、悬架行程、减震器阻尼安装位、控制臂铰接点间距均参考量产车型参数设定，所有尺寸可通过参数表直接修改，适配不同轴距、轮距的车型改型设计需求，模型无冗余特征、无破面，装配干涉率为零。渲染材质阶段对不同零件匹配对应材质属性，轮胎采用高阻尼橡胶材质，添加胎面纹理与橡胶哑光质感，金属结构件根据工艺区分材质，控制臂、副车架采用冲压钢材质添加电泳漆面质感，减震器活塞杆采用抛光金属材质，螺旋弹簧采用弹簧钢哑光金属质感，刹车盘采用铸铁磨砂质感，轮毂采用亮面铝合金材质，渲染后可清晰区分各部件结构，直观呈现装配关系。结构原理上完整还原独立后悬架的工作逻辑，左右车轮通过独立的控制臂与副车架连接，减震器与螺旋弹簧承担垂直方向的震动过滤，驱动半轴传递差速器输出的动力至车轮，转向节预留刹车安装位与轮速传感器安装位，可清晰展示后轮在承载、驱动、减震、制动过程中的受力传递路径，完整呈现独立悬架相比非独立悬架的结构优势。软件兼容方面，模型提供STEP、IGES通用中间格式文件，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，同时保留SolidWorks2012原生文件，包含完整特征树与装配约束，支持不同版本SolidWorks直接打开编辑，无需额外修复。研发教学应用层面，该模型可用于汽车底盘设计研发阶段的结构验证、运动干涉检查、悬架K&C特性仿真分析，也可作为高校汽车工程专业《汽车构造》《底盘设计》课程的教学演示模型，帮助学习者直观理解后轮独立悬架的结构组成与工作原理，也可用于汽车维修培训的结构讲解教具，辅助从业者掌握后轮系统的装配逻辑与检修要点。
