手摇式精密位移手动作业台结构

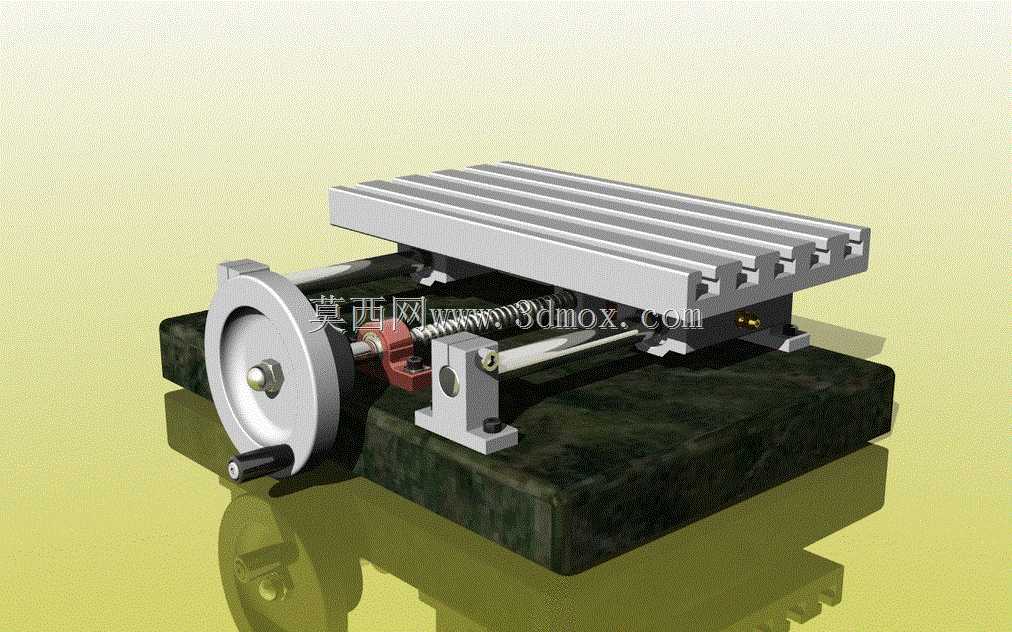

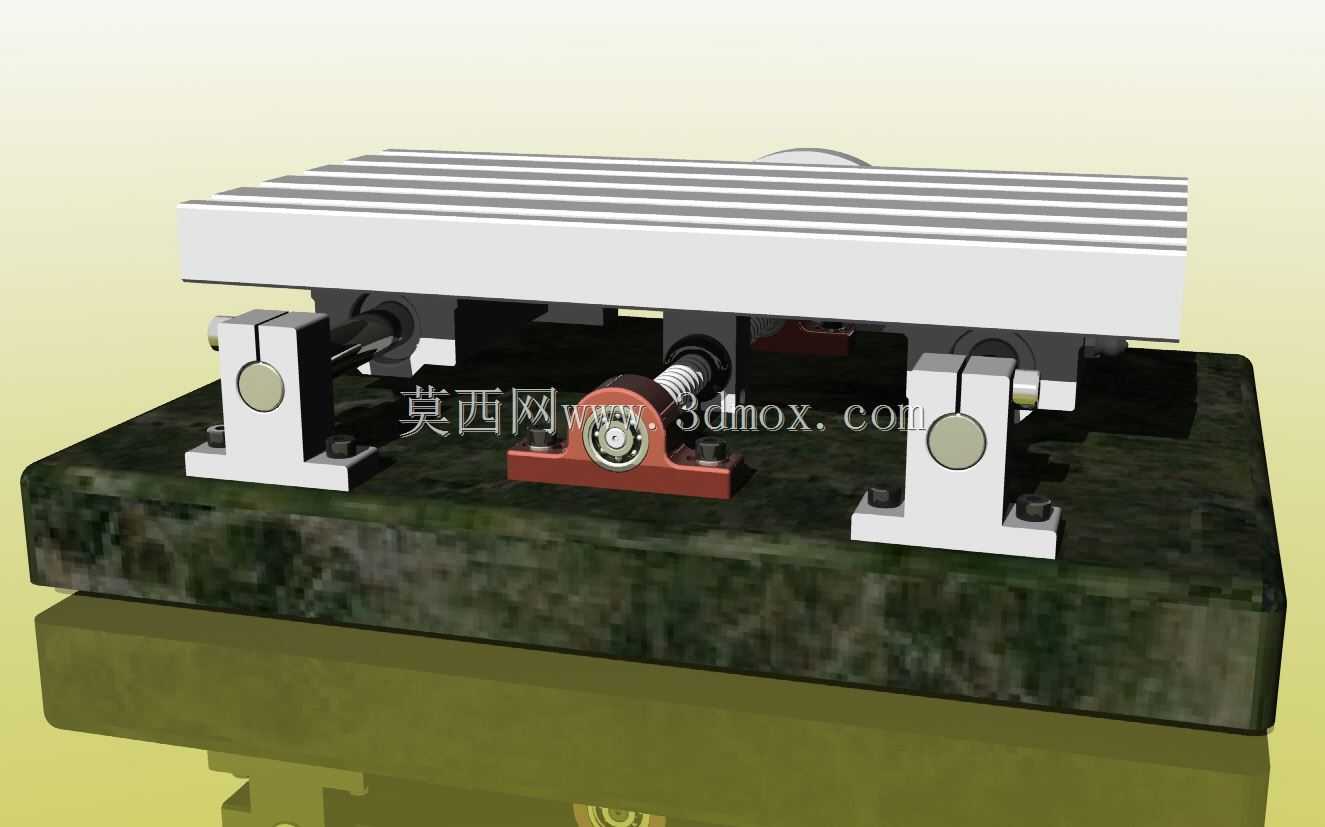

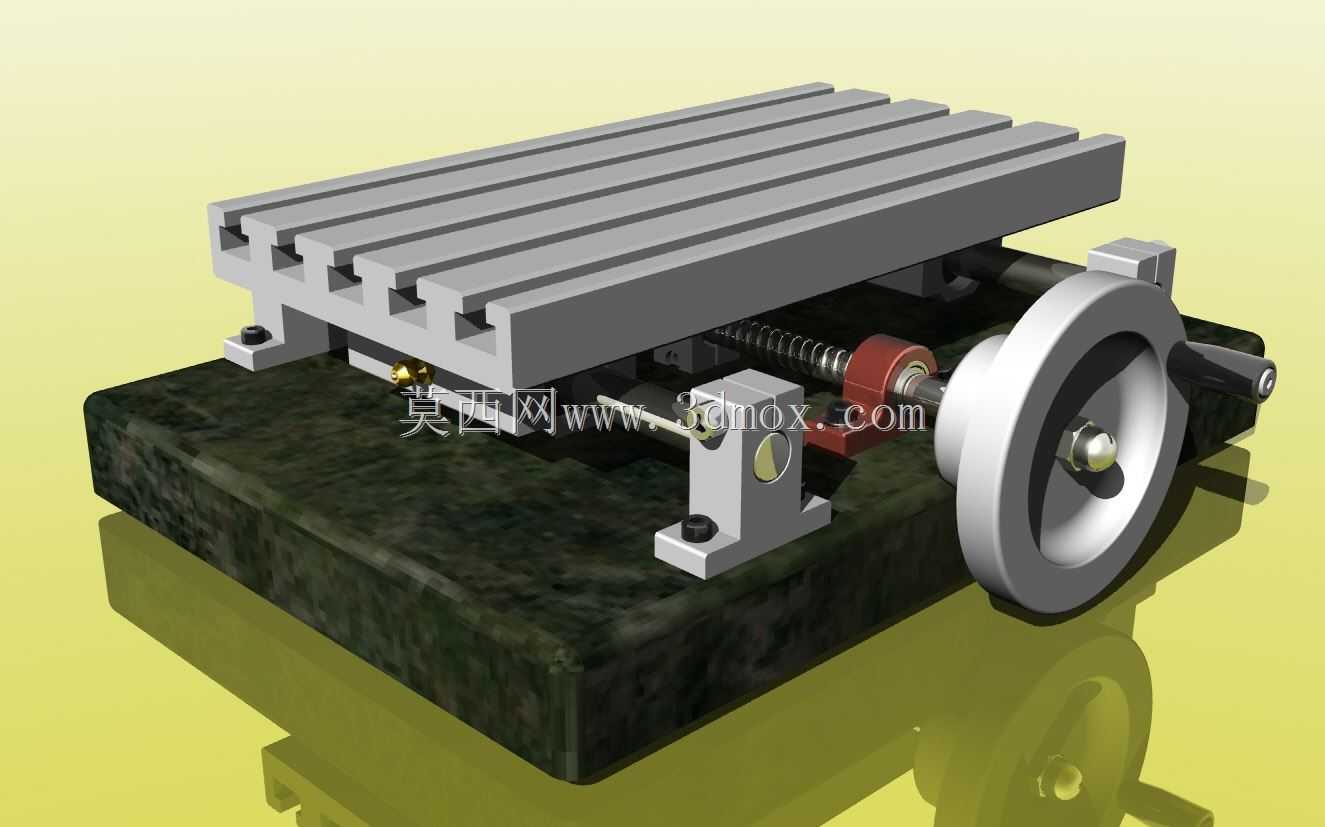

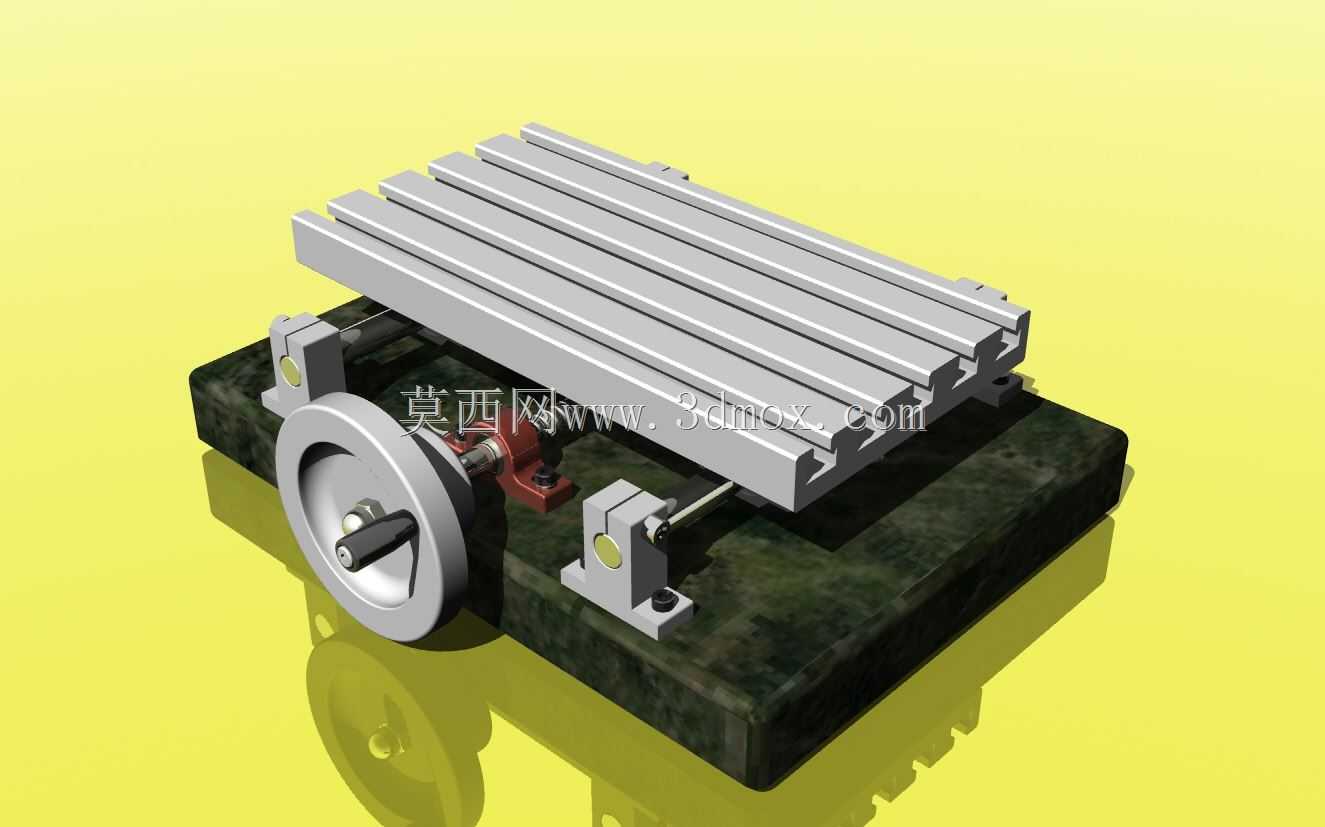

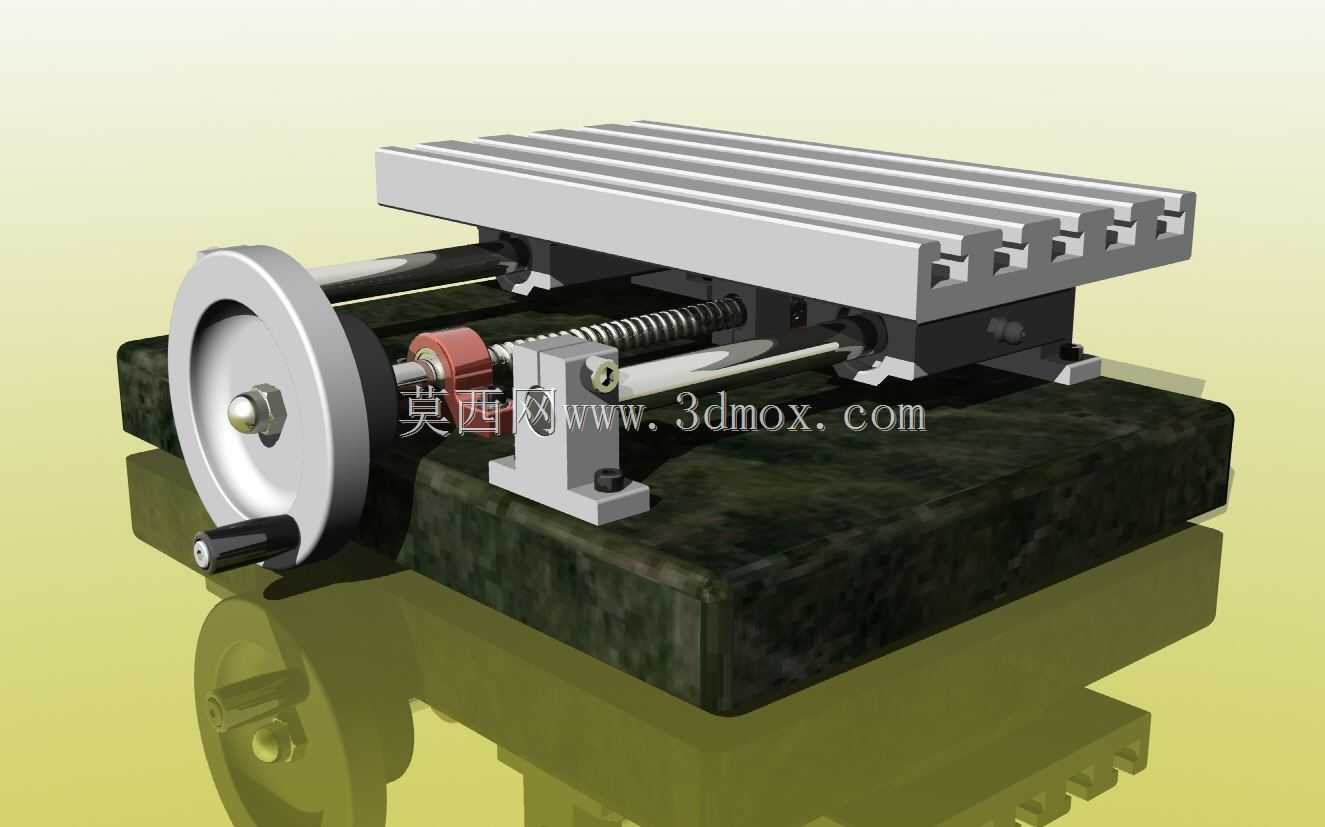

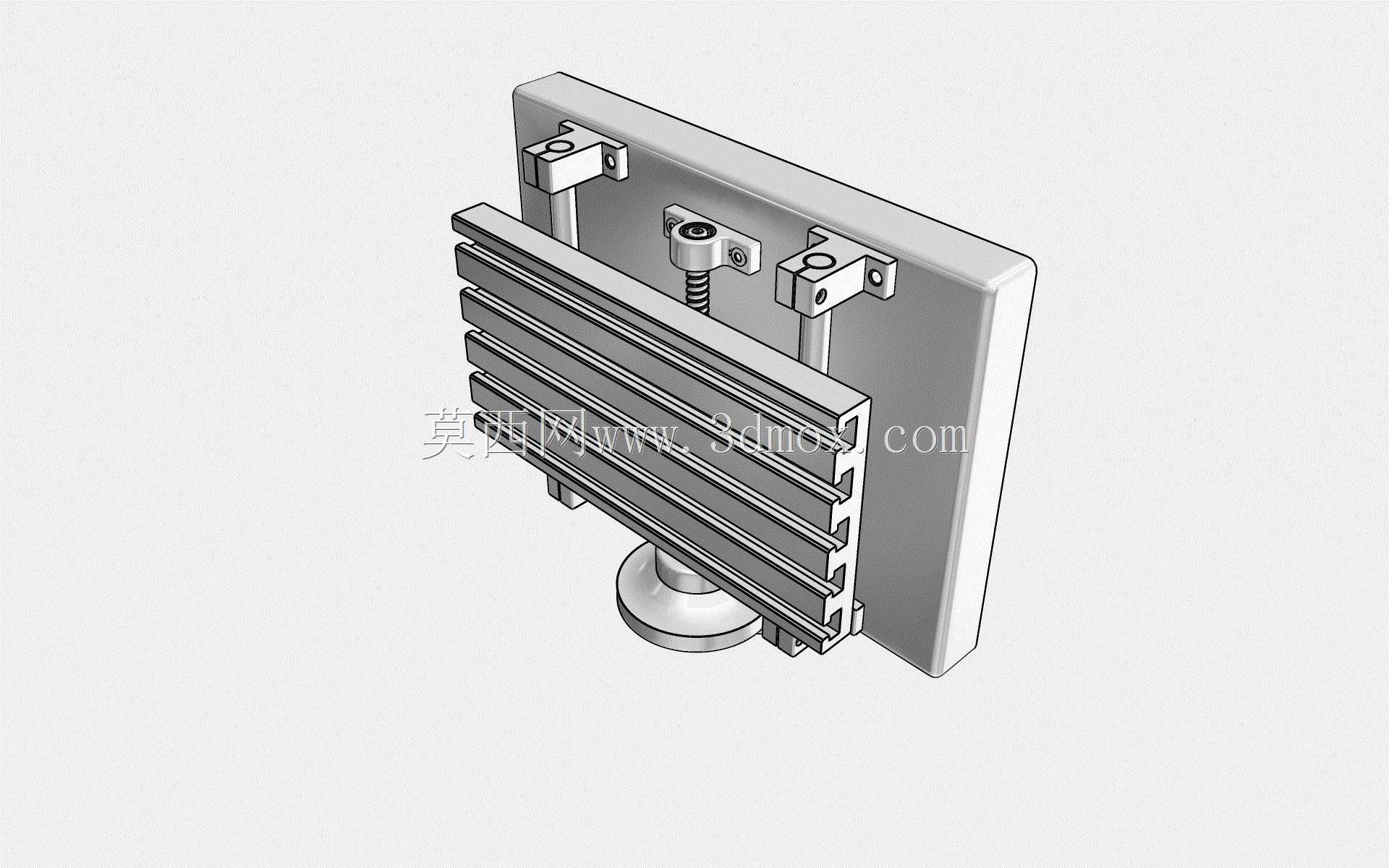

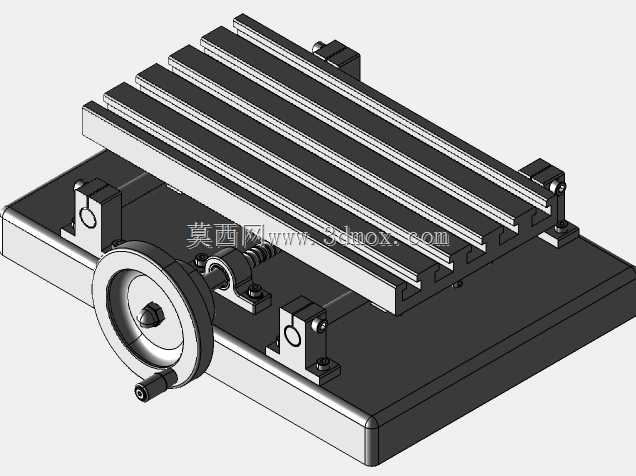

这款手动位移作业台，常被布置在机加工工位的旁侧检测区、工装装配的对位工位，或是小型实验台的试样装夹区域，用来完成工件位置的手动微调，满足小行程内的精准对位需求，不需要接入气动或动力线路，纯机械传动的结构让它在无供电的检修现场也能正常使用。从结构设计来看，它采用大理石材质作为底座基体，这类材料的热变形系数极低，长时间放置在车间环境中也不会因为昼夜温差产生明显的形位偏差，底座的平面度经过精磨处理，能为上层的传动组件提供稳定的安装基准，避免基础形变带来的进给误差。上层的装夹台面开有平行T型槽，槽间距按照通用工装的装夹尺寸设计，可以直接配合T型螺栓固定待加工工件、检测夹具或是小型工装模组，不需要额外打孔适配，台面的边缘做了倒角处理，避免装配时刮伤操作人员的手部。传动部分采用丝杠加直线导轨的组合结构，手轮直接连接丝杠输入端，转动手轮时丝杠带动丝母座拖动上层台面沿导轨方向做直线位移，导轨选用的是矩形滑动导轨，承载能力比同规格的滚珠导轨更高，能承受偏载工况下的切削力或是装夹冲击力，丝杠的导程经过匹配设计，手轮每转动一圈，台面的进给量控制在合理区间，配合手轮上的刻度圈，可以实现0.02mm精度级别的位置微调，满足对位、进给的精度要求。手轮的侧边配有锁紧手柄，当台面调整到目标位置后，扳下锁紧手柄就能直接锁死丝杠的转动，避免加工过程中因为振动导致台面移位，不需要额外加装锁紧机构。安装边界方面，底座的四个角预留了沉头安装孔，可以直接通过螺栓固定在标准作业台的台面或是设备机架的安装面上，安装孔的孔位按照通用工业铝型材的间距设计，适配多数常规机架的安装尺寸，整体的高度控制在低位区间，不会占用过多的垂直安装空间，上层台面的行程覆盖常规小范围调位的需求，不需要额外加装延长滑台就能满足多数手动对位的工况。在实际使用中，这类手动工作台常被搭配在小型钻床的工位上，用来调整工件的钻孔位置，也会被用在二次元影像测量仪的载物台改装场景，或是工装试装时的位置微调环节，纯机械的结构几乎没有维护成本，只需要定期在丝杠和导轨的接触面涂抹润滑脂，就能保证长时间的进给顺畅，不会出现卡滞、窜动的问题。设计时特意将传动组件的防护做了简化，没有加装全封闭的防护罩，一方面是方便日常清理切屑和灰尘，另一方面也能快速观察传动部件的磨损情况，及时做维护调整，适合车间多尘、多切屑的使用环境。
