折叠式金属握把橡皮筋发射玩具结构设计

这款手动橡皮筋发射装置的结构设计，核心围绕非动力类休闲玩具的安全使用需求展开，整体采用金属主体加木质握把贴片的组合方案，在保证结构强度的同时兼顾握持手感。从实际应用场景来看，这类装置多用于桌面休闲、文创展示以及手工爱好者的结构参考，不具备高动能输出属性，所有发射行程的动能都来自橡皮筋自身的弹性形变，设计阶段就将发射力度控制在安全阈值内，避免误操作造成的磕碰损伤。

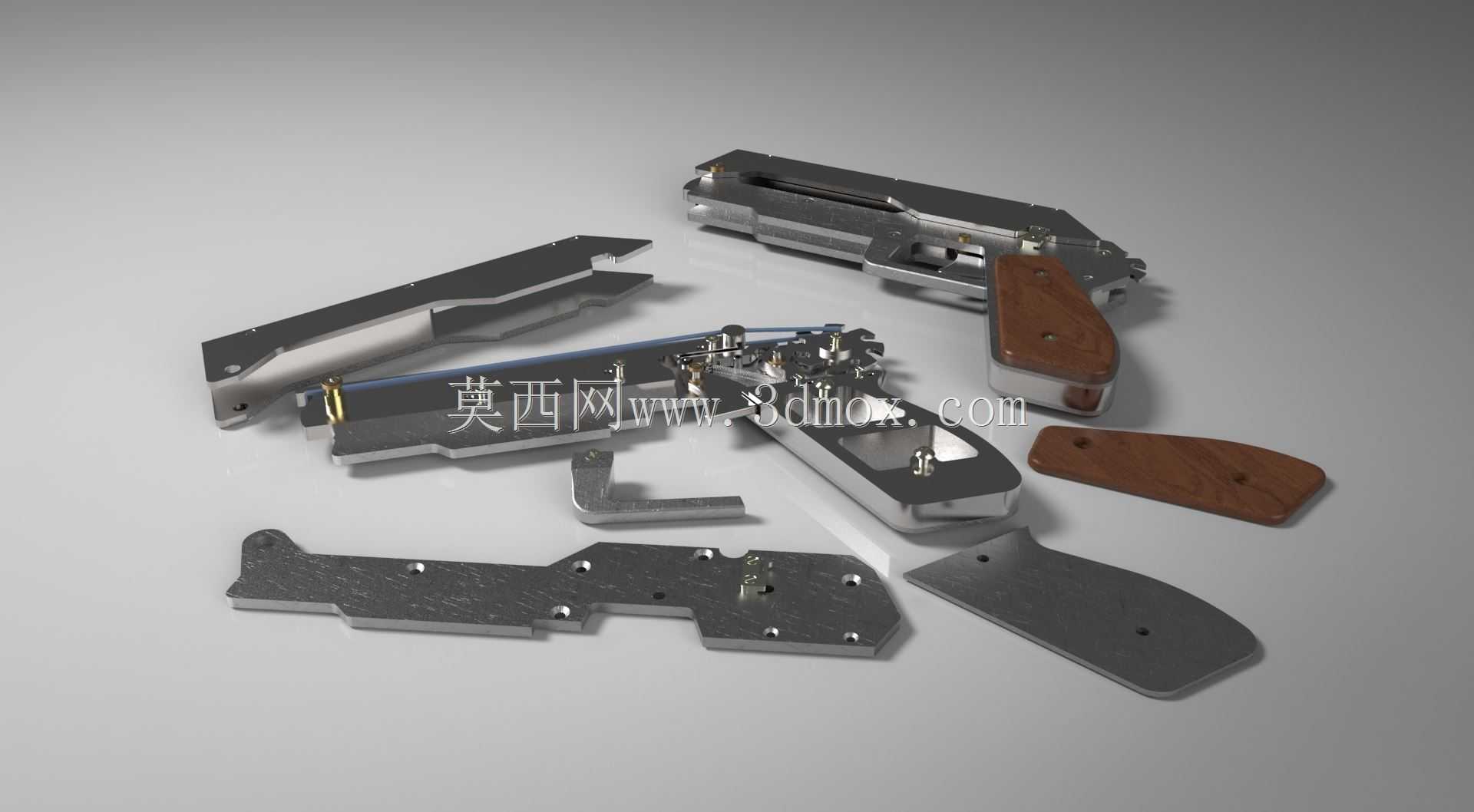

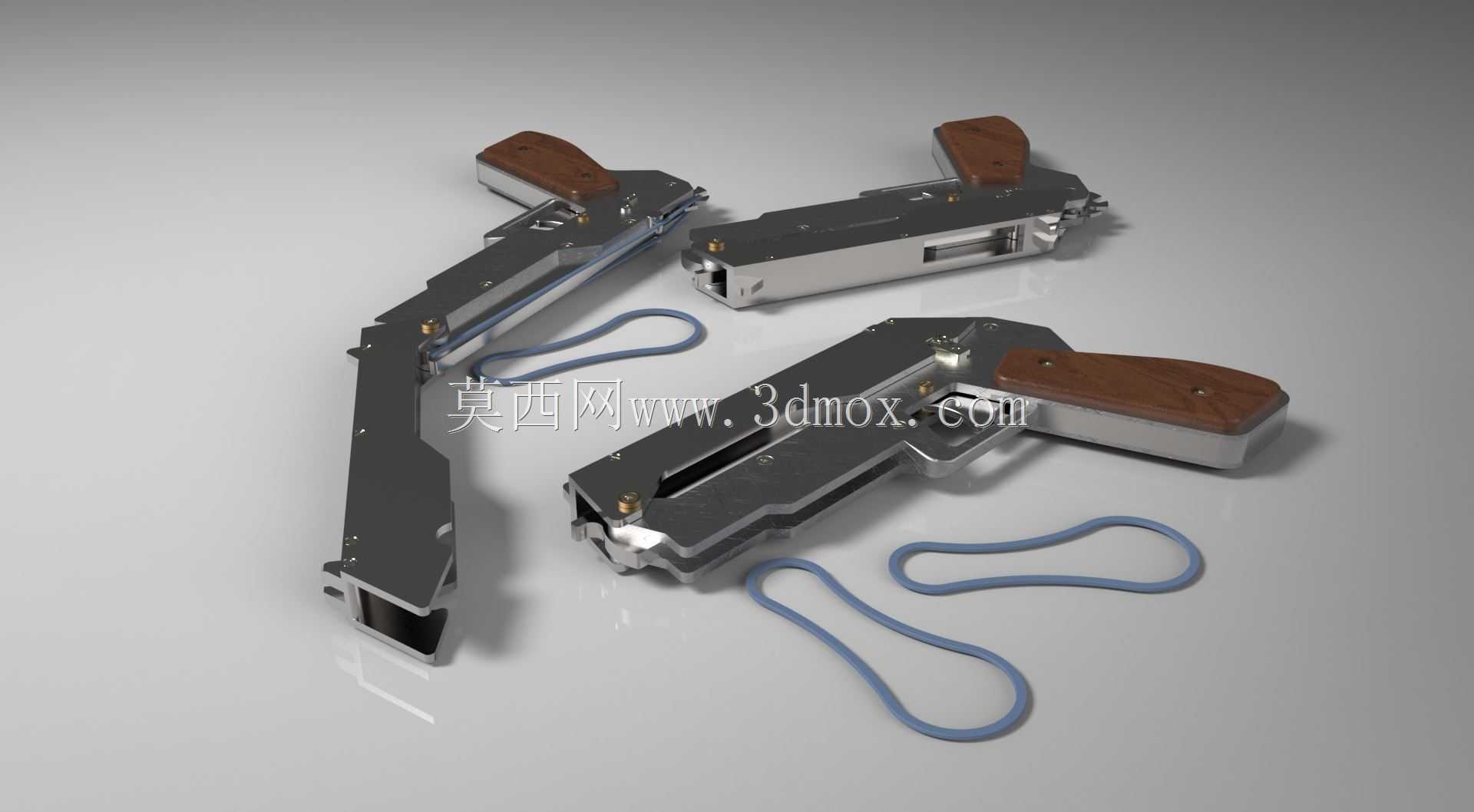

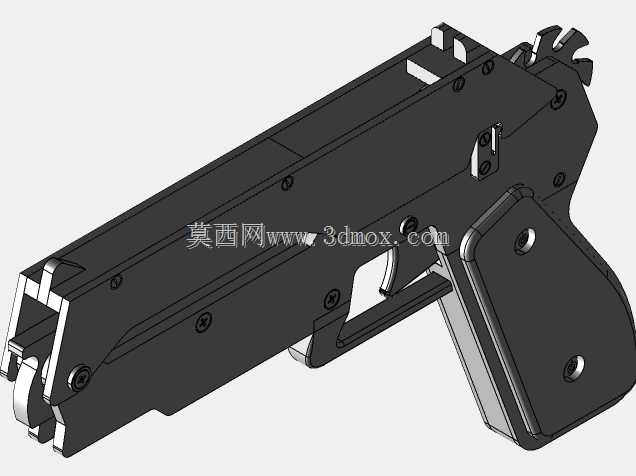

结构设计上，主体框架采用钣金折弯加销钉铰接的方案，折叠部位的铰接轴做了限位处理，展开状态下通过侧边的弹性卡榫锁定，不会在握持发射时出现意外折叠的情况。握把部位的木质贴片通过沉头螺丝固定在金属框架上，贴合手掌的弧度做了12度的倾角处理，握持时手腕不需要额外弯折，符合日常手持物品的人体工学角度。发射触发机构采用平移式阻铁设计，阻铁与主体框架之间设置了微型复位弹簧，扣动扳机时阻铁平移释放挂住的橡皮筋，松开扳机后阻铁自动复位，可依次挂载多根橡皮筋实现连续发射，挂装橡皮筋的挂点沿枪管方向等距排布，每处挂点都做了圆角打磨，避免长期使用磨损橡皮筋导致的提前断裂。

从安装边界与尺寸控制来看，整体展开后的长度控制在180mm以内，折叠后长度不超过110mm，可直接放入日常通勤的口袋中，主体框架的厚度控制在15mm，不会因为过厚导致握持时出现硌手的问题。所有金属构件的边缘都做了C0.5的倒角处理，没有尖锐的毛刺棱角，木质握把贴片的边缘做了圆弧过渡，表面打磨至光滑无凸起。设计过程中没有采用复杂的一体化注塑结构，所有零件都可通过常规的钣金加工、线切割以及简单的 wood 打磨工序制作，不需要特殊的定制刀具或者加工工艺，手工爱好者也可参照结构完成自制。

在功能特性的考量上，除了基础的发射功能，折叠结构的加入也让装置在收纳状态下不会出现扳机误触的情况，折叠后扳机被框架结构遮挡，无法被按压触发，进一步提升了携带过程中的安全性。挂装橡皮筋的卡槽深度控制在2mm，既可以稳定挂住常规尺寸的办公橡皮筋，也不会因为卡槽过深导致橡皮筋挂装或者释放时出现卡滞。整体结构没有易损的细小零件，所有铰接部位的销钉都做了防脱处理，长期反复折叠、扣动扳机也不会出现零件松动脱落的问题，日常维护只需要定期在铰接部位涂抹少量润滑脂即可，不需要复杂的拆解保养。
