龙门式五轴数控铣床结构设计方案

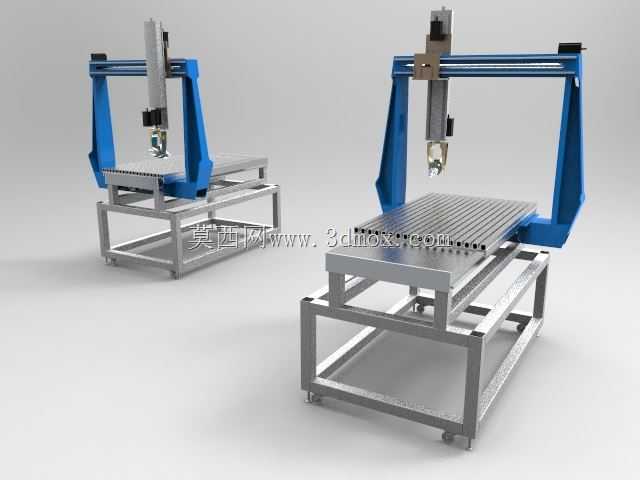

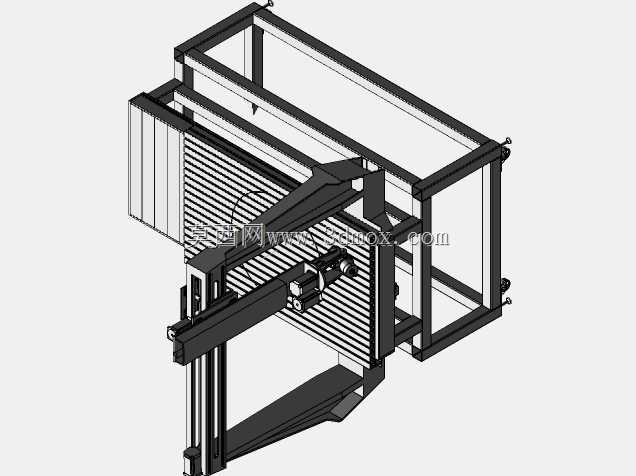

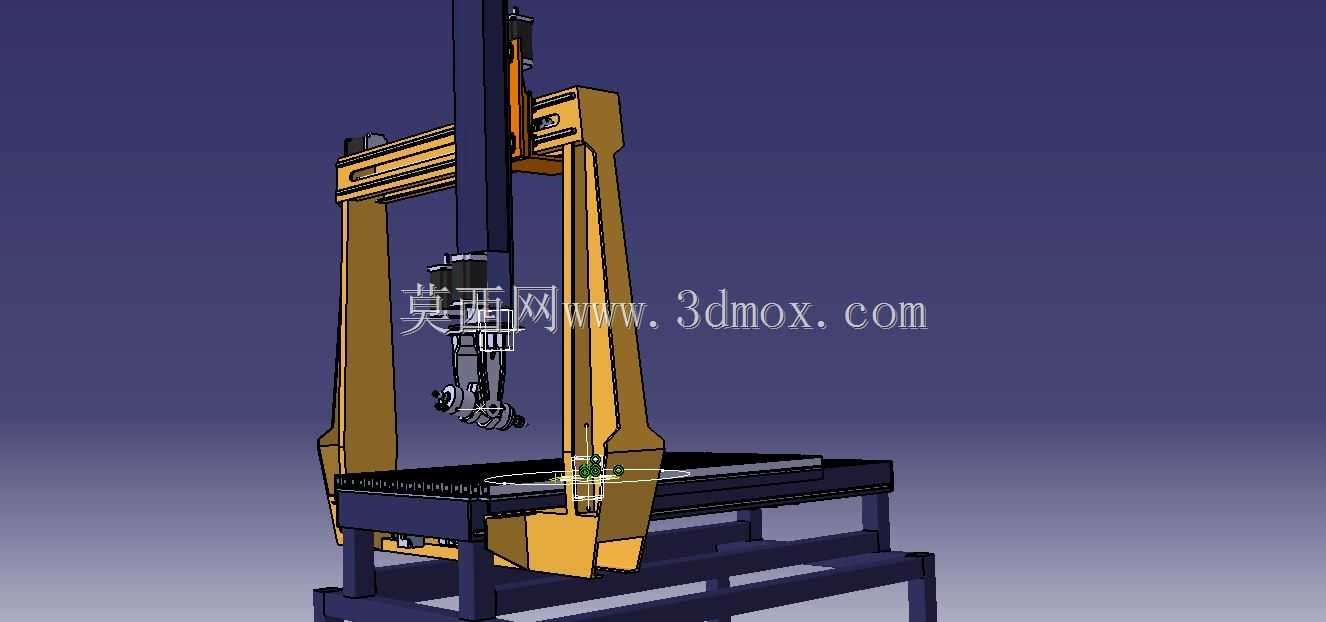

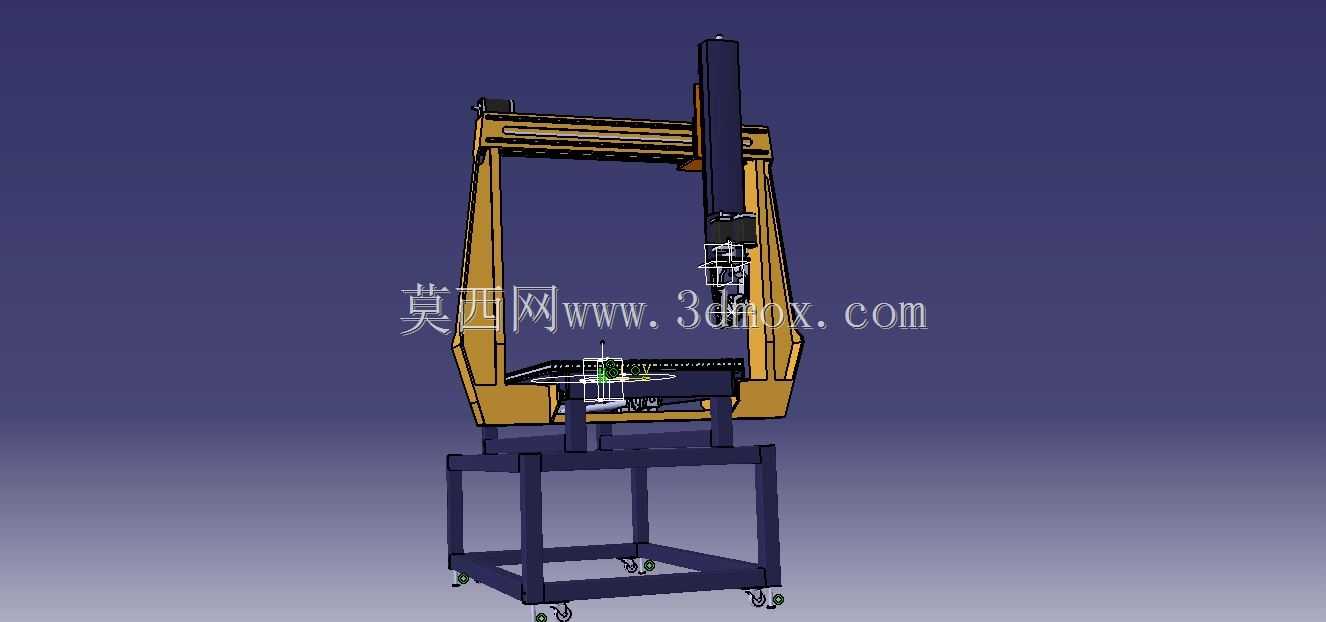

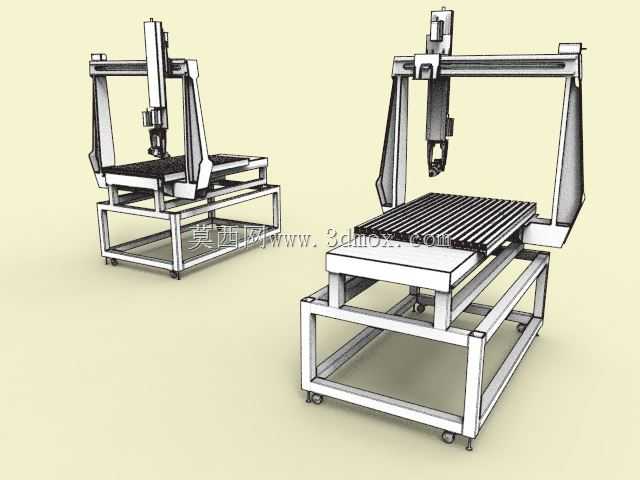

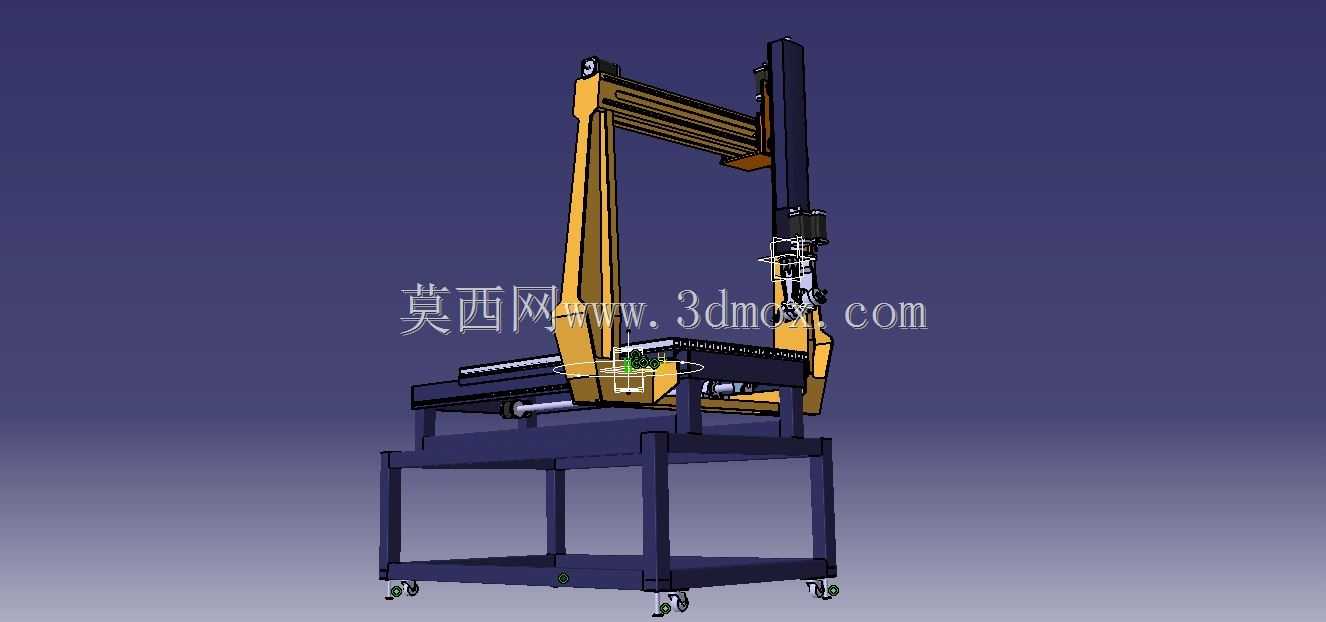

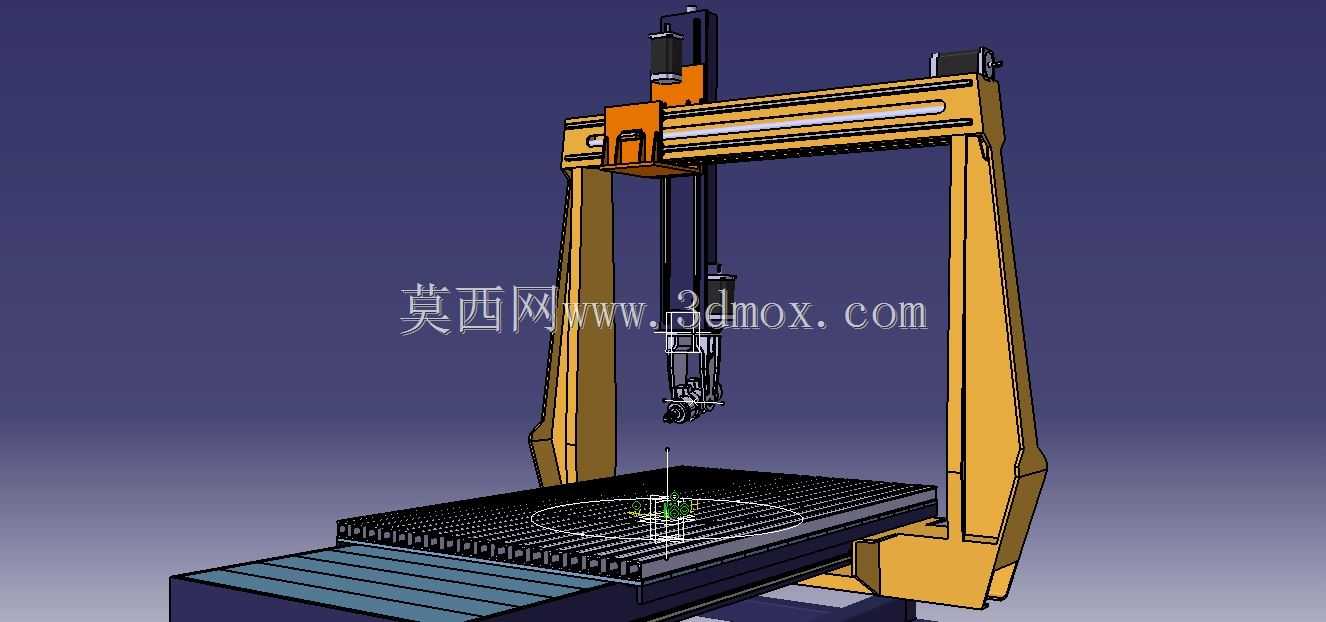

这款龙门架构的五轴铣削设备，主要面向复杂曲面类零件的精密加工场景，在航空航天结构件、精密模具型腔、异形医疗器械零部件加工领域有着不可替代的应用优势，区别于传统三轴铣床仅能完成平面与规则特征加工的局限，五轴联动的结构设计可实现刀具在空间内任意角度的姿态调整，一次装夹即可完成零件多个面的铣削、钻孔、镗孔等多工序加工，大幅减少多次装夹带来的定位误差，同时缩短零件周转的辅助工时。从整体结构布局来看，设备采用固定龙门式框架，两侧立柱与底部床身采用一体式刚性连接设计，横梁沿立柱导轨做纵向进给运动，滑枕搭载主轴单元沿横梁做横向进给，主轴自身可沿滑枕做垂直方向的升降进给，配合工作台的回转与摆动轴，实现五轴联动的运动轨迹。设计阶段优先考虑了整机刚性匹配，立柱采用箱型筋板布局，在保证整体重量可控的前提下，提升框架的抗振性能，避免大进给铣削过程中出现结构颤振影响加工表面质量。安装边界方面，设备底部床身需要预留水平调整的垫铁安装空间，两侧立柱外侧需要预留防护门开合与维护操作的安全距离，顶部需要预留横梁行程上限的安全间隙，避免设备运行过程中与车间厂房的管线、桁吊发生干涉。主轴单元采用高速电主轴配置，可适配不同规格的铣削刀具，配合自动换刀接口可实现加工过程中的刀具自动切换，满足不同工序的加工需求。工作台采用高刚性铸铁材质，表面布置标准T型槽用于工件夹具的固定，可承载大尺寸、大重量的异形零件加工，回转与摆动轴采用高精度转台配置，配合全闭环位置反馈系统，保证旋转轴的定位精度与重复定位精度满足精密加工要求。设备的导轨全部采用重载线性导轨搭配滚珠丝杠传动，配合伺服电机的驱动，可实现平稳的低速进给与高速快移，兼顾加工过程的进给稳定性与非加工时段的移动效率。在结构细节设计上，所有运动轴的外侧都配置了可伸缩的钢板防护罩，避免铣削过程中产生的切屑、切削液进入导轨与丝杠传动副，延长核心传动部件的使用寿命，切削液回收槽沿床身周边布置，可将加工过程中喷淋的切削液统一回流至过滤系统，经过滤后循环使用，减少加工耗材的浪费。
