树莓派2B+适配VESA安装保护外壳

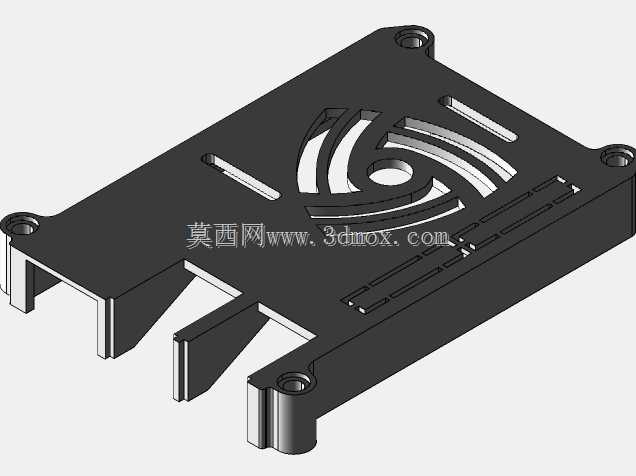

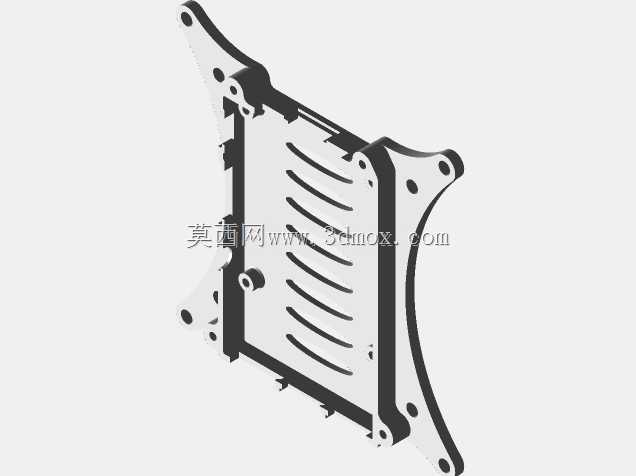

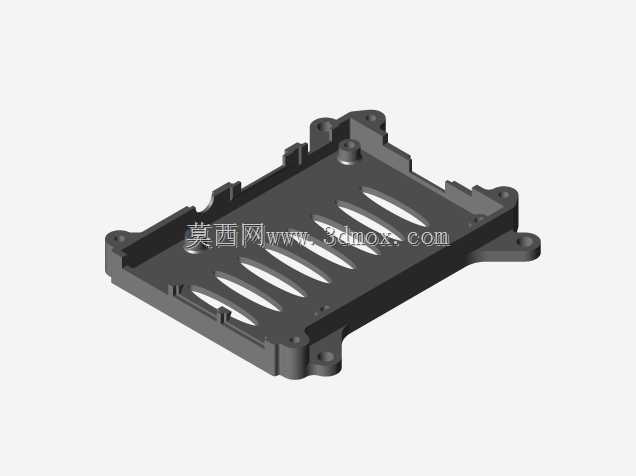

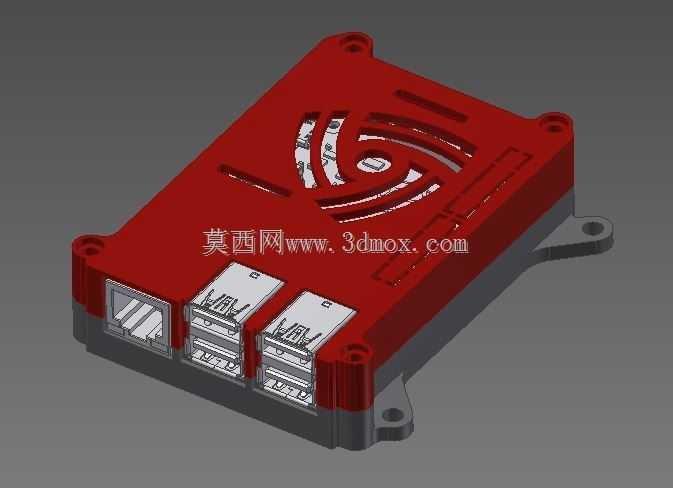

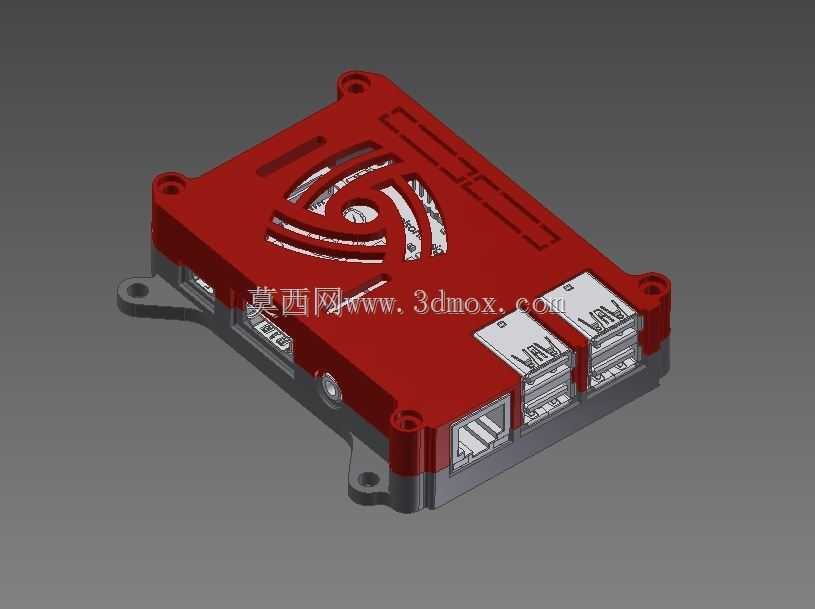

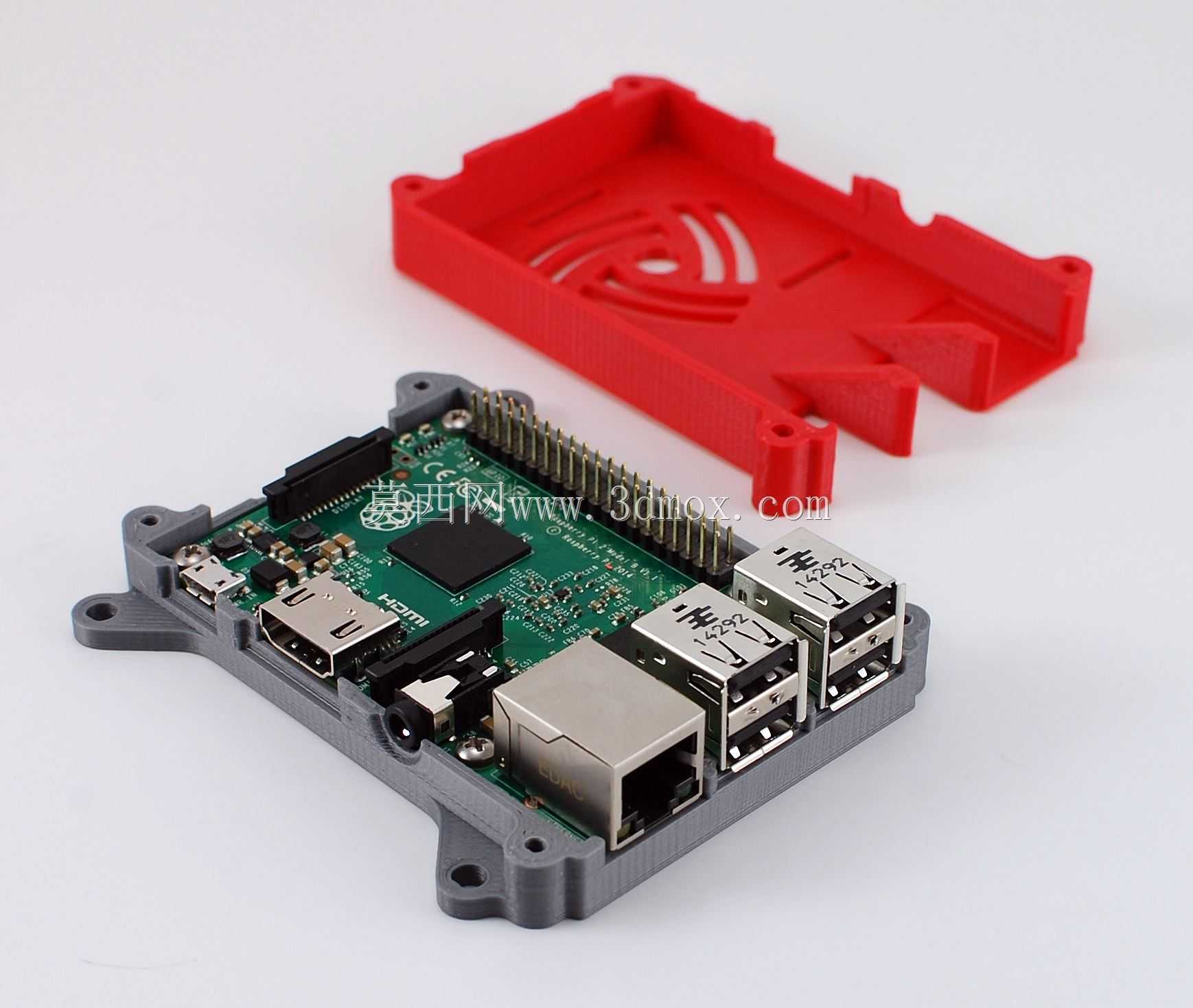

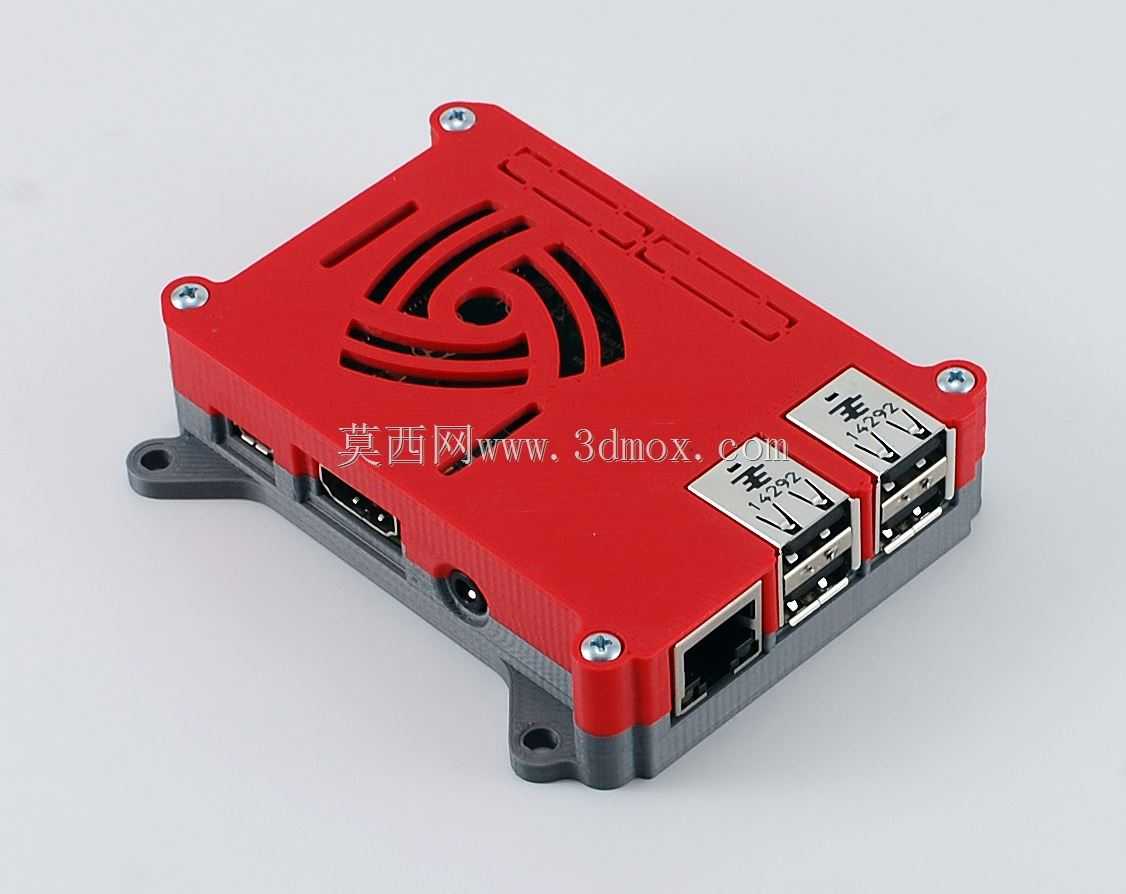

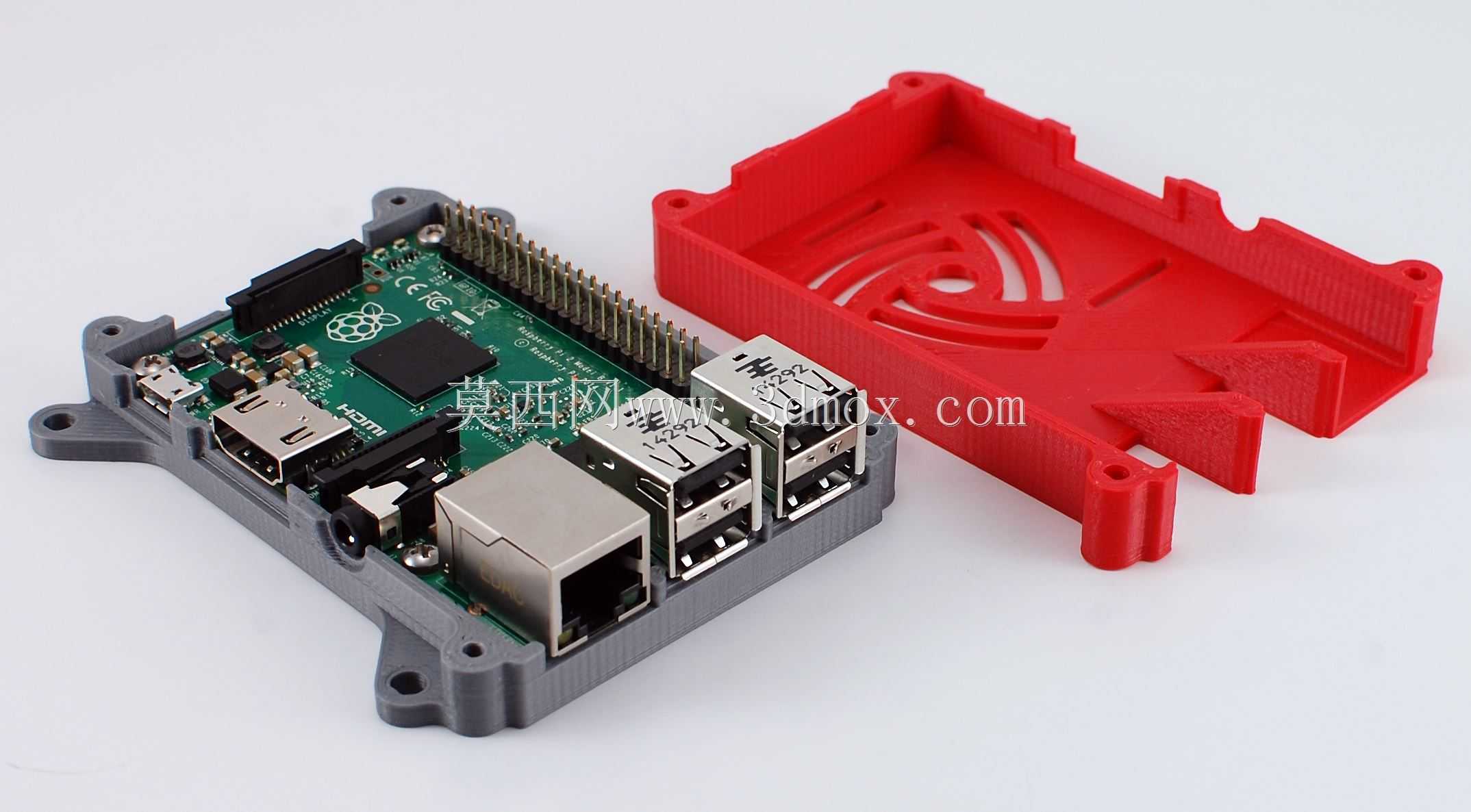

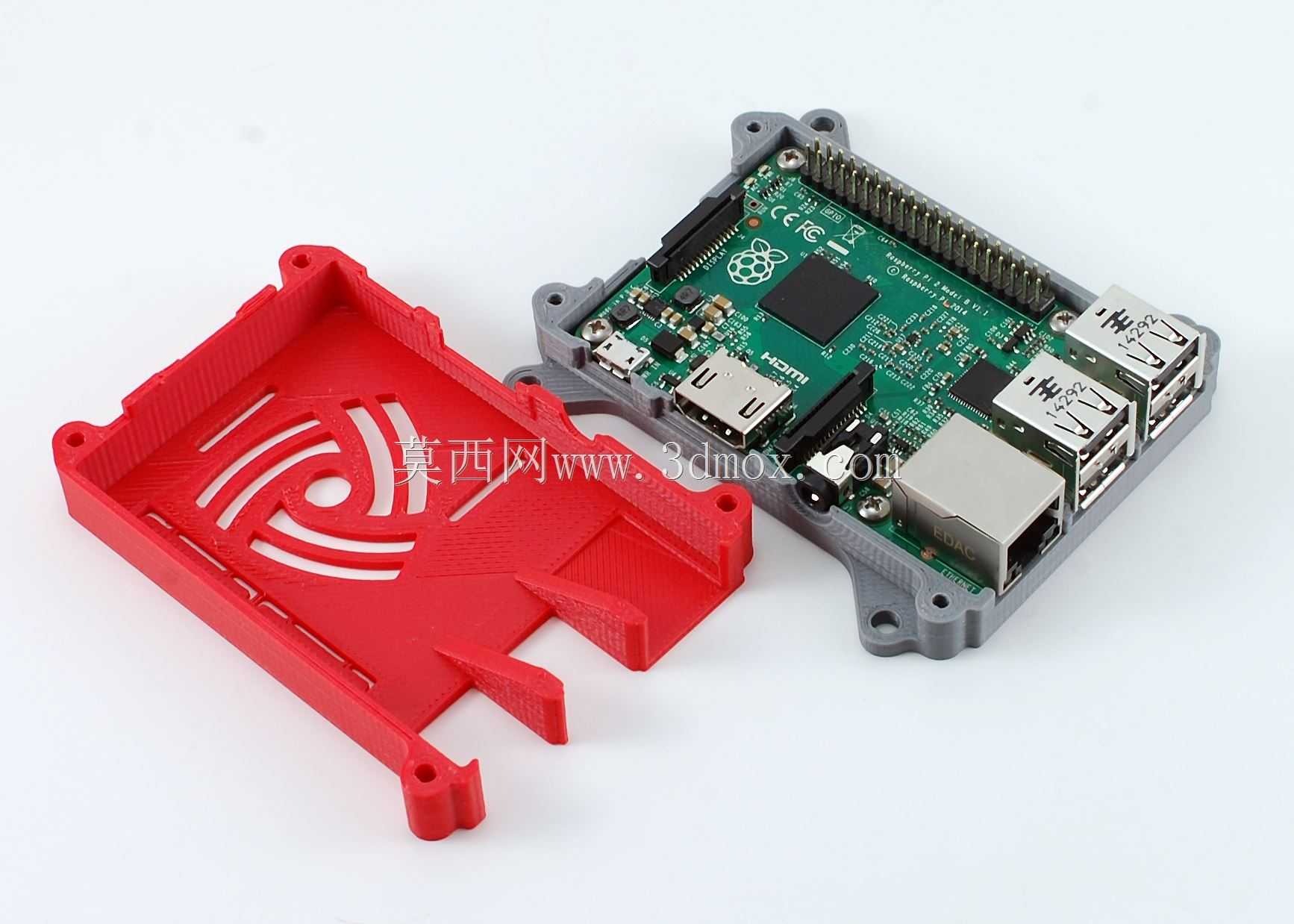

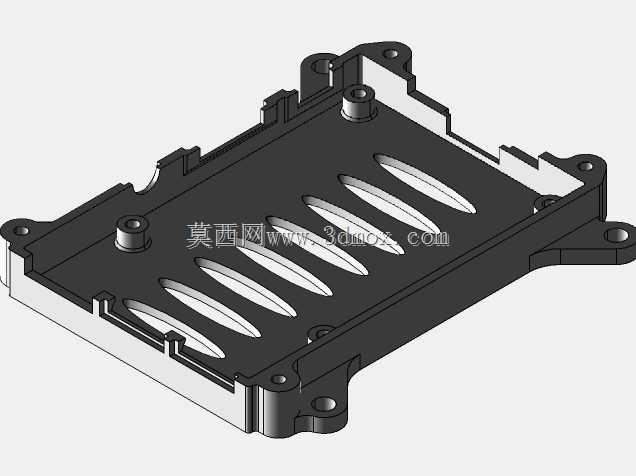

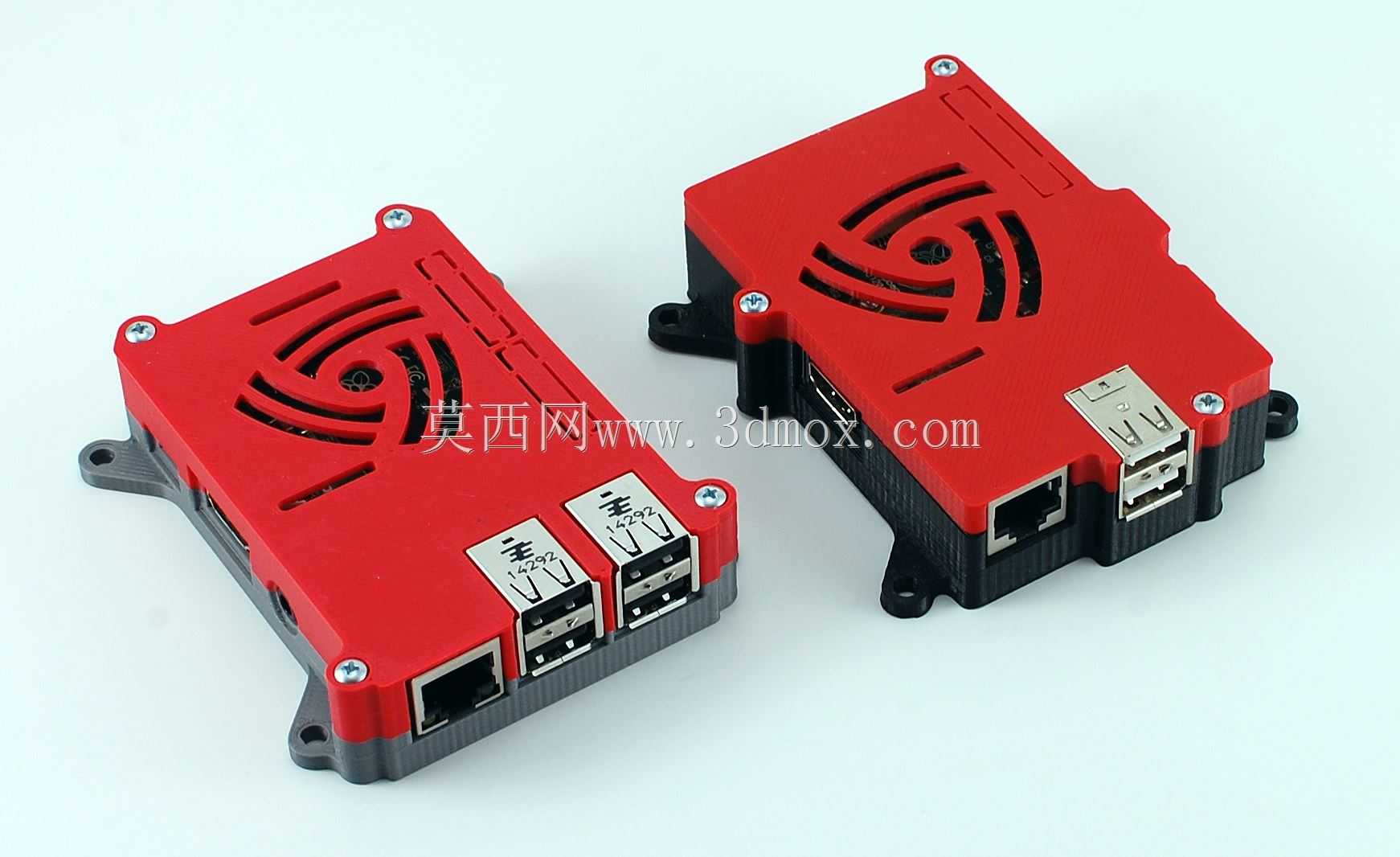

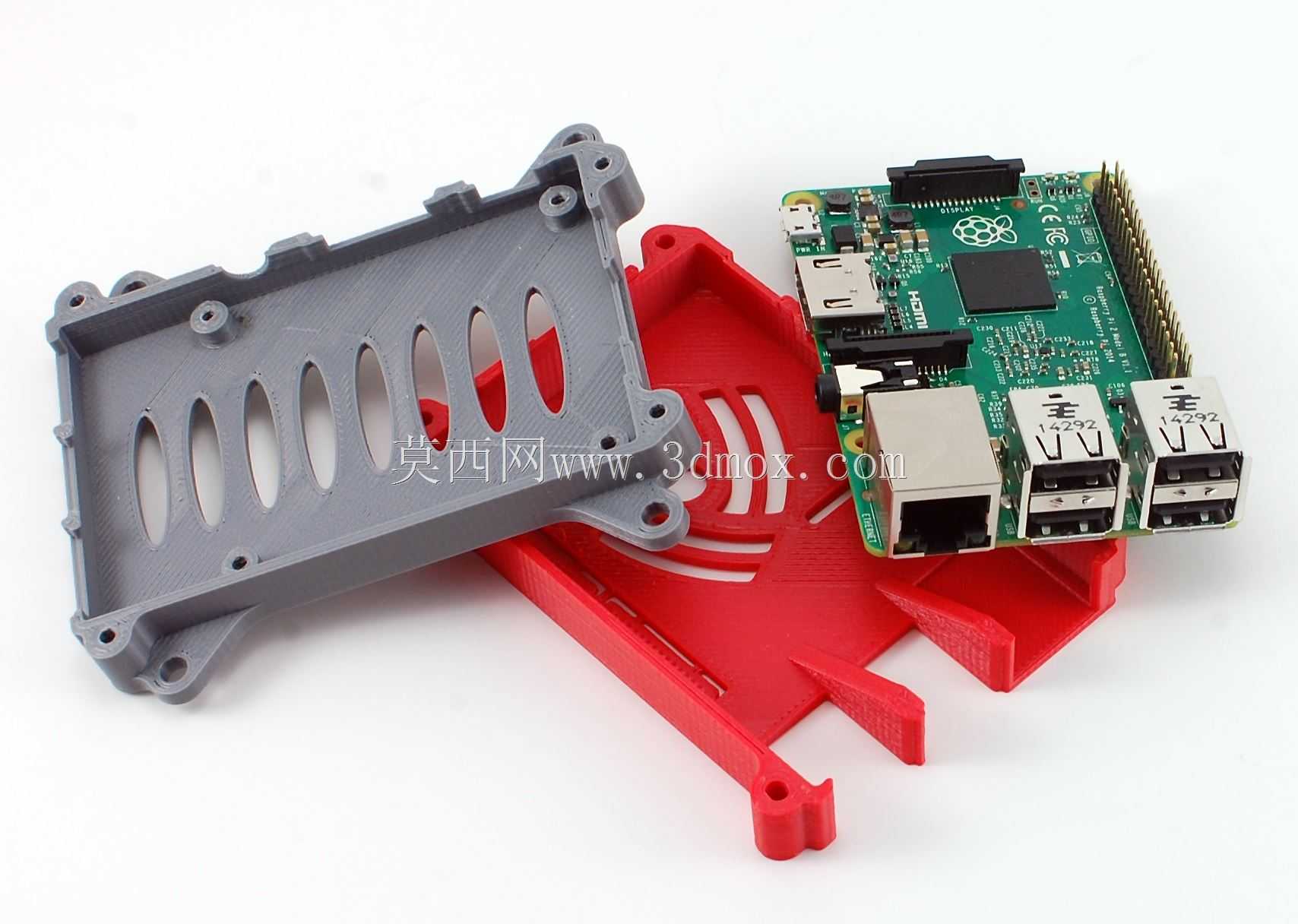

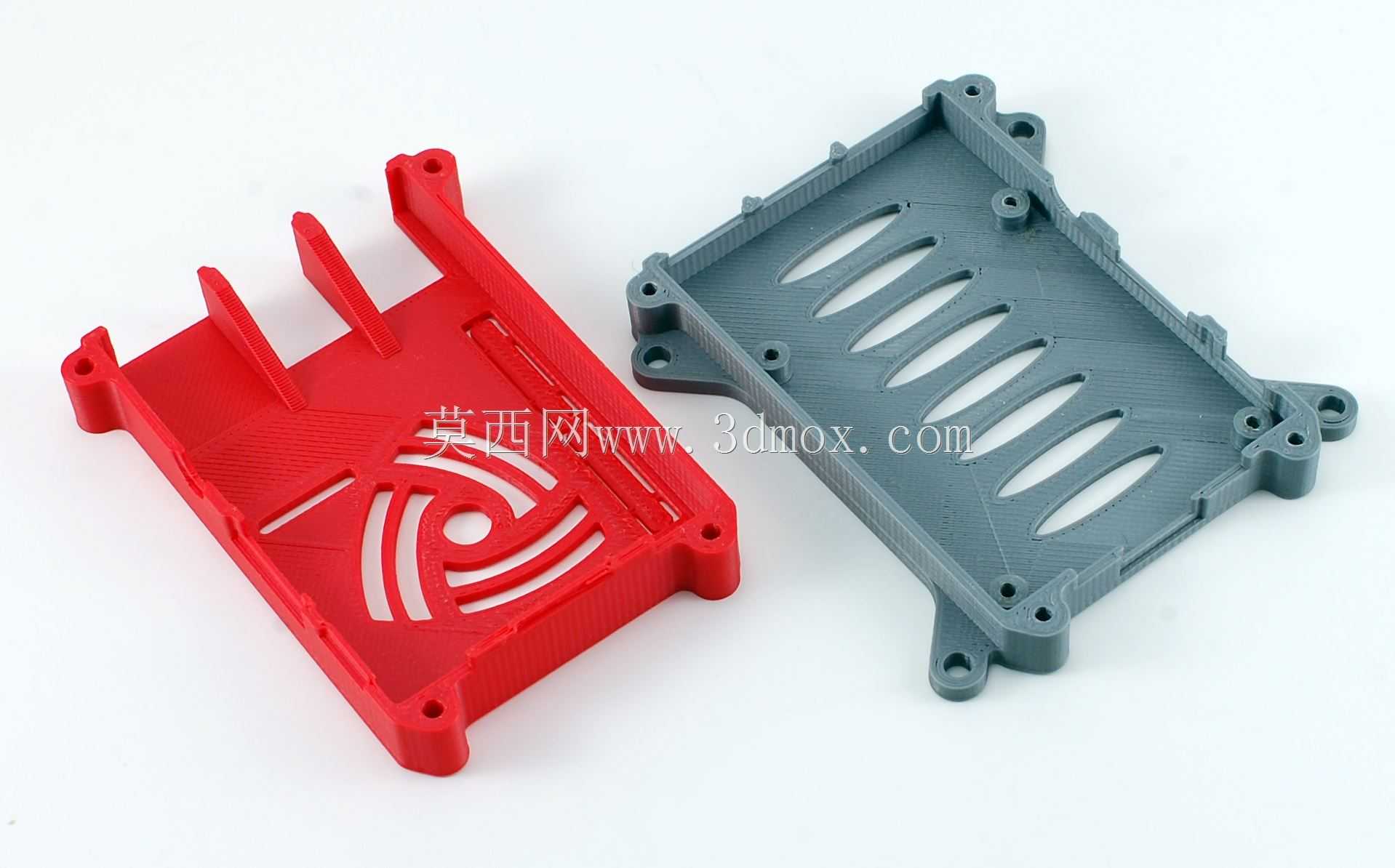

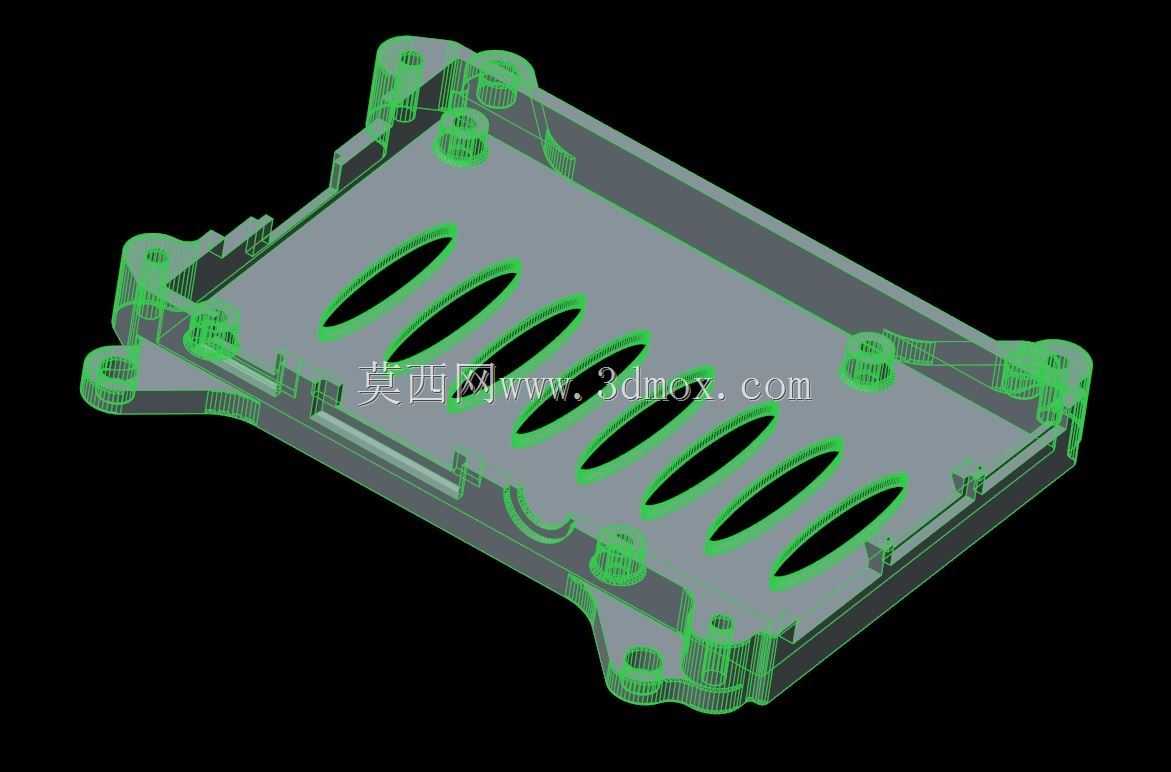

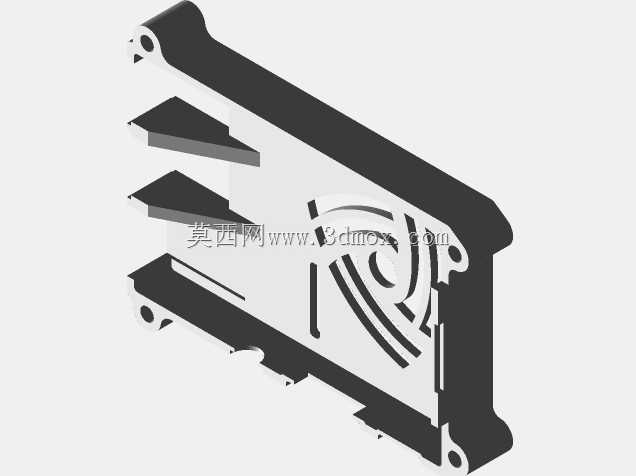

这款适配树莓派2代B+版本的保护壳体，核心服务于嵌入式开发场景下的板卡固定与防护需求，解决裸板部署时易积灰、引脚误触、外力磕碰损坏的常见工程问题，尤其适配需要将开发板挂载到显示器背部、设备舱内壁的标准化安装场景。壳体采用上下分体式结构，下半部分为板卡承载基座，完全贴合树莓派2B+的PCB轮廓做定位筋设计，所有接口位置做精准避让开口，包括HDMI接口、RJ45网口、双层USB接口、音频接口、CSI摄像头排线接口、GPIO排针区域，安装时无需额外调整板卡位置，直接将板卡卡入基座定位槽即可完成初步固定，不会出现板卡移位导致接口对位偏差的问题。上盖部分做了针对性的散热结构设计，表面采用类莱洛三角形的通风镂空纹路，既保证壳体内空气流通带走板卡运行产生的热量，又能避免大尺寸杂物落入壳体内接触电路板造成短路，同时上盖的镂空造型兼顾结构强度，不会因常规按压出现形变塌陷。安装适配性上，壳体基座预留了标准VESA安装孔位，同时兼容75mm与100mm两种通用VESA安装孔距，可直接通过螺丝将整套带壳板卡固定在支持VESA挂载的显示器背部、工业设备安装面板、设备支架上，无需额外制作转接板，大幅减少嵌入式部署时的安装配件准备工作。摄像头接口位置做了一体式导向槽设计，当CSI摄像头排线接入板卡后，可顺着导向槽延伸出壳体，不会出现排线弯折角度过大导致信号传输不稳定的问题。壳体的边角位置做了圆角过渡处理，避免安装维护时尖锐边角划伤操作人员，上下壳的合模位置做了错位卡扣结构，扣合后缝隙均匀，不会出现上下壳错位翘边的情况，同时不需要额外螺丝即可完成上下壳的固定，日常拆卸维护板卡时无需借助工具，直接掰开卡扣即可打开壳体。在安装边界上，壳体整体外轮廓尺寸略大于树莓派2B+板卡尺寸，安装时预留的孔位沉头深度可适配M3规格的标准安装螺丝，螺丝拧入后不会突出壳体表面接触板卡背面造成短路，壳体壁厚均匀，适配常规的注塑加工工艺，量产时成型良品率高，结构形变可控。针对嵌入式设备长期运行的需求，壳体的GPIO排针区域做了半开放开口，既可以直接外接扩展模块，也可以根据使用需求加装挡片封闭 unused 接口区域，进一步提升防尘防护能力，通风口的格栅间距经过测算，既保证通风量，又能阻挡直径超过2mm的杂物进入壳体内部，适配工业现场、办公桌面、展示设备等多种部署环境的防护要求。
