适配滚珠丝杠传动的工程塑料波纹管联轴器

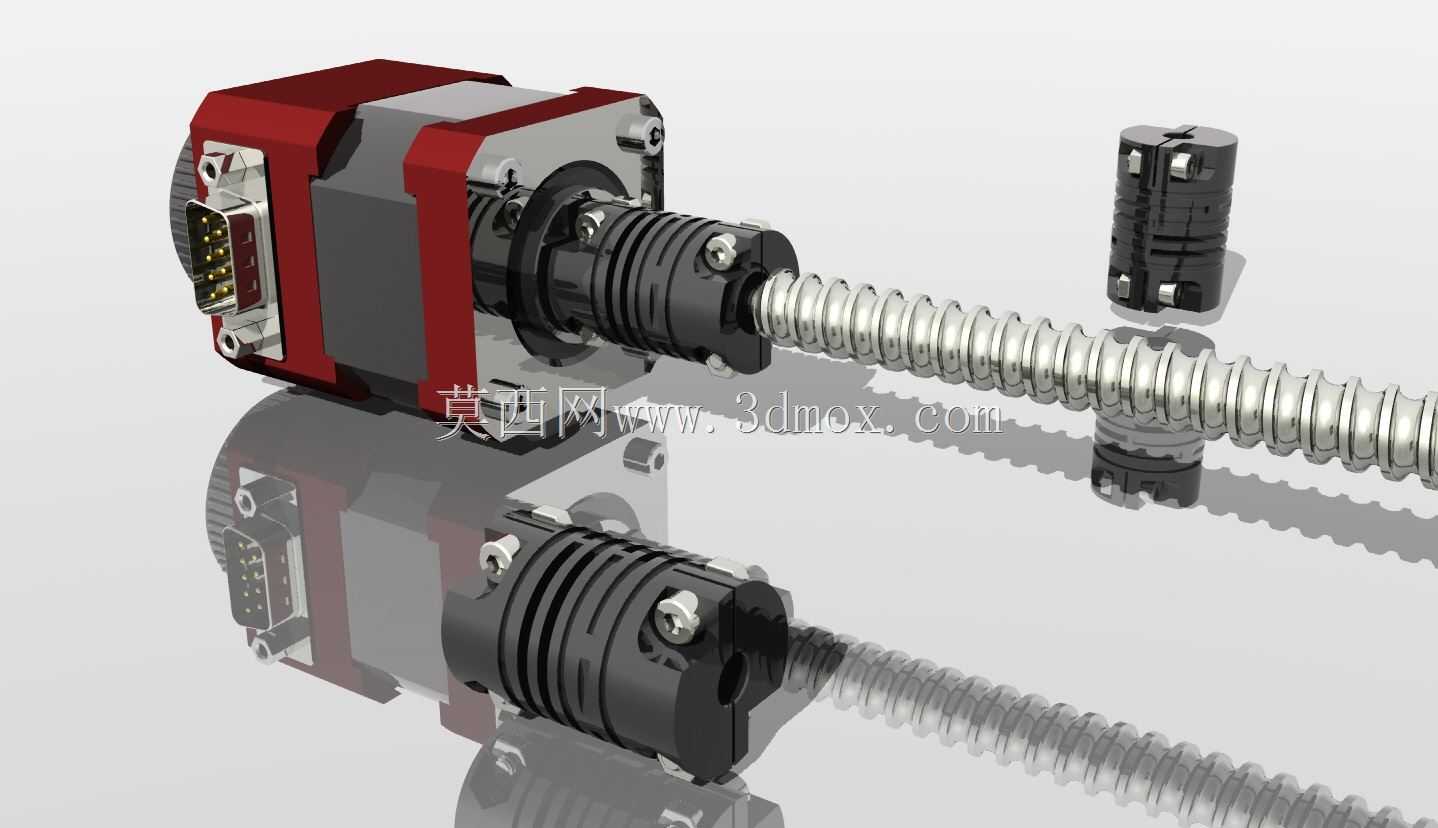

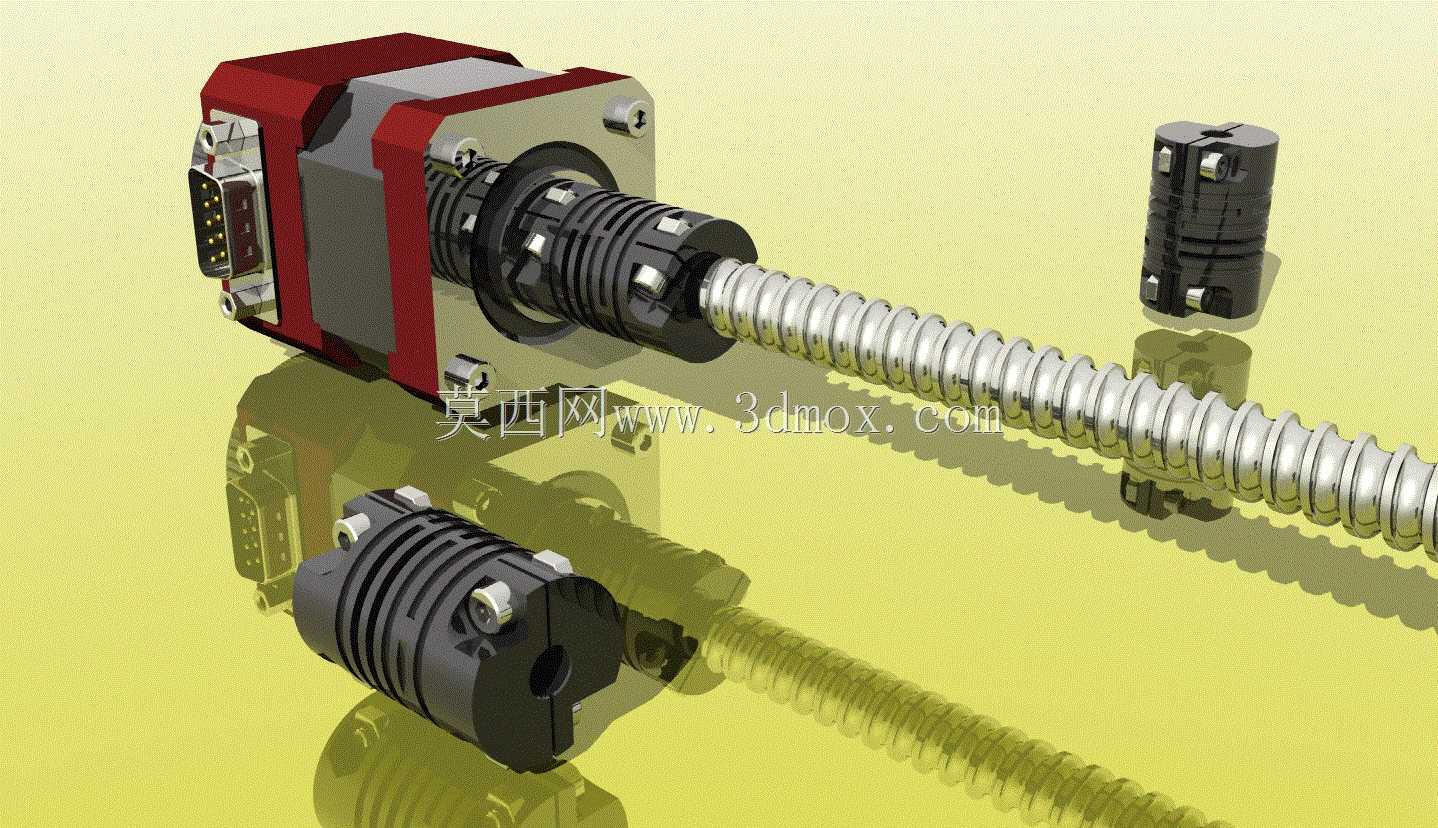

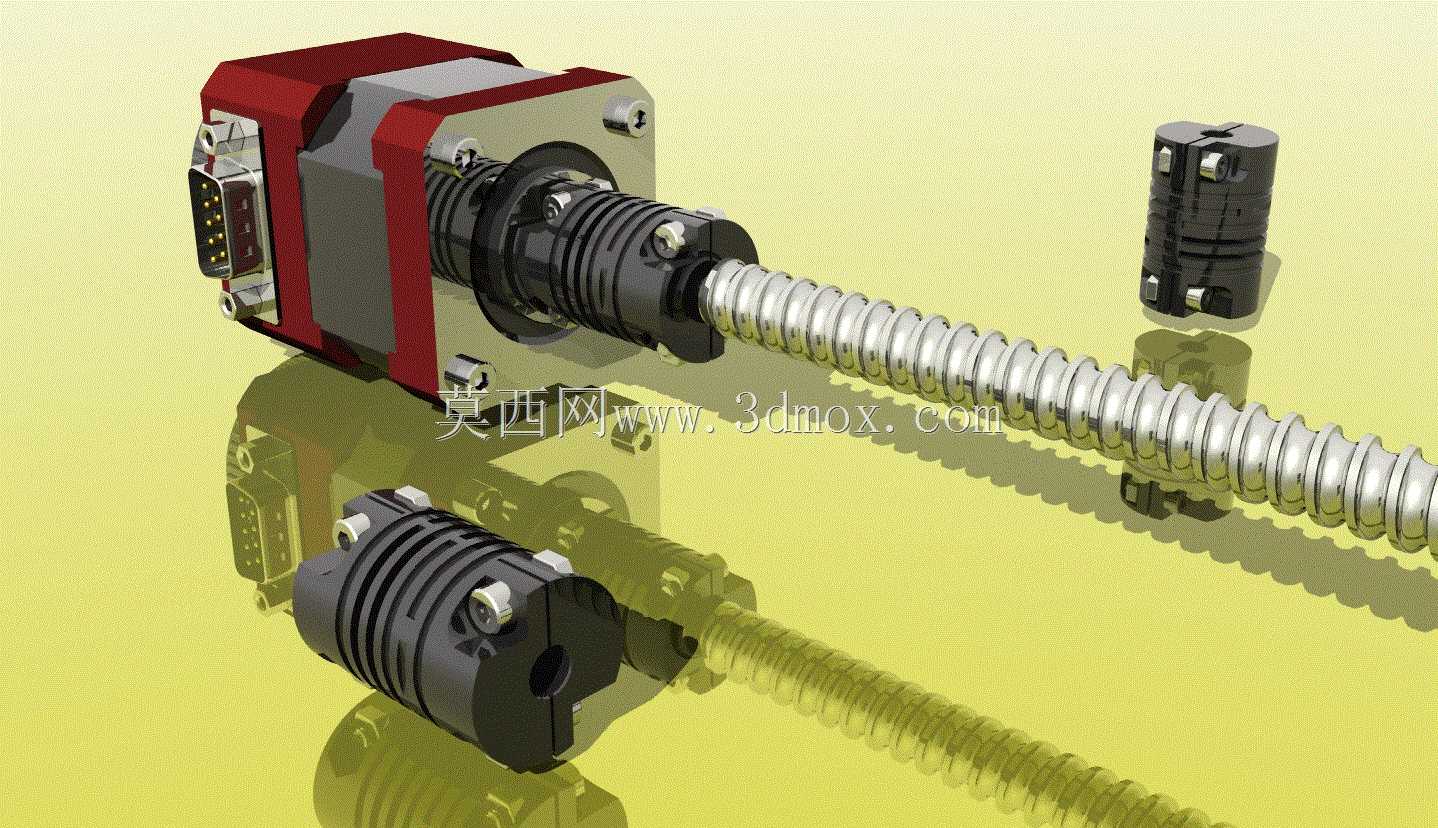

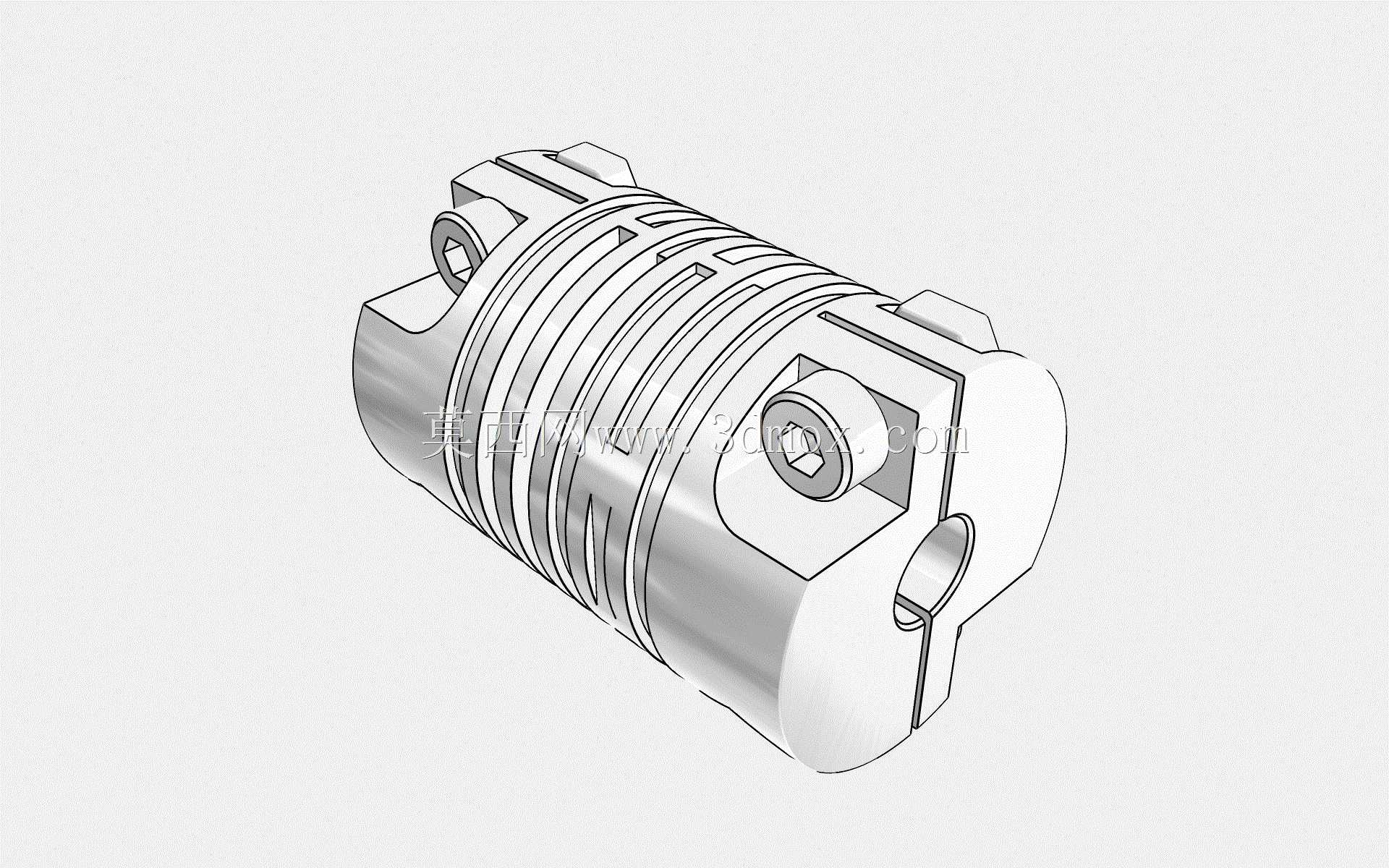

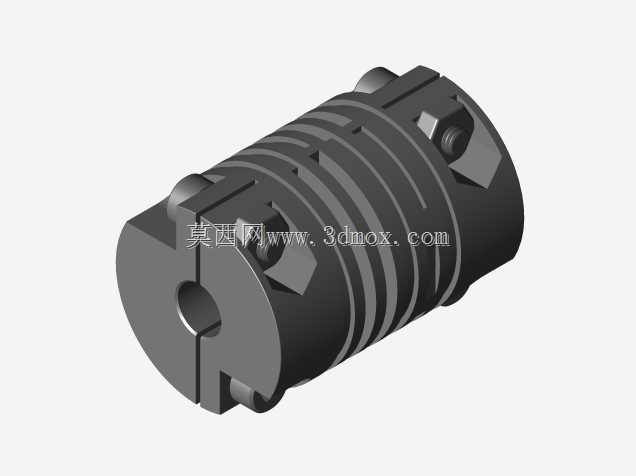

这款塑料联轴器主要面向轻载精密传动场景设计，常见搭配步进电机、小型伺服电机与滚珠丝杠副组合使用，广泛应用于桌面级自动化设备、小型数控滑台、3D打印运动机构、实验室精密检测位移平台、小型电子装配生产线的进给传动单元中，承担动力轴与从动轴之间的扭矩传递作用，同时补偿两轴安装过程中产生的各类偏差，避免轴系因安装对中误差产生额外的附加载荷，保护电机轴承与丝杠支撑轴承不受偏载磨损，延长整套传动系统的使用寿命。产品采用工程聚合物作为主体材质，相比传统金属波纹管联轴器，自身重量更轻，转动惯量更低，非常适配高速启停的轻载传动工况，同时自带一定的阻尼减震特性，能够吸收传动过程中产生的微小振动，提升进给运动的平稳性，降低传动过程中的噪音表现。联轴器采用抱紧式夹紧结构，无需额外的键连接，安装时只需将两端轴孔分别套入电机输出轴与丝杠输入端，拧紧侧面的紧固螺丝即可完成固定，安装操作便捷，对轴的加工精度要求更低，不会对轴表面造成键槽加工带来的应力集中损伤。在功能特性上，这款联轴器可同时补偿径向偏移、角度偏移与轴向窜动，能够适配安装过程中两轴无法做到绝对同轴的实际工况，避免刚性连接带来的卡滞、磨损加剧问题，其抗扭刚度能够满足轻载精密进给的传动需求，传递扭矩过程中回转间隙极小，可保障传动的定位精度，不会因为联轴器的弹性形变导致进给位置出现偏差。从设计思路来看，主体采用波纹管式的褶皱结构，通过褶皱部分的可控弹性形变来实现各类偏差的补偿，同时兼顾扭矩传递的刚性需求，两端的抱紧夹座与中间波纹管部分采用一体化结构设计，避免了装配式结构带来的回转间隙，夹座部分的壁厚经过优化，既保证抱紧时的夹持力足够，不会出现传动打滑，又避免夹座过度挤压造成轴件变形。外形尺寸方面，这款联轴器总长度为28mm，主体最大外径为19mm，两端轴孔适配直径5mm的轴类零件，整体结构紧凑，占用安装空间极小，非常适合安装空间局促的小型精密设备使用，安装时只需预留出对应长度与直径的安装空间，确保两端轴插入深度符合要求，拧紧侧面的紧固螺钉即可完成装配，无需复杂的调试对中流程，能够大幅降低设备的装配工时成本。在实际使用中，这类塑料联轴器无需额外的润滑维护，自身材质具备不错的耐磨与抗疲劳性能，长期使用下性能衰减缓慢，能够长期保持稳定的传动精度，相比金属联轴器成本更低，非常适合批量配套的小型自动化设备使用，能够在满足传动性能要求的前提下，有效降低整套设备的物料成本。
