传送带用多组导向瓦片导向轮组件

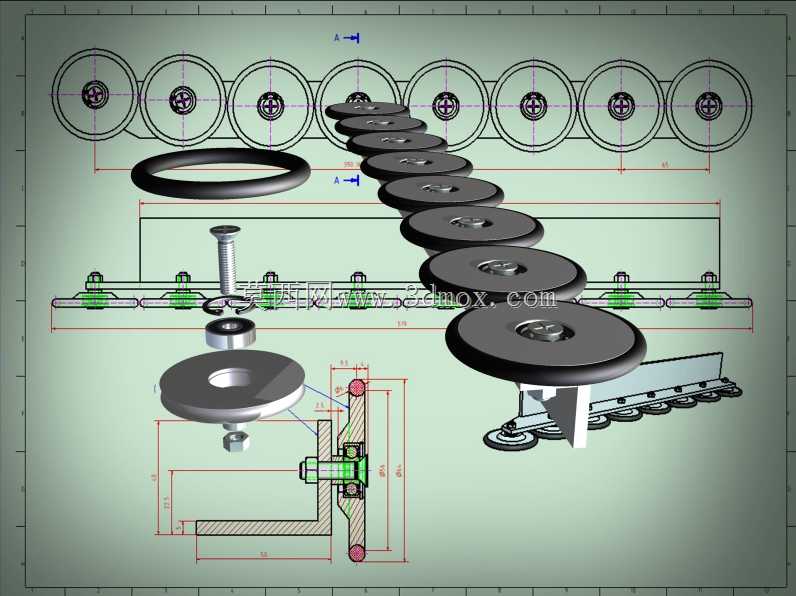

该导向轮组件主要应用于带式输送设备的侧向导向场景，在散料输送、包装件输送、流水线生产等工况中，承担对输送皮带的侧向限位、运行纠偏功能，避免皮带在长距离输送、负载偏移、启停冲击过程中出现跑偏、撒料、皮带边缘磨损等问题，可适配轻工包装、食品加工、仓储物流、建材输送等多个领域的平皮带、窄V带输送线使用。整套组件采用长条形安装基座搭配多组等距排布的导向轮单元的结构形式，每个导向轮单元由带圆弧接触面的轮体、中心紧固螺栓、防松螺母、安装衬套组成，轮体圆弧面与皮带侧边接触，将皮带运行过程中的侧向滑动摩擦转化为轮体的滚动摩擦，大幅降低皮带侧边的磨损速率，同时减少侧向阻力对皮带张紧度的影响。设计过程中，首先根据输送皮带的宽度、运行速度、侧向偏移量阈值确定导向轮的排布间距，轮体圆弧半径匹配皮带侧边的接触弧度，保证接触过程中不会对皮带边缘造成切割式损伤；安装基座采用等厚平直钢板加工，预留的安装孔位与轮体中心同轴，可通过螺栓直接固定在输送线的侧边支架上，安装时可根据输送线的跑偏易发位置灵活调整组件的安装高度与横向位置，无需对原有输送支架做大规模改造。从安装边界来看，单组导向轮的突出高度适配常规输送线侧边的安装空间，基座长度可根据需要防护的输送段长度灵活调整，轮体与基座之间预留有足够的转动间隙，不会出现轮体卡滞、摩擦基座的问题；每个轮体均可单独拆卸更换，当单个轮体出现磨损、转动不畅时，仅需拆下对应位置的紧固螺栓即可完成更换，无需拆卸整组组件，大幅降低后期维护的时间成本与配件成本。组件还配套有对应的安装紧固件与密封衬套，可适配多尘、潮湿等常规工业工况，衬套可减少粉尘进入轮体转动间隙，延长轮体的转动使用寿命，整套结构无复杂传动部件，运行过程中无需额外润滑维护，可长期稳定保持导向纠偏功能，保障输送线的连续稳定运行。
