步进电机配套万向节联轴器传动结构

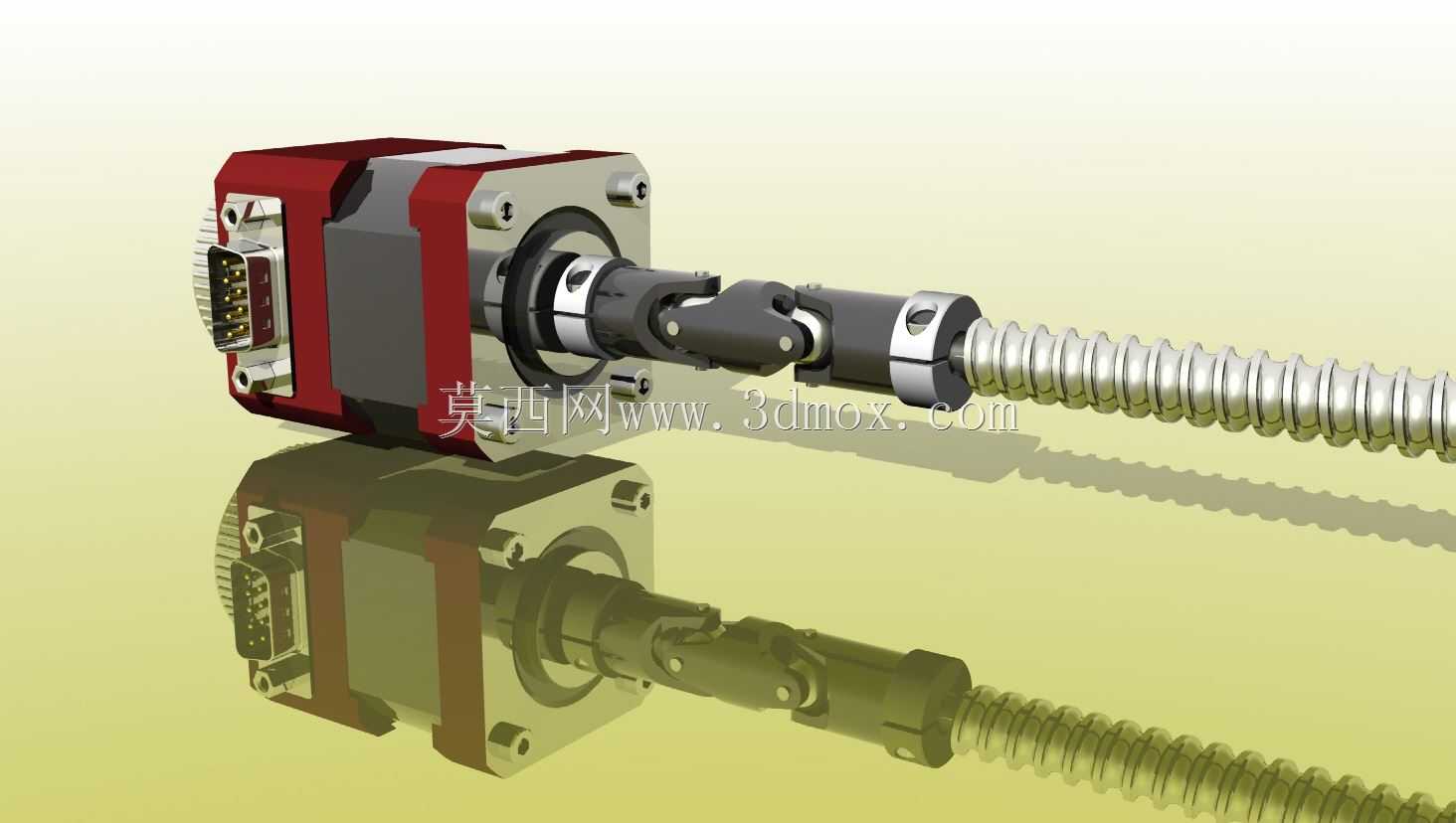

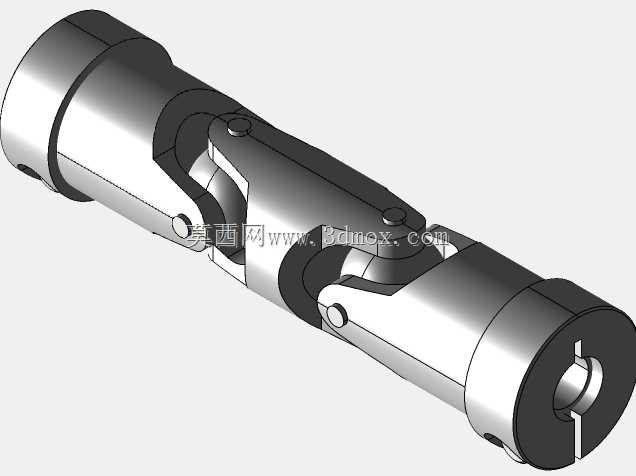

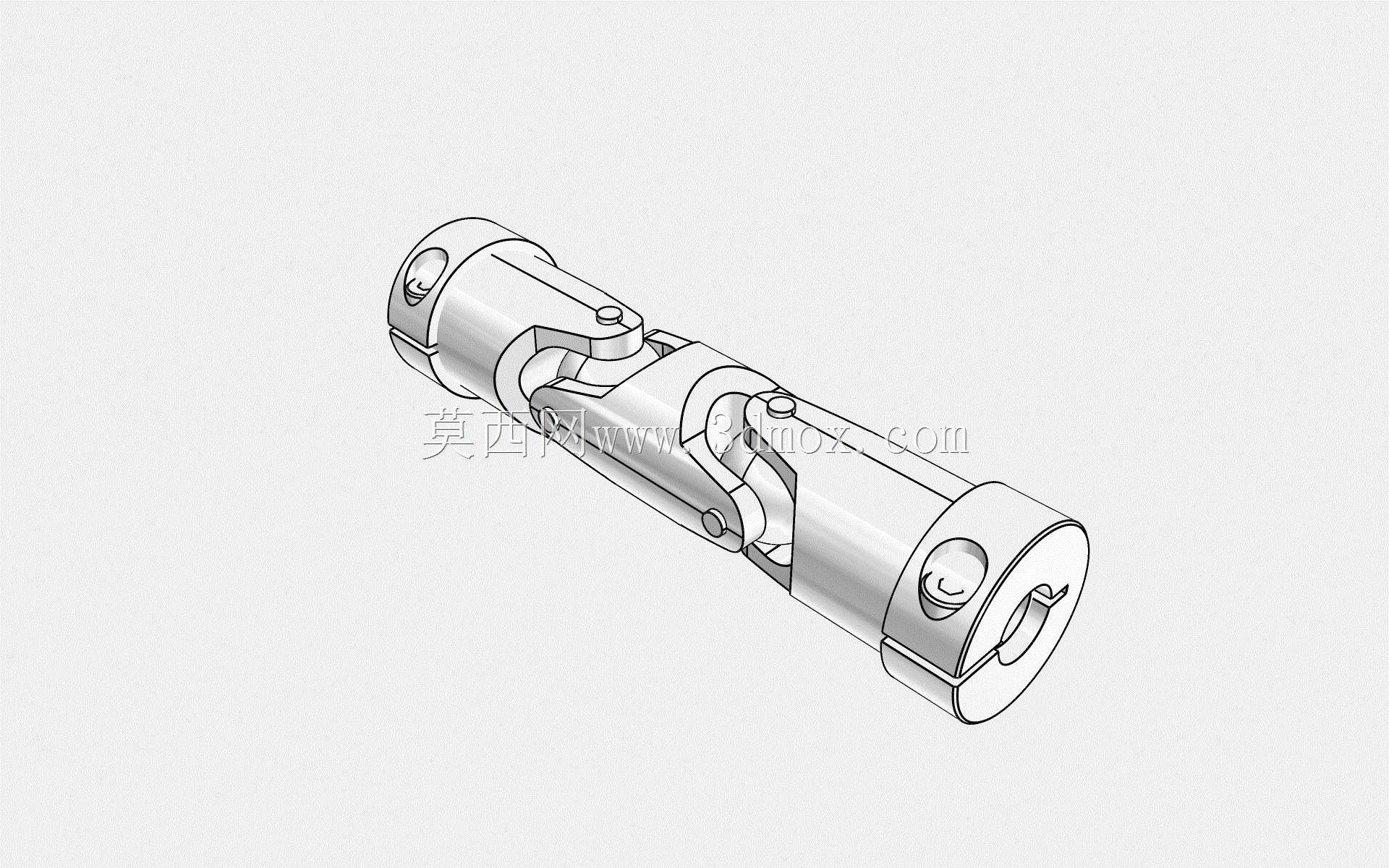

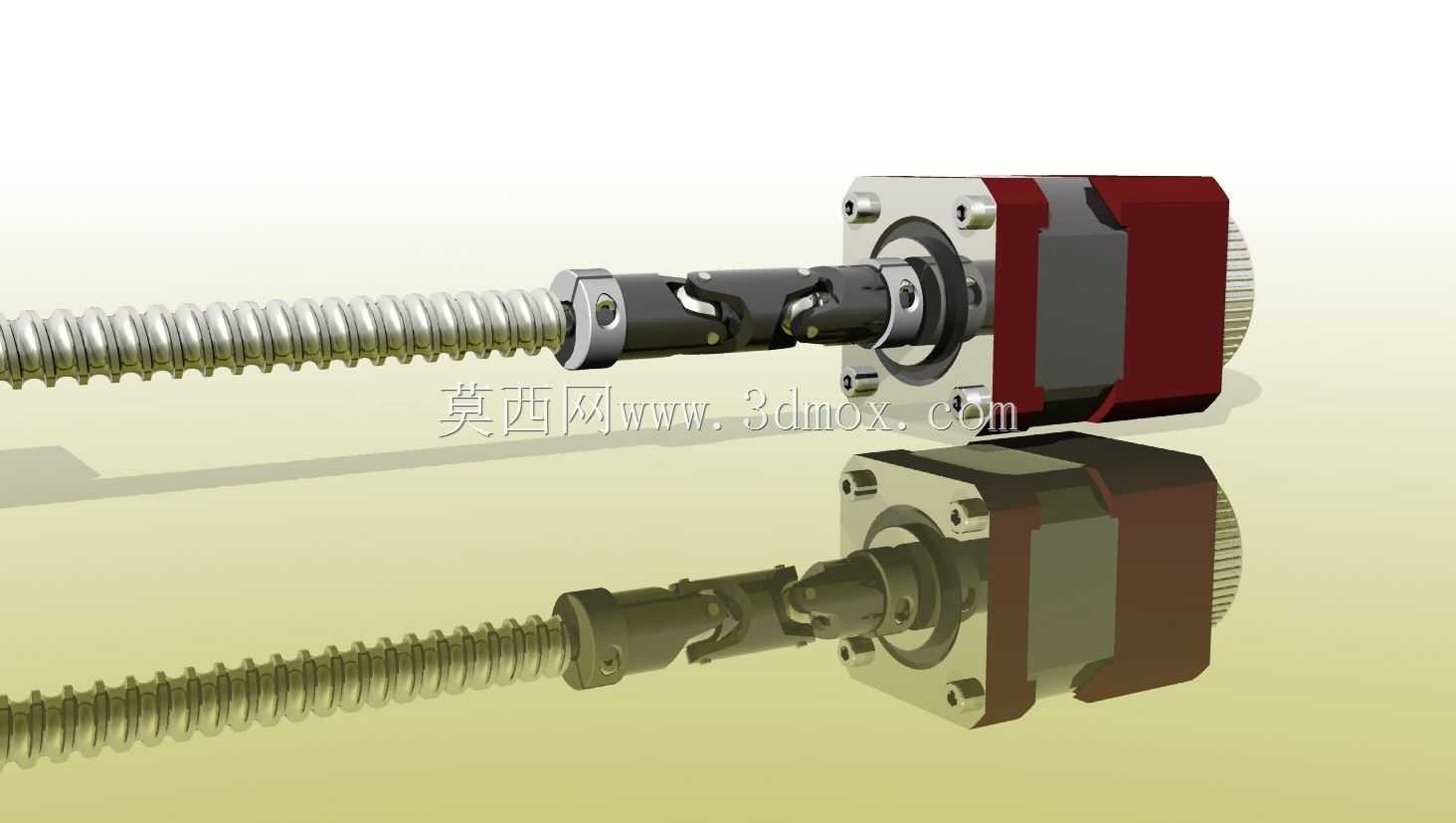

这套传动结构主要应用于中小型自动化设备的直线进给单元中，常见于桌面级数控滑台、3D打印运动轴、小型检测设备位移平台、实验室精密调焦机构等场景，承担着动力源与直线执行件之间的扭矩传递与误差补偿作用。在实际设备运行过程中，步进电机输出的旋转动力需要传递至滚珠丝杠，进而将旋转运动转化为滑台的直线位移，但受加工精度、装配公差、长期运行产生的机架微变形影响，电机输出轴与丝杠输入端往往无法保证绝对的同轴度，若采用刚性连接方式，会在轴系内部产生额外的弯曲应力，轻则加剧轴承磨损、增大传动阻力导致电机丢步，重则出现轴件弯折、连接螺栓断裂的故障，而万向联轴器的核心作用就是补偿两轴之间的角向偏差、径向偏移与轴向窜动，在存在安装误差的工况下依然可以稳定传递扭矩，保障传动系统的运行平顺性。从设计思路来看，这套结构采用双十字轴式万向节串联的布局，相比单节万向节，双节结构可以实现等角速度传动，避免单节万向节传动时存在的转速波动问题，让丝杠获得均匀稳定的输入转速，保障直线进给的位移精度；联轴器两端采用抱紧式夹头结构，通过锁紧螺钉产生的抱紧力夹紧轴件，无需在轴上加工键槽，不会对轴的结构强度造成削弱，同时安装拆卸便捷，适合小直径精密轴系的连接需求。与联轴器搭配的步进电机端集成了标准通讯接口，可直接对接设备的运动控制单元，电机安装法兰采用方形定位止口设计，可直接固定在设备的安装立板上，安装边界清晰，法兰端面到联轴器输出端的轴向尺寸经过紧凑化设计，能够有效缩减整个传动单元的轴向占用空间，适配空间受限的紧凑型设备布局。联轴器的十字轴铰接部位预留了充足的摆动间隙，可适配最大3度以内的角向偏差，能够覆盖常规自动化设备装配过程中产生的绝大多数公差范围，铰接副采用耐磨材质配合，长期往复运行下的磨损量极低，可保障设备长期运行后的传动精度保持性；与联轴器连接的滚珠丝杠采用标准牙型设计，传动效率高、反向间隙小，配合万向联轴器的误差补偿能力，整个传动单元既可以传递足够的驱动扭矩，又能抵消安装与运行过程中产生的轴系偏差，大幅降低设备的装配精度要求，减少生产装配环节的调校工时，同时降低设备运行过程中的故障概率，延长整套运动机构的使用寿命。
