高精度夹紧轮毂波纹管联轴器结构设计

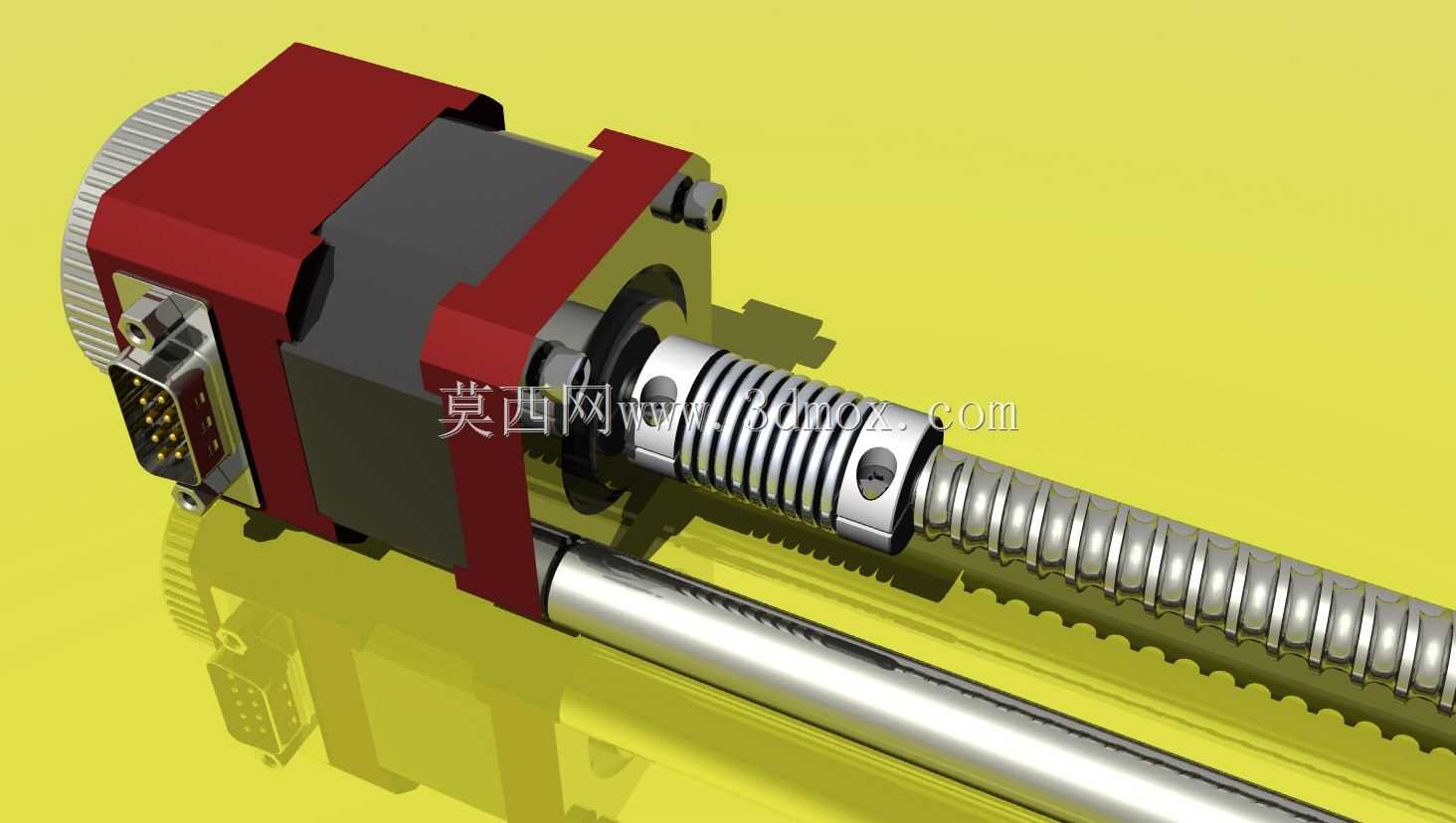

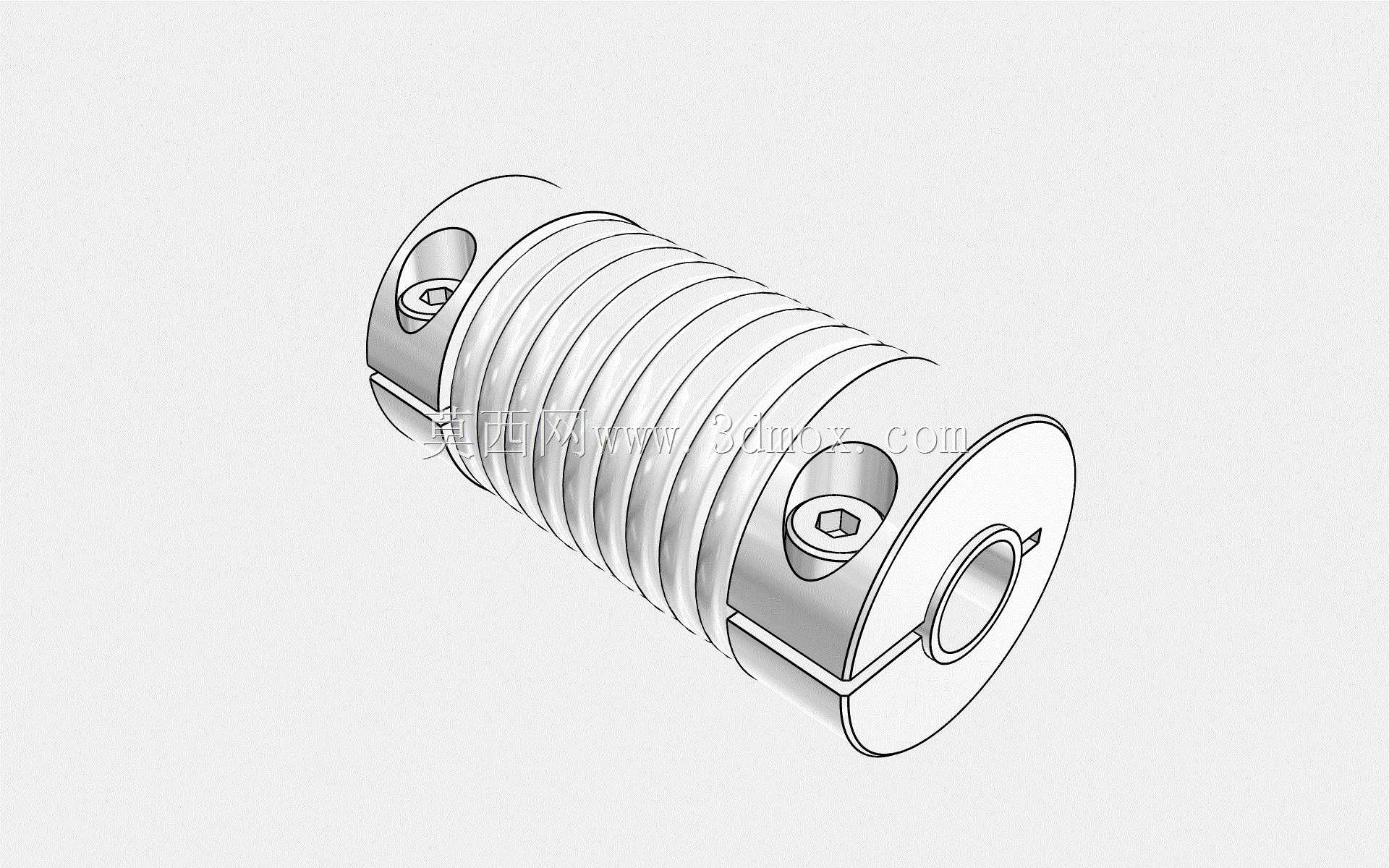

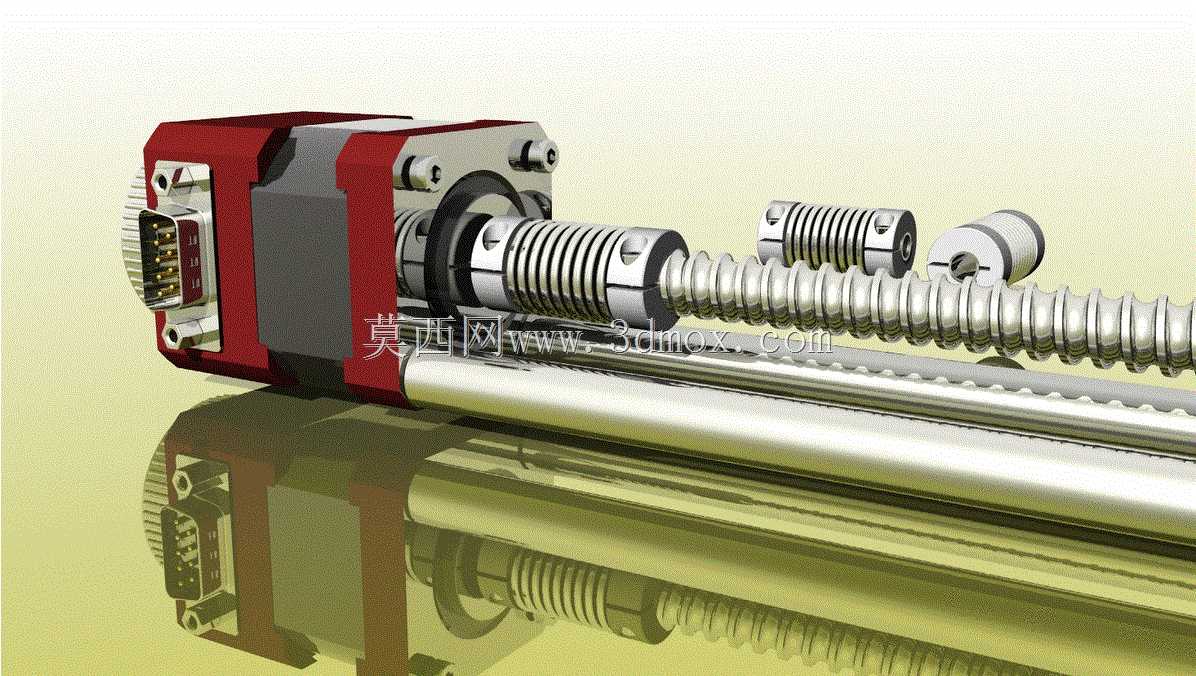

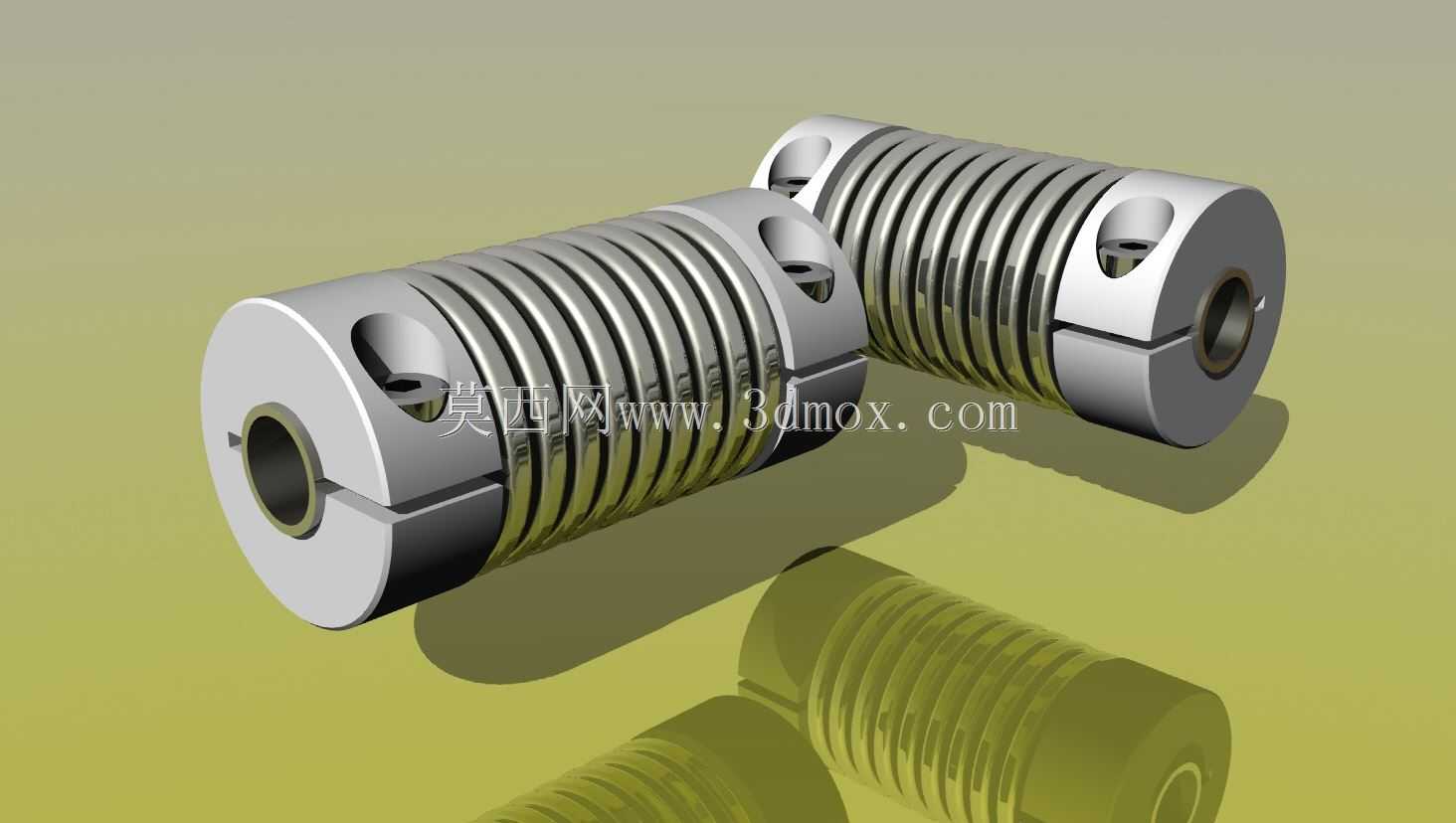

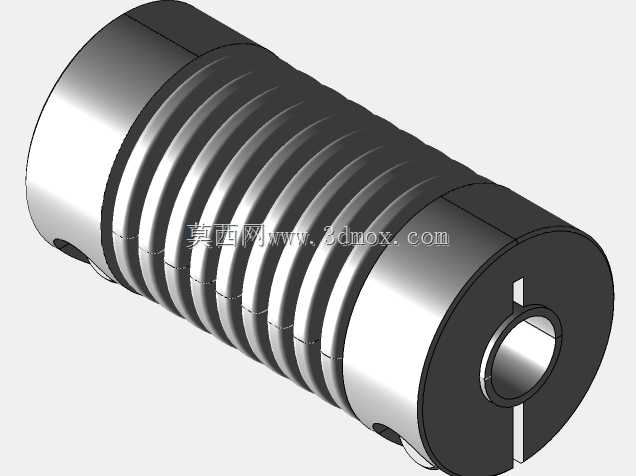

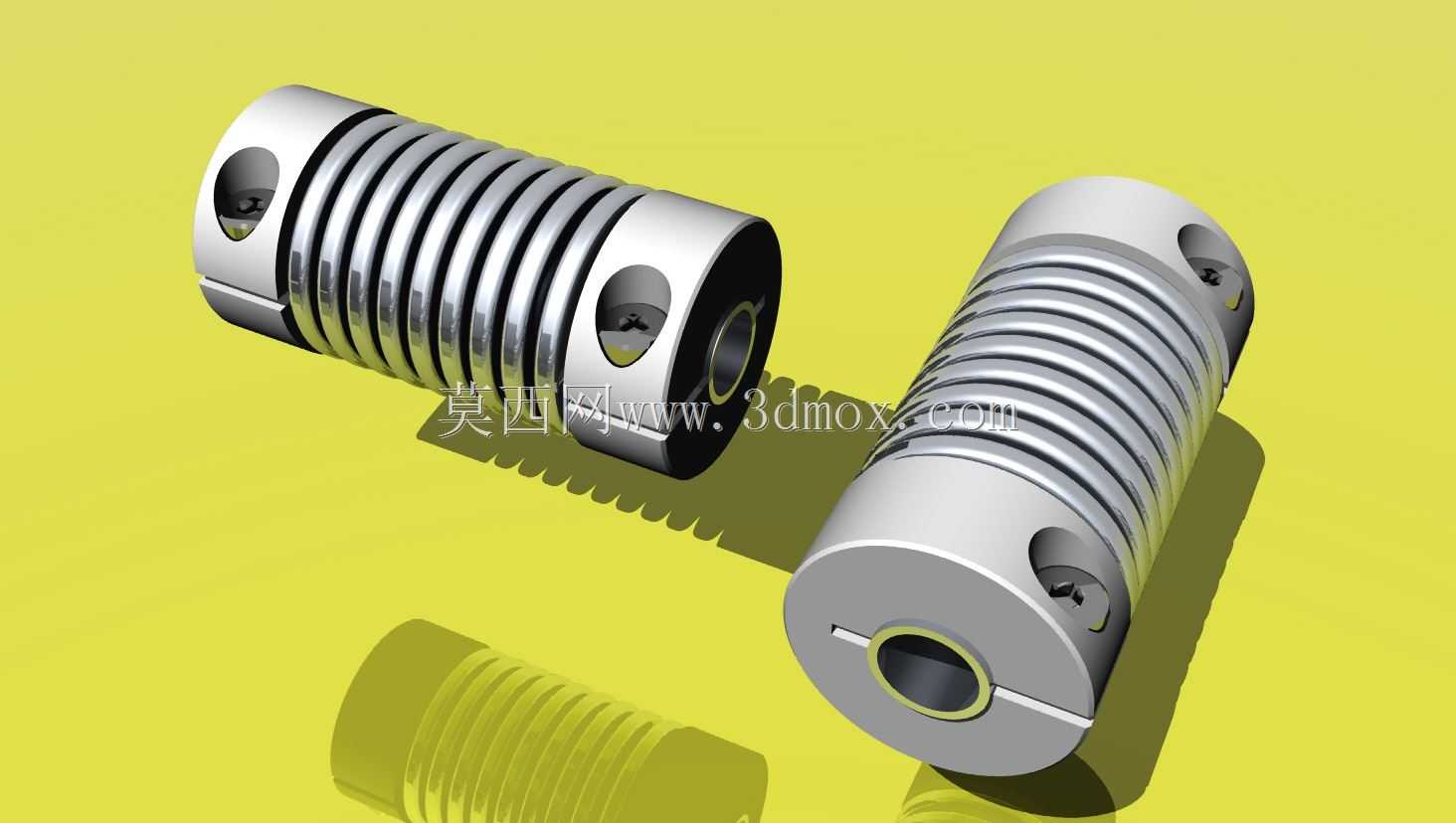

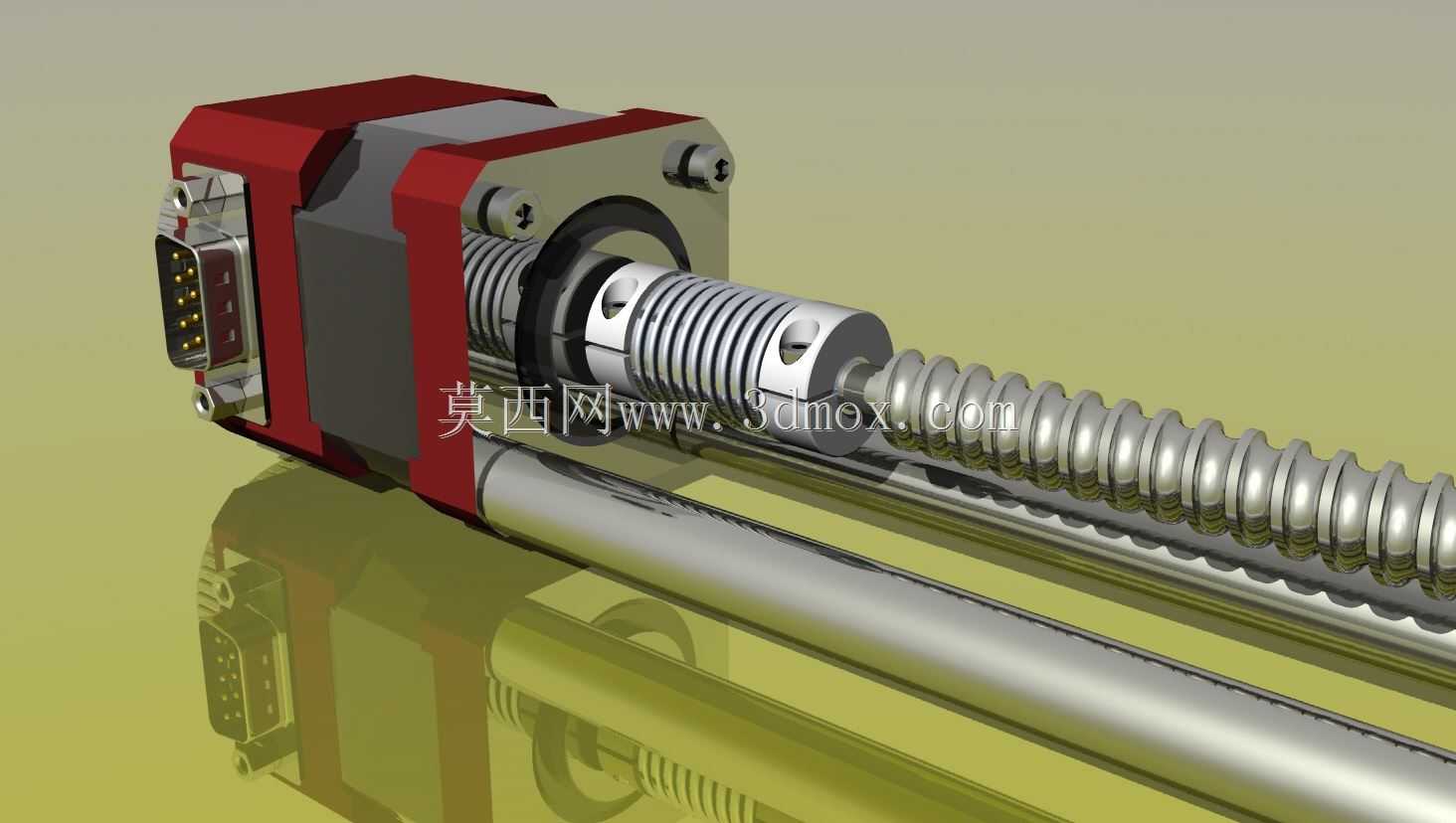

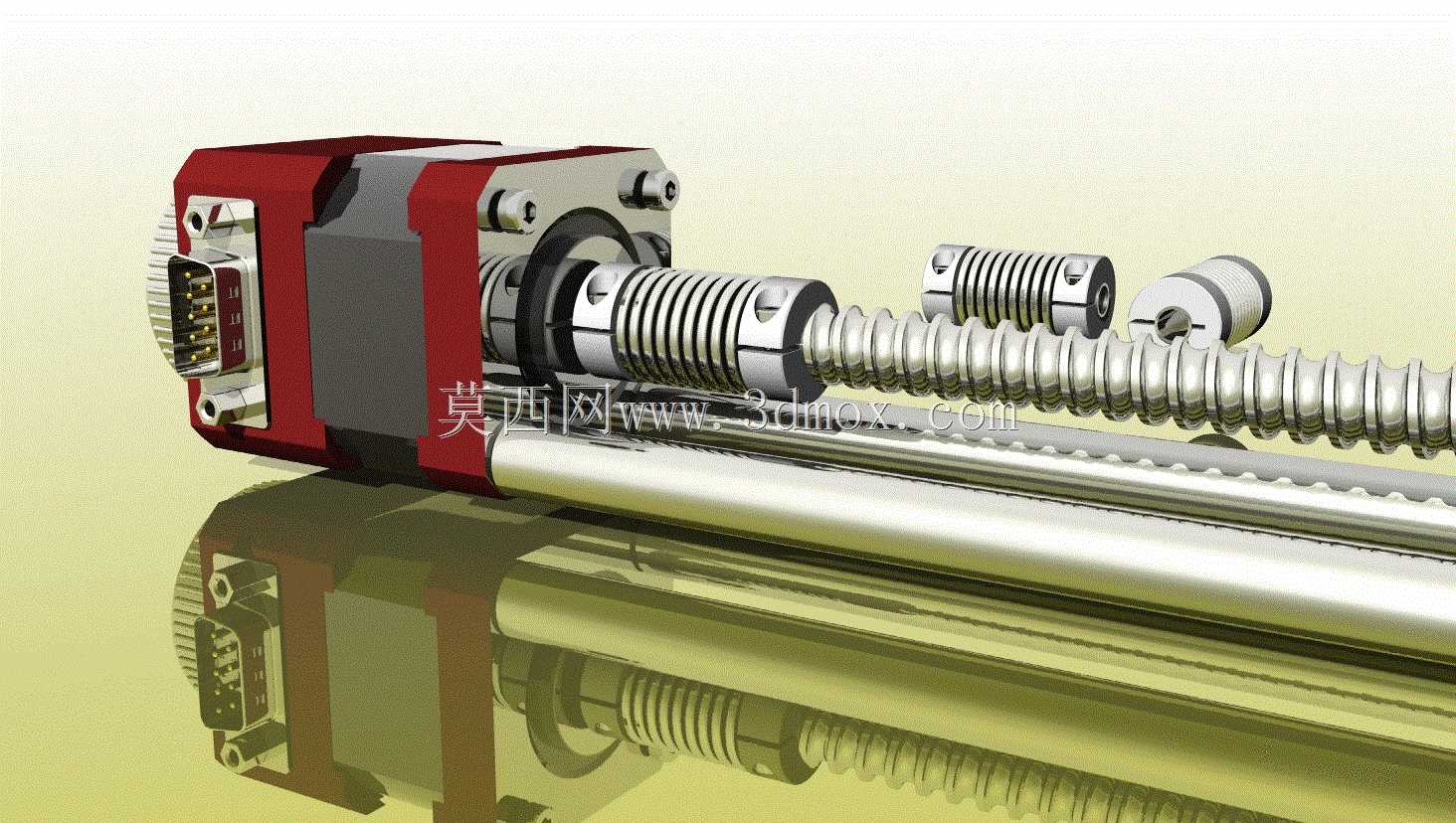

在精密传动领域，波纹管联轴器是伺服系统、精密检测设备、高精度数控机床进给轴中不可或缺的核心传动部件，这款夹紧轮毂式波纹管联轴器，正是针对小空间高同轴度要求的传动场景开发的适配结构。从实际应用场景来看，这类联轴器常被部署在伺服电机与滚珠丝杠的连接工位、编码器与主轴的传动链路、小型自动化模组的动力传递环节，能够在紧凑的安装空间内完成动力的无间隙传递，尤其适配对传动回差、角向补偿有严苛要求的精密运动场合，比如3C电子组装设备的位移平台、光学检测仪器的微调轴系、小型雕刻机的进给传动单元，都能见到这类结构的身影。它的核心功能特性十分突出，依靠金属波纹管自身的弹性形变能力，可同时补偿传动链路中出现的径向偏移、角向偏斜与轴向窜动，避免因安装对中误差带来的附加载荷，有效保护后端的精密轴承、丝杠等核心部件，延长整套传动系统的使用寿命；夹紧式的轮毂结构无需额外的键连接，依靠抱紧力实现轴与联轴器的无间隙固定，从根源上消除了键连接带来的传动回差，保障正反转切换时的传动精度，同时安装拆卸无需复杂工装，仅需锁紧轮毂上的紧固螺钉即可完成固定，大幅降低现场装配的调试难度。从设计思路层面，这款联轴器采用对称式结构布局，两端的夹紧轮毂选用高强度铝合金材质加工，在保证结构刚性的同时尽可能降低自身转动惯量，适配高速启停的伺服传动工况；中间的波纹管段采用不锈钢材质经液压成型工艺制作，管壁均匀一致，既具备足够的扭转刚性保障扭矩传递的响应速度，又保留了合适的弹性变形区间来实现多维度的偏差补偿，波纹管与两端轮毂采用焊接工艺牢固结合，避免长期运转过程中出现连接松脱的问题。在外形尺寸与安装边界上，这款联轴器的适配轴径为5mm，整体总长度控制在31mm，轮毂部分的外径为15.2mm，中间波纹管段的直径为14.5mm，整体结构十分紧凑，不会占用过多的安装空间，能够适配狭小腔体内的传动布局；它的最大扭矩传递能力可达4.3kg.cm，可允许的横向偏移量为0.25mm，角向偏移容限为5度，传动过程中的扭转偏差可控制在0.018mm以内，完全满足精密传动场景的精度要求。不锈钢波纹管段经过抛光处理，表面光洁度高，抗腐蚀能力强，可在常规工业车间环境下长期稳定运转，无需额外的维护保养，夹紧轮毂的螺钉布局经过优化，锁紧时受力均匀，不会对连接轴造成局部压损，同时可保证足够的抱紧力，避免大扭矩传递时出现轴与轮毂的相对滑动。
