小型电动水翼艇结构设计方案

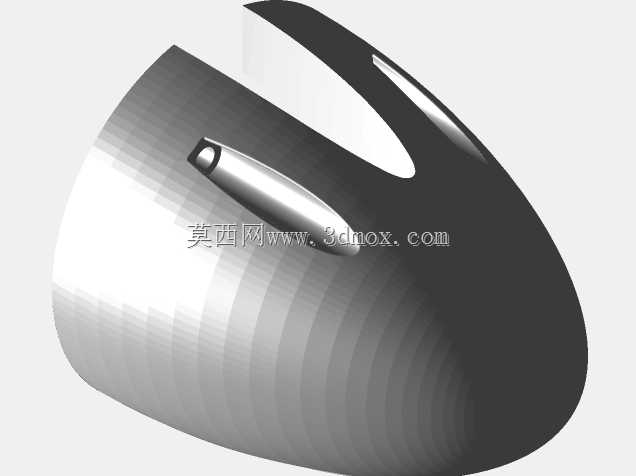

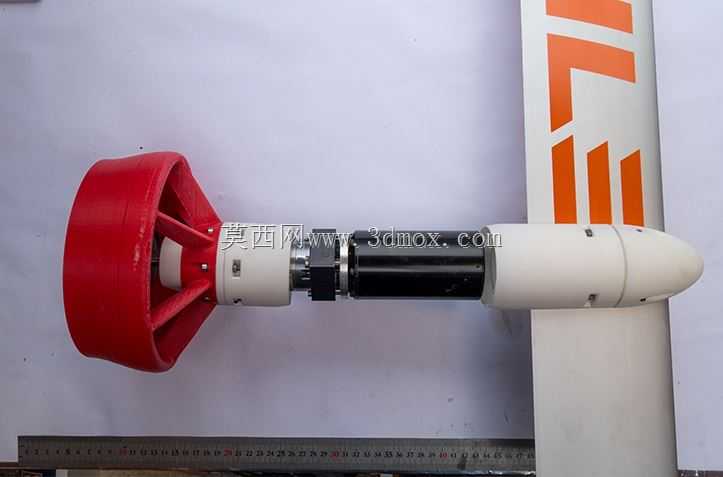

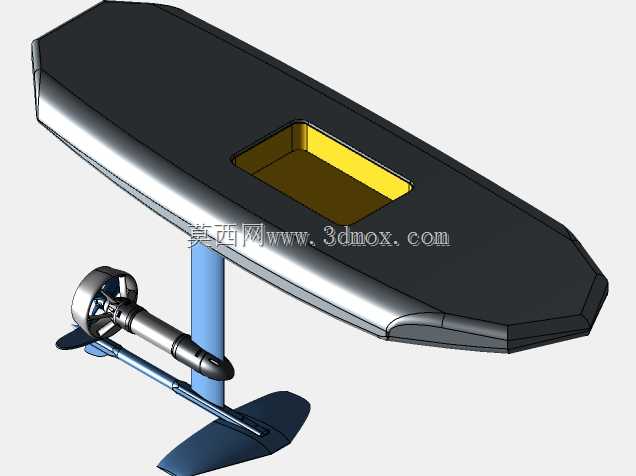

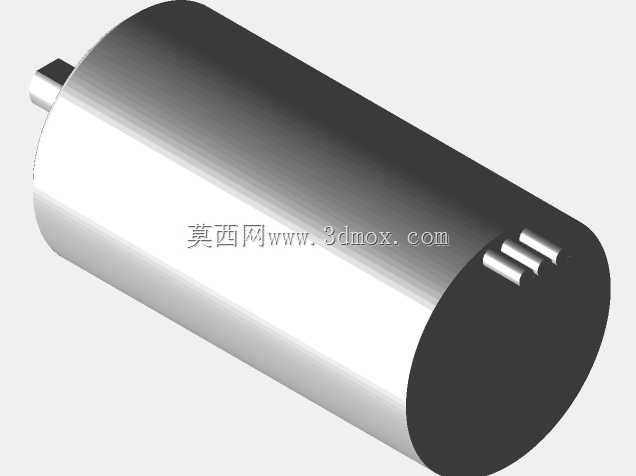

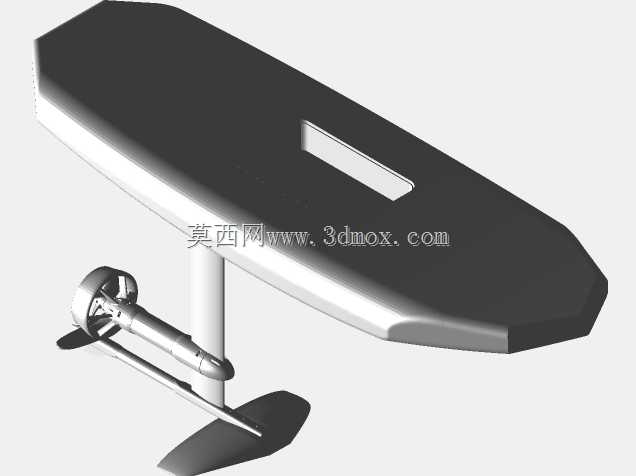

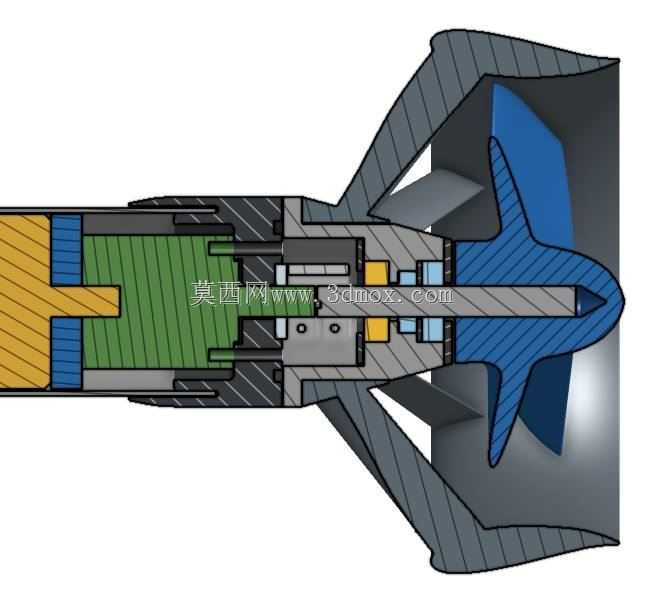

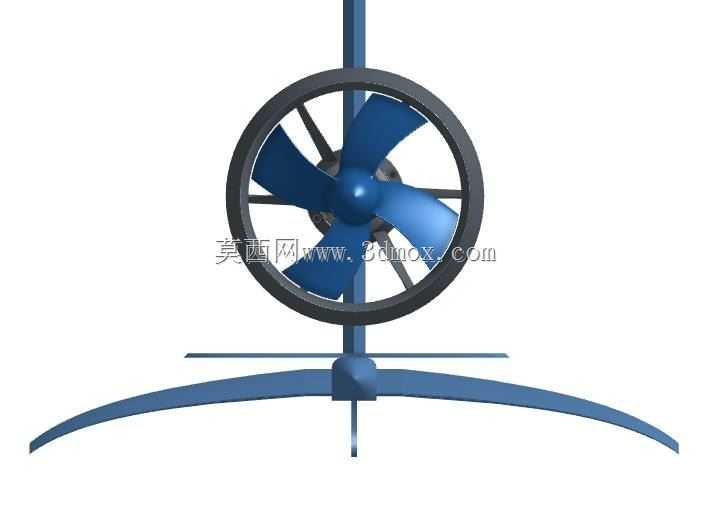

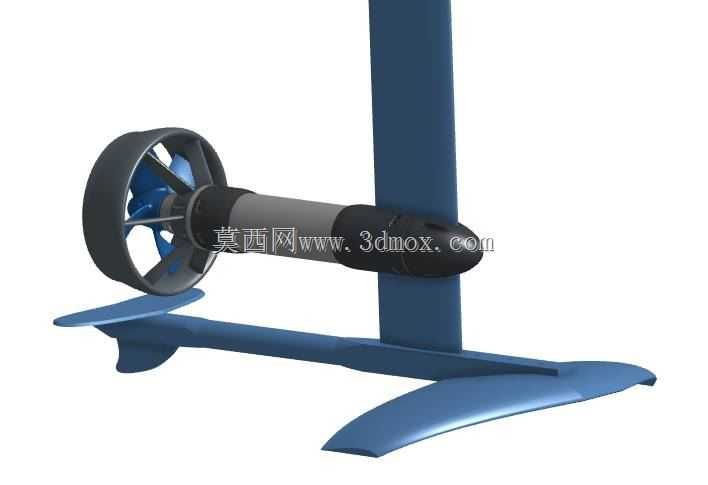

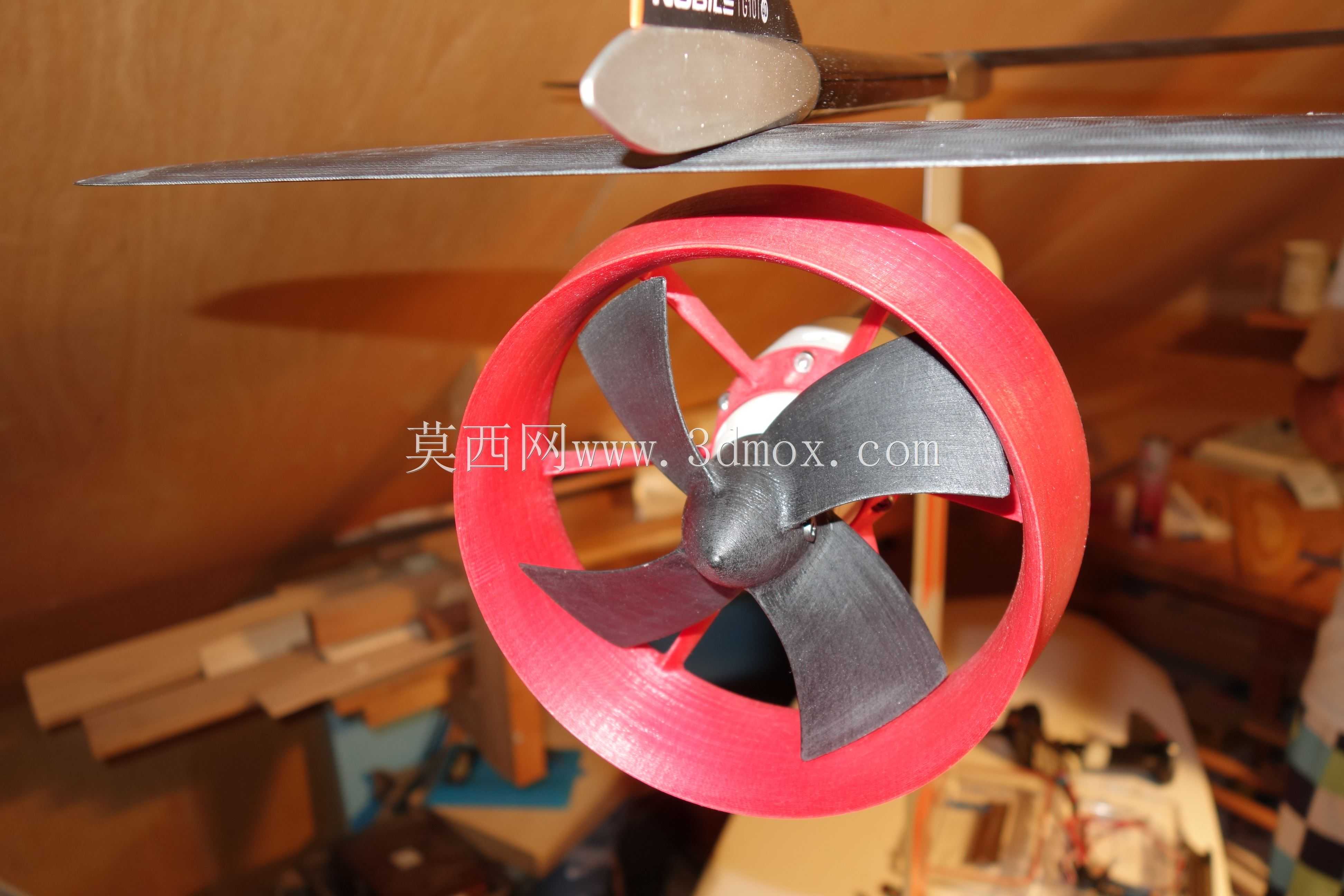

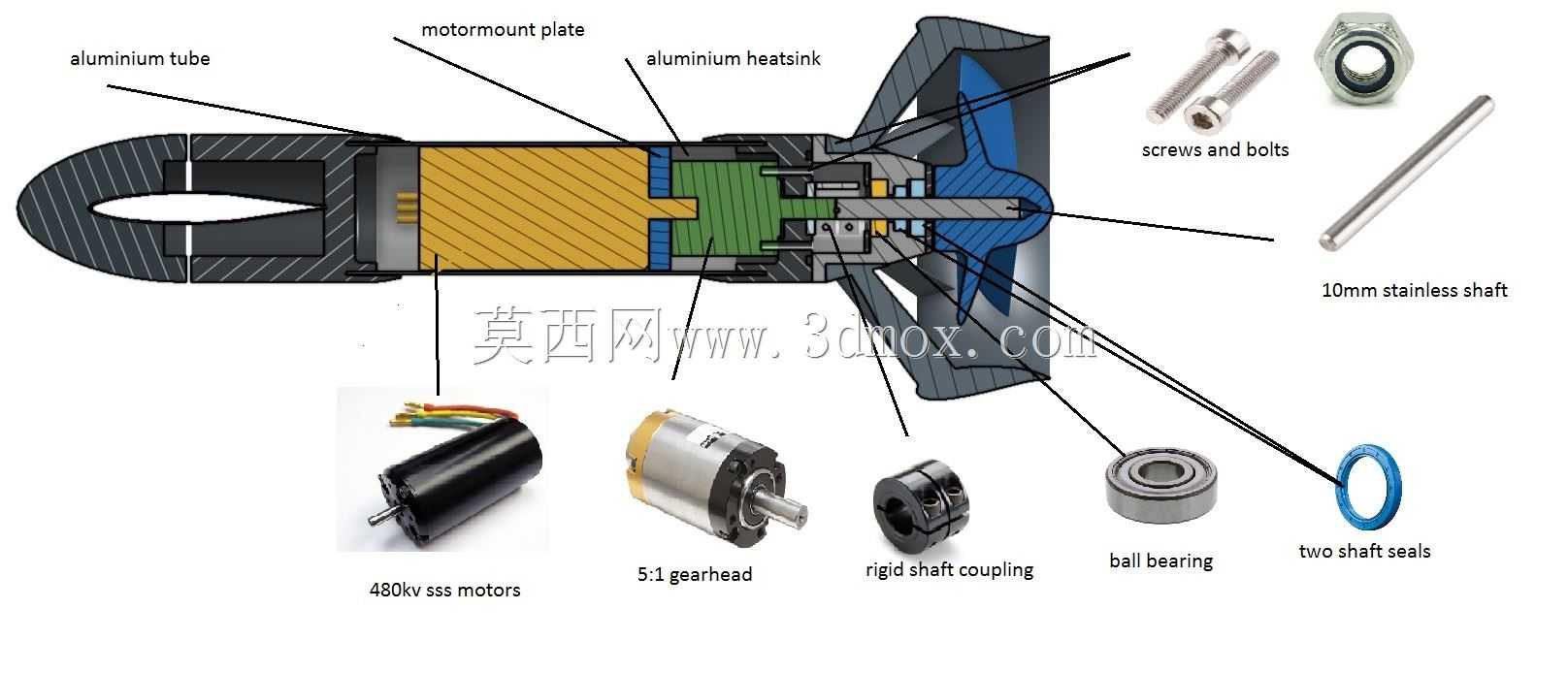

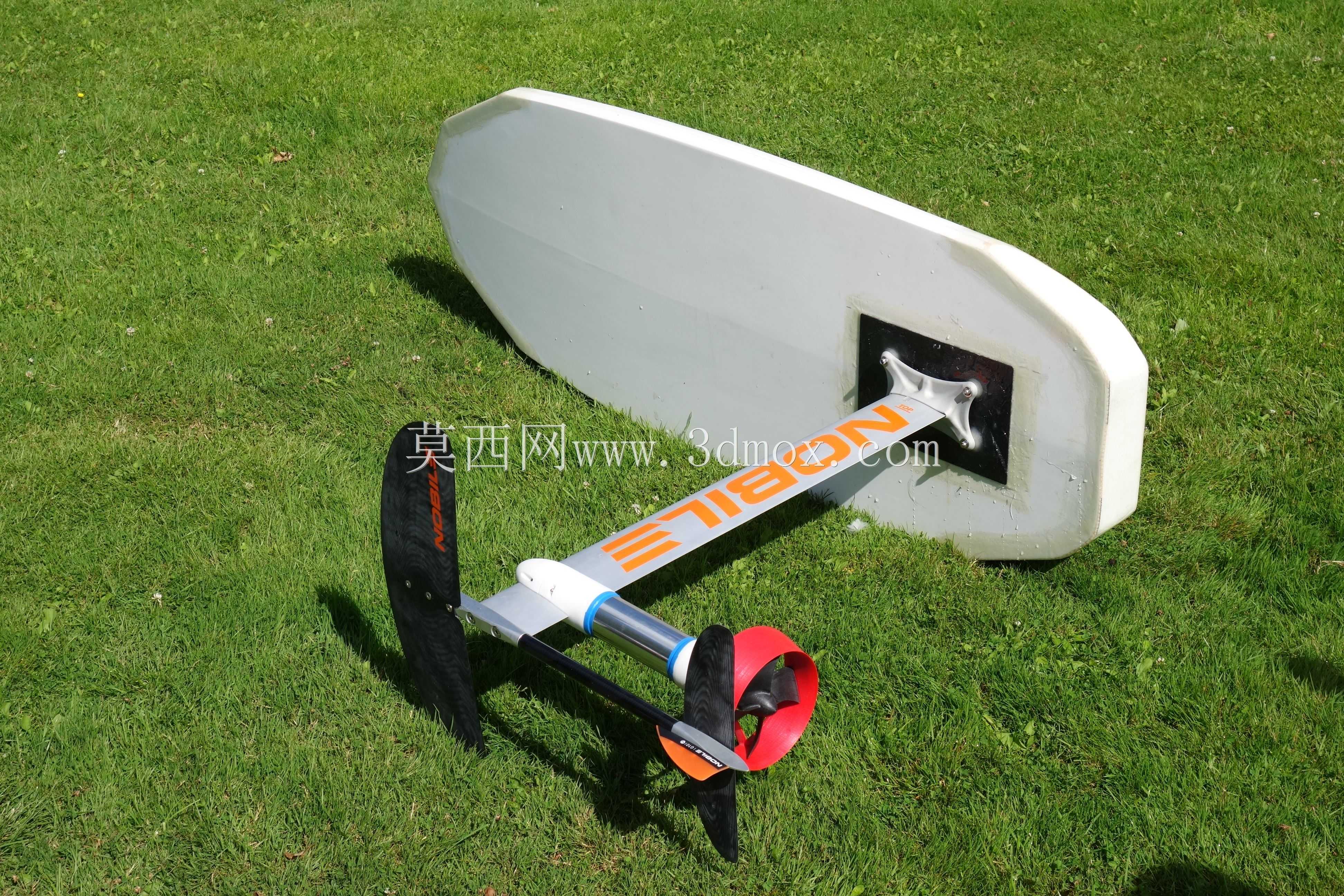

这款电动水翼艇主要面向近岸休闲水域、内陆静水湖面的个人短途出行与水上休闲场景，可满足单人水上通勤、休闲体验的使用需求，相较于传统燃油小艇，它依靠电力驱动运行噪音极低，不会对水域周边环境产生燃油污染，更适配生态保护要求较高的城市景观水域、自然保护区周边水面的使用场景。从功能特性来看，该水翼艇采用浮体加下置水翼的组合结构，艇体主浮体为长条形流线型封闭结构，顶部预留的内凹舱位可放置动力电池组与控制电路模块，浮体边缘做了圆弧过渡处理，能够降低航行时的水面兴波阻力；下置的支撑立柱连接主浮体与下部水翼，水翼采用适配低速航行的翼型设计，当艇体达到一定航速时，水翼产生的升力可将主浮体抬离水面，大幅减小航行过程中的水体阻力，提升航行效率与平稳性。尾部的吊舱式电动推进单元集成了驱动电机、螺旋桨与转向结构，直接固定在水翼延伸支架上，省去了传统船舶的长轴传动结构，既降低了传动过程中的动力损耗，也减少了水下结构的缠绕风险，推进单元前端的导流罩可优化进水流场，提升螺旋桨的推进效率，下部的小型尾舵可配合推进单元实现航行方向的精准控制。设计过程中重点优化了水翼与主浮体的连接强度，立柱采用变截面结构，靠近浮体的位置做了加强过渡，能够承受水翼升力带来的弯矩载荷，同时对整体重心位置做了匹配调整，将较重的电池舱布置在浮体中部的内凹区域，降低整体重心高度，避免航行抬升过程中出现侧翻风险。安装边界方面，主浮体的长宽尺寸适配小型拖车的装载要求，下置水翼与推进单元的最低点距离浮体底部的高度经过优化，既保证足够的升力产生行程，也能满足近岸浅水区的停靠需求，避免停靠时水下结构触碰水底造成损坏，电路舱的内凹结构预留了足够的电池安装空间与走线位置，可适配不同容量的动力电池组安装，舱体边缘预留了密封结构安装位，可实现舱室的防水密封，避免航行时水花渗入造成电路故障。
