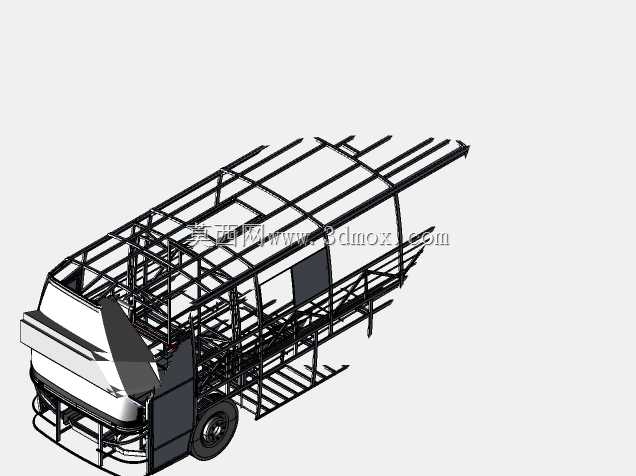

公交客车车身骨架框架结构设计

该结构为城市公交客车的车身承载骨架框架，是整车结构的核心承载基体，主要应用于城市公共客运交通场景，承担着支撑整车内外饰安装、承载乘客与车载设备重量、传递行驶过程中各类动静态载荷的核心作用，是客车整车开发过程中结构设计环节的核心对象。从实际用途来看，这套骨架框架需要适配城市公交频繁启停、低速多站点停靠、大载客量波动的运营特性，既要满足日常运营中整车载荷的均匀传递，也要为车门、车窗、座椅、扶手、空调机组、动力电池组（新能源车型）、驾驶操控总成等所有车载部件提供可靠的安装基准，同时在车辆发生碰撞、侧翻等极端工况下，通过框架结构的有序变形吸收冲击能量，为车内乘员保留足够的生存空间，满足客车被动安全的硬性要求。从功能特性来看，该骨架采用空间桁架式结构设计，通过不同规格的矩形管材、异型型材的拼接焊接形成整体受力体系，区分出前围安装区、驾驶区、乘客舱区、后围动力安装区、侧围门窗开口区、顶部设备安装区、底部底盘连接区等不同功能分区，各分区的杆件密度、型材规格根据受力大小做差异化匹配：乘客舱底部的主纵梁、横梁采用大截面厚壁型材，承担主要的垂向载荷；侧围立柱配合顶部纵梁、底架横梁形成封闭环结构，提升整车抗扭刚度与侧翻防护能力；前围区域预留出挡风玻璃、前大灯、前保险杠的安装点位，同时设计出碰撞吸能的诱导变形区，避免正面冲击直接侵入驾驶区域；侧围区域精准预留乘客门、应急逃生窗、侧窗的安装边界，开口周边做局部加强处理，避免开口位置出现应力集中导致的结构开裂。从设计思路来看，该骨架遵循“载荷路径最短、刚度匹配合理、轻量化与强度平衡”的设计原则，首先根据整车总布置确定的外轮廓尺寸、轴距、前后悬长度、车内站立高度、车门位置等边界参数，搭建主受力杆件的空间走线，确保来自底盘的路面冲击、车载设备的静载荷、行驶中的惯性力能够通过纵横交错的杆件快速分散到整个框架结构，避免局部应力过载；其次针对公交运营中常见的超载、颠簸路面冲击、频繁开关门振动等工况，对骨架的关键连接节点做加强设计，比如底架与侧围的连接位置、车门立柱的上下端、顶部空调安装的预埋点位，都通过增加加强筋、局部加厚型材、增加斜撑杆件的方式提升结构强度；同时在满足强度刚度要求的前提下，通过优化杆件排布、选用高强度轻量化型材的方式控制骨架整体重量，降低整车能耗，提升运营经济性。从外形尺寸与安装边界来看，该骨架的外轮廓完全匹配对应车型的整车外饰安装尺寸，长度方向覆盖整车前后围外板的安装跨度，宽度方向匹配车身侧围外板的安装宽度，高度方向从底盘车架上平面延伸至顶部外蒙皮的安装高度，所有安装点位的孔位、连接面都预留了标准的装配公差，能够直接对接后续内外饰件、底盘总成、电气系统的装配流程，不需要额外做结构改制，可有效缩短整车试制的装配周期，减少装配过程中的配钻、切割等二次加工工序。
