双轴可调角度云台万向节结构

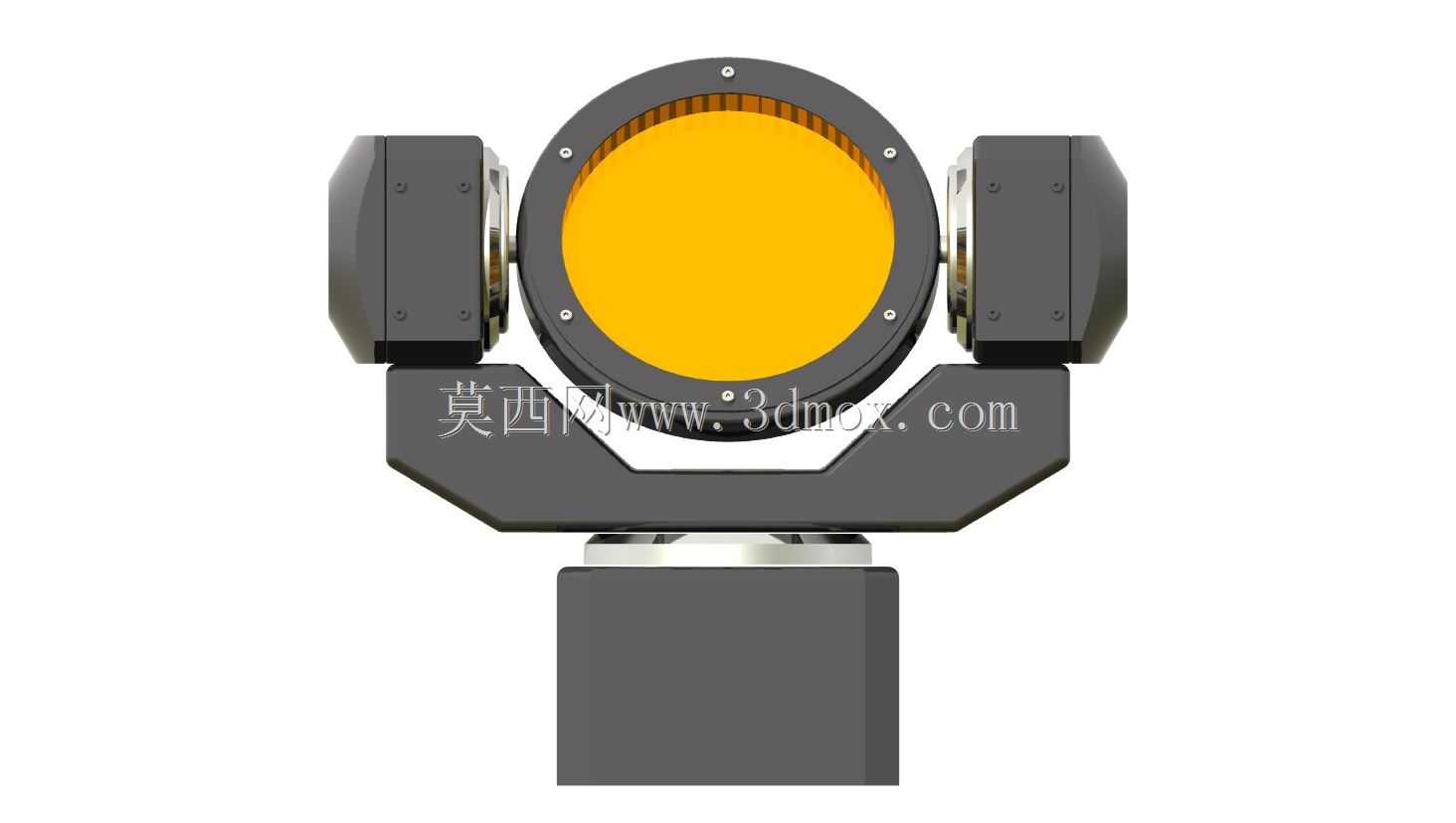

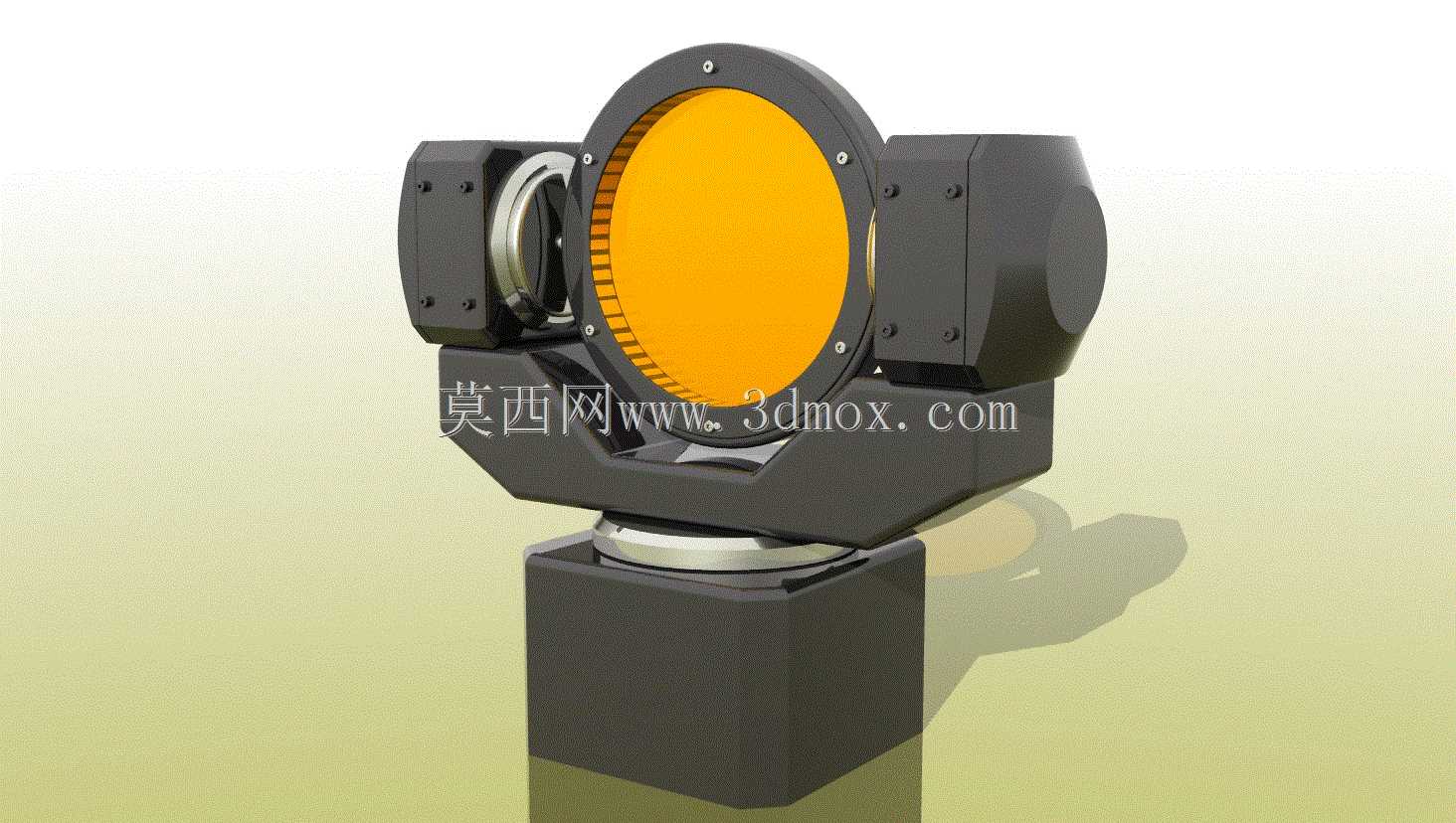

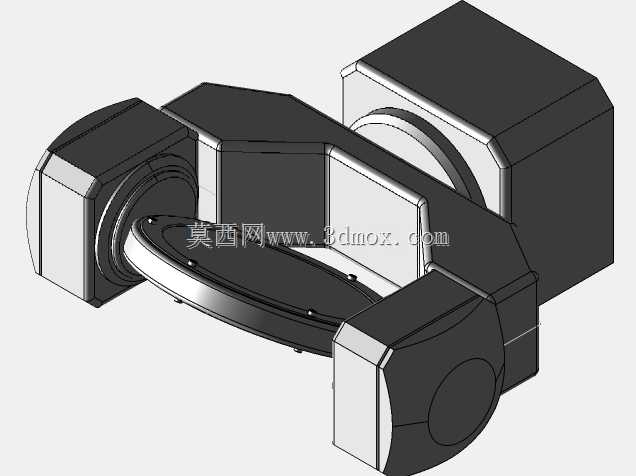

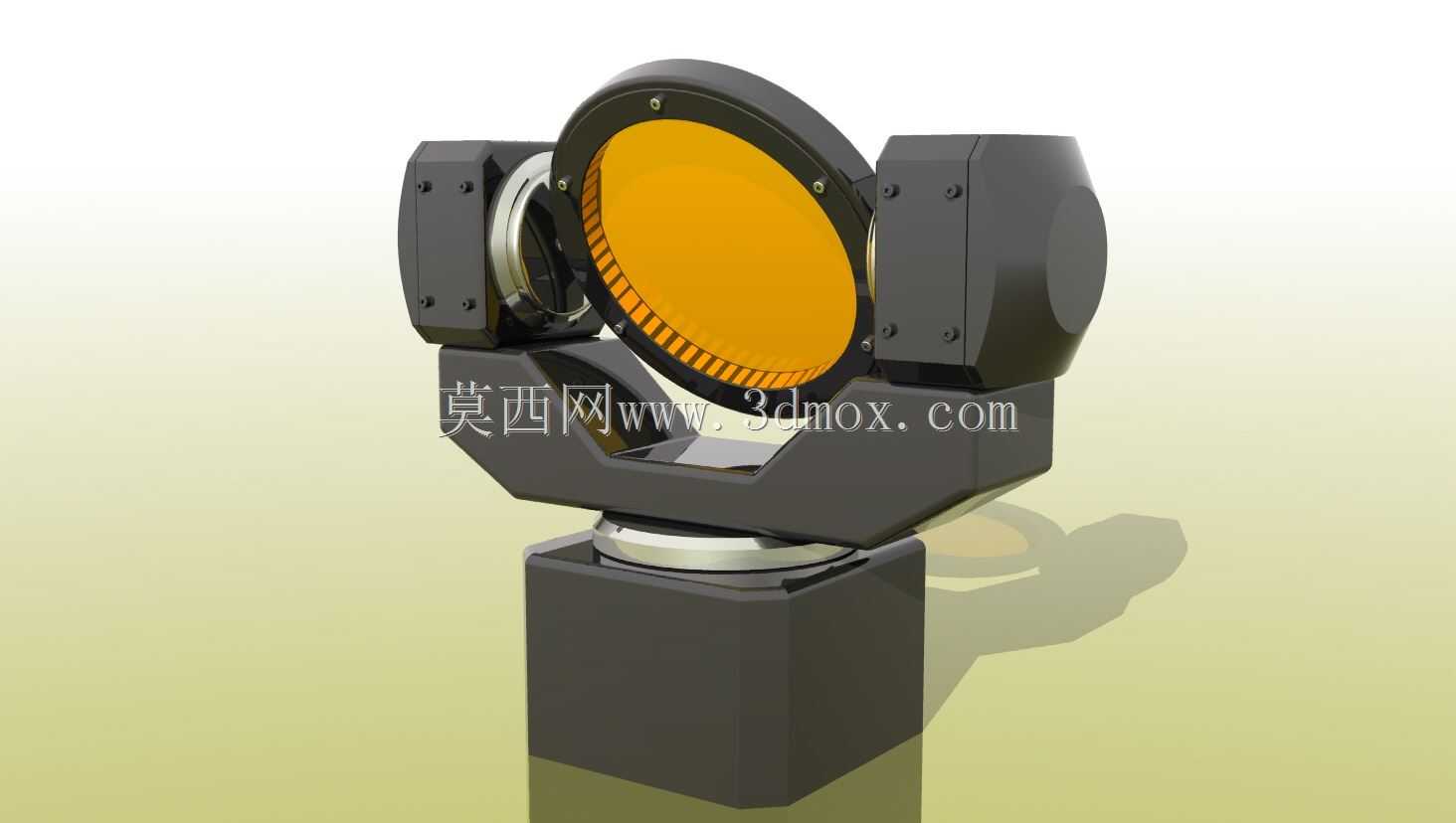

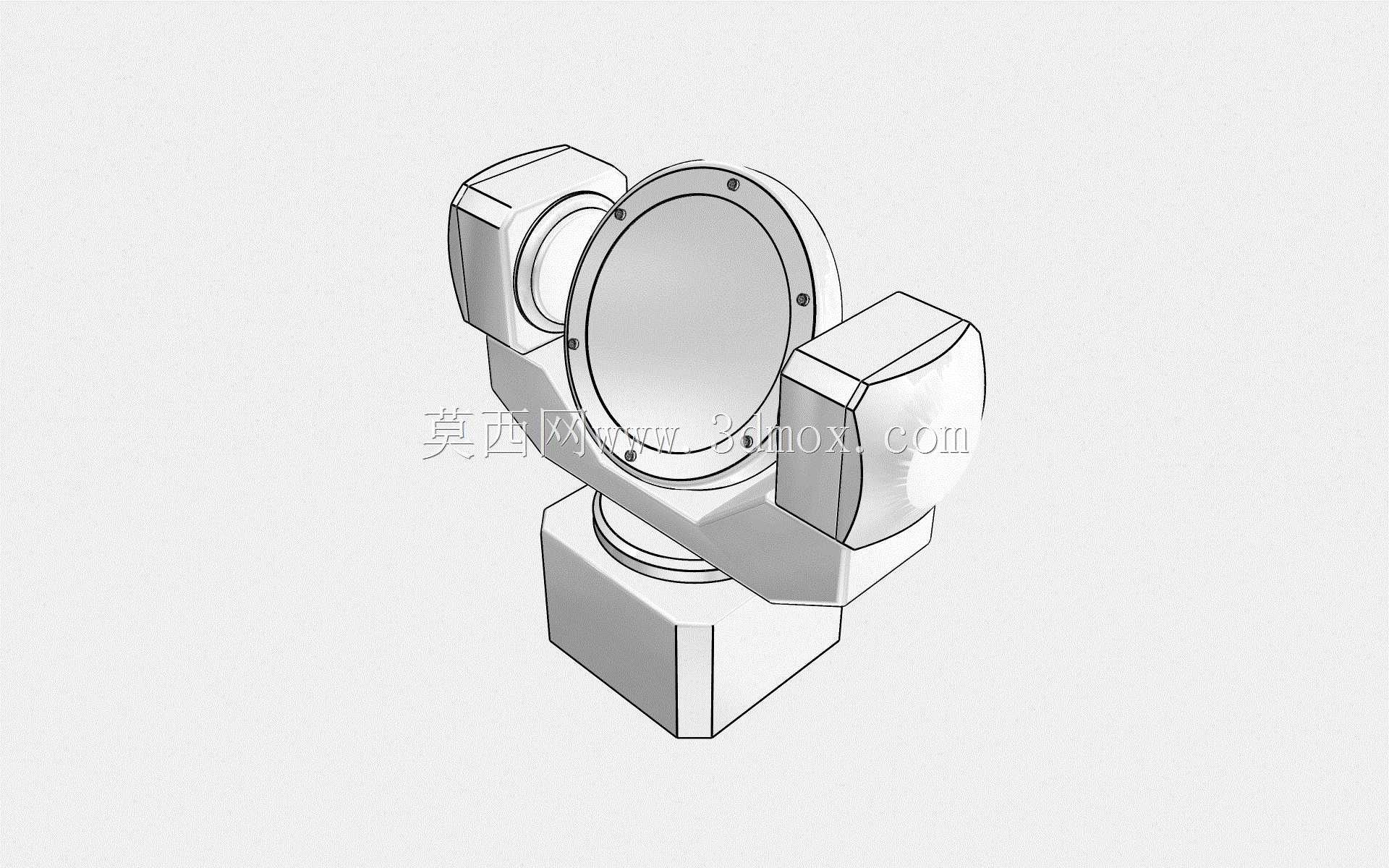

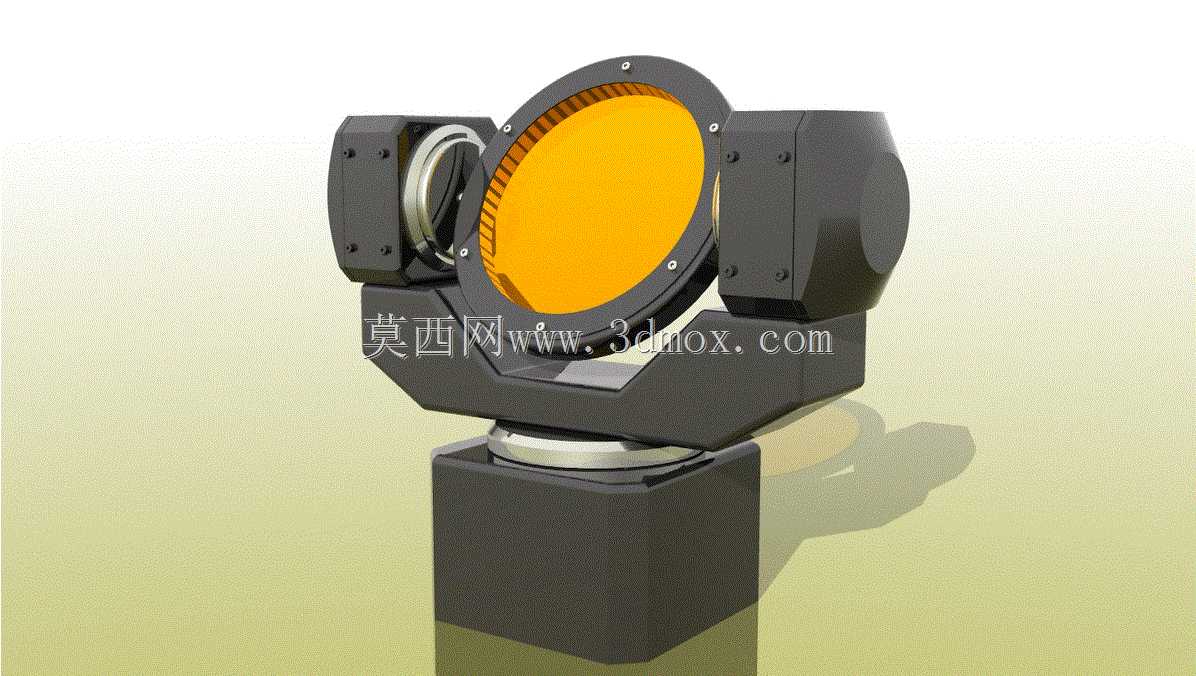

这款双轴万向节结构是多维度角度调整场景中的核心传动支撑部件，广泛应用在光学检测设备、舞台灯光架设、工业摄像监控、精密测试转台等需要实现两个正交方向角度偏转的工况中，能够在负载安装面完成俯仰、水平回转两个维度的角度调整，打破传统固定安装支架的角度限制，让搭载的工作部件可以灵活对准目标方位，满足不同作业场景下的角度对位需求。从实际用途来看，该结构既可以作为小型精密设备的内置角度调整关节，承载光学镜头、检测探头、传感模组等轻量负载完成精准角度对位，也可以作为外置承载支架，搭载补光灯具、摄像设备等作业部件，在工业产线检测、户外安防布设、舞台效果搭建等场景中实现稳定的角度调节与姿态保持，避免反复拆装调整安装基座的繁琐工序，大幅提升设备布设与调试的效率。在功能特性上，该万向节采用正交双轴铰接布局，两个旋转轴互相垂直布置，分别对应俯仰摆动与水平回转两个自由度，旋转配合面采用精密贴合的轴套结构，转动过程顺滑无卡顿，同时轴端设置有锁紧定位结构，角度调整到位后可以通过锁紧件固定当前姿态，不会因为负载自重或者外部轻微振动出现角度偏移，保障搭载部件的姿态稳定性；底部设置方形安装基座，基座平面预留标准安装孔位，可以直接通过螺栓固定在设备台面、支架顶端等安装基础上，安装对接便捷，不需要额外加工转接结构。从设计思路来看，整体结构采用对称式布局，两侧铰接支座完全对称，保障旋转过程中负载受力均匀，不会出现偏载卡滞的问题；中间承载圆盘采用大直径平面设计，能够提供充足的负载安装空间，圆盘边缘设置均匀排布的固定孔位，方便不同规格的搭载部件通过螺栓直接固定，不需要额外制作转接板；两侧支座内部预留了走线空间，搭载部件的供电、信号线缆可以从支座内部的空腔穿过，避免线缆外露在转动过程中出现缠绕、拉扯的问题，提升整体结构的整洁度与使用可靠性。在外形尺寸与安装边界上，底部方形安装基座的边长适配常规工业支架的顶端安装尺寸，整体高度控制在紧凑范围内，不会因为结构过高导致负载重心偏移影响稳定性；两个旋转轴的转动角度覆盖常用的作业调整范围，俯仰方向可以实现大角度上下摆动，水平方向可以完成近全周的回转调整，能够满足绝大多数场景下的角度对位需求；整体结构的转动间隙控制在极小范围内，角度调整精度高，不会出现空程回差，适配对角度对位精度有一定要求的精密作业场景。
