桌面级小型CNC数控雕刻机结构设计

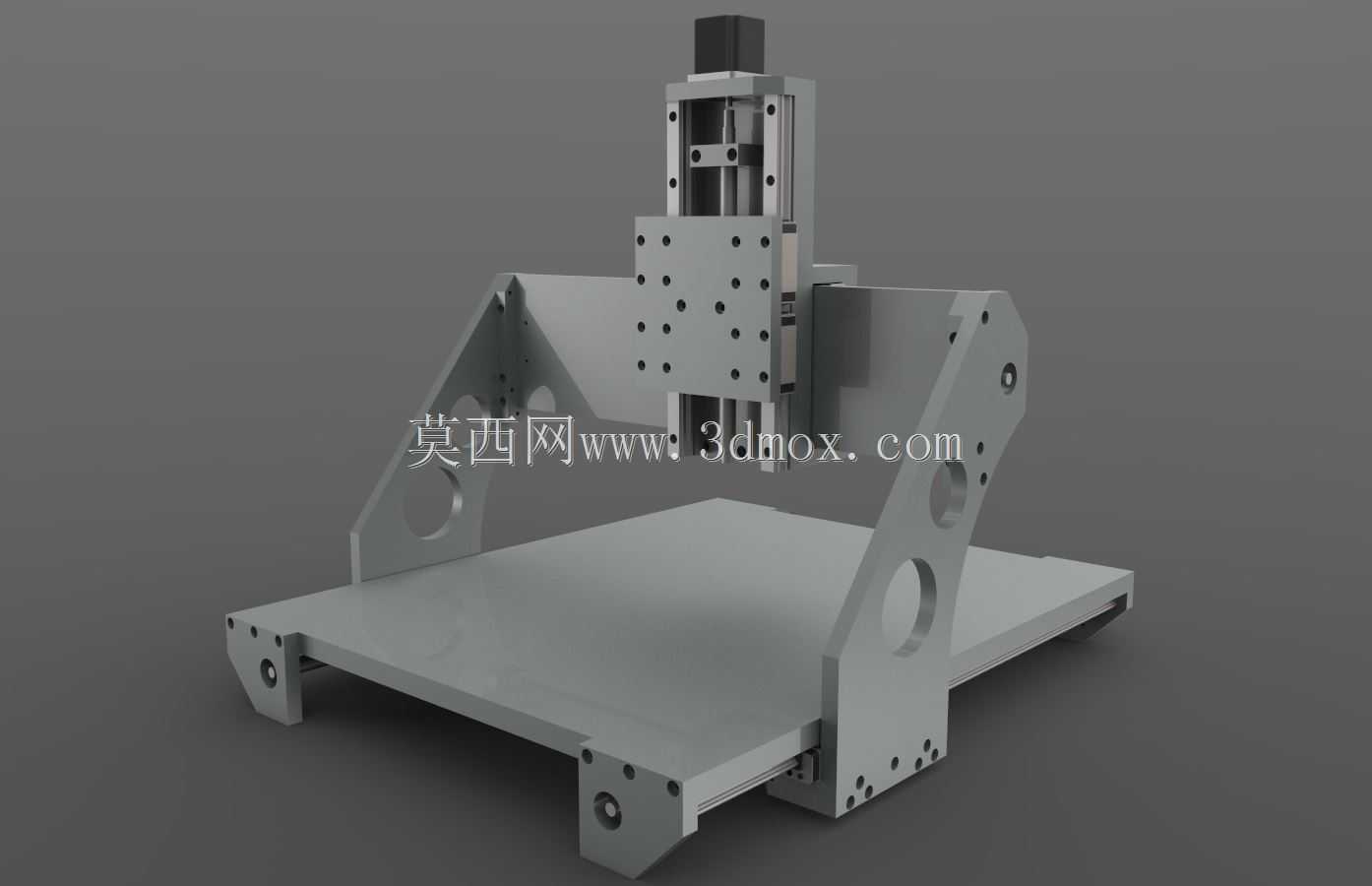

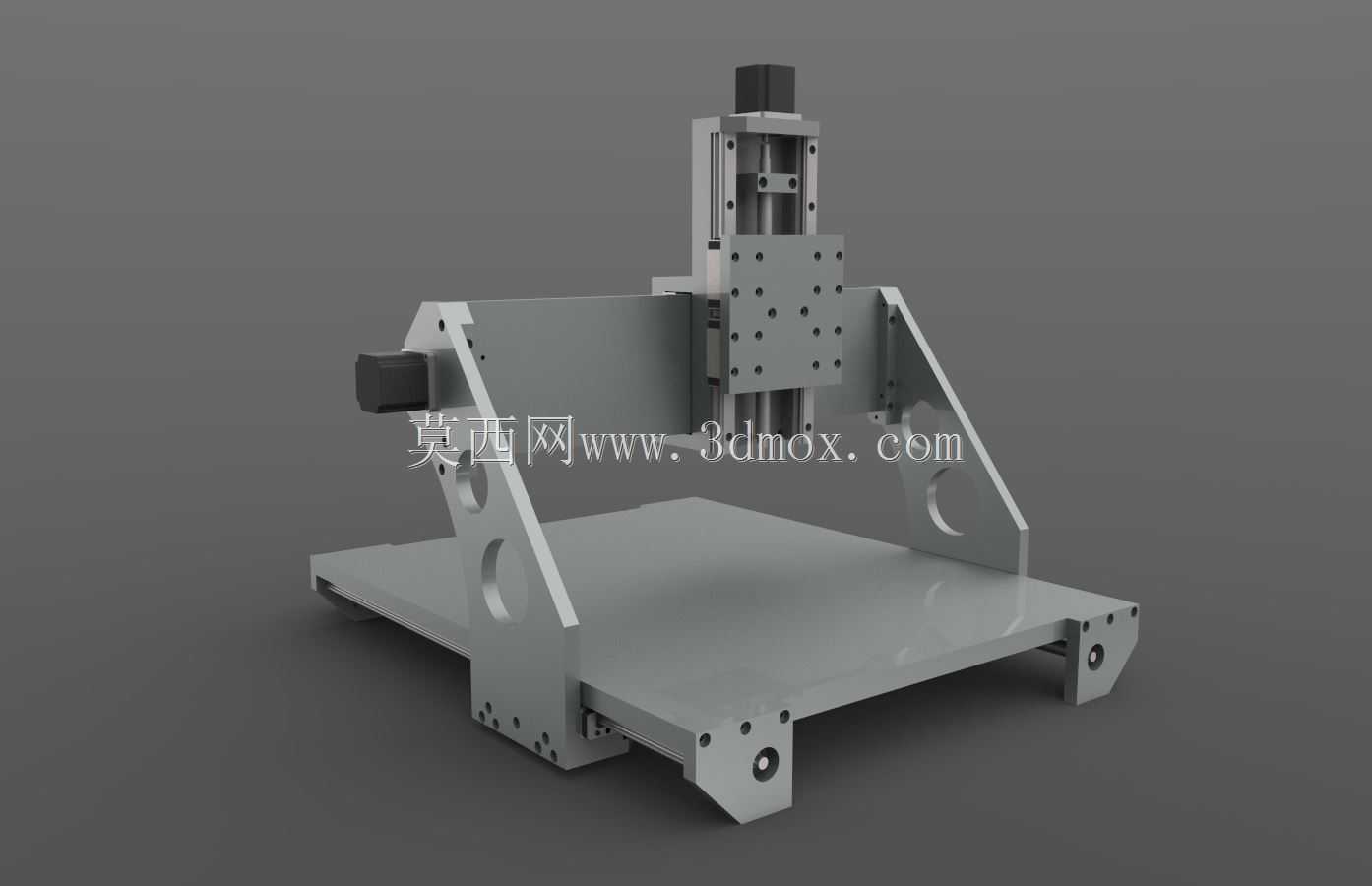

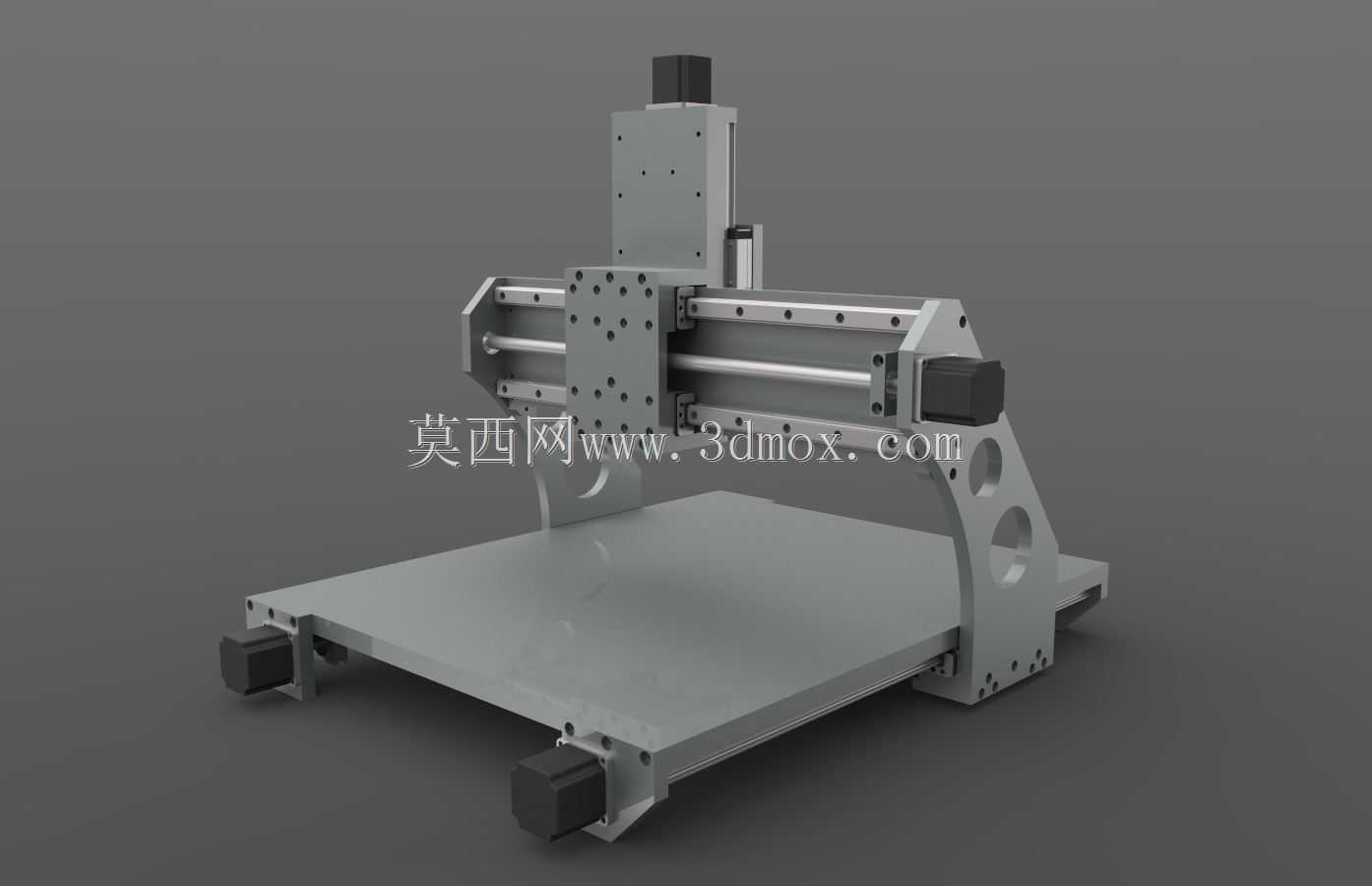

这款桌面级CNC雕刻设备主要面向小型加工场景，可覆盖广告标识制作、手板模型加工、软金属小件切削、木工浮雕创作、PCB线路板打样等多类作业需求，适配个人工作室、创客空间、教学实训实验室以及小型加工门店的日常加工场景，能够在有限的占地空间内完成常规三轴联动切削作业，无需占用大面积工业厂房空间，可直接放置于常规工作台面开展加工作业。设备整体采用龙门式动梁结构设计，机架主体选用15mm厚度铝板加工成型，相比传统型材拼接机架具备更好的结构刚性，可有效降低高速切削过程中的机架震颤问题，保障加工面的光洁度与尺寸精度。传动部分采用标准20规格直线导轨搭配16μ05级滚珠丝杠的组合方案，直线导轨可保障各轴向运动的直线度与承载能力，滚珠丝杠则可消除传统梯形丝杠的传动背隙，提升传动效率与进给精度，可满足高精度小件加工的进给精度要求。Z轴模组采用集成化安装设计，可适配不同功率的高速主轴单元，用户可根据加工材质的硬度差异更换对应规格的主轴，实现从软质塑料、木材到铝合金、铜材等不同硬度材质的切削加工。X轴两侧采用对称式三角支撑结构设计，可在减轻机架整体重量的同时提升龙门架的抗扭刚性，避免长行程加工过程中龙门侧倾导致的加工误差。设备工作台采用整块铝板加工而成，台面预留标准T型槽与安装孔位，可快速搭配夹具固定待加工工件，安装边界可适配常规尺寸的小型加工坯料，无需额外定制大型工装夹具即可完成工件装夹。设计过程中充分考虑了桌面设备的使用特性，整体结构紧凑，各轴向运动部件均做了限位防护设计，可避免超程运动导致的传动部件损坏，同时各模组采用模块化设计思路，后期维护更换部件时无需整体拆解设备，可快速完成导轨、丝杠等易损件的更换调试。设备的走线均采用隐藏式布局设计，可避免加工过程中切屑、切削液损坏线缆，提升设备长期运行的稳定性。
