大行程移动龙门数控加工设备结构设计

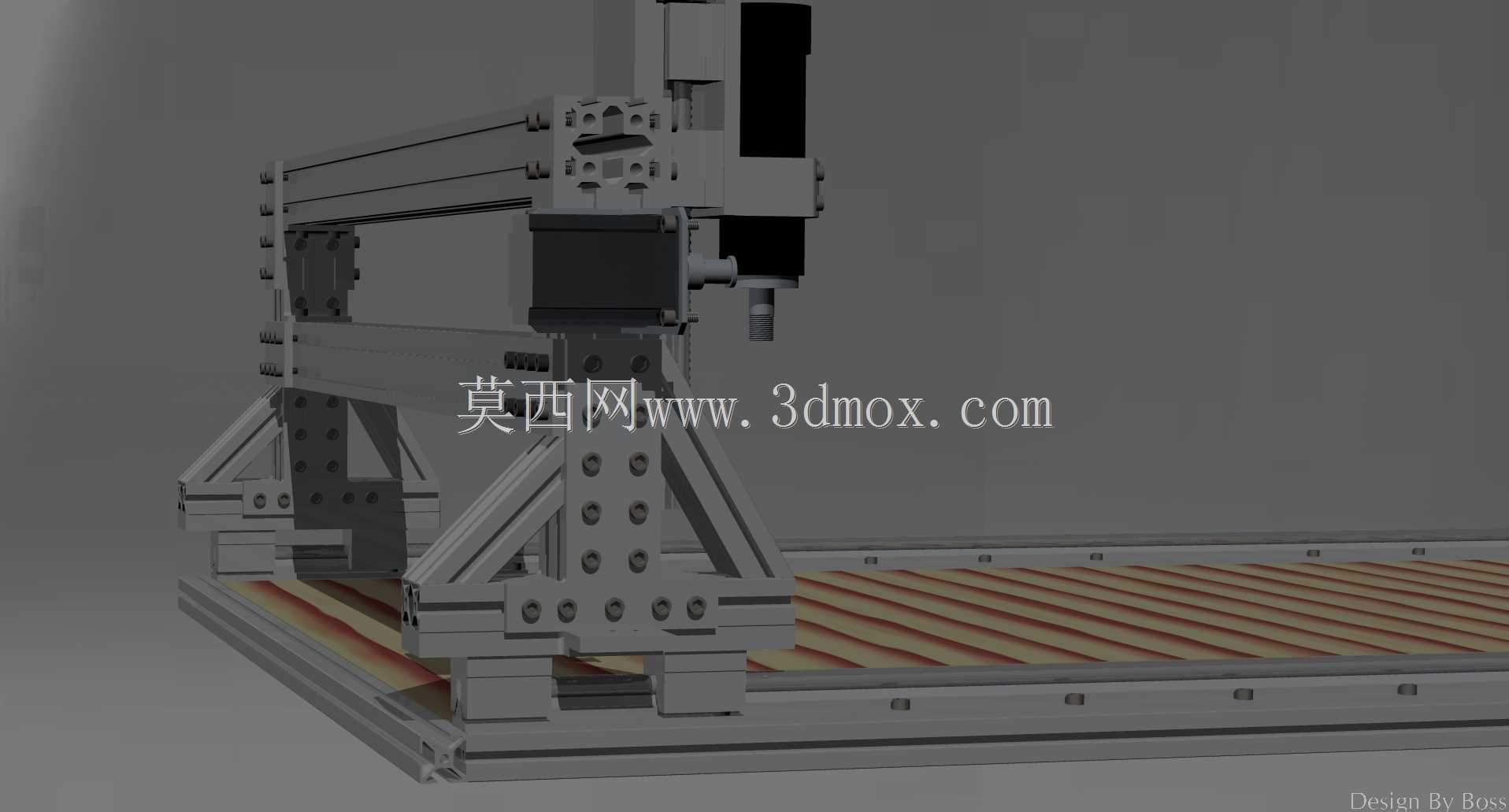

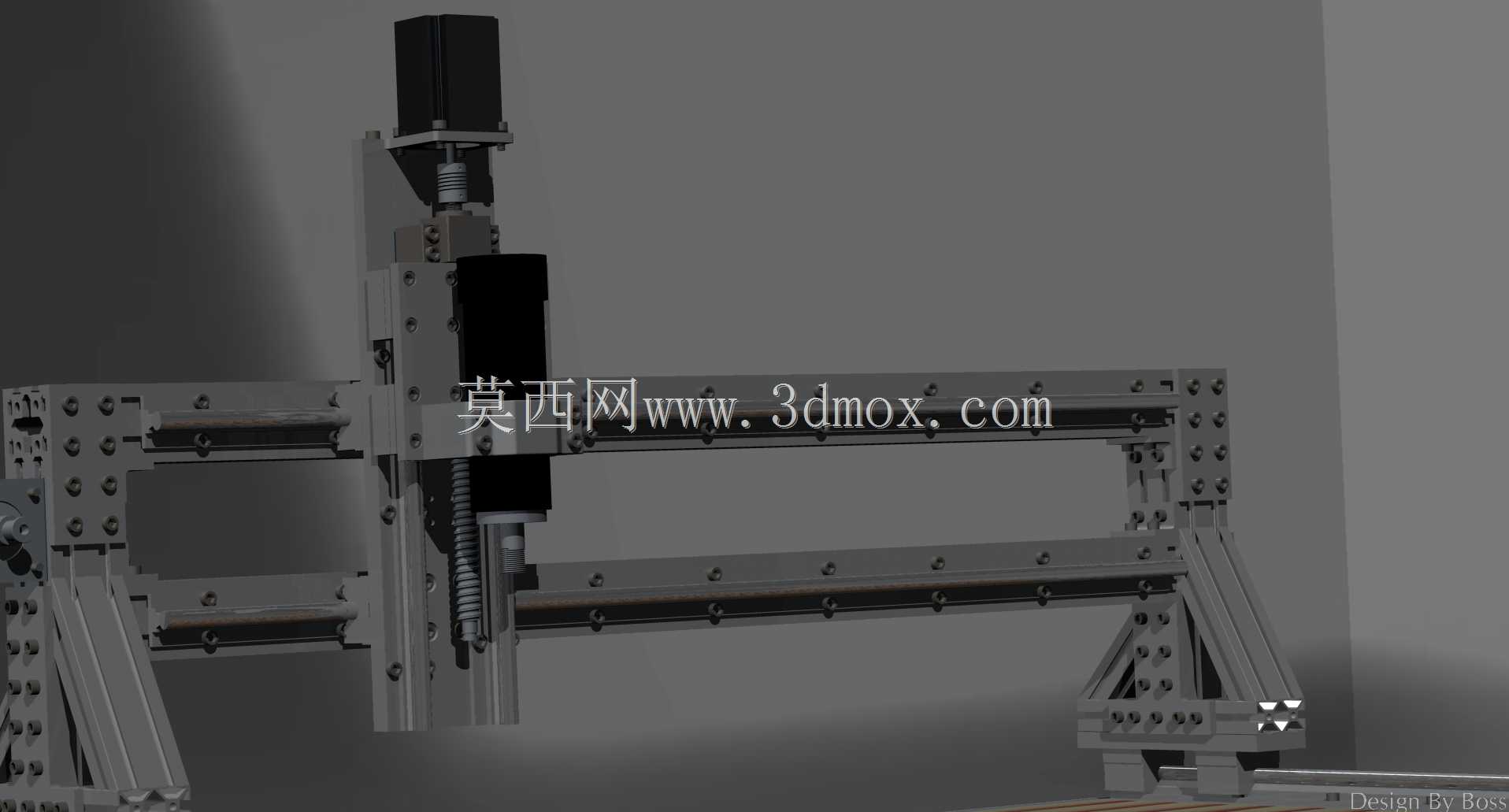

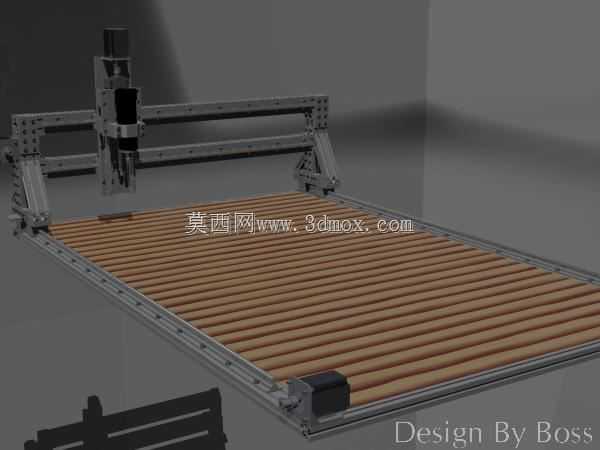

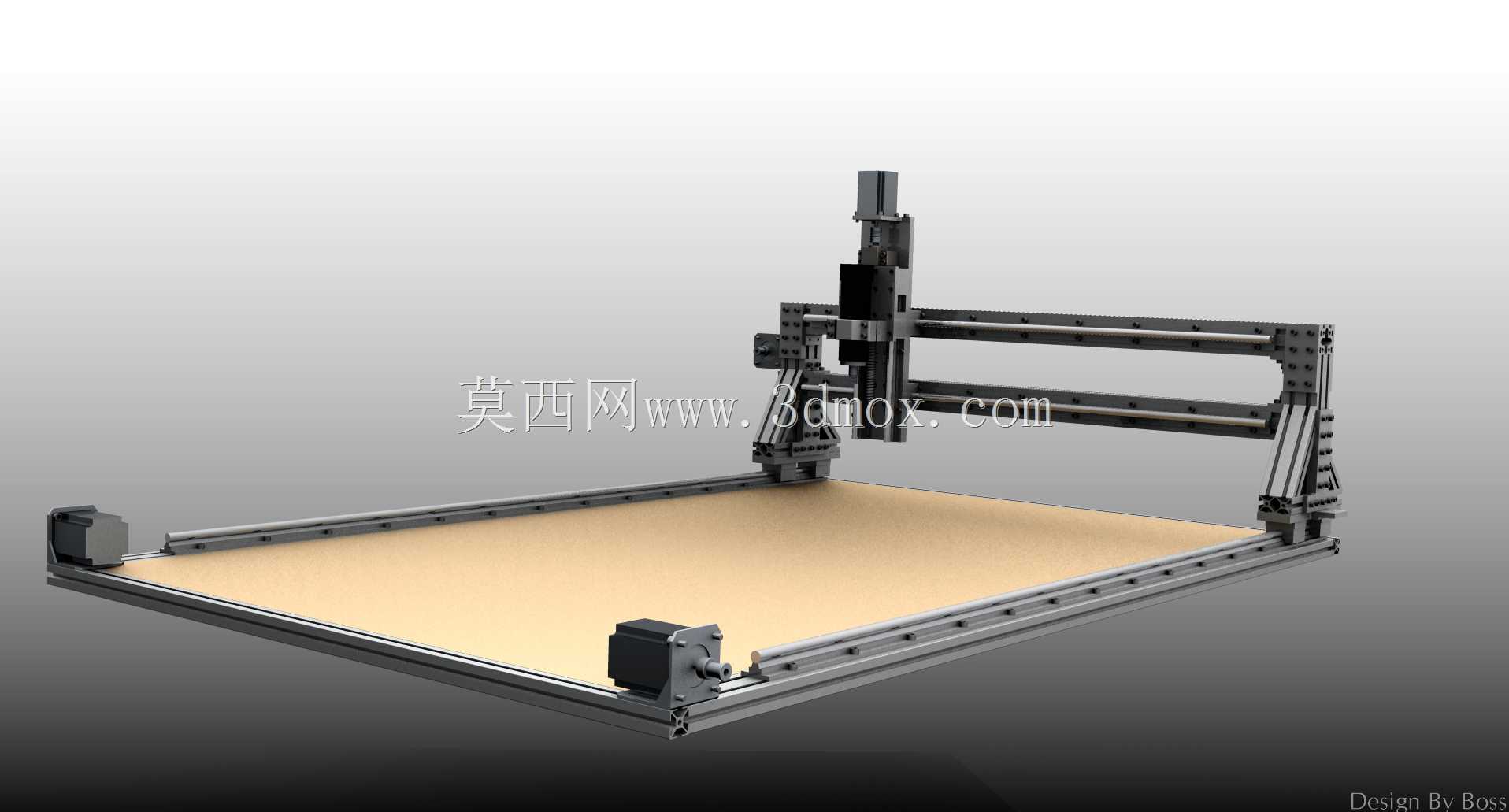

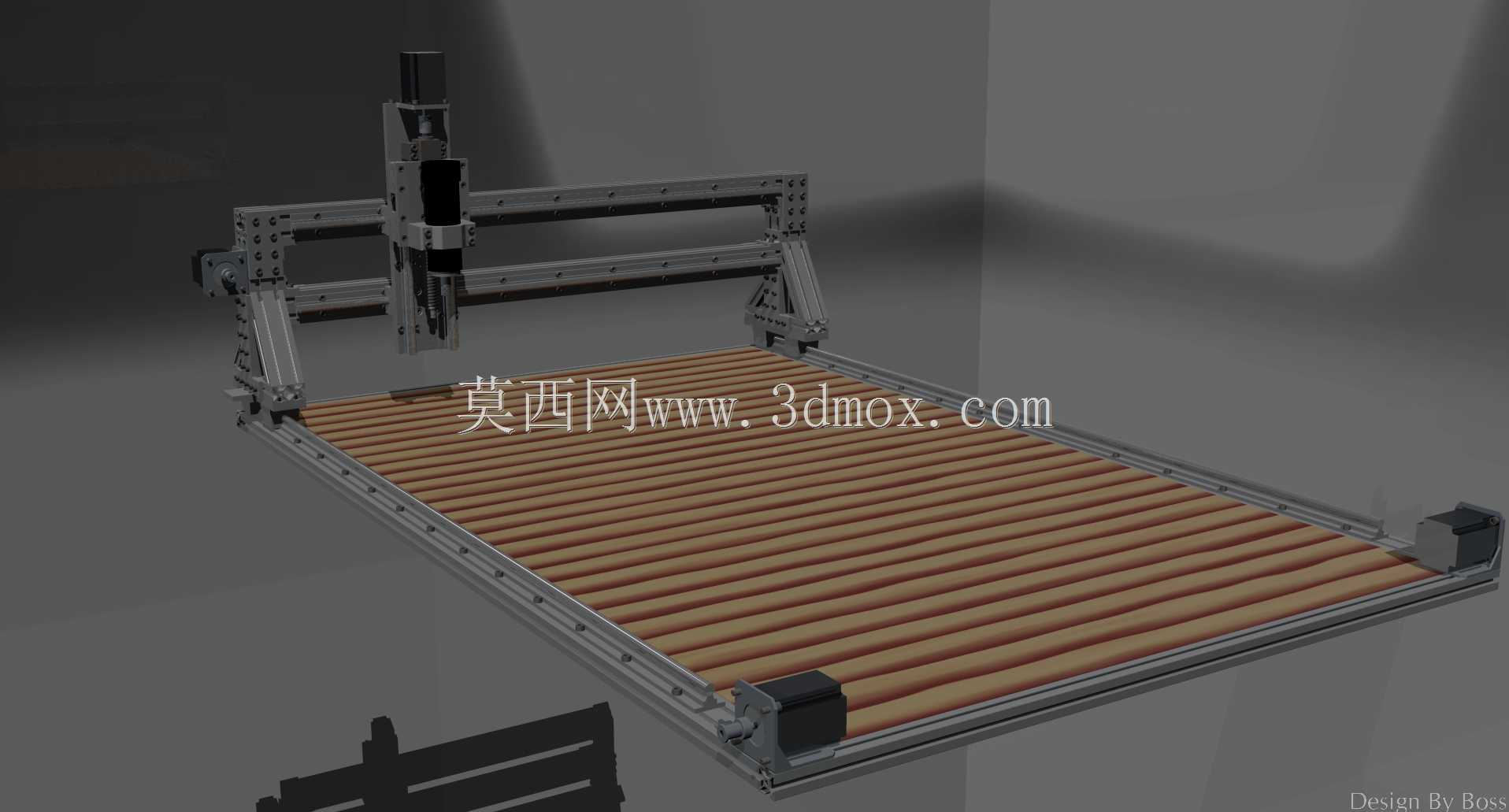

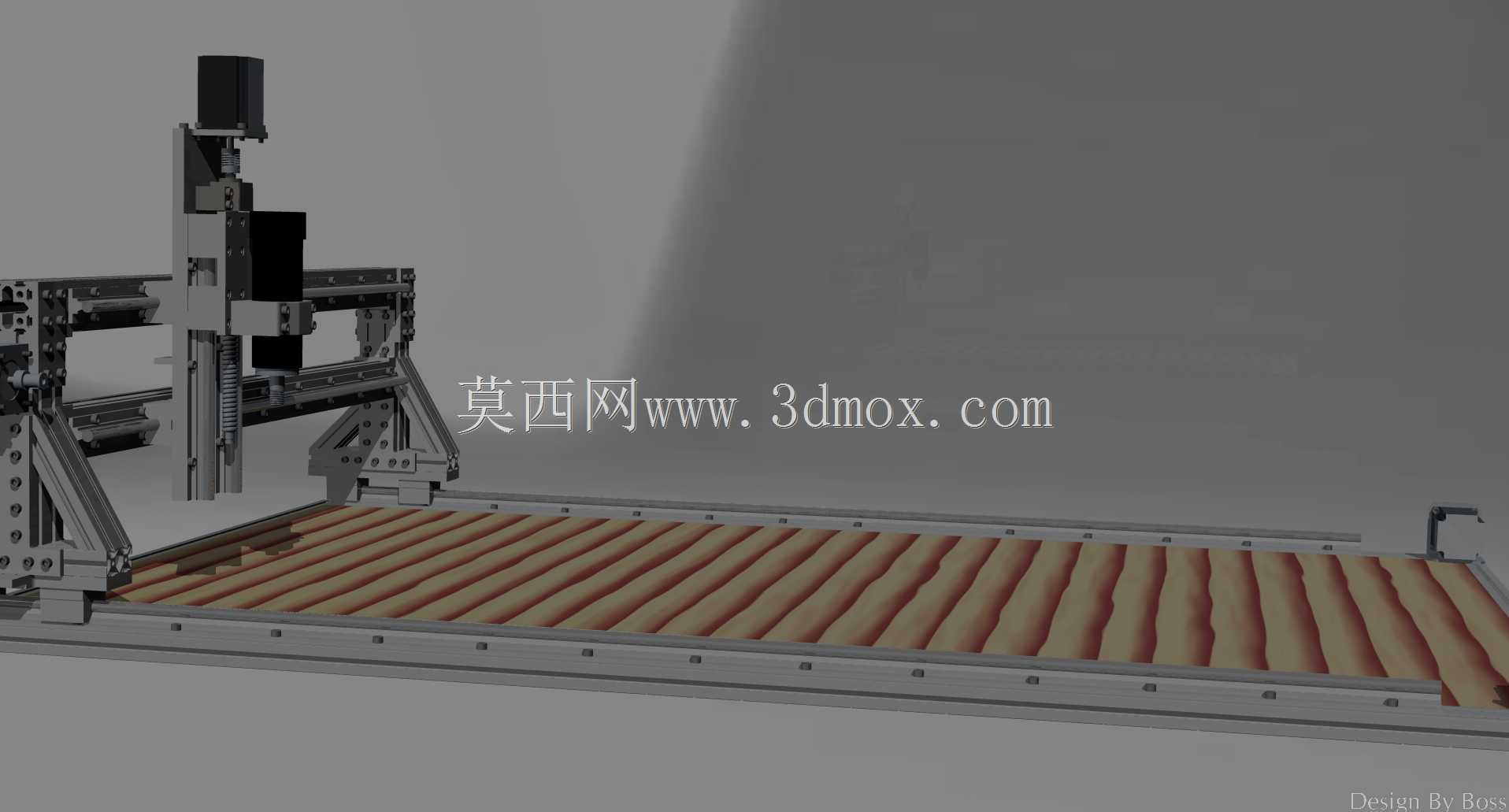

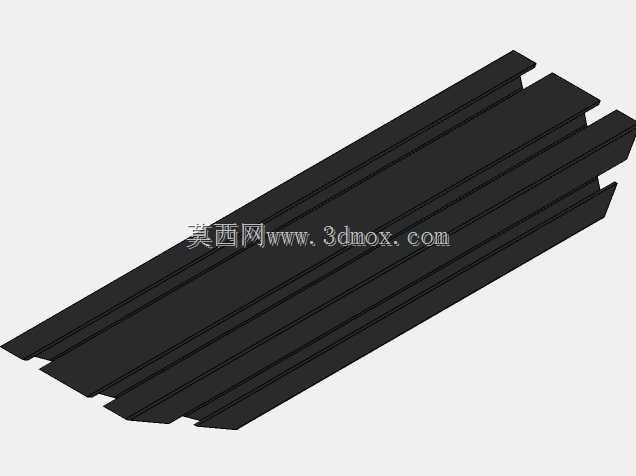

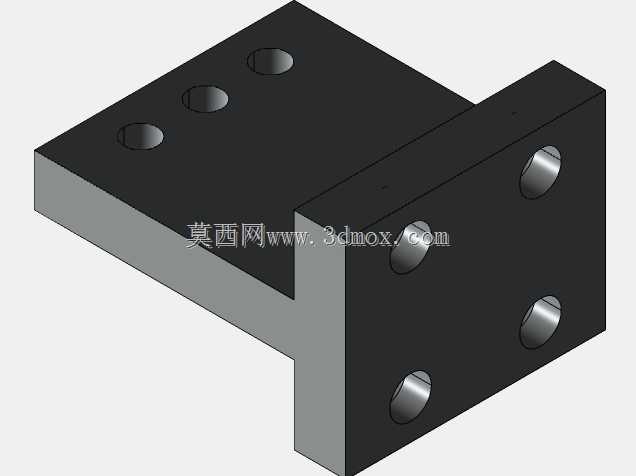

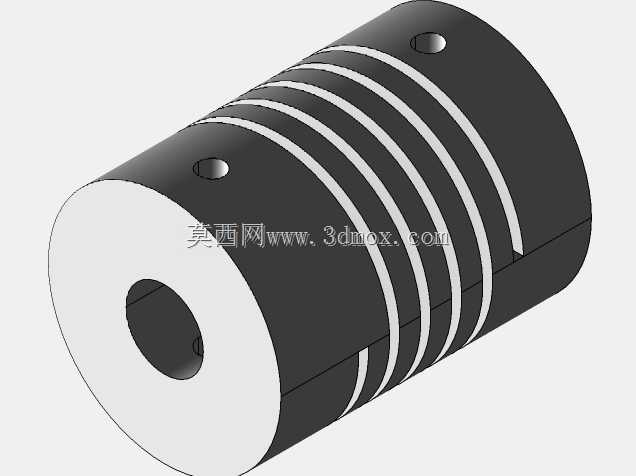

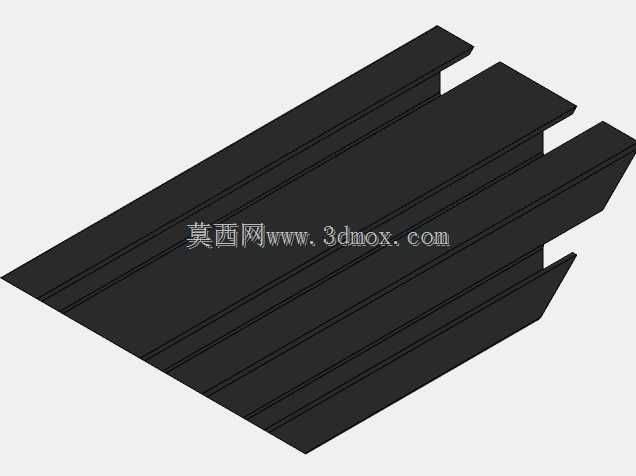

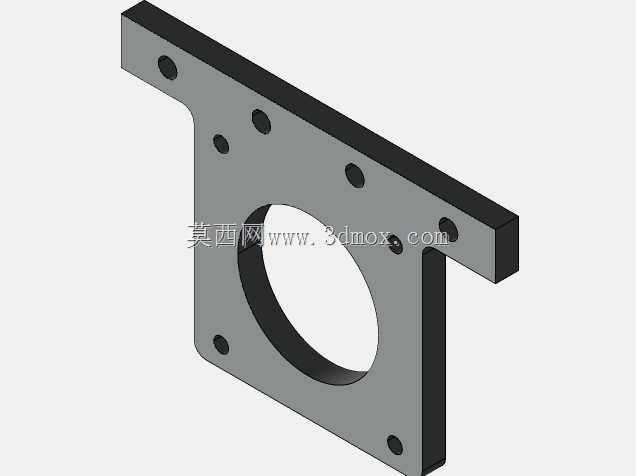

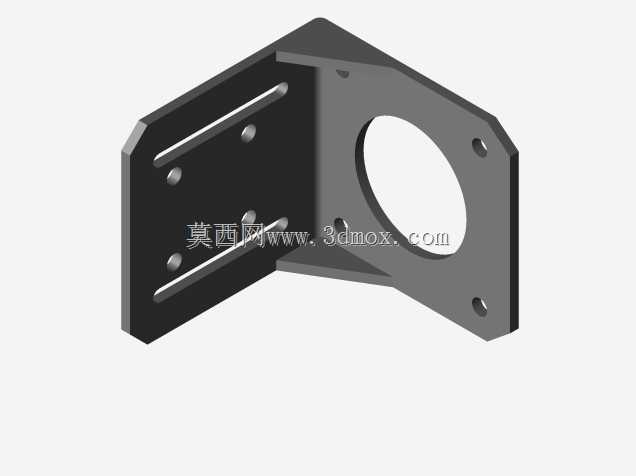

这款移动龙门数控加工设备主要面向中小型加工工坊、个性化定制生产场景，可覆盖非金属板材、轻质合金薄板的多工序加工需求，既能够完成常规的铣削、轮廓切割加工任务，也可通过更换执行末端拓展激光切割、3D打印等复合加工功能，适配广告标识制作、木工定制、工艺礼品加工、教学实训等多个领域的使用需求，能够在有限的占地空间内提供更大的有效加工行程，解决传统固定龙门设备占地空间与加工行程难以平衡的痛点。设备整体采用铝型材搭建主体框架结构，有效降低了整机自重，同时兼顾框架的结构刚性与装配便捷性，所有框架连接点位均采用标准紧固件锁紧，无需复杂的焊接工艺即可完成整机组装，便于用户根据自身需求进行后期的结构调整与维护升级。传动部分采用皮带传动方案，配合高精度直线导轨作为运动导向部件，能够保证X、Y、Z三个轴向的运动平稳性，有效降低运动过程中的抖动问题，提升加工过程中的精度表现；设计过程中针对齿轮齿条传动存在的背隙问题进行了优化，选用高强度同步带搭配张紧调节结构，既能够保证长行程传动的一致性，也可通过简单的张紧调整消除长期使用产生的传动间隙，降低设备的后期维护成本。设备的有效加工行程覆盖长1480mm、宽880mm、高350mm的三维空间范围，安装时仅需预留对应长宽的平整放置台面即可，无需额外的地基固定处理，设备底部可搭配可调脚杯进行水平度调节，能够适配不同平整度的车间、工坊地面环境。龙门部分采用移动式设计，加工过程中龙门沿Y轴方向往复运动，加工头沿龙门横梁完成X轴方向移动，Z轴滑台搭载加工执行末端完成垂直方向的进给，这种运动布局能够让整机的受力分布更加均匀，避免长悬臂结构带来的刚性衰减问题，即使在加工行程的边缘位置，也能够保证足够的切削刚性，减少加工过程中的振刀问题。设计过程中预留了末端执行器的拓展安装接口，用户可根据自身加工需求更换不同的加工主轴、激光头或者打印挤出机构，无需对主体框架进行大规模改动即可实现设备功能的切换，大幅提升了设备的使用灵活性；导轨与传动部件均预留了防尘护罩的安装位置，用户可根据自身使用场景加装防护结构，减少加工碎屑、粉尘对运动部件的磨损，延长设备的整体使用寿命。
