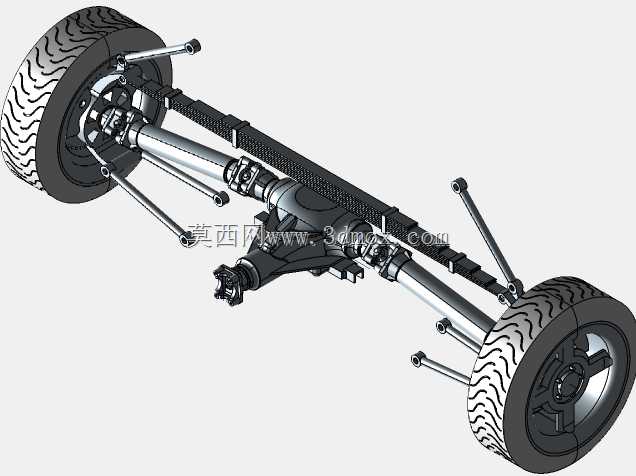

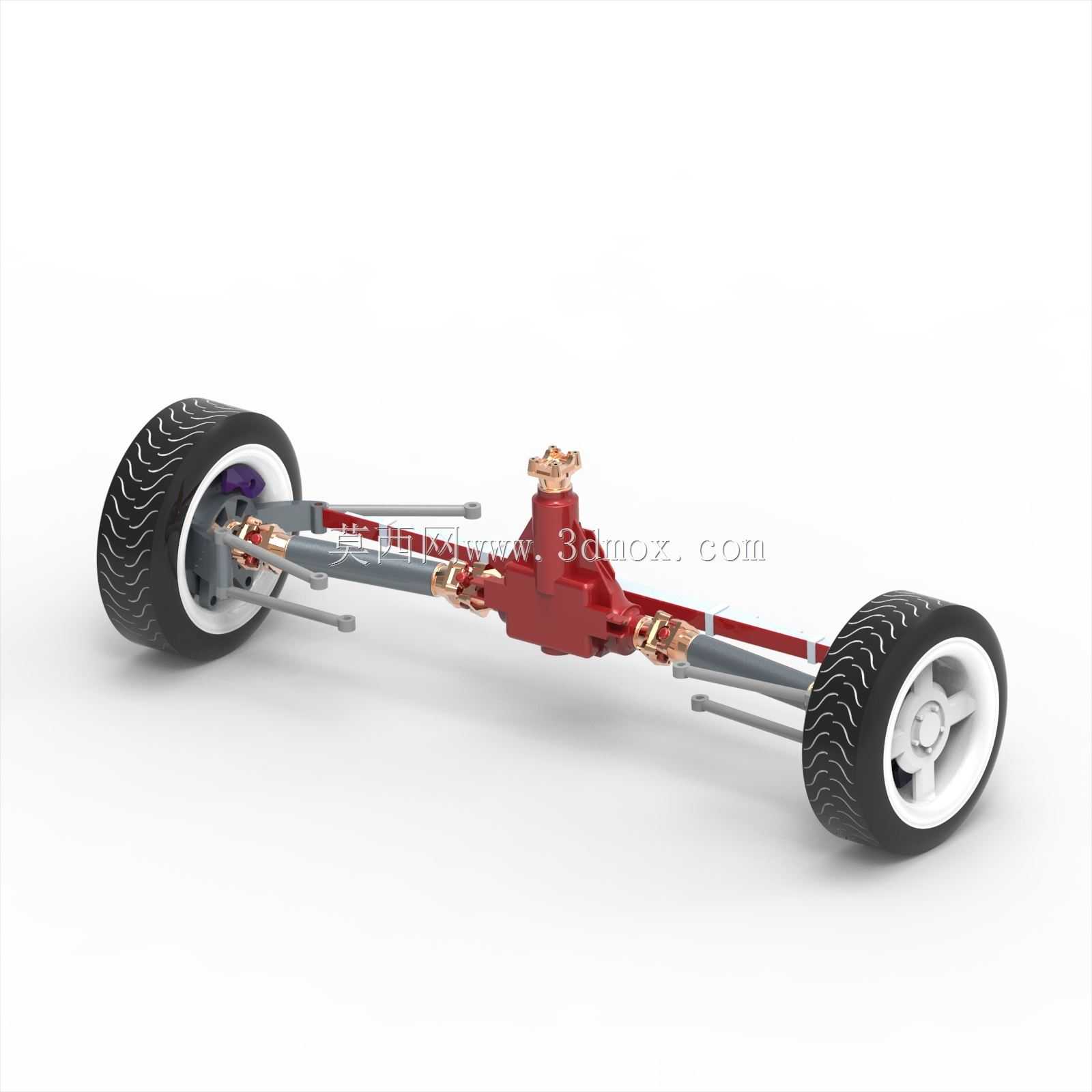

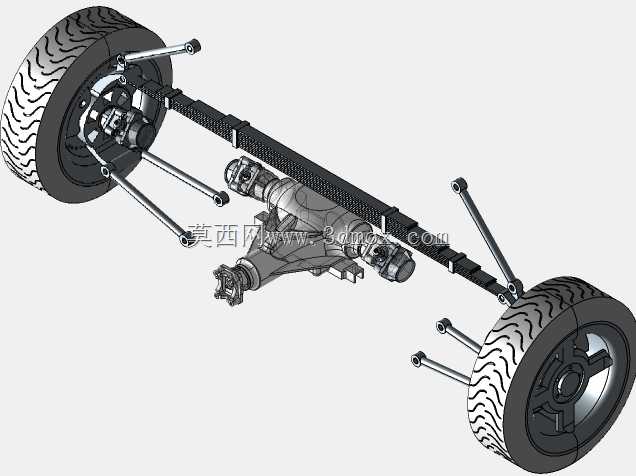

汽车后轮驱动桥总成结构展示

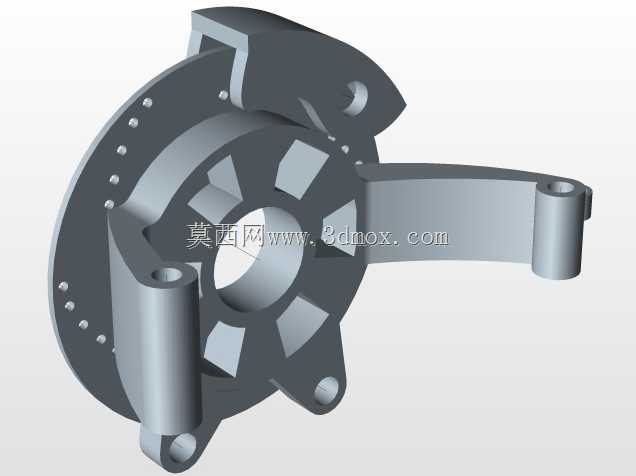

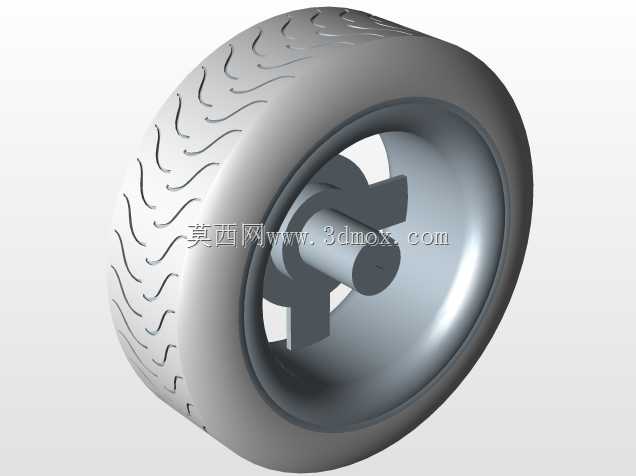

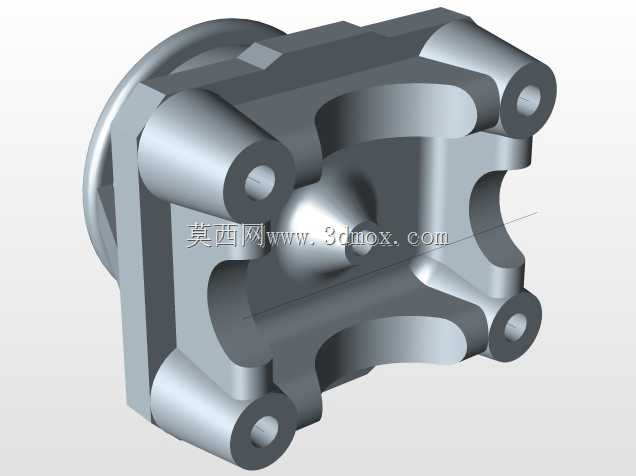

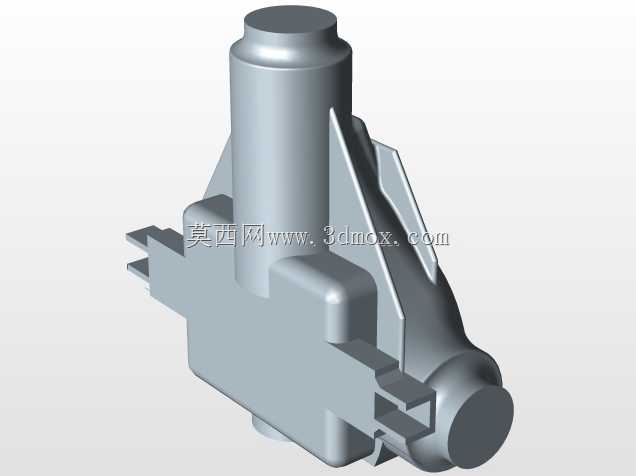

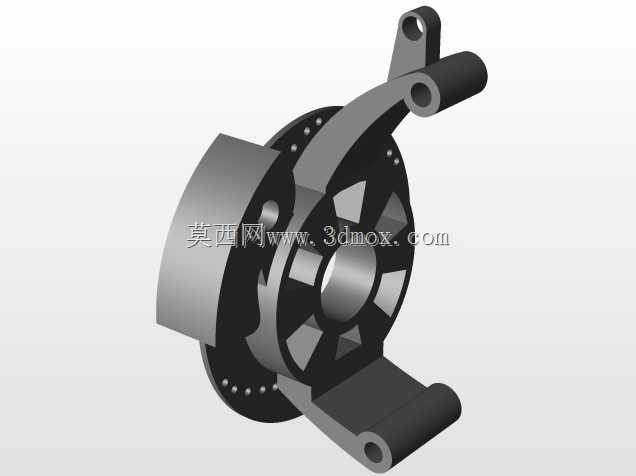

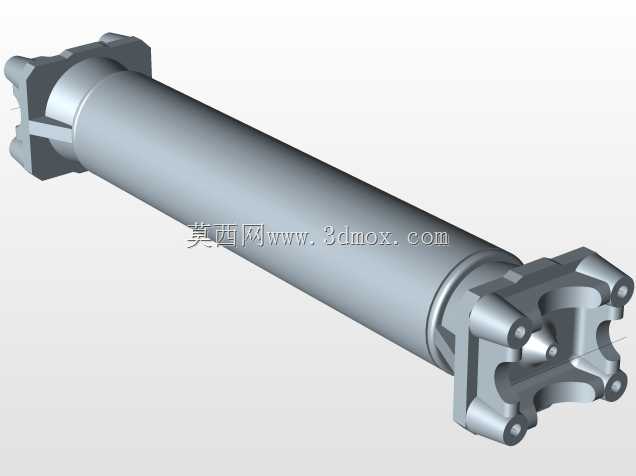

该结构为汽车底盘核心传动承载部件，主要应用于商用载货车辆、越野车型以及后驱乘用车的后轮动力传递与承载场景，是整车底盘系统中衔接动力输出端与行走机构的关键总成，在整车运行过程中承担着扭矩放大、动力换向、轮间差速、载荷承载以及行驶冲击缓冲的多重作用。从实际用途来看，该总成一端承接传动轴传递来的发动机扭矩，通过主减速器齿轮组完成扭矩的放大与传动方向的90度转换，再经差速器将动力分配给两侧半轴，最终驱动后轮转动实现车辆行进，同时可在车辆转弯时自动调整两侧车轮的转速差，避免轮胎拖磨与传动部件卡滞，此外桥壳本体还承担着车身载荷向车轮传递、缓冲路面颠簸冲击的作用，保障行驶过程的稳定性与结构可靠性。在功能特性设计上，该总成采用整体式桥壳结构，中部集成主减速器与差速器组件，两侧延伸的桥管内置半轴，外端连接轮毂与轮胎总成，制动组件安装位预留于桥管端部，可适配鼓式或盘式制动结构；差速器端盖采用密封式设计，可储存齿轮润滑油保障传动部件长期润滑，两侧半轴采用等长设计，保障动力输出的一致性，桥壳中部的加强筋结构可大幅提升整体抗扭、抗弯强度，应对复杂路况下的冲击载荷。设计思路上，该结构优先保障传动效率与承载能力的平衡，主减速器齿轮采用螺旋锥齿设计，在实现大传动比的同时降低传动噪音，差速器采用对称式行星齿轮结构，兼顾直线行驶稳定性与转弯差速灵活性；桥壳采用变截面设计，在中部受力集中区域加大壁厚提升强度，两端靠近轮毂区域逐步收窄，在保障结构强度的前提下降低整体自重，减少簧下质量提升行驶平顺性。外形尺寸与安装边界方面，该总成整体宽度匹配对应车型的轮距设计，两端轮毂的安装法兰孔位与轮胎螺栓规格严格对应配套轮辋参数，桥壳上方的钢板弹簧安装座间距与悬架系统的板簧宽度精准匹配，输入端的法兰盘位置与传动轴万向节的安装尺寸完全适配，各连接位的公差设计满足整车装配的互换性要求，安装时无需额外改动周边悬架、制动以及传动部件的位置，可直接适配对应车型的底盘安装点位，同时预留的制动管路、传感器走线位可满足整车线束与管路的布置需求，避免装配过程中出现干涉问题。
