工业级燃油燃烧器集成机组结构设计

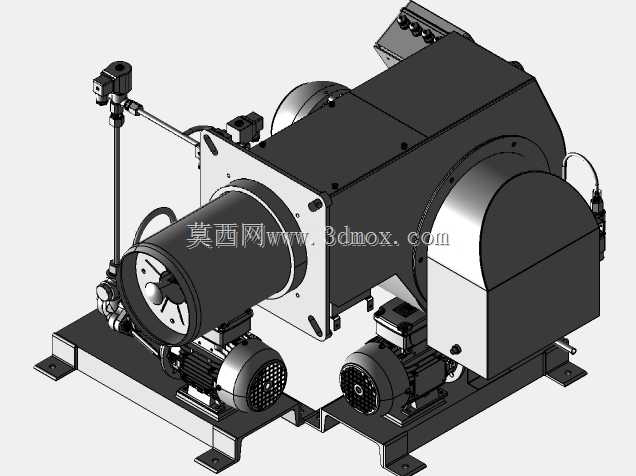

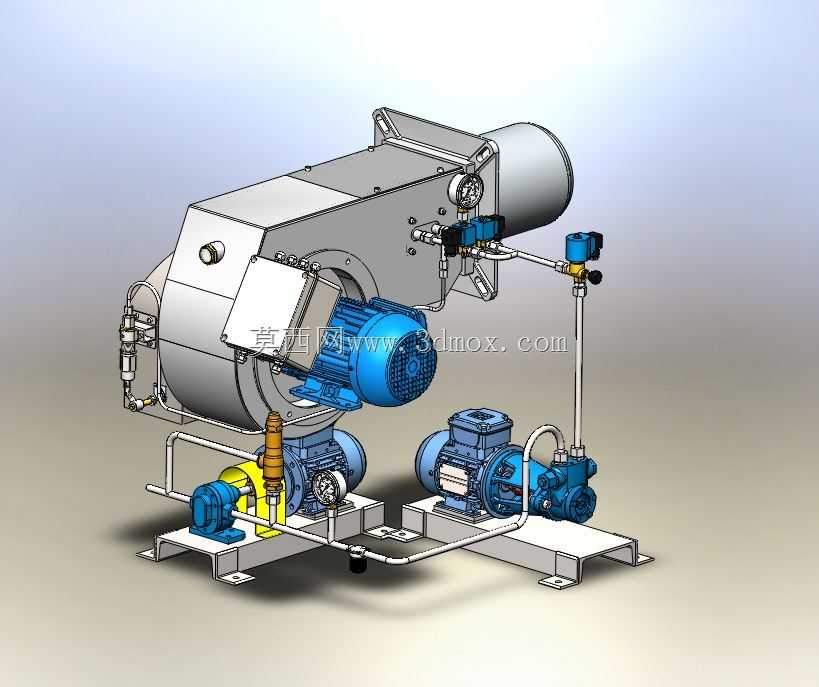

该燃油燃烧器集成机组主要面向工业热能供给场景设计，可广泛适配中小型蒸汽锅炉、热风炉、导热油炉、工业烘干窑炉等需要稳定热源的工业设备，在食品加工烘干、金属热处理、化工物料加热、商用集中供暖等场景中承担核心燃料燃烧与热能输出功能，能够将燃油充分雾化后与空气按比例混合实现稳定燃烧，为后端热交换设备提供持续可控的高温热源。整套设备采用集成撬装式设计思路，将燃烧主机、燃油供给泵组、风压供给单元、管路阀组、压力检测元件、控制接线盒等所有功能部件整合在统一的安装底座上，无需现场拆分组装管路与动力单元，大幅降低现场安装的施工难度与管线对接出错概率。从结构布局来看，燃烧主机采用卧式圆筒形主体结构，前端设置燃烧喷口对接炉体安装法兰，主体侧部集成离心式送风风机，风机出风口与燃烧筒内部的风腔直接连通，可根据燃烧功率需求提供匹配压力的助燃空气，确保燃油雾化后与空气充分接触，实现充分燃烧降低有害物排放。独立外置的双泵组单元通过金属硬管与主机侧的燃油管路连通，其中一组为燃油增压输送泵，负责将储罐来的燃油加压至额定雾化压力，另一组为回油调控泵，通过回油管路的流量调节实现燃烧功率的线性调整，可根据后端热负荷需求灵活调整输出功率，适配不同工况下的热能需求。管路上配置的压力表可实时监测燃油压力与风压参数，配套的电磁阀组可实现燃油通断的快速控制，配合控制单元实现点火、功率调节、熄火保护的全流程自动化运行。安装底座采用型钢焊接成型，底部设置多个带安装孔的固定支脚，可直接通过膨胀螺栓固定在设备间的硬化地面上，支脚位置预留了减震垫安装空间，可降低设备运行时的振动传递。整套设备的管路走向经过优化排布，所有阀件与检测元件都布置在便于操作与观察的外侧位置，日常维护时无需拆解主体结构即可完成滤芯更换、压力校准、阀件检修等操作，燃烧筒与风机、泵组的连接位置都采用快拆式法兰结构，便于后期拆解清理燃烧筒内部的积碳，延长设备整体使用寿命。
