参数化设计管壳式换热器三维结构模型

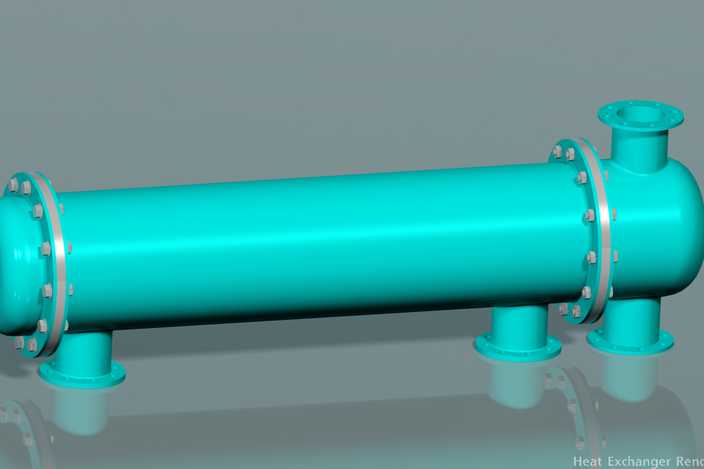

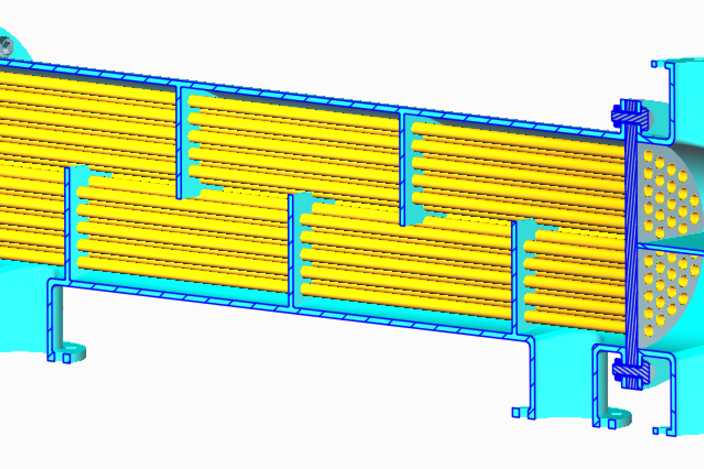

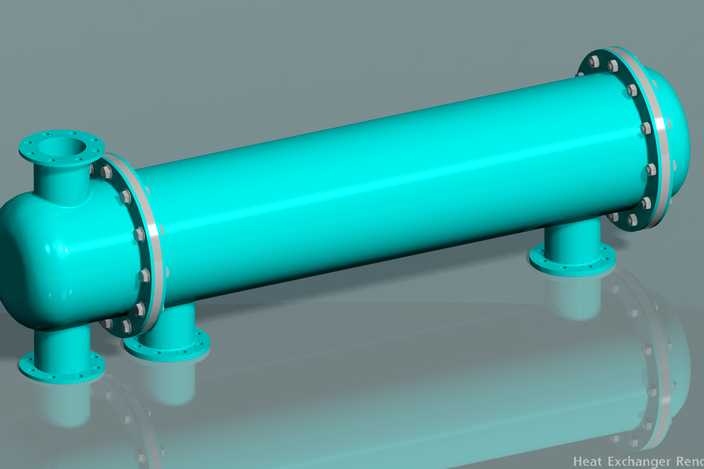

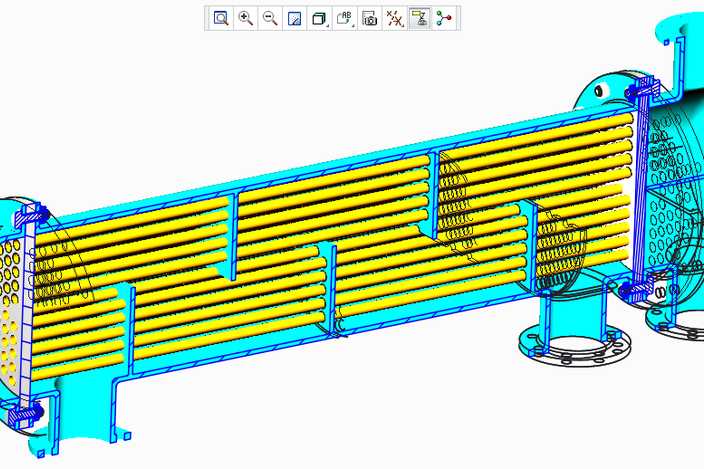

本作品为管壳式换热器的三维参数化设计模型，建模过程依托参数化设计逻辑搭建全参数驱动的建模框架，将壳体直径、管程长度、法兰规格、接管尺寸、支座位置等核心结构尺寸全部关联至参数集，修改对应参数即可快速生成不同规格的换热器方案，无需重复进行基础特征绘制，大幅提升同系列产品的设计迭代效率。建模阶段首先完成主体圆柱壳体的基础特征搭建，精准控制壳体壁厚、筒身同轴度等关键尺寸，保证壳体承压结构的合理性；随后完成两端管板的特征构建，在管板上按照标准布管规则阵列排布换热管安装位，同步完成管板与壳体、管板与端盖法兰的连接结构设计，法兰盘上的螺栓孔采用圆周整列方式排布，严格匹配法兰连接的密封与紧固要求。模型完整还原了换热器的全部外接接管结构，包括壳程的进出介质接管、管程的进出介质接管，所有接管均带有标准连接法兰，可直接对接外部管路系统；底部的鞍式支座按照承重要求设计了安装底板与支撑筋结构，保证设备放置与安装的稳定性。渲染阶段为模型赋予了均匀的青蓝色工业漆面材质，材质表面设置了适度的反光与粗糙度参数，还原工业设备漆面的真实质感，搭配柔和的环境光与定向补光，清晰呈现壳体的曲面轮廓、法兰的连接细节、支座的支撑结构，同时通过地面反射效果增强模型的空间立体感，让各部件的装配关系一目了然。设计过程中充分考虑管壳式换热器的实际工作原理，清晰区分管程与壳程的介质流通路径，各部件的装配间隙、连接结构均符合常规工业换热器的设计规范，既可以作为换热设备设计的参考方案，也可用于教学演示中讲解管壳式换热器的结构组成与工作逻辑，帮助学习者快速理解这类通用换热设备的构造特点。
