低重心自卸式牵引小拖车结构设计

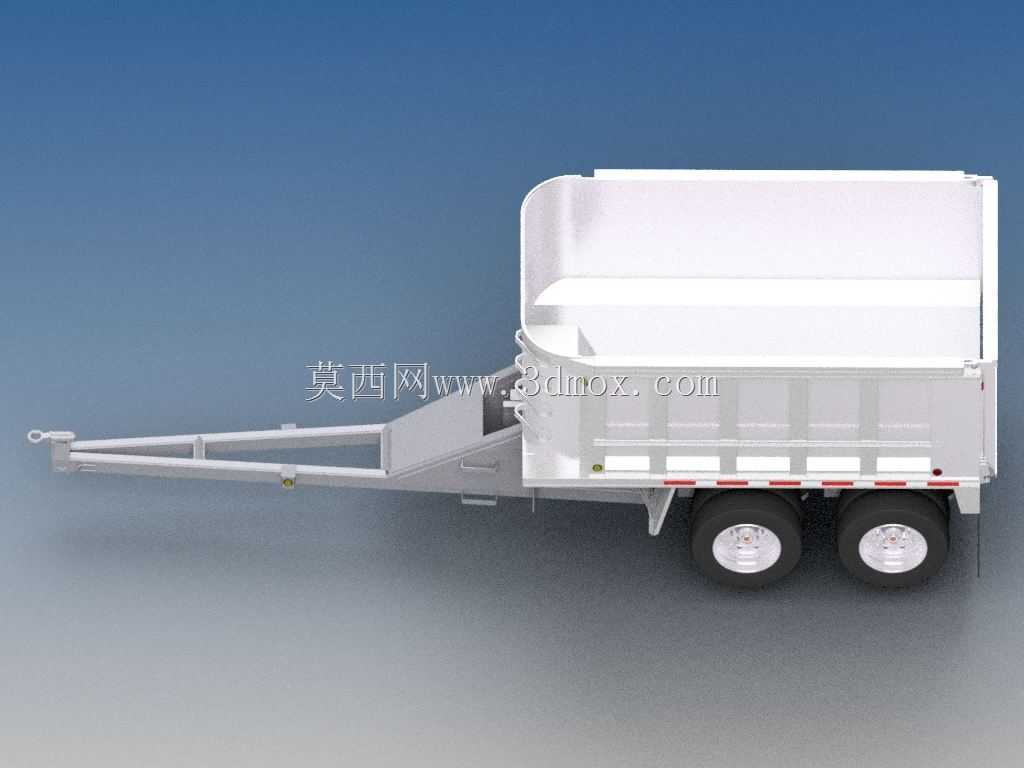

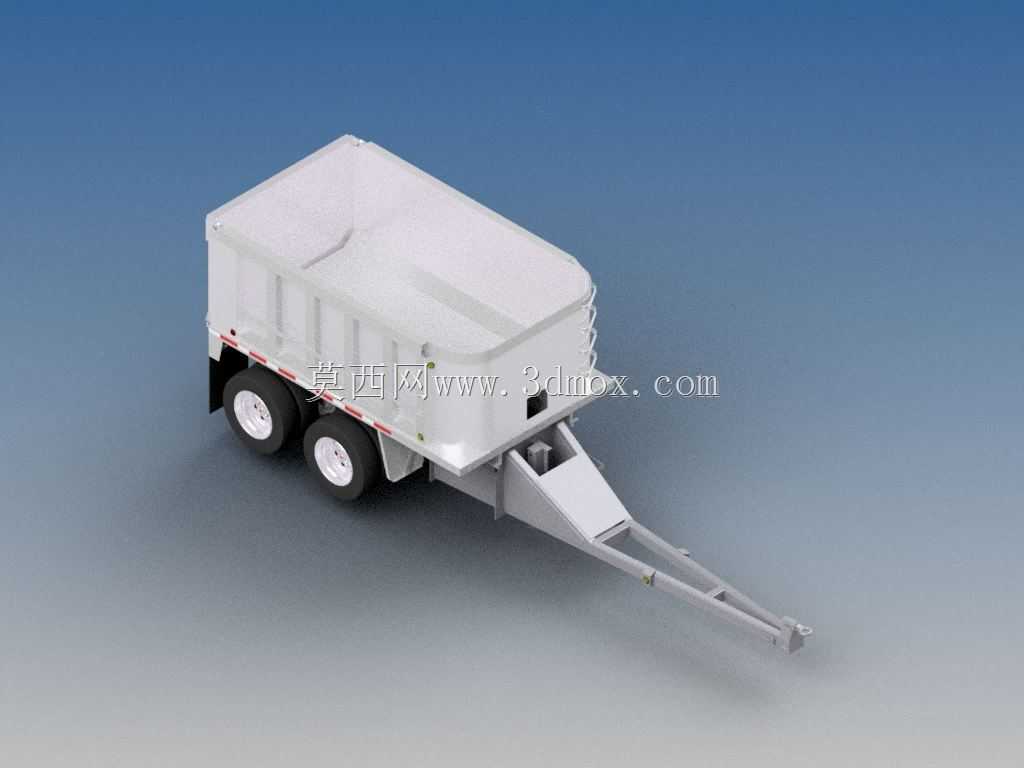

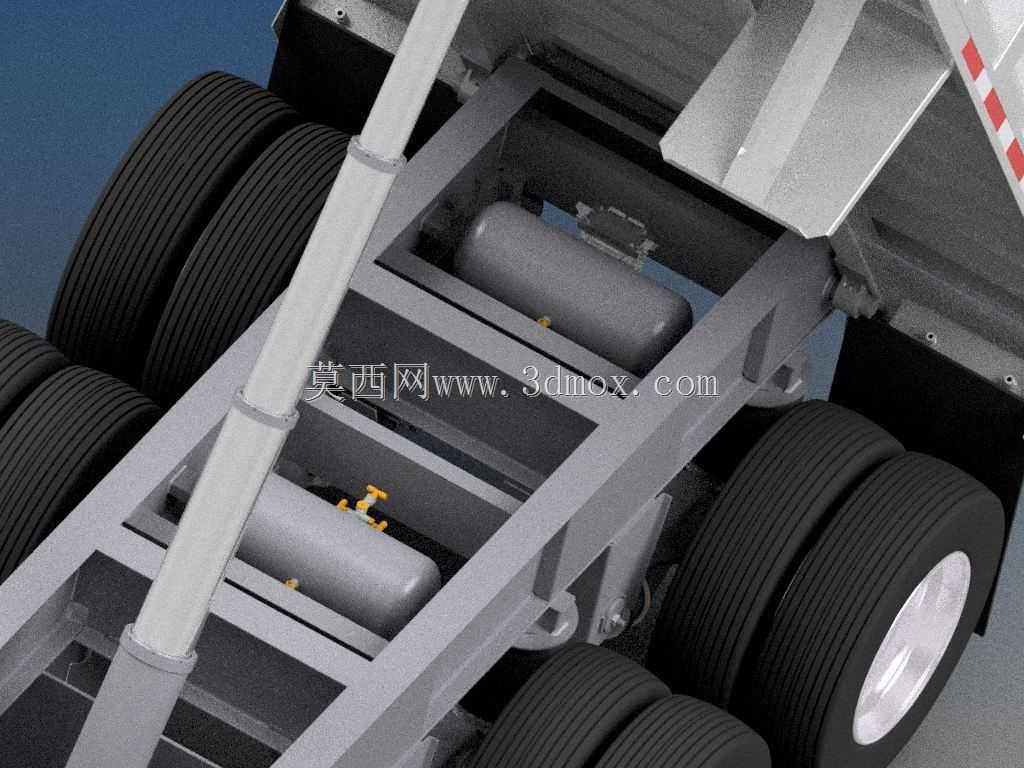

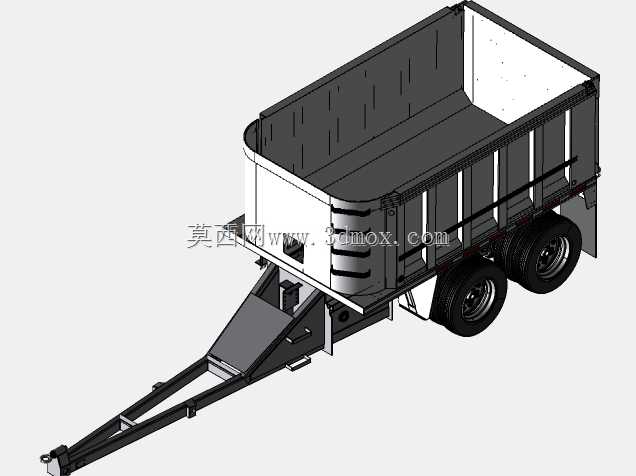

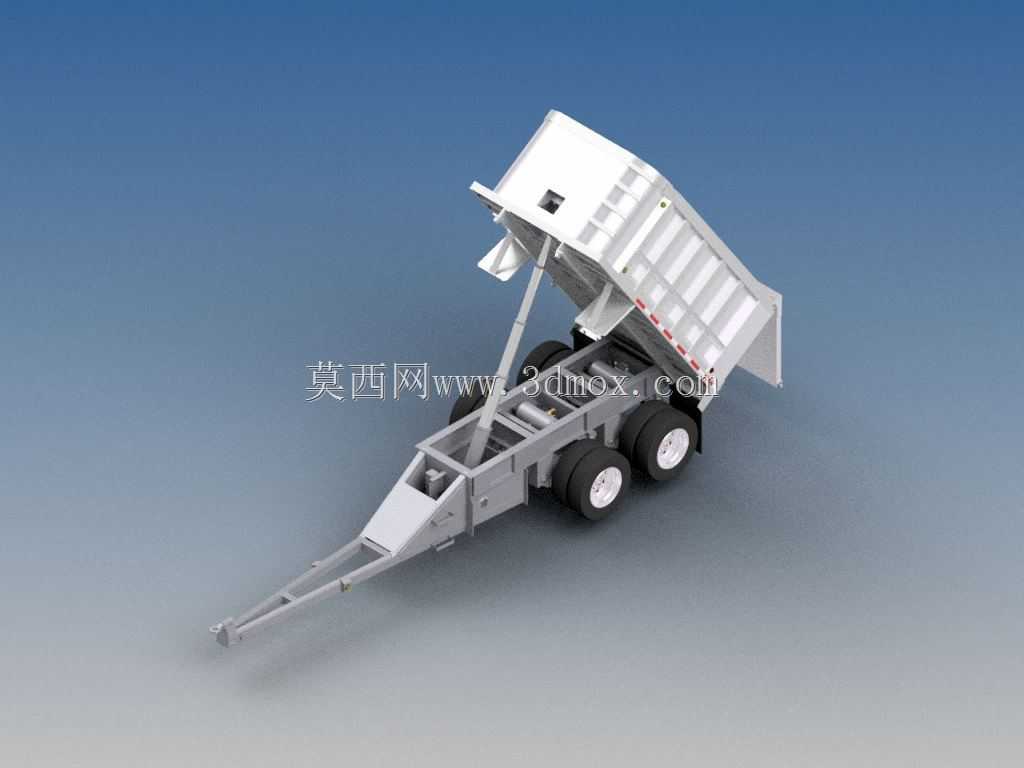

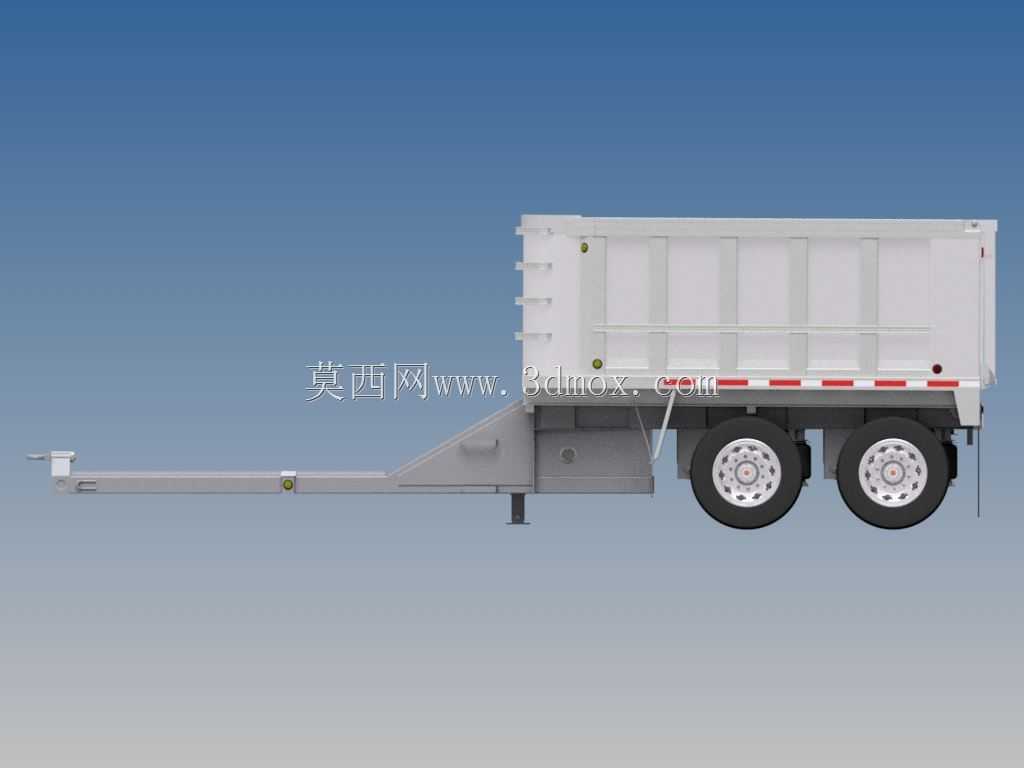

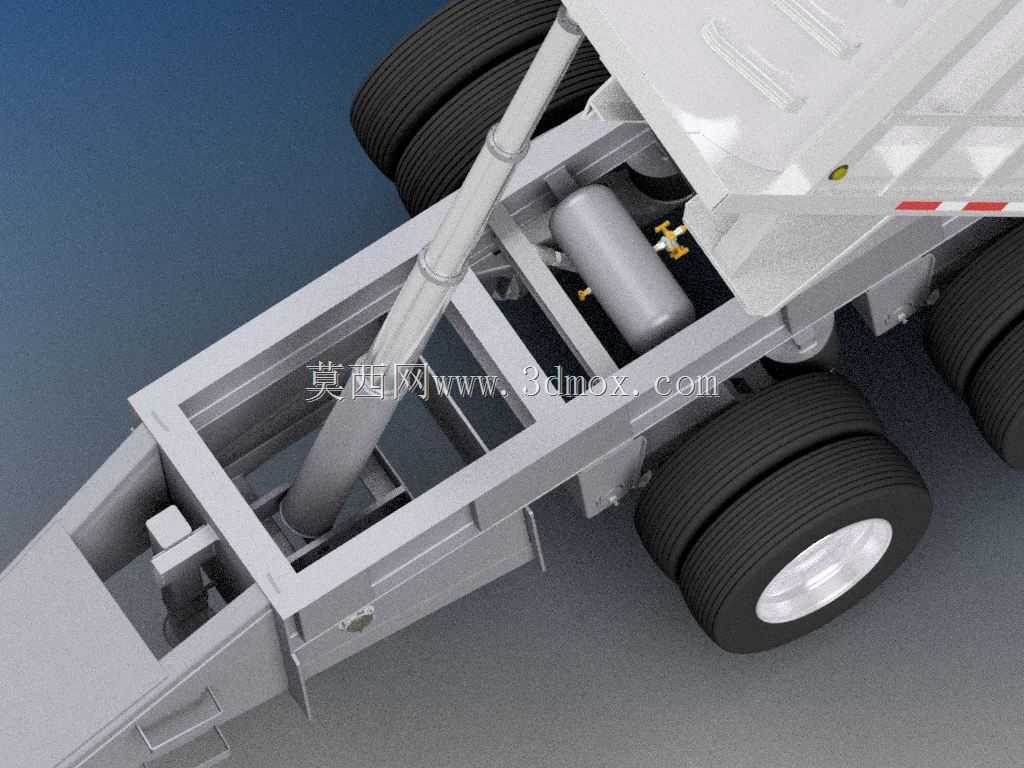

这款低重心自卸式牵引小拖车，主要面向小型工程转运、农牧场物料搬运、厂区内部散料短途运输场景设计，可适配轻型拖拉机、场地作业车、小型工程牵引车等多种牵引动力，能够完成砂石、渣土、农牧废弃物、零散建材等散状物料的装卸转运作业，尤其适合空间狭窄、路面条件一般的作业区域使用。从实际用途来看，该拖车区别于普通平板牵引拖车，自带液压举升自卸功能，无需额外配备装卸人力或铲装设备，仅通过自身举升机构即可完成货厢倾翻卸料，大幅降低散料转运的人工成本，缩短单次装卸作业的周期。在功能特性设计上，这款拖车采用低重心布局思路，将举升机构的安装巢位设置在车轴轴线以下的车架区域，让整车的整备质量重心、满载物料重心都处于更低的位置，当货厢举升倾翻卸料时，重心偏移量被严格控制在稳定支撑范围内，能够有效消除传统高重心自卸拖车卸料时容易出现的侧翻、翘头风险，即使在略有坡度的非硬化路面卸料，也能保持足够的车身稳定性。车架部分采用梯型承载结构，牵引杆与主车架采用一体化焊接设计，牵引连接端设置通用型牵引环，可匹配多数轻型牵引设备的挂钩尺寸，无需额外改装连接结构即可快速挂接使用。行走系统采用双轴四轮布局，搭配宽幅低压轮胎，既能够分散满载时的轴荷，降低对作业路面的压强，避免在松软场地出现陷车问题，也能在非平整路面行驶时缓冲路面颠簸，减少行驶过程中物料撒漏的概率。货厢采用栏板式U型截面设计，厢板带有加强筋结构，既可以提升货厢的抗冲击能力，装载块状物料时不易出现厢板变形，也能在卸料时让散状物料沿光滑的U型内壁顺畅滑出，减少物料残留。举升机构采用单缸直推式布局，举升支点设置在货厢前部靠近牵引端的位置，倾翻时货厢绕后轴铰链转动，最大倾翻角度可满足散状物料完全自流卸出的需求，举升过程平稳无卡顿。在安装边界与尺寸适配方面，这款拖车的整体宽度控制在窄体作业设备的通行范围内，能够满足乡村小路、厂区巷道、大棚作业通道等狭窄场景的通行需求，牵引杆长度经过匹配设计，挂接后转弯半径小，在狭小场地内也能完成转向、掉头操作；车桥与车架的连接采用弹性悬挂结构，可适配不同载重状态下的车架形变，避免长期满载作业出现车架焊缝开裂的问题；后厢板采用自动开合铰链结构，举升时随倾翻角度自动开启卸料，回落时自动锁止，无需人工手动操作厢板锁扣，进一步提升作业效率。
