可调齿数PC48SRAM链轮三维设计作品

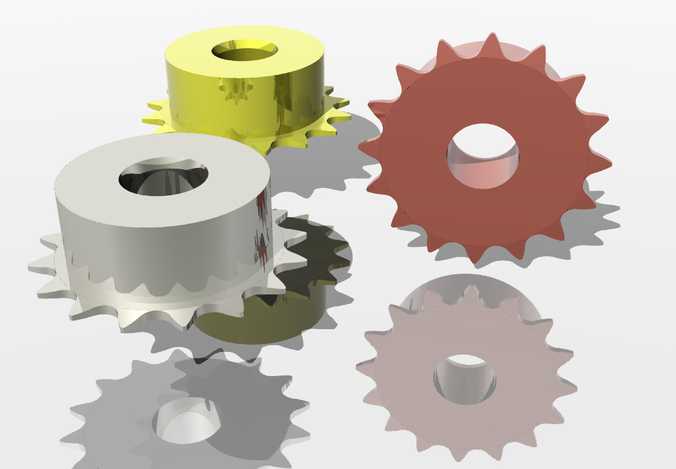

本作品为适配PC48SRAM链条的可调齿数链轮三维建模成果，建模过程以参数化设计为核心思路，首先梳理链传动核心匹配参数，确定基准节距为12.7、卷管直径为7.8的基础尺寸框架，搭建齿数可在8齿至大齿数区间无级调整的参数化逻辑，无需重复绘制齿形即可通过参数修改快速生成不同齿数的链轮模型，大幅提升同系列链轮的设计效率。建模阶段优先构建链轮的核心基准特征，先绘制中心安装孔的同轴基准轴，再以基准轴为中心生成链轮轮毂基体，轮毂部分根据安装需求设计了适配的轴向厚度与轴孔配合尺寸，同时预留了紧定螺钉安装位，保障链轮与传动轴装配后的周向固定可靠性。齿形绘制严格匹配对应链条的啮合轨迹，逐齿校准齿廓曲线的压力角、齿顶圆弧与齿根过渡尺寸，确保每一个齿形都能与链节实现顺畅啮合，避免传动过程中出现卡链、跳齿的问题，齿根位置做了平滑过渡处理，减少应力集中风险，提升链轮的实际使用寿命。材质与渲染阶段，为还原金属链轮的真实质感，赋予模型哑光碳钢材质，调整材质的粗糙度、金属度参数，模拟经过机加工后的金属表面细微纹理，通过柔和的环境打光突出齿形轮廓、轮毂结构与中心孔的细节，多角度渲染展示链轮的整体形态与局部结构特征。整体结构设计兼顾了传动性能与装配实用性，参数化的设计逻辑让该模型可快速调整适配不同传动比的链传动场景，轮毂与齿盘的一体化结构保障了零件的结构强度，中心孔与紧定位的设计符合常规机械装配的通用规范，可直接用于链传动机构的虚拟装配验证、传动工况模拟，也可作为机械设计教学中链传动部分的演示案例，帮助理解链轮齿形匹配逻辑与参数化建模的实现方式。
