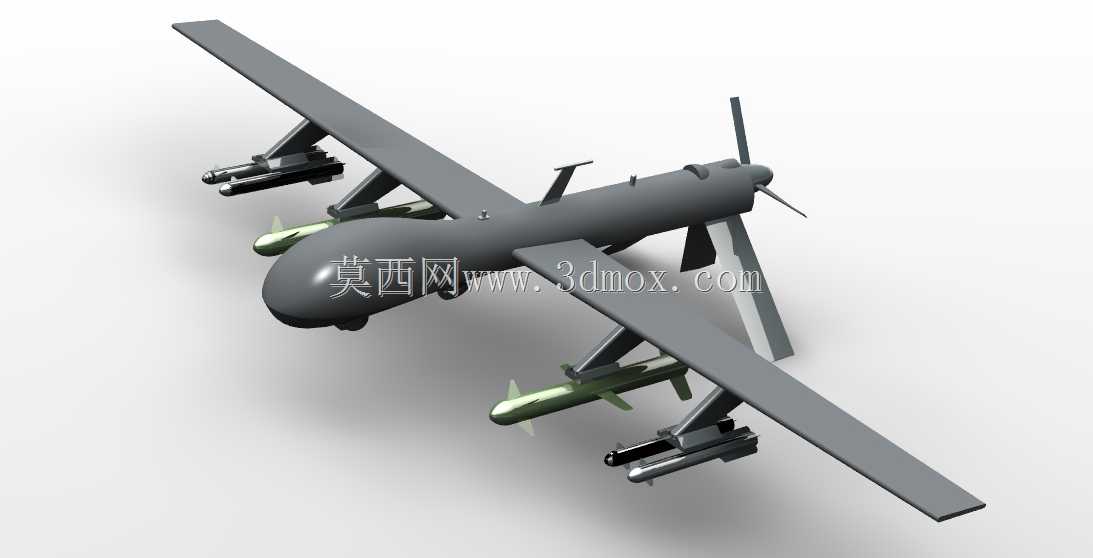

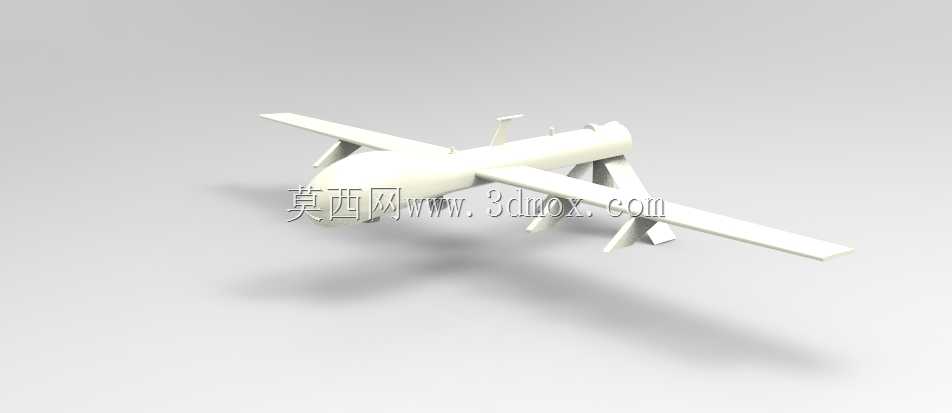

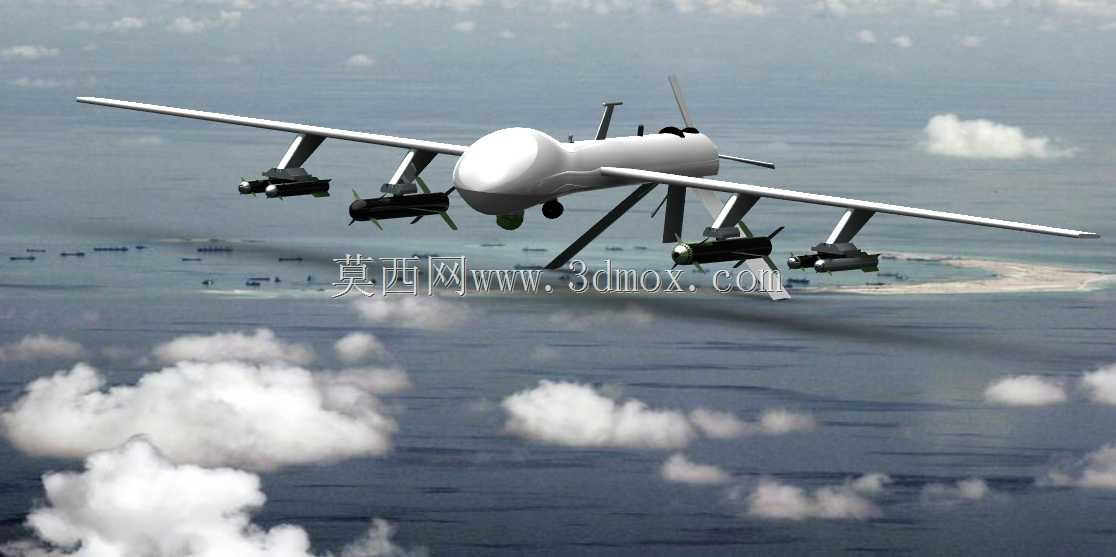

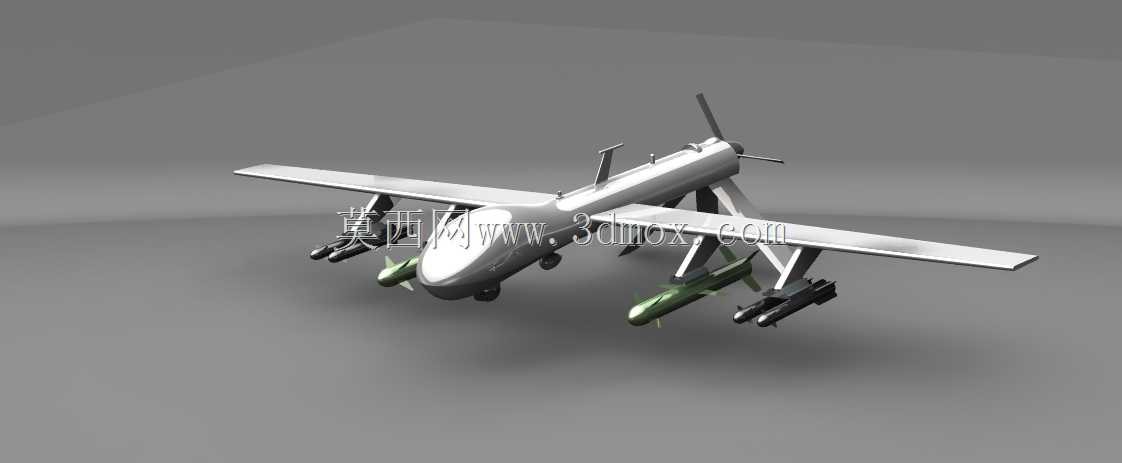

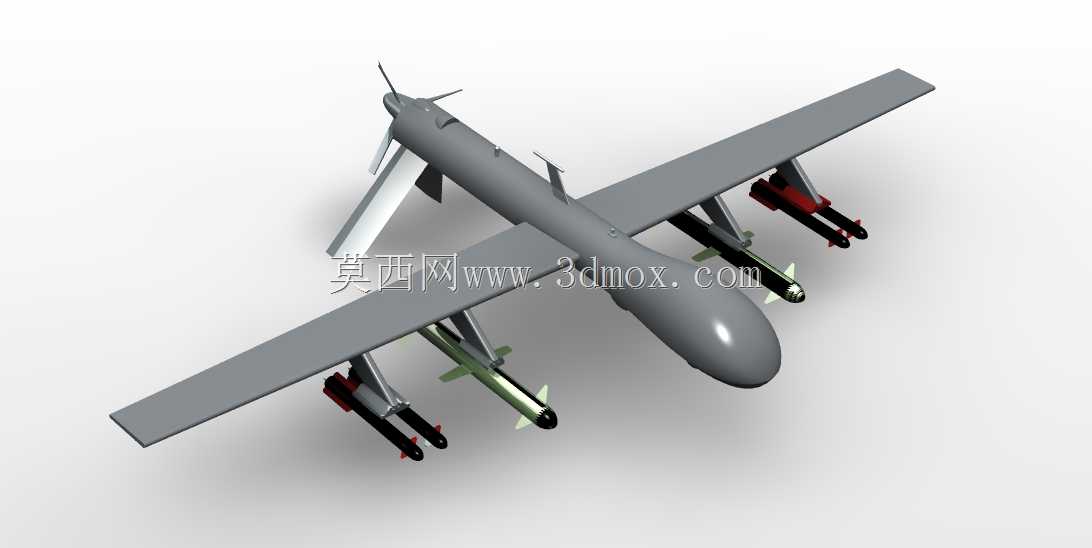

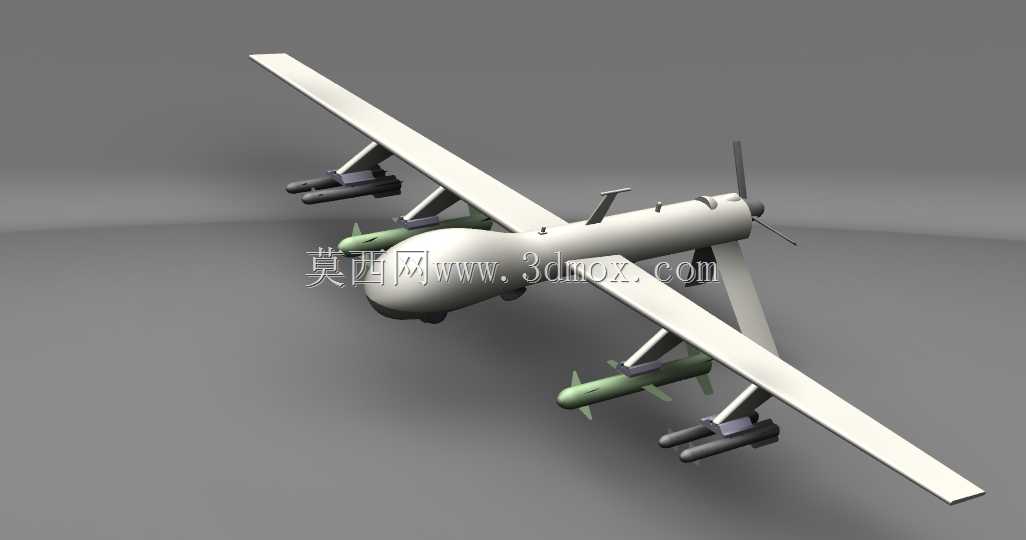

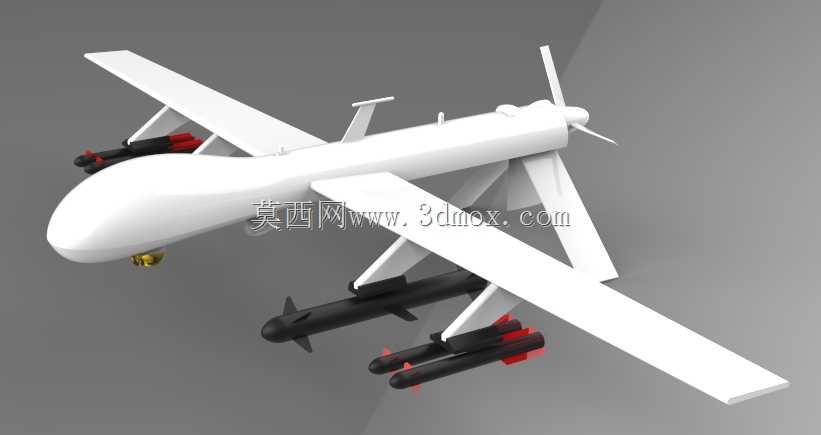

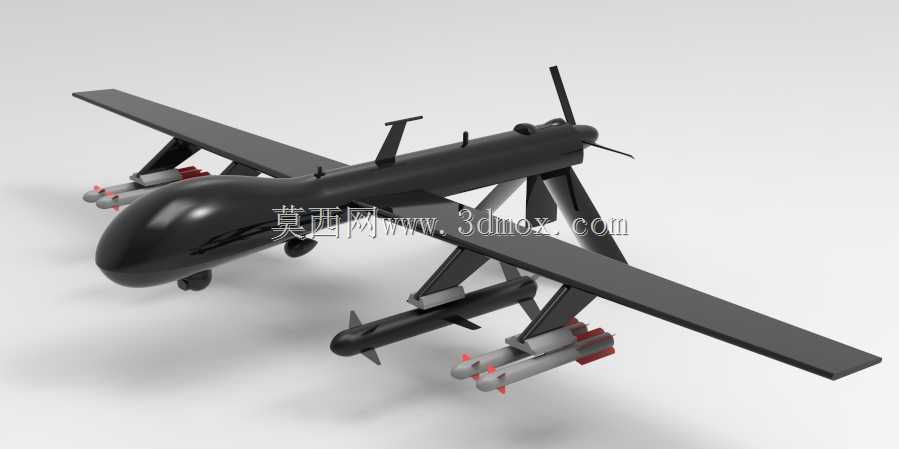

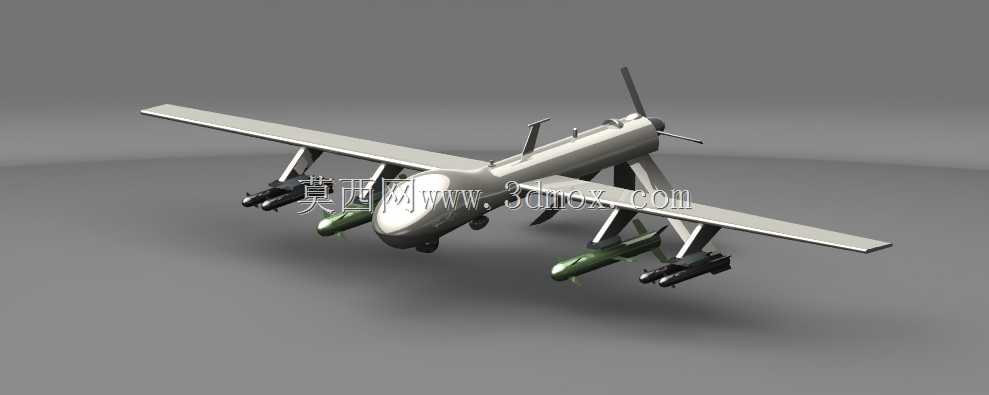

MQ-9察打一体无人机高精度外观结构模型

本次呈现的MQ-9无人机模型，完整还原了该型长航时察打一体无人机的真实结构与外形特征，可广泛应用于航空装备教学演示、作战场景仿真推演、国防科普展陈、影视特效素材制作等多个场景。在实际应用领域，该型无人机主要承担长时广域侦察监视、精确对地打击、边境巡逻管控、战场毁伤评估等任务，可在中等威胁环境下持续执行任务，为前线作战单位提供实时态势信息与精准火力支援，无需飞行员亲临战场即可完成高风险作业任务，大幅降低人员伤亡风险。从功能特性来看，模型完整还原了无人机的大展弦比平直翼布局、尾部推进式螺旋桨动力结构、机身下方多联装武器挂架、机头光电侦察吊舱等核心功能部件，机翼下可挂载多型精确制导空地弹药，兼顾侦察探测与火力打击的双重功能，尾翼采用V型尾翼设计，有效降低飞行过程中的雷达反射截面积，同时优化飞行航向与俯仰的操控稳定性，机身流线型曲面设计充分考虑长航时飞行的减阻需求，适配高空低速巡航的气动特性。在设计思路上，建模过程严格参照实机的气动布局逻辑，首先确定机身中轴线与各部件的相对安装位置，以机身主承力结构为基准，依次搭建机翼、尾翼、动力舱、起落架、挂架与载荷的装配关系，确保各部件的安装边界完全符合实机的装配逻辑：机翼与机身中段的连接位置、尾翼与机身尾部的对接角度、螺旋桨与尾部动力舱的同轴度、武器挂架与机翼下方挂点的匹配尺寸都经过反复校准，既保证外观的还原度，也预留了后续做结构拆解动画、内部航电舱室拓展建模的接口空间。外形尺寸方面，模型严格按照实机比例缩放，还原了该机翼展远超机身长度的长航时飞行器特征，机身截面采用类椭圆形修形，从机头光电舱位置平滑过渡到尾部动力舱，最大限度降低巡航阻力，机翼下的挂点位置对称分布，可适配不同类型的任务载荷安装需求，起落架的收放边界、舵面的偏转活动空间都在建模时做了预留，可直接用于飞行动画、机构运动演示的二次开发，能够满足不同场景下的仿真、展示、教学使用需求。
