复合材料纤维缠绕加工设备结构设计

该纤维缠绕设备主要面向复合材料制品生产场景，可应用于玻璃钢管道、高压气瓶、复合材料传动轴、储罐衬层等回转类复合材料工件的缠绕成型工序，在建材、压力容器、航空航天配套、新能源配套等领域的复合材料加工车间中承担核心成型作业任务，能够将连续纤维束浸渍树脂后按照设定轨迹均匀缠绕在芯模表面，完成复合材料坯体的成型制备，替代传统人工缠绕作业，大幅提升缠绕层的纤维排布均匀性与制品力学性能一致性。

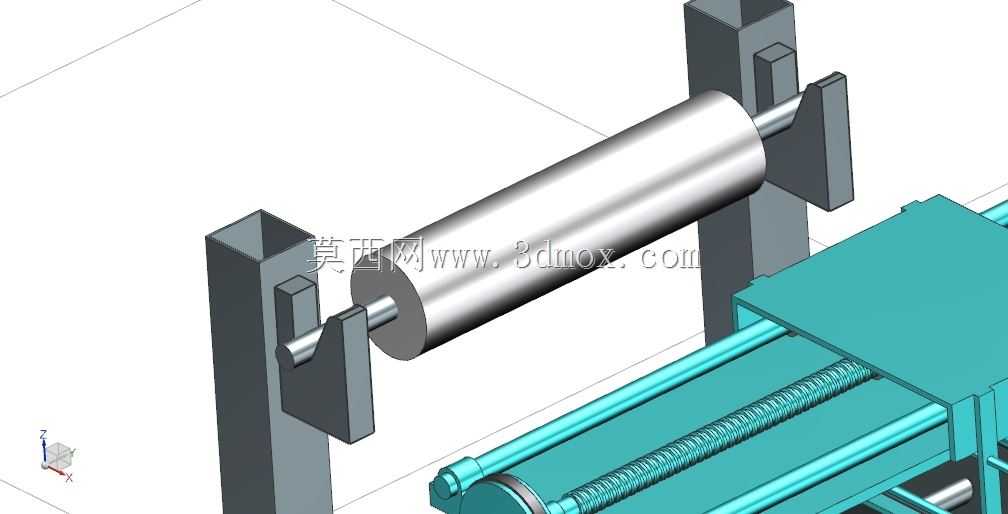

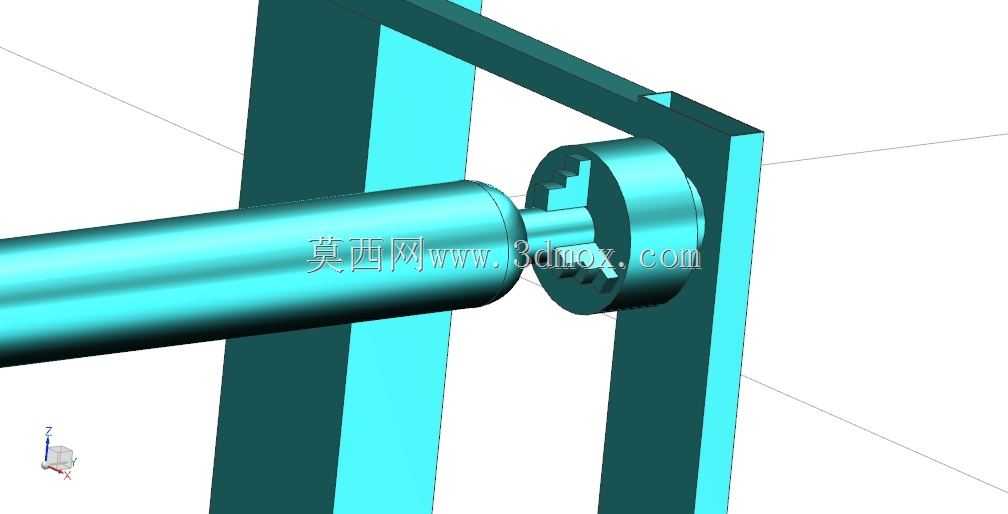

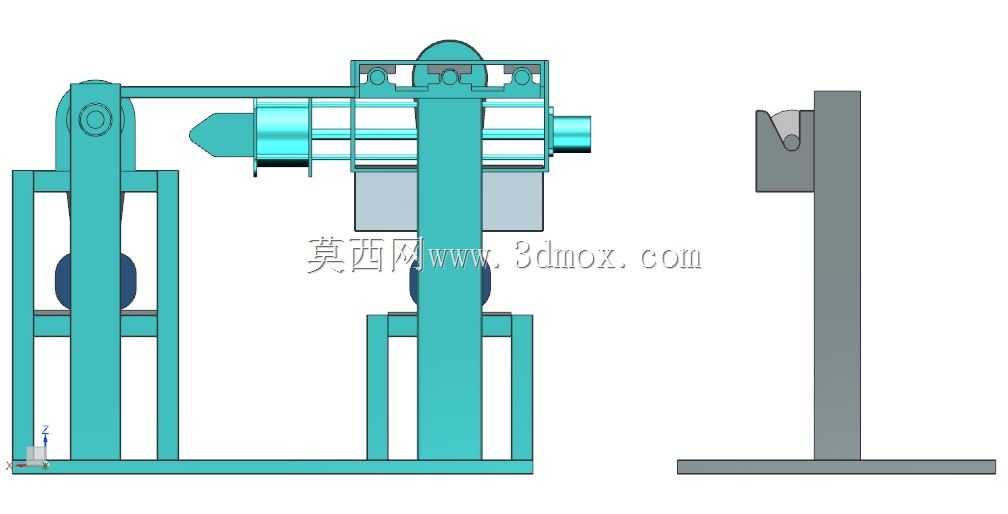

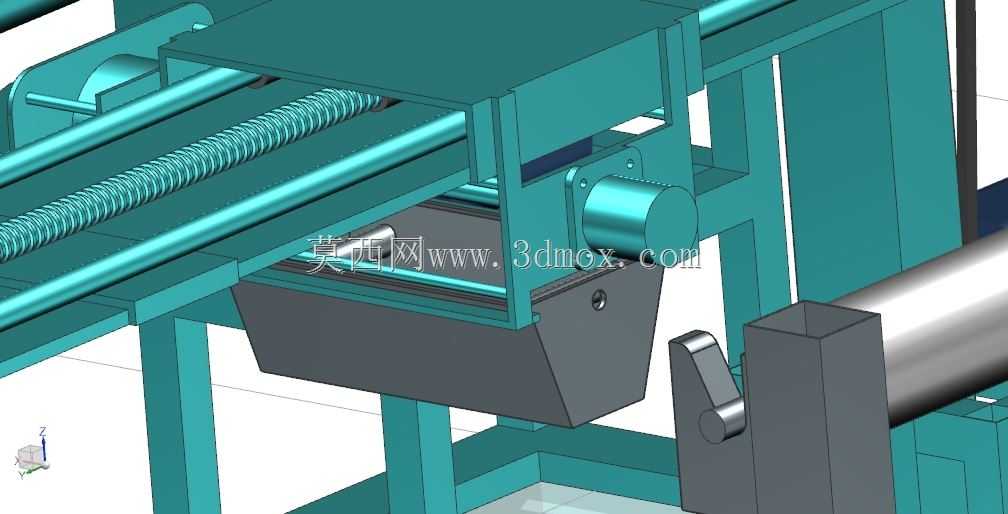

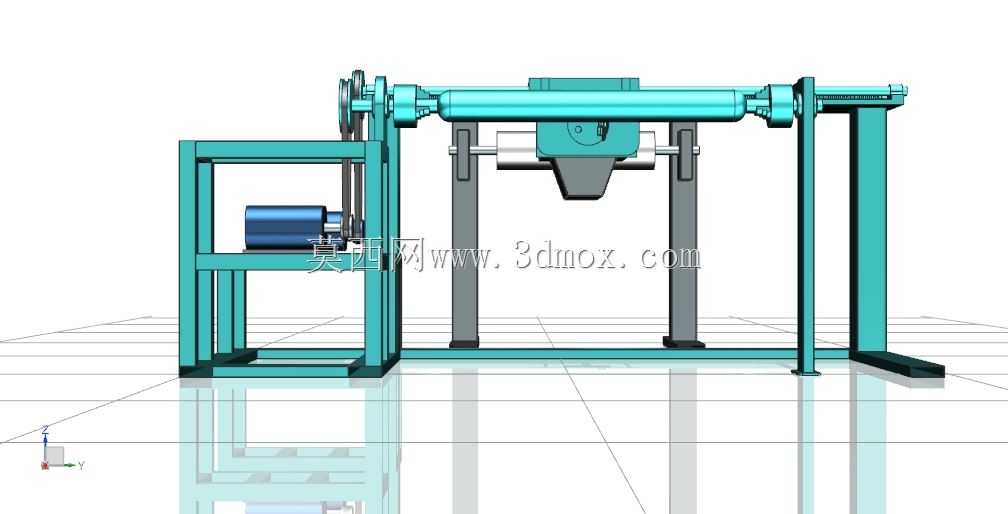

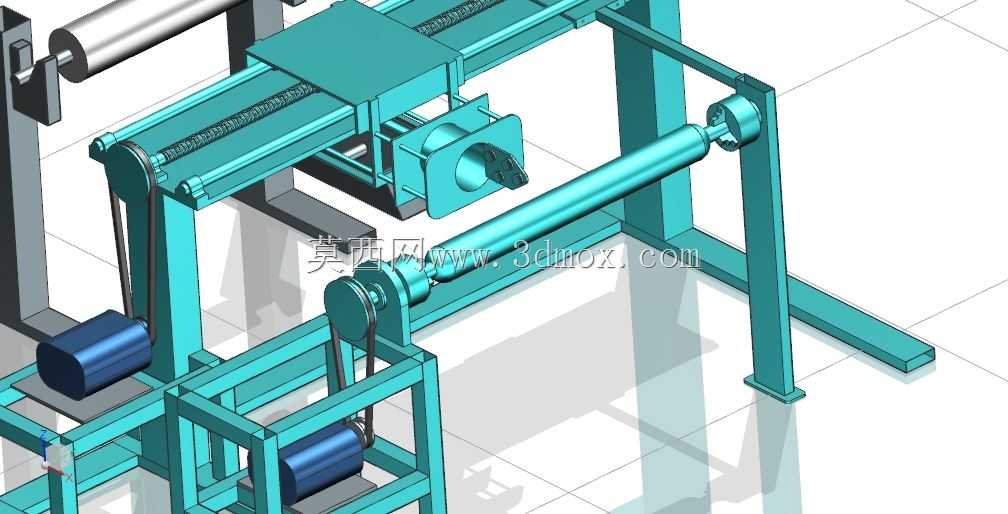

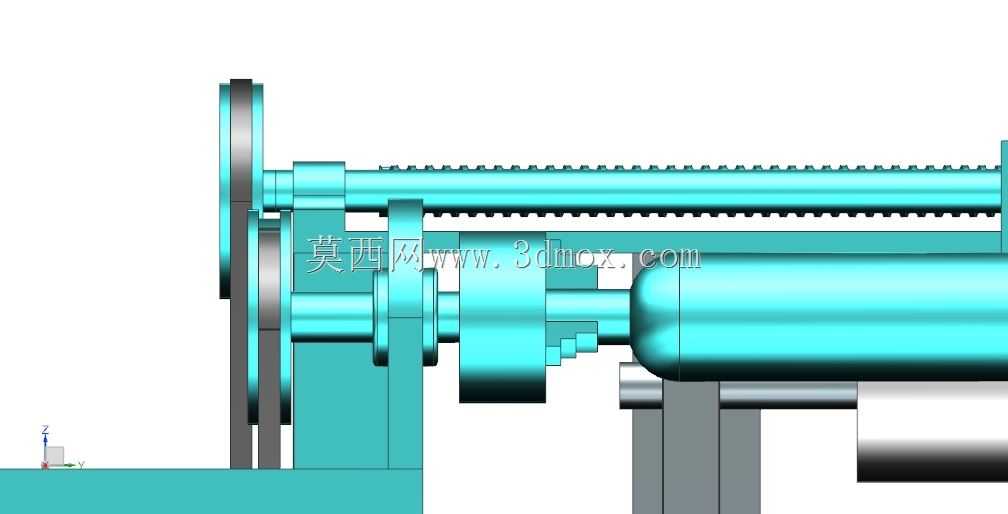

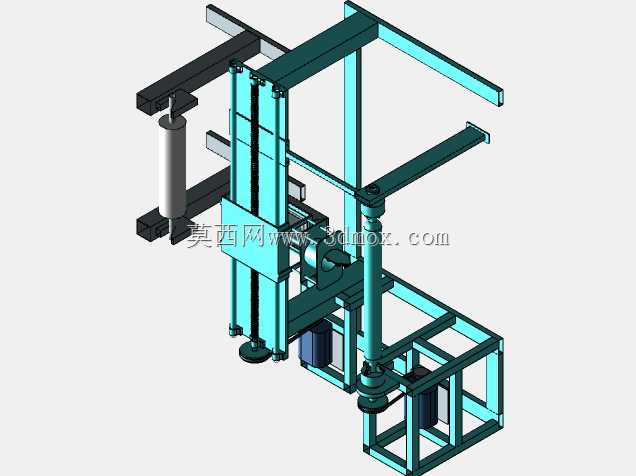

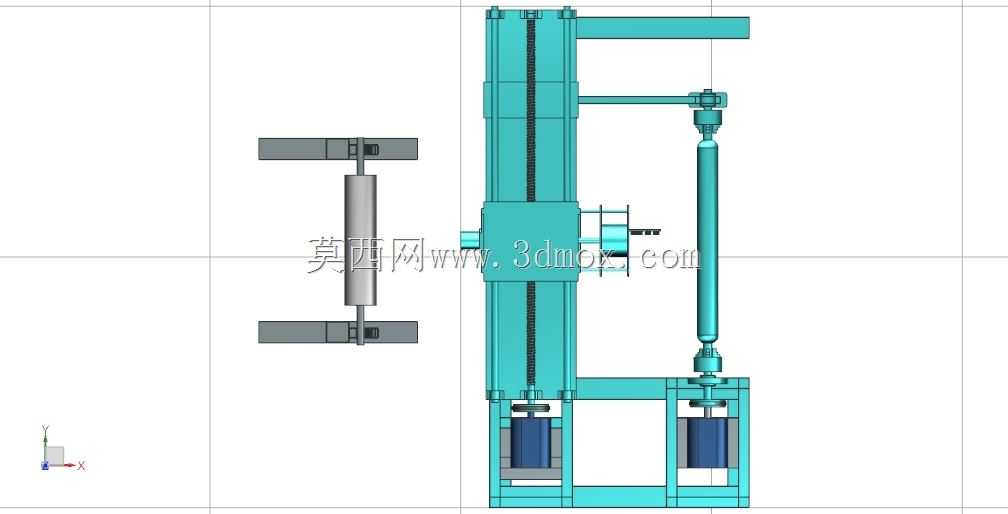

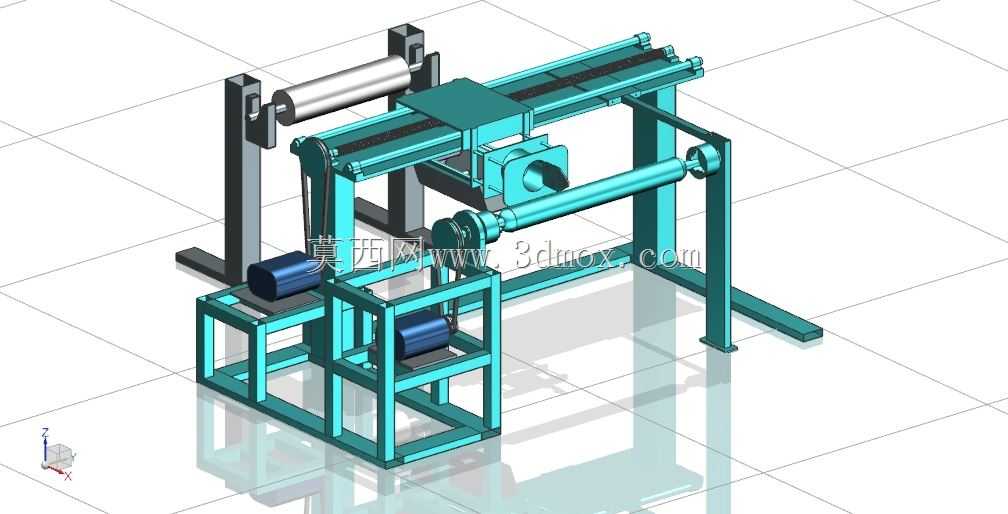

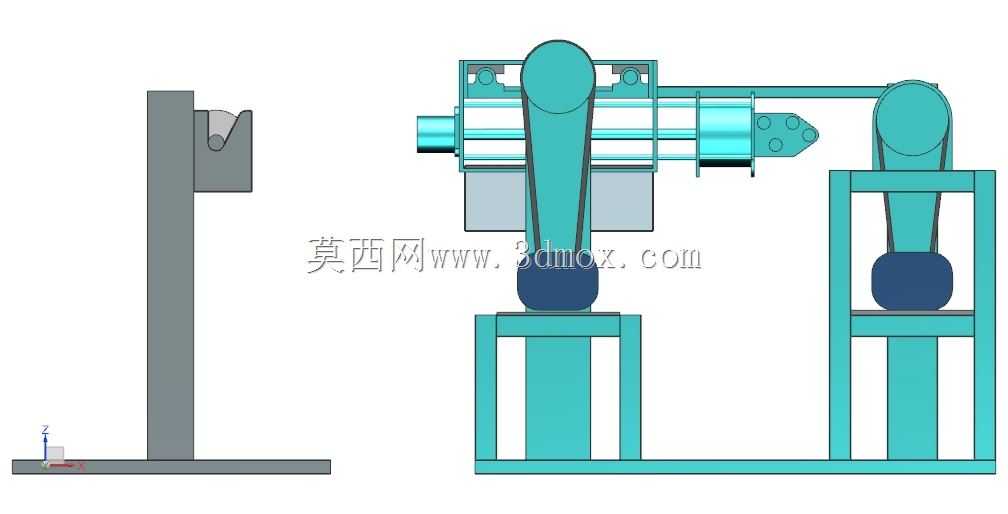

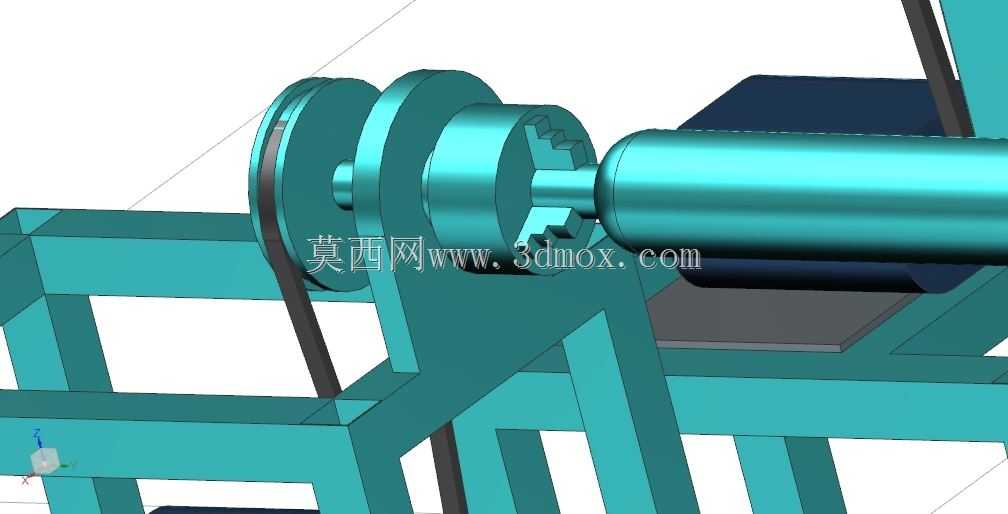

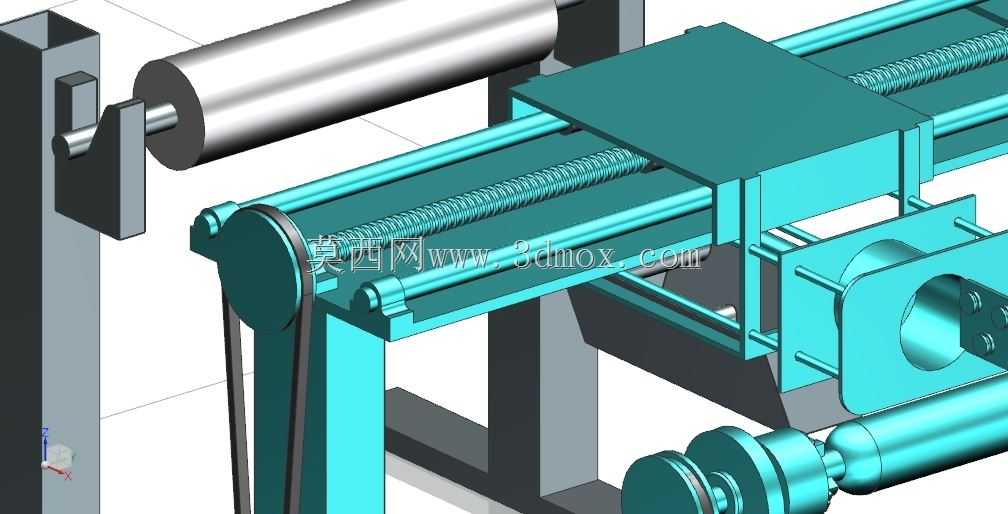

设备整体采用框架式龙门结构布局，主体支撑采用型钢焊接机架结构，保障长周期运行下的结构刚性，避免高速缠绕作业中出现结构震颤影响缠绕精度。设备横向配置长行程直线导轨副，搭载纤维导丝头行走机构，可沿工件轴向完成匀速往复走丝动作，适配不同长度规格的芯模缠绕需求；端部配置芯模夹持回转机构，通过减速组件驱动芯模按照设定转速匀速回转，与轴向走丝机构形成联动，可精准控制纤维缠绕角度，实现环向缠绕、螺旋缠绕、交叉缠绕等多种缠绕工艺的轨迹要求。设备侧方配置独立的纤维放卷架，可安装多卷纤维纱团，设置有张力调节组件，能够在放卷过程中保持纤维束张力恒定，避免纤维出现松垮、拉断等问题，保障缠绕层的致密性。

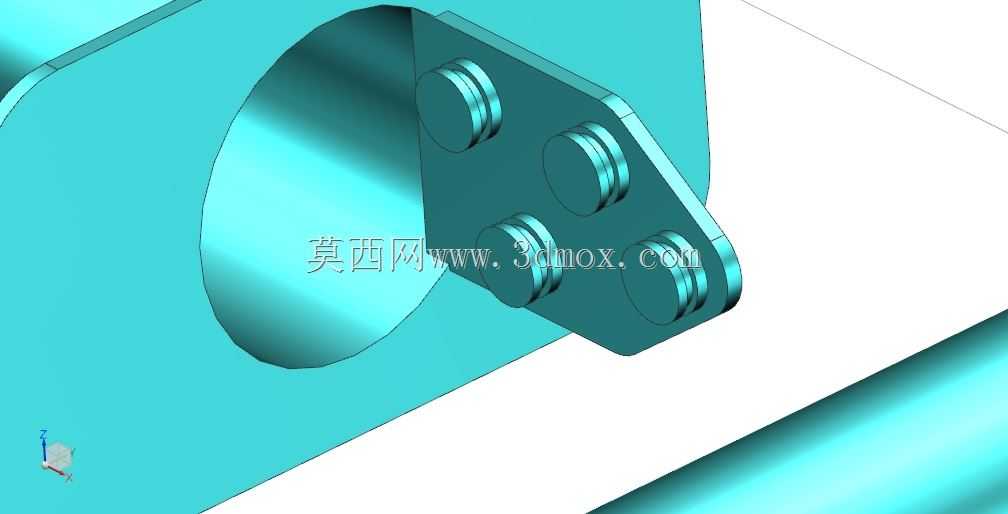

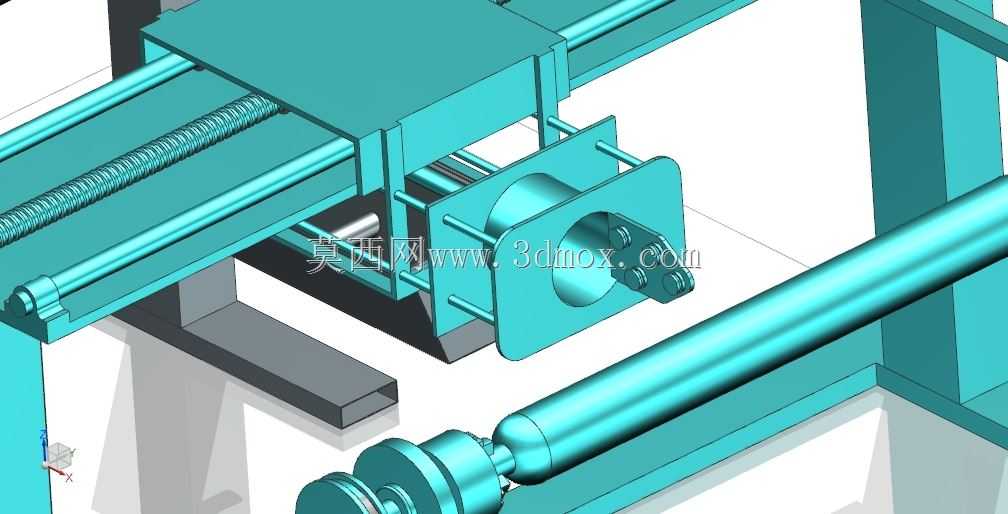

设计过程中充分考虑车间安装与操作边界，设备底部预留地脚安装孔位，可直接固定在硬化车间地面上，无需额外制作复杂安装基础；操作侧预留足够的上下料空间，方便工人吊装芯模与完成工件卸取，各运动部件外侧均预留安全防护距离，避免运行过程中发生干涉碰撞。设备的传动布局充分考虑维护便利性，驱动电机、传动带等易损件均设置在易拆装位置，日常检修无需拆解主体机架即可完成维护作业。导丝头位置预留浸胶机构安装接口，可根据工艺需求选配湿法浸胶、预浸丝导向等不同功能组件，适配不同的复合材料缠绕工艺路线，夹持端可更换不同规格的卡盘夹具，适配不同直径、不同装夹形式的芯模工件，具备较好的工艺适配性，能够满足多品种小批量复合材料制品的柔性生产需求。
