Arduino Fio开发板精准三维结构建模

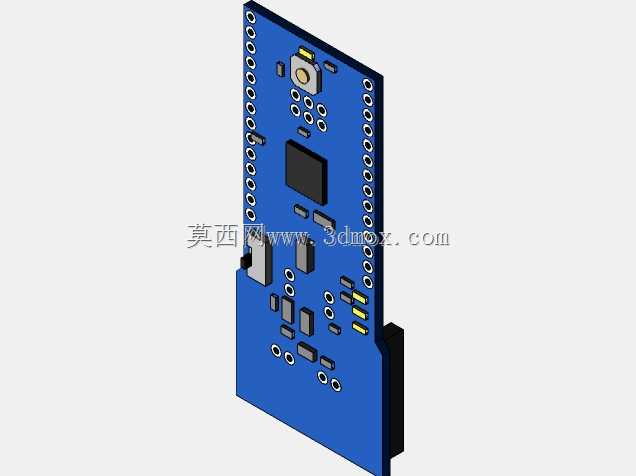

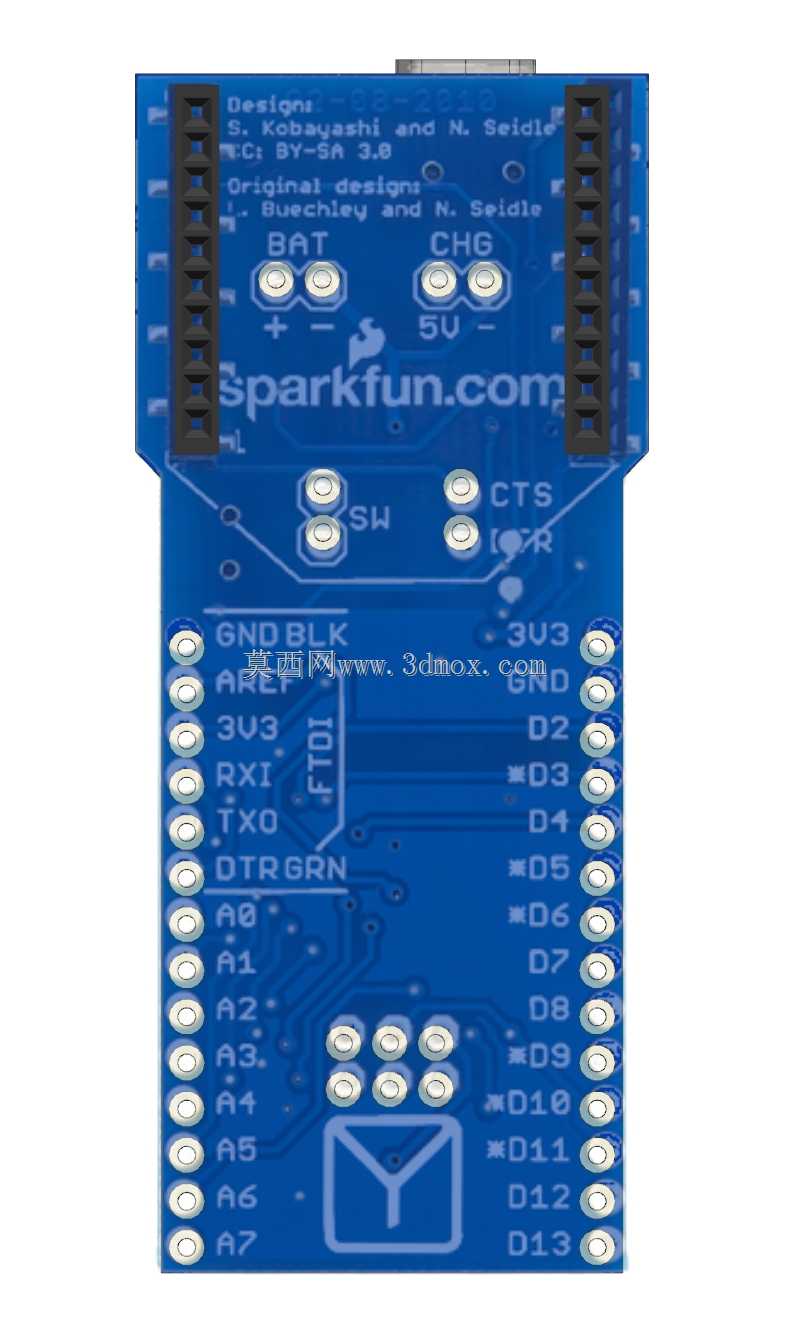

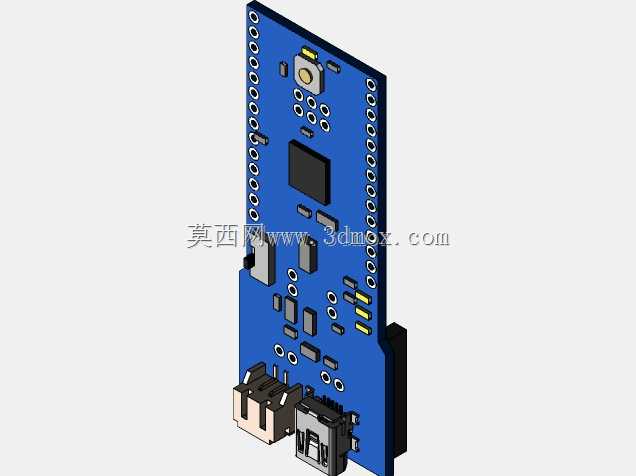

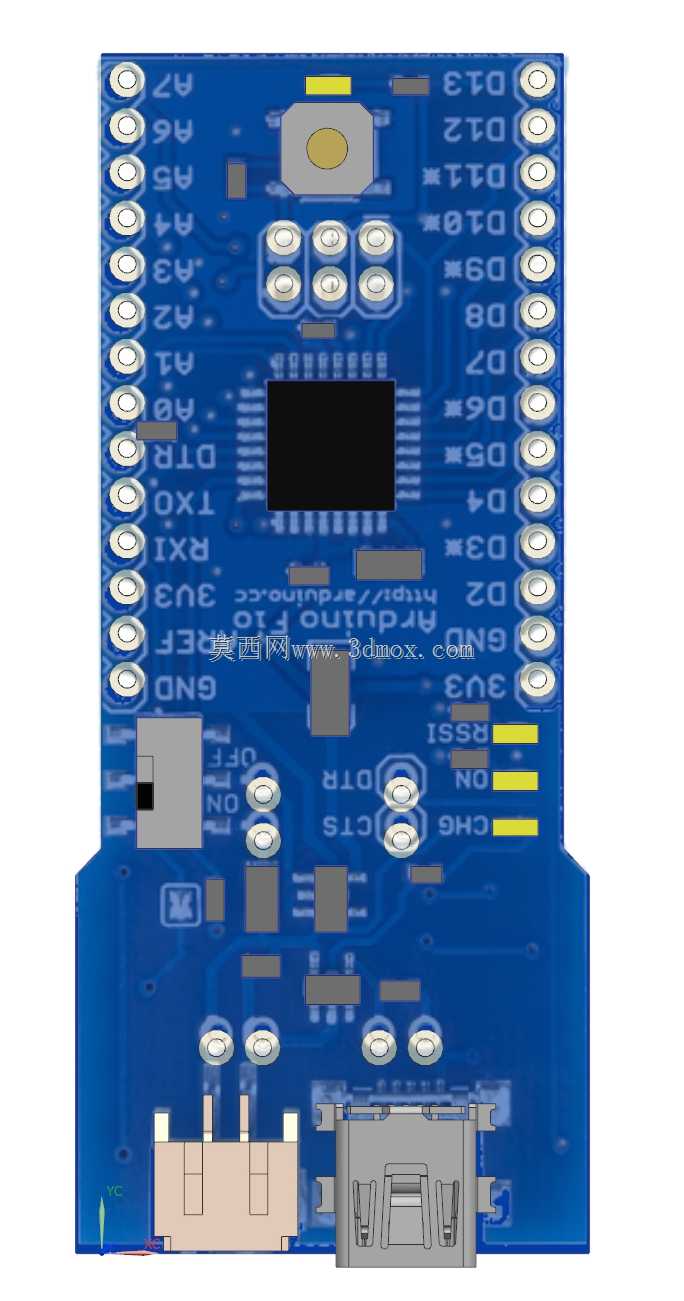

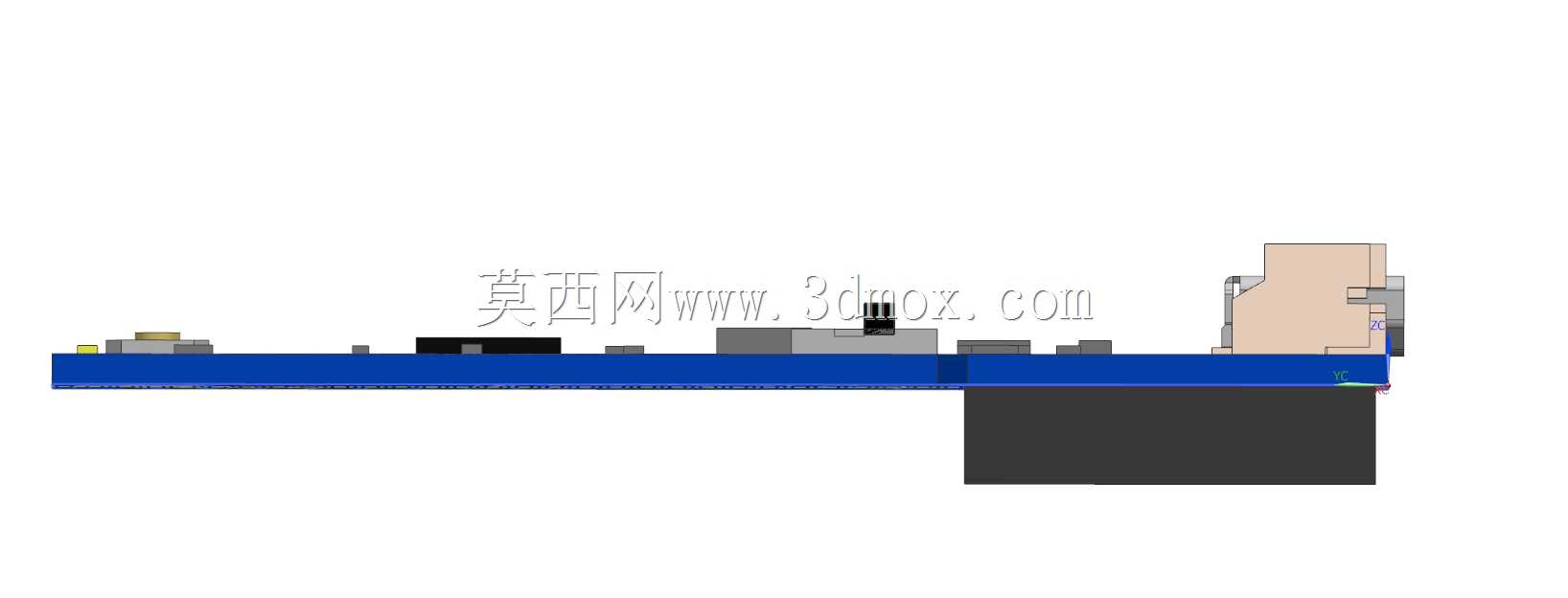

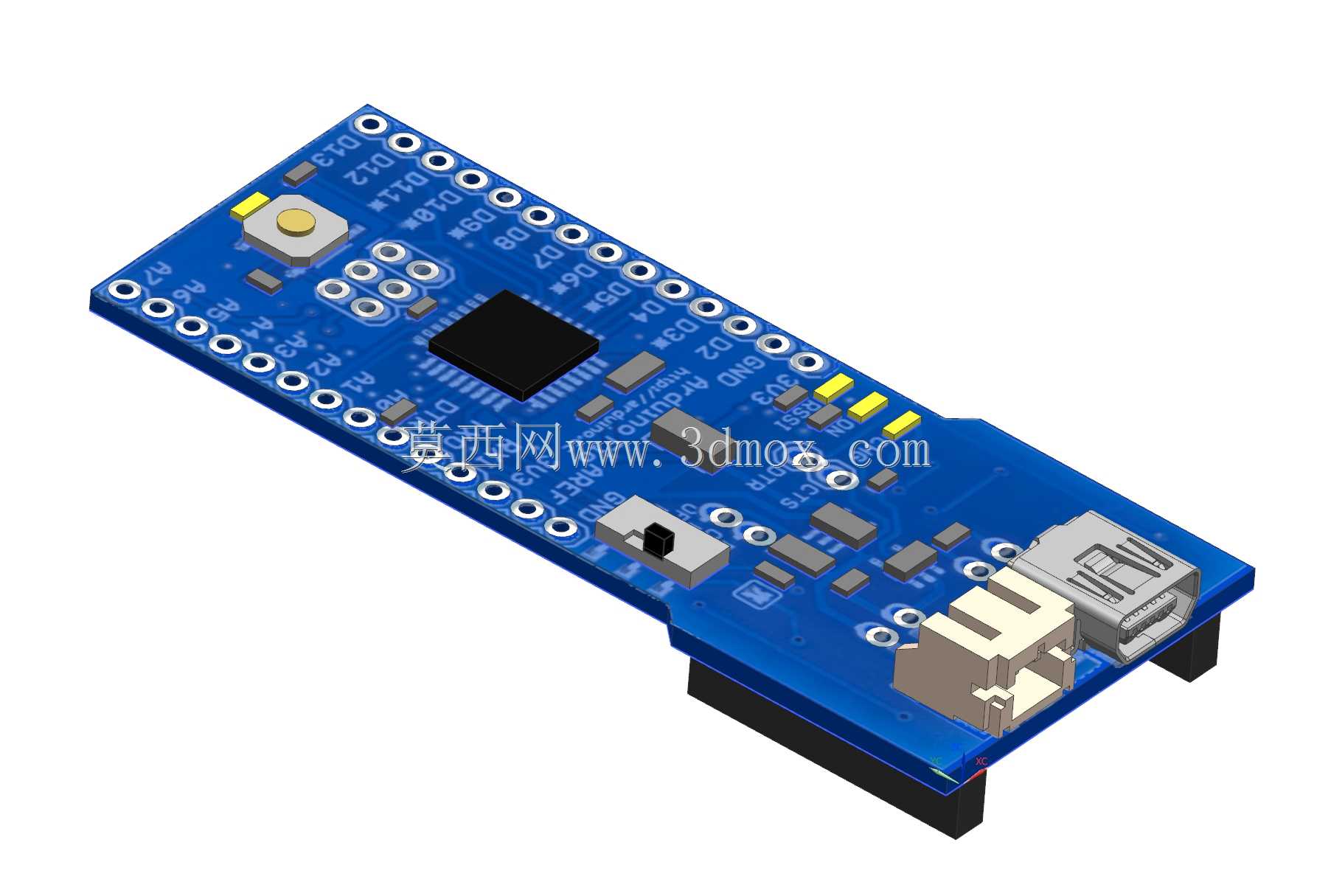

这款开发板三维模型，还原了面向便携无线物联网场景的开源控制板的完整结构，可直接用于嵌入式项目的结构适配、外壳设计与装配验证工作。在实际应用场景中，这类开发板常被部署在可穿戴传感节点、小型无线数据采集终端、低功耗户外监测设备、创客原型验证装置中，作为核心控制载体承担传感器数据采集、无线数据传输、执行机构驱动的核心功能，适配需要轻量化、低功耗控制单元的各类小型电子项目。从功能特性来看，模型完整还原了板载的核心控制芯片布局、Mini USB数据接口、锂电池供电接口、复位按键、电源拨动开关、两侧排针引脚阵列的结构，所有元件的排布完全匹配实物的电气布局逻辑，能够清晰呈现板上各功能区的位置关系：USB接口位于板端一侧用于程序烧录与有线数据传输，供电接口紧邻USB区域适配单节锂电池供电需求，复位按键与电源开关布置在板边便于操作，两侧引出的全部IO引脚、电源引脚、通信引脚的位置与间距完全符合实际焊接排针后的尺寸边界，能够为外接扩展模块、外壳开孔、固定结构设计提供精准的尺寸参考。在设计思路上，建模过程严格遵循实物的手工测量尺寸，还原了PCB板的厚度、板边圆角、各贴片元件的高度与占位尺寸，甚至还原了板载阻容元件、LED指示灯、晶振的排布位置，既保证了整体结构的装配准确性，也还原了板面的细节特征，覆盖了PCB表面的丝印层对应的结构区域，能够直观呈现开发板的外观特征。从外形尺寸与安装边界来看，模型还原了开发板狭长的板型特征，整体长宽比例适配面包板插接与狭小空间安装需求，板上预留的两个安装定位孔的位置、孔径完全匹配实物，可直接用于设计固定柱、安装卡扣等结构，排针引脚的伸出高度、接口的凸起高度都做了精准还原，能够避免外壳设计时出现元件干涉、装配错位的问题，不管是用于3D打印定制外壳、设计项目集成安装结构，还是用于教学演示、项目方案展示，都能提供精准的结构参考，帮助开发者在实物加工前完成全部结构适配验证，减少原型制作阶段的反复调整成本。
