航空用锚定结构螺母板紧固组件

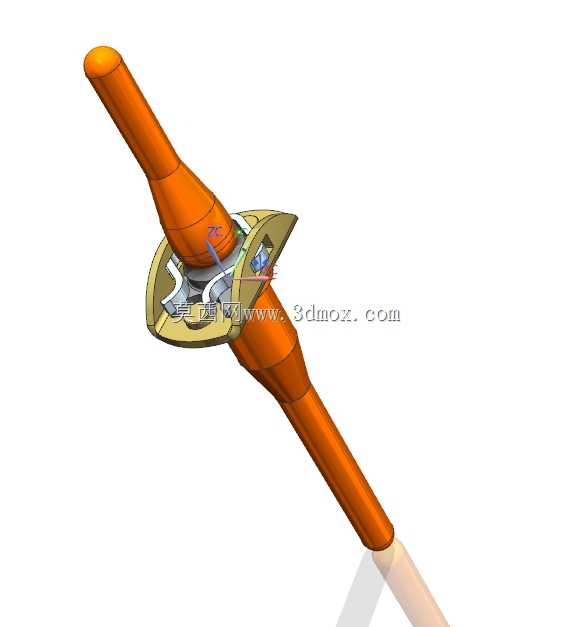

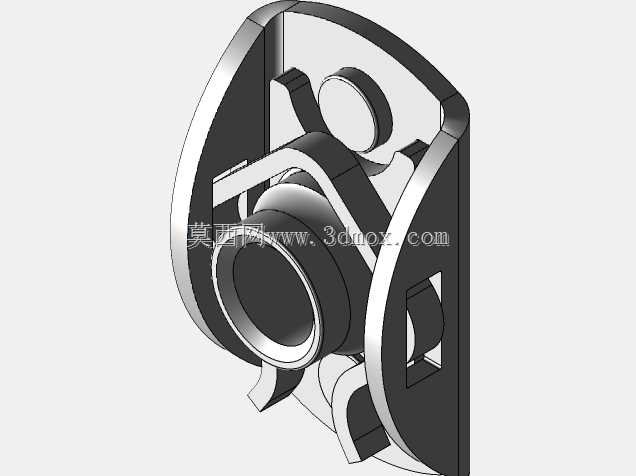

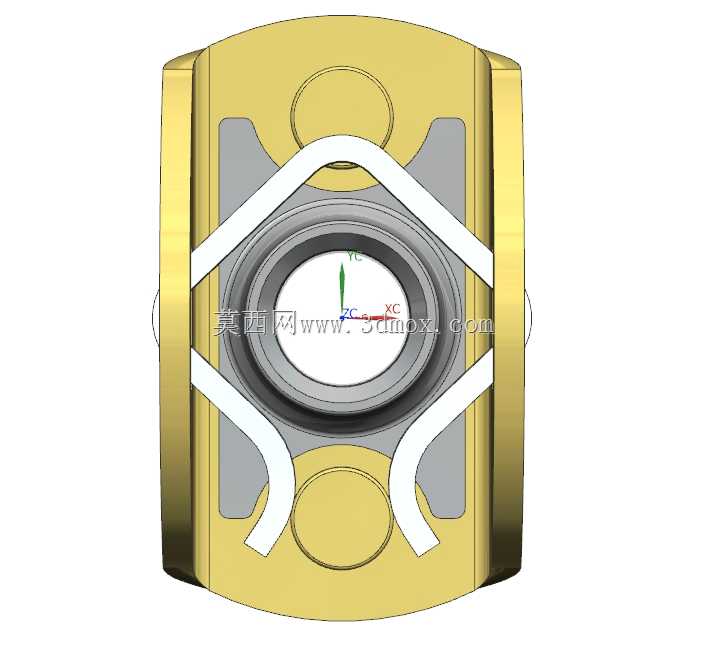

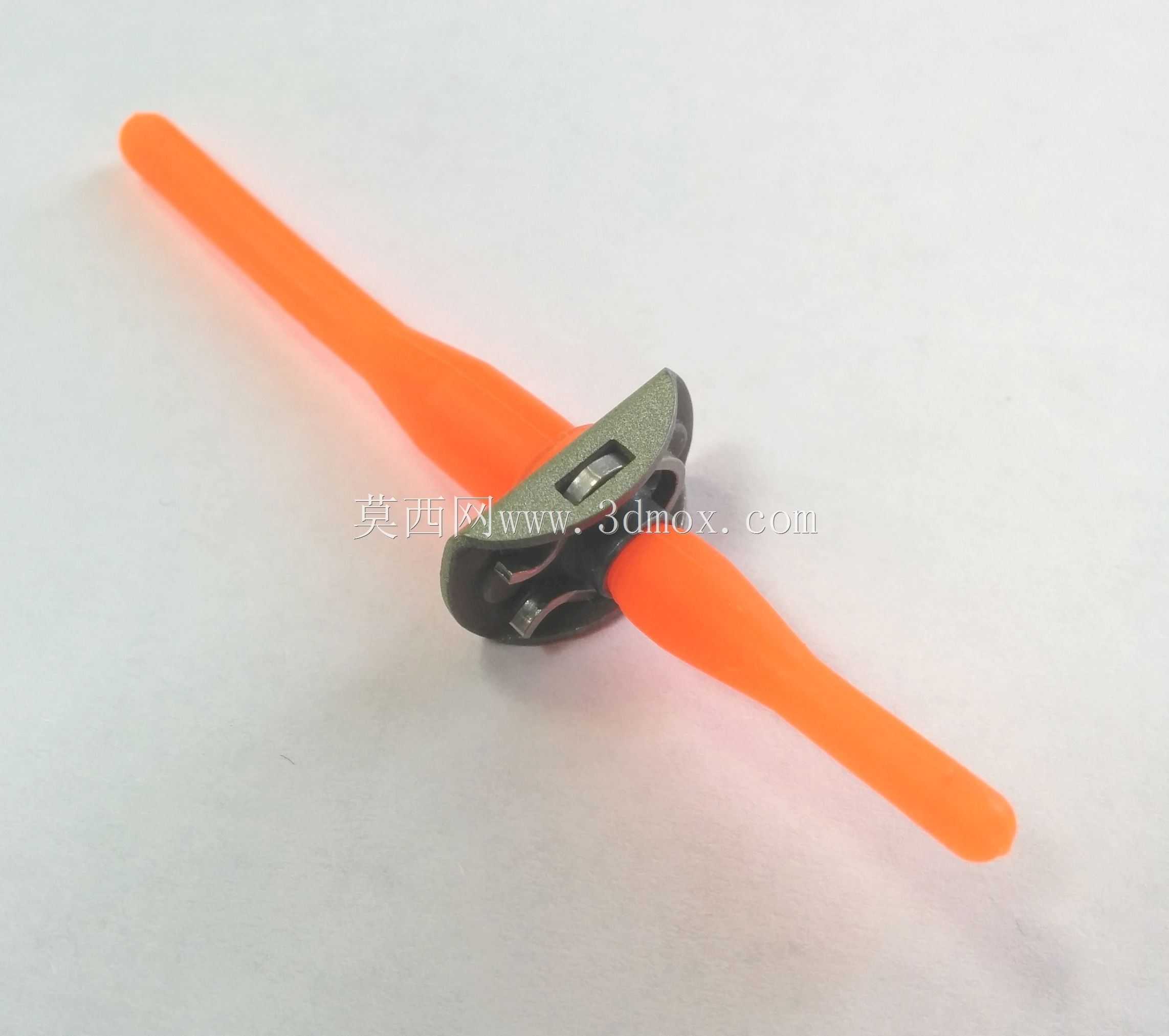

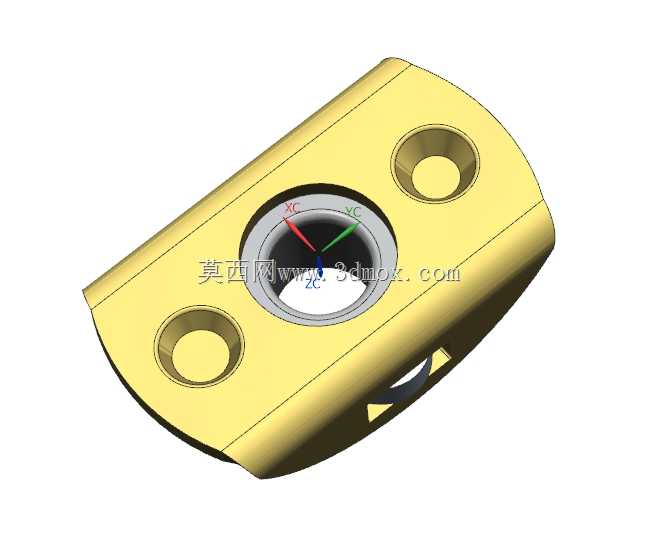

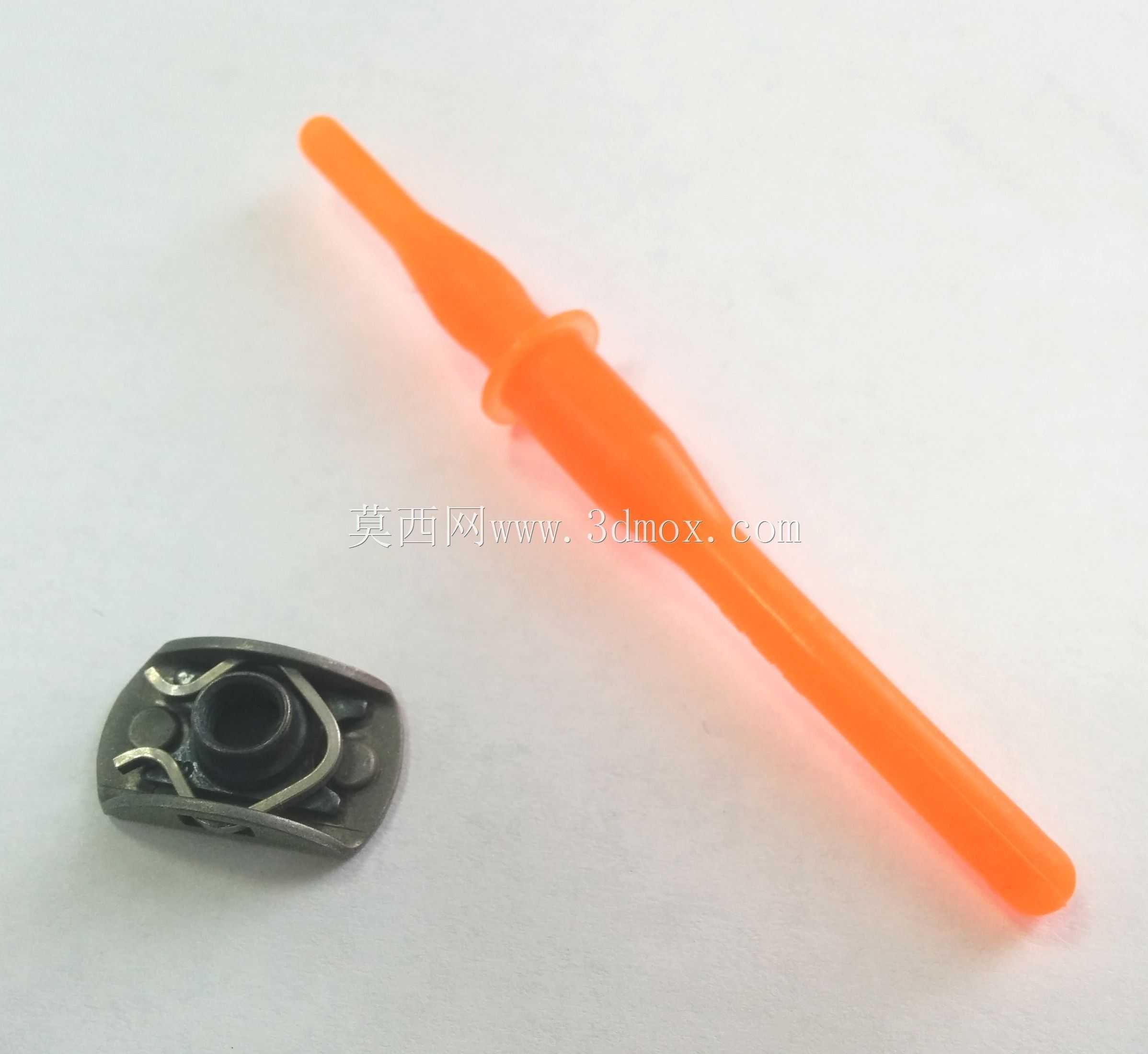

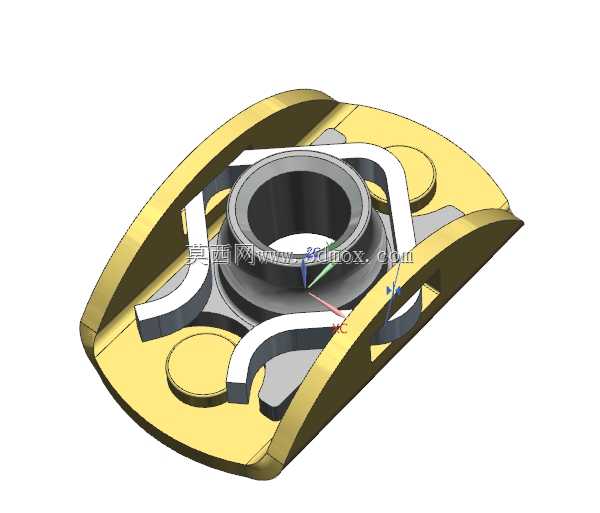

该螺母板属于航空机载设备安装场景下的专用锚定紧固件，主要用于飞机机身内部夹层结构、机载设备安装支架与蒙皮之间的螺纹连接点位，解决薄壁钣金结构无法直接加工承力螺纹、普通铆接螺母在高频振动工况下易松脱移位的工程痛点。在实际装机场景中，这类零件常布置在客舱内饰固定点、机载电子设备安装基座、管线固定卡箍的对接位置，需要承受飞机起降阶段的压差变化、飞行过程中的持续振动以及设备自身的重量载荷，对连接可靠性的要求远高于普通民用五金紧固件。从结构设计逻辑来看，零件采用弧形底板适配机身蒙皮的曲面轮廓，底板上预留的两个圆形定位凸台可在安装时卡入蒙皮预制的定位孔内，避免装配过程中螺母板发生转动偏移，无需额外设计防转结构就能保证螺纹孔的对位精度。中间的凸起螺母段采用翻边铆接结构与底板连为一体，内部加工的标准内螺纹可适配对应规格的连接螺栓，周围分布的四个弹性卡爪是核心的锚定锁紧结构，当螺母板从单侧推入夹层结构的安装孔后，弹性卡爪会在自身弹力作用下张开，卡接在夹层结构的内侧壁上，实现单侧盲装，不需要操作人员在结构背面进行辅助固定，大幅提升狭小空间内的装配效率。设计过程中需要重点匹配安装夹层的厚度范围，卡爪的张开角度、回弹行程都要对应常用的航空夹层板厚度公差，保证卡接后既不会因为间隙过大出现窜动，也不会因为过盈量太大导致安装阻力过高甚至卡爪断裂。底板的弧形曲率需要完全贴合对应装机位置的蒙皮曲面，避免装配后出现局部应力集中，螺母段的高度要控制在夹层结构的内部空腔范围内，不能突出蒙皮外表面影响气动外形，也不能过短导致螺纹啮合长度不足影响连接强度。这类零件的材质通常选用高强度防锈铝合金，表面做阳极氧化处理提升耐磨与防腐蚀性能，弹性卡爪部位会做局部去应力处理，保证反复拆装过程中不会出现弹性衰减或断裂问题。在三维建模过程中，需要重点验证卡爪的弹性变形行程与安装力的对应关系，模拟推入安装孔时的变形轨迹，避免出现卡滞，同时要核对螺纹孔与底板定位凸台的位置度公差，保证装配时螺栓可以顺利穿入对位，不会出现别劲问题。
