汽车悬架螺旋弹簧减震器结构设计

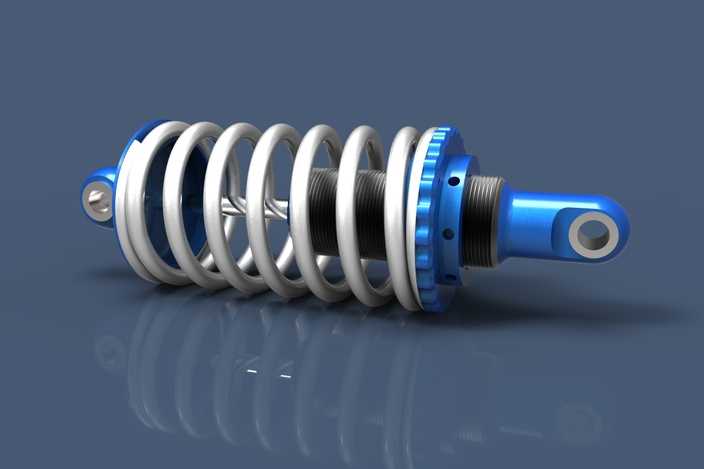

本作品为车辆悬架系统所用的螺旋弹簧式液压减震器三维建模成果，建模阶段严格遵循机械结构设计逻辑，先完成核心部件的参数化草绘，以减震器300mm的轴向尺寸为基准，依次确定阻尼筒缸体、活塞杆、上下安装吊耳、调节锁环、螺旋弹簧的基准轴线与装配定位基准。建模过程中对阻尼筒外壁的散热凹槽、调节锁环的梯形防滑齿、上下吊耳的铰接衬套安装孔、弹簧两端的并圈磨平结构都做了精细化特征还原，所有配合面预留了合理的装配公差，保证各部件装配后可模拟真实的伸缩运动逻辑。材质与渲染阶段，针对不同部件的物理属性匹配对应材质：阻尼筒主体采用阳极氧化蓝色金属材质，调整金属粗糙度与反射参数还原铝合金机加工后的细腻哑光金属质感；螺旋弹簧采用亮面弹簧钢材质，添加细微的表面拉丝纹理，还原高强度弹簧钢的冷作加工表面特征；上下吊耳的铰接球头采用抛光不锈钢材质，调节锁环做了边缘倒角的高光处理，渲染时搭建了深色哑光反光地面，添加柔和的侧上方主光源与底部补光，突出减震器的结构层次感与金属材质的光影反射效果，清晰呈现弹簧与阻尼筒的嵌套装配关系。设计思路上，该减震器采用螺旋弹簧与液压阻尼筒同轴嵌套的经典结构，弹簧承担车身承载与冲击缓冲的作用，阻尼筒负责吸收弹簧往复运动的振动能量，外侧的可调锁环可实现弹簧预紧力的调节，适配不同载荷下的悬架刚度需求，上下两端的吊耳结构采用铰接式设计，可适配悬架摆动过程中的角度变化，避免部件运动干涉，整体结构紧凑，各部件的受力路径清晰，既还原了民用车辆悬架减震器的成熟结构逻辑，也通过精细化的建模与渲染完整呈现了该部件的外观细节与装配关系，可用于机械结构教学、悬架系统原理演示、产品外观展示等场景。
