小型台式组合砂光打磨设备结构设计

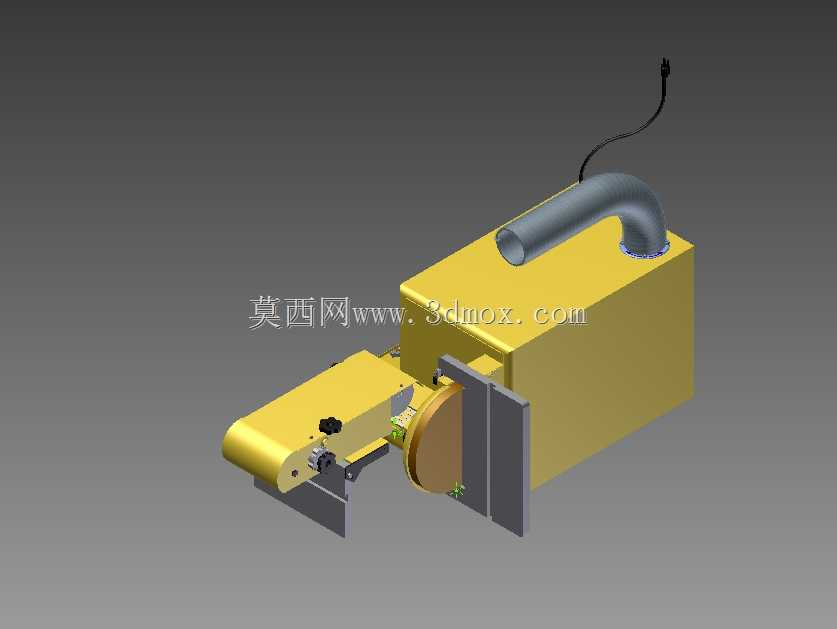

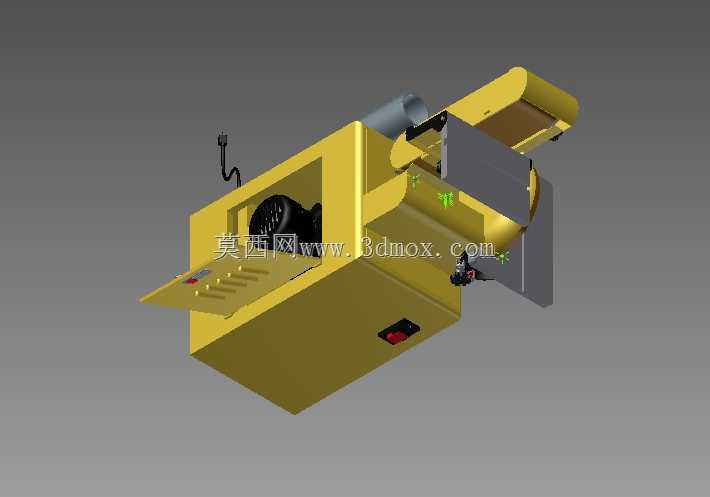

这款组合砂光设备主要面向小型加工工坊、职业院校实训教学、小件定制加工场景设计，可同时满足平面砂光、弧面打磨、端面修整的多元加工需求，适配木质工件、软金属坯件、塑料型材等多种材质的表面精加工工序，能替代多台单功能打磨设备，大幅缩减小型加工场景的设备占地与采购成本。设备整体采用台式紧凑布局，主体机架为箱式焊接结构，上部集成集尘接口，可外接车间集中除尘系统或独立集尘装置，加工过程中能及时抽吸磨削产生的粉尘碎屑，既避免粉尘飘散污染作业环境，也能减少磨屑附着在砂带表面影响磨削效率，同时降低作业人员的粉尘吸入风险。设备前端设置双工位加工单元，一侧为宽幅平砂带工位，主要用于大尺寸平面工件的匀速砂光，砂带张紧机构采用偏心快调结构，更换砂带时无需额外工具即可快速完成张紧度释放与复位，适配不同粒度的砂带更换需求，可完成从粗磨去毛刺到细磨抛光的全工序加工；另一侧为端面砂轮打磨工位，搭配可调节角度的工件靠板，能够完成工件端面倒角、小弧面修型、窄边磨削等精细加工，靠板带有刻度标识，可根据加工需求快速调整靠板角度，保障倒角角度的一致性与加工精度。设备的动力单元内置在箱式机架内部，通过带传动结构分别为两个加工工位传递动力，传动部位设置全封闭防护壳，避免加工碎屑进入传动结构造成部件磨损，同时杜绝作业人员误触传动部件的安全隐患。设备底部预留四个螺栓安装孔位，可直接固定在工作台面使用，也可搭配减震脚垫放置在平整台面上，整体安装边界紧凑，无需过大的作业空间，外接电源线从设备上部引出，走线位置避开加工区域，避免加工过程中线路被工件剐蹭造成破损。设备的操作控件集中布置在工位侧方，伸手即可完成启停操作，符合人体工程学设计，长时间作业也不易产生操作疲劳。设计过程中充分考虑了日常维护的便捷性，机架侧盖采用快拆式结构，无需拆解主体结构即可完成内部传动部件的润滑、易损件更换等维护操作，有效降低设备的全生命周期使用成本，双工位的组合设计让单台设备即可覆盖小件加工中绝大多数的砂磨工序，尤其适合小批量定制加工、教学实训演示等场景使用，能够帮助使用者快速掌握砂磨加工的操作要点，也能满足日常小件修型打磨的实际生产需求。
