涡轮增压器精密压气叶轮结构设计

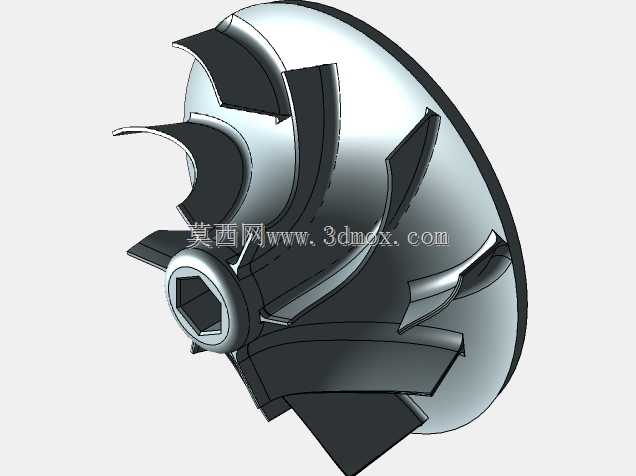

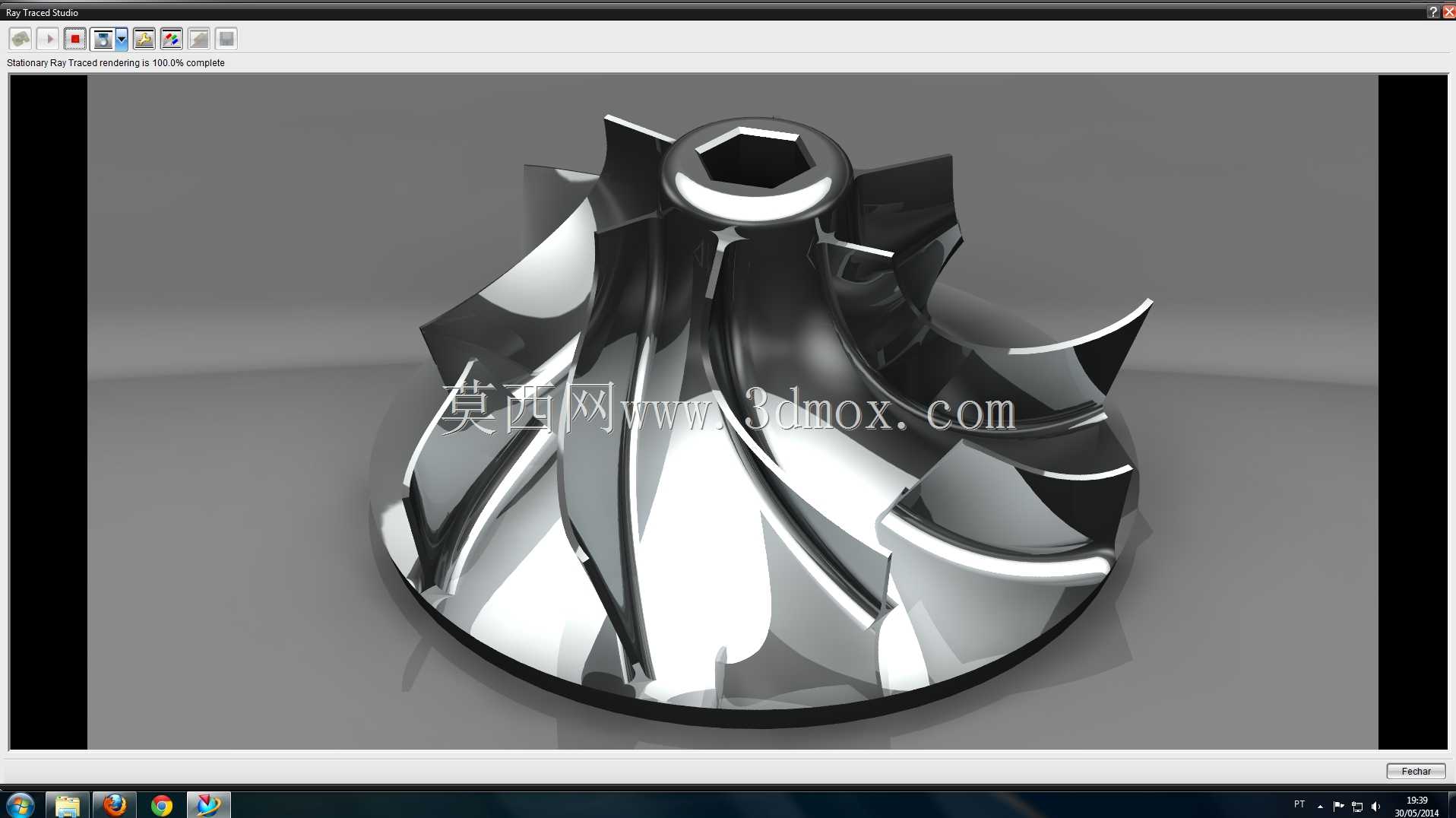

该模型为涡轮增压器核心压气叶轮，是车用、工程机械用小排量增压发动机的核心做功部件，主要应用在进气增压回路中，通过高速旋转对进入发动机的新鲜空气进行预压缩，提升发动机进气充量，在不增加发动机排量的前提下可提升30%-50%的动力输出，同时优化燃油雾化燃烧效率，降低尾气中颗粒物与氮氧化物排放，广泛适配乘用车汽油发动机、轻型商用车柴油发动机、小型通用动力机械的增压系统。从实际功能来看，该叶轮工作转速区间覆盖每分钟8万转到18万转，需要在高温、高转速、强气流冲击的工况下长期稳定运行，叶片型面直接决定压气机的流量特性、压比范围与喘振边界，是决定增压器整体效率的核心结构。设计过程中首先围绕目标发动机的排量、额定功率、目标增压压力确定叶轮的进出口直径、叶片数与流道曲率，采用三元流理论对叶片型面进行迭代优化，每一片叶片的前缘后掠角、叶顶间隙、出口安装角都经过流场仿真校验，保证气流在叶轮流道内平滑加速，避免气流分离产生的流动损失与喘振风险。叶轮中心采用内六角安装孔结构，配套锁紧螺母可实现与增压器转子轴的高精度同轴装配，安装时需要保证叶轮背面与轴肩的贴合度控制在0.02mm以内，避免高速旋转时产生动不平衡量；叶轮整体外径适配常规小型增压器的压气机壳安装边界，叶顶与压气机壳的设计间隙控制在0.3mm-0.5mm，既避免高速旋转时叶顶与壳体刮擦，又尽可能减小叶顶间隙漏气损失，提升压气机容积效率。叶片采用大后掠三元扭曲设计，前缘做圆角钝化处理，降低进气气流冲击损失，轮毂面采用平滑过渡的锥面结构，从中心安装孔位置向外缘平滑延展，减少气流在轮毂面的附面层堆积，提升流道通流效率。整体结构经过动平衡设计校核，在额定最高转速下的残余不平衡量满足G2.5级动平衡精度要求，可有效降低高速运转时的振动与轴承载荷，延长增压器整体使用寿命。材质适配方面该结构可兼容锻造铝合金、钛合金等不同材质的加工工艺，既满足民用车辆的成本控制需求，也可适配高性能动力装备的高温高强度使用需求。
