轻量化双工艺航空发动机电气安装支架

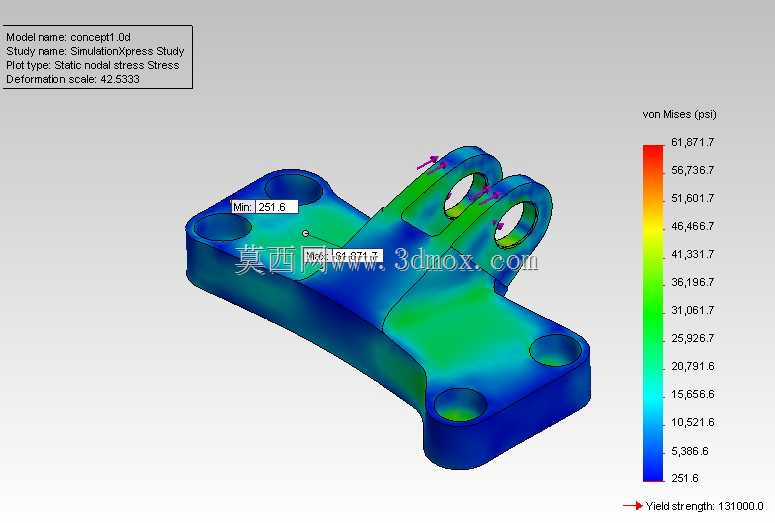

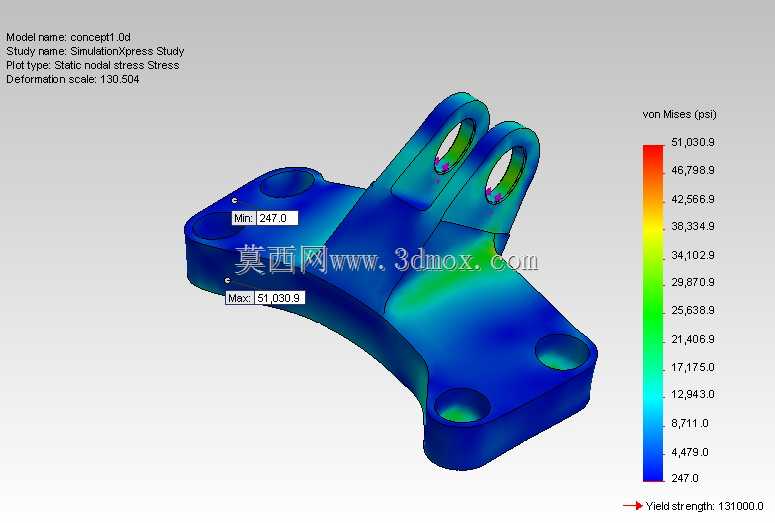

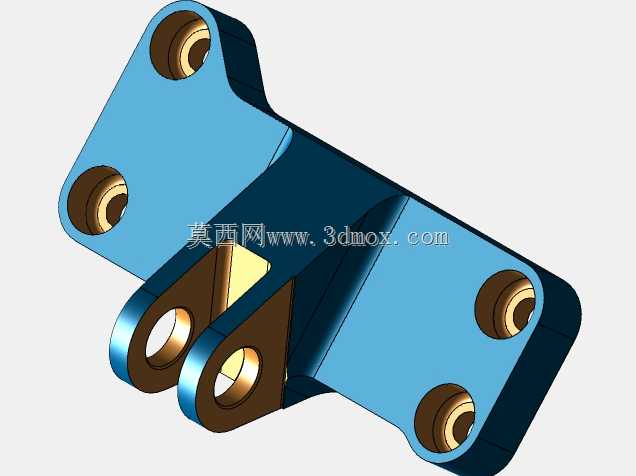

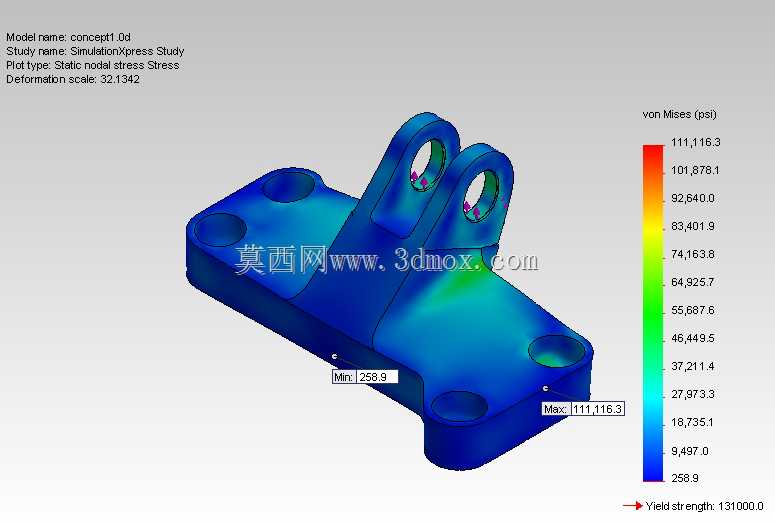

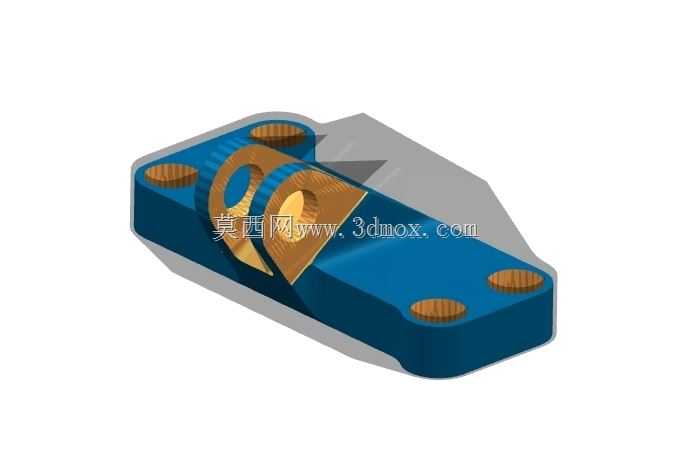

这款支架主要应用于航空喷气发动机的机载电气系统布设场景，承担着固定机载电气线束、传感元件及小型电气控制模块的核心作用，在发动机运行过程中，需要持续承受高频振动、高低温交变以及气流冲击带来的复杂载荷，因此结构可靠性与重量控制是设计阶段的核心考量指标。从实际使用场景来看，该支架安装于发动机机匣外侧的指定安装点位，需要在有限的安装空间内，为多组电气元件提供稳定的支撑基础，同时不能与周边的管路、运动部件产生干涉，还要尽可能降低自身重量，减少发动机的无效载荷，提升整机推重比表现。在功能特性上，这款支架采用了两种适配不同制造工艺的结构分区设计，主体蓝色区域为锻造毛坯成型区域，保留锻造工艺带来的致密金属纤维组织，具备更优异的抗疲劳性能，能够承受长期振动载荷下的应力冲击；橙色区域为后续机加工成型区域，通过精密铣削加工保证安装孔位、配合面的尺寸精度，满足电气元件安装的位置度要求，同时加工去除多余的材料，进一步实现结构减重。设计思路上，工程师在初始建模阶段就同步考量了两种制造路径的适配性，既可以选择全机械加工的方式直接从整块坯料铣削成型，适配小批量试制阶段的快速生产需求，也可以采用锻造加机加工的组合工艺，适配批量生产阶段的成本控制与性能提升需求，两种工艺路径下的成品安装接口完全一致，具备良好的工艺互换性。外形结构上，支架整体采用长条形扁平布局，四个角部分别设置了贯穿的安装孔，用于通过螺栓将支架整体固定在发动机机匣的安装基面上，安装孔的位置精度严格匹配机匣上的预装点位，安装边界完全适配发动机外侧的预留安装空间，不会超出周边部件的安全间隙范围。支架中部设置了带镂空结构的铰接支撑位，用于固定电气元件的铰接支座，镂空结构在保证支撑强度的前提下，大幅去除了非受力区域的多余材料，最终将整体重量控制在极低的水平，完全满足航空部件的轻量化设计要求。结构过渡区域全部采用圆角平滑过渡，避免应力集中带来的断裂风险，所有受力截面的尺寸都经过载荷校核，在满足强度冗余的前提下做到了材料的最优分配。
