带运动仿真分析的万向节传动结构

万向节作为机械传动系统中核心的变角度动力传递部件，广泛应用于需要改变传动轴线方向的工况场景，在商用车辆底盘传动、工业机床进给机构、重型工程机械动力传输、农业装备作业传动等领域都承担着不可替代的作用，能够在主动轴与从动轴存在轴线夹角、且工作中夹角动态变化的状态下，持续可靠地传递旋转扭矩，保障动力传输不中断。

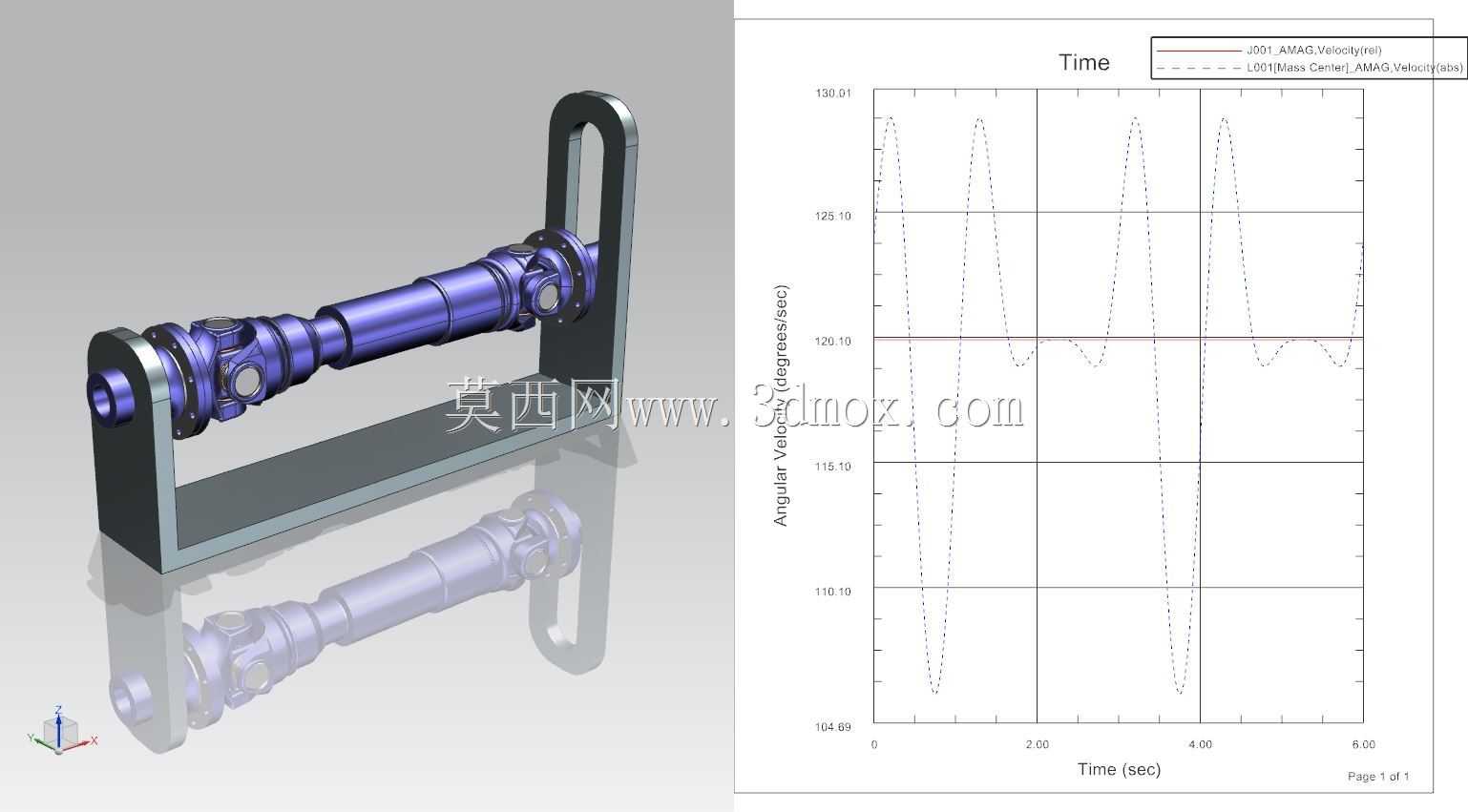

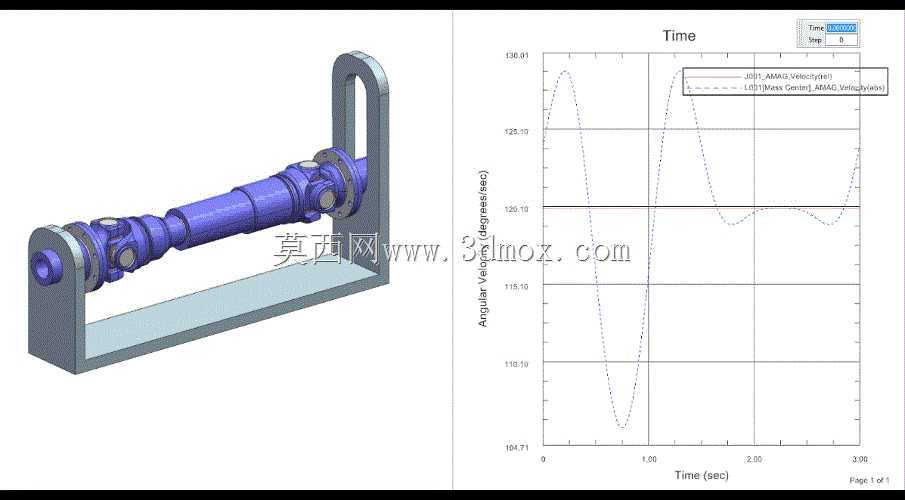

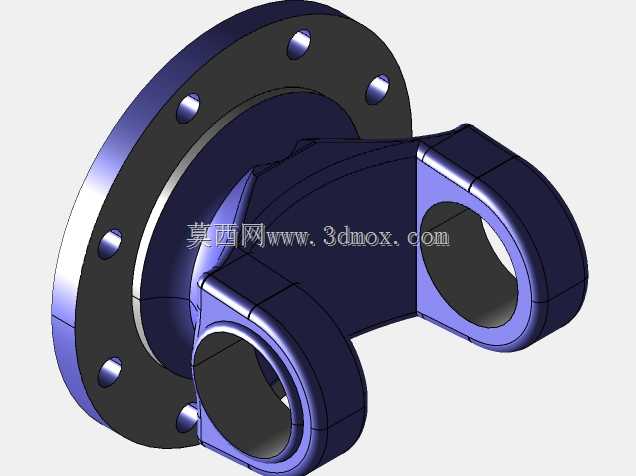

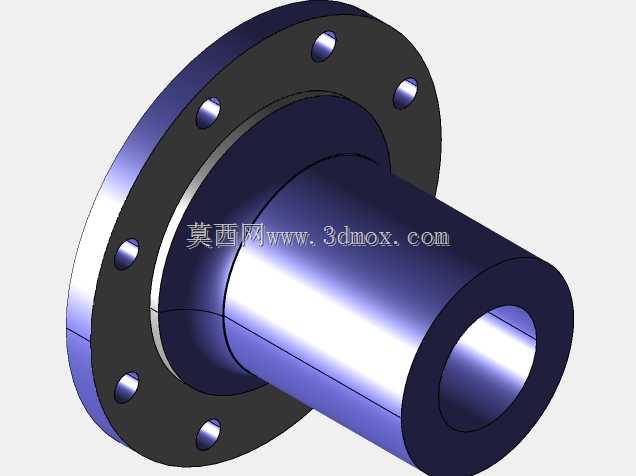

本次呈现的万向节传动结构，核心功能特性聚焦于变夹角工况下的运动特性验证，结构整体采用十字轴式万向节的经典构型，搭配两端的连接法兰与支撑固定架，完整还原了实际装机状态下的安装布局。设计过程中重点围绕输入轴与输出轴的角速度传递规律展开，针对不同轴间夹角下的输出角速度波动特性做了完整的运动学仿真，直观呈现出单万向节传动过程中输出轴转速随轴间夹角周期性波动的特性，能够为后续双万向节等速传动布局的参数匹配提供精准的数据参考。

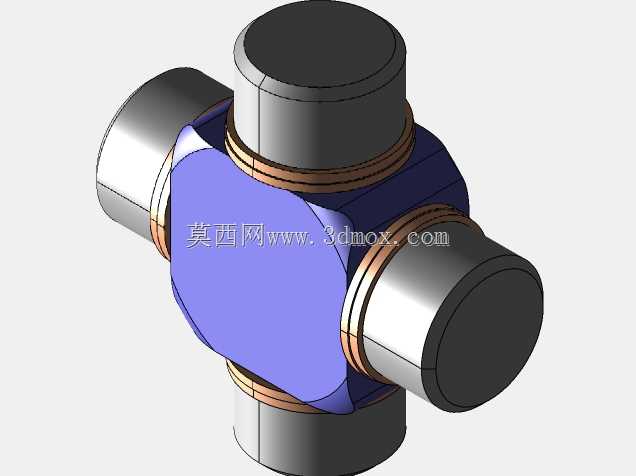

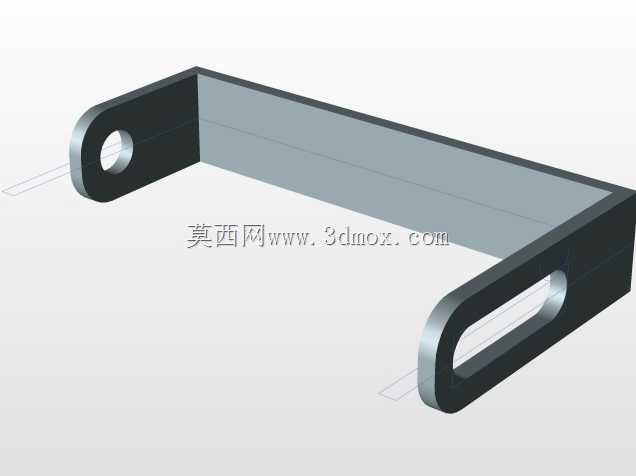

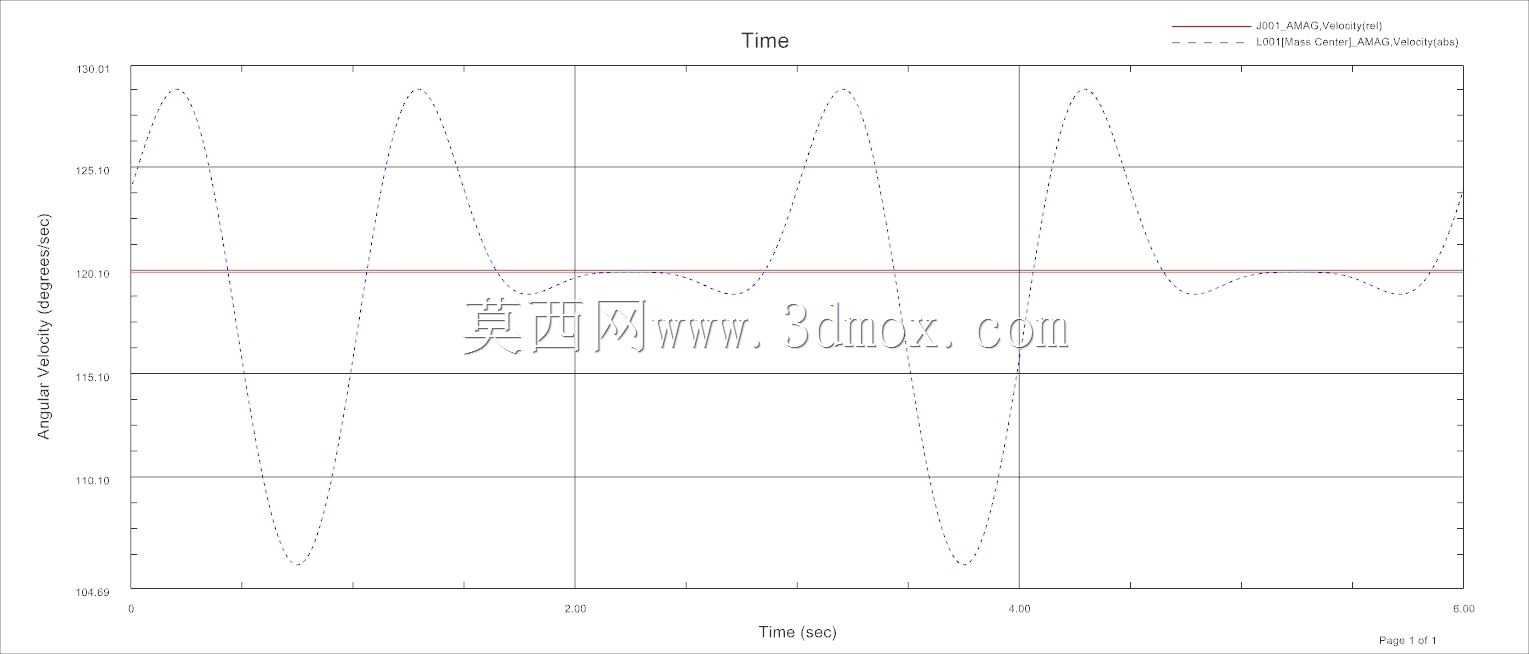

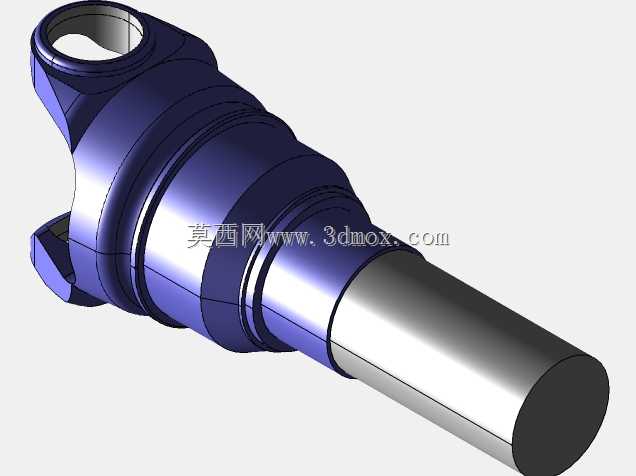

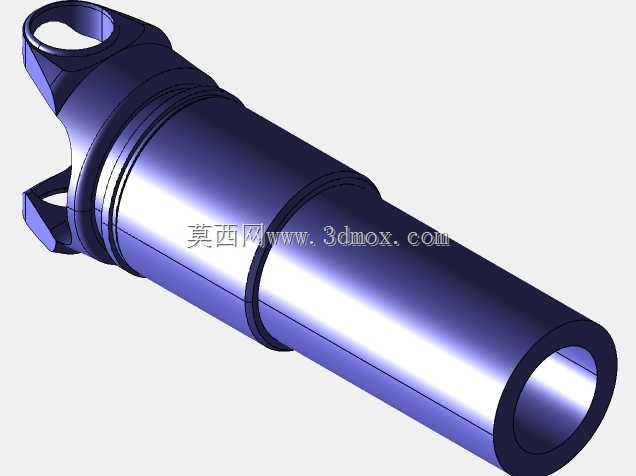

从安装边界与结构尺寸来看，该万向节结构的支撑框架采用双侧立式支撑结构，预留了足够的轴系摆动空间，可支持一定范围内的轴间夹角动态调整，两端连接轴的接口尺寸匹配常规工业传动的通用安装规格，既可以直接用于传动系统的原理验证教学场景，也能为实际工程中的万向节选型、传动系统匹配提供直观的结构参考。结构外形上，传动轴主体采用阶梯轴设计，十字轴关节部位做了强化结构处理，能够直观展示万向节内部的动力传递路径，配套的运动仿真曲线清晰呈现了不同时间节点下输入输出轴的角速度变化差值，可直观观察到轴间夹角越大、输出轴角速度波动幅值越高的传动规律，帮助设计人员快速掌握万向节传动的运动特性，在实际项目中合理布置万向节的安装角度、匹配对应的传动补偿结构，避免因转速波动带来的传动振动、部件疲劳损耗等问题，提升整套传动系统的运行稳定性与使用寿命。
