可补偿偏角误差的万向传动联轴器结构

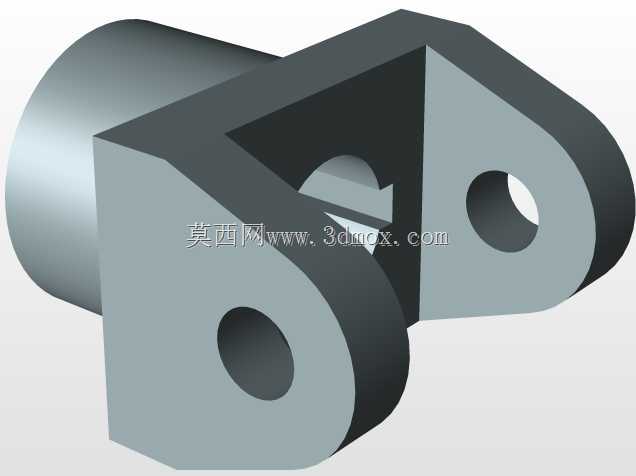

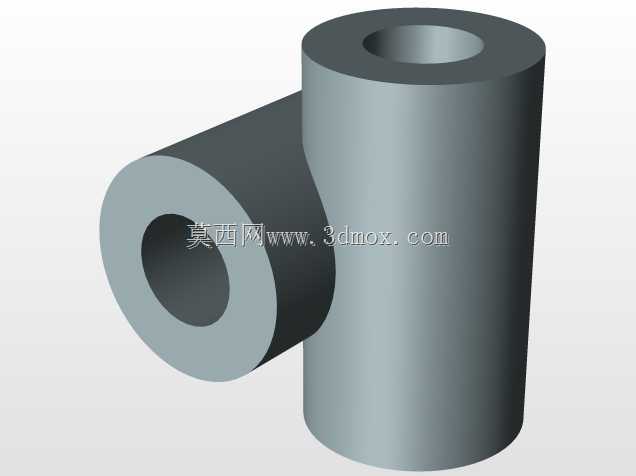

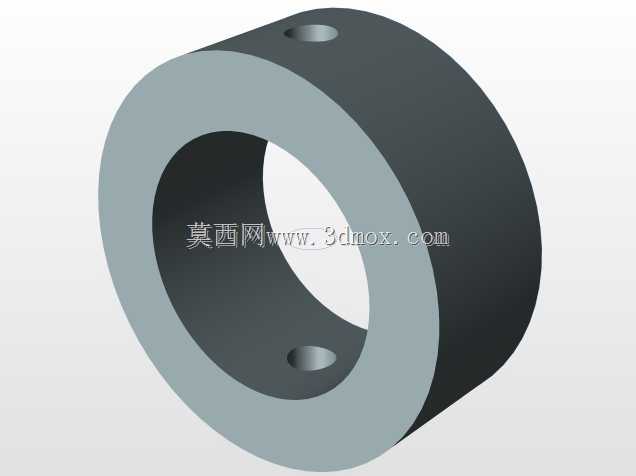

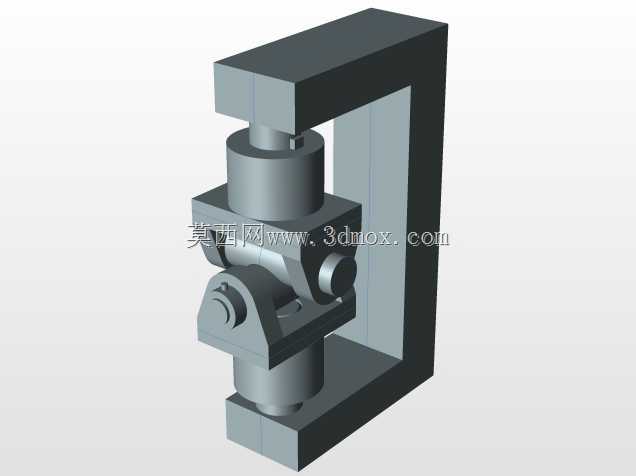

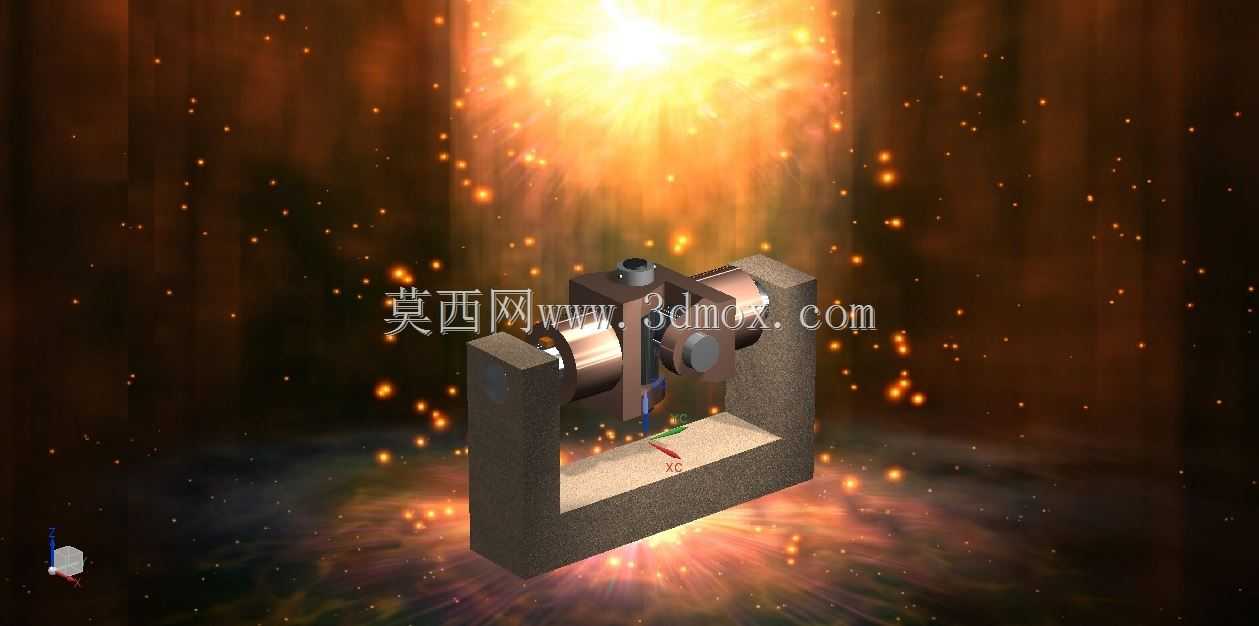

万向联轴器是机械传动系统中应用极为广泛的轴系连接部件，主要用于解决两根轴线不共线、存在轴线夹角偏差，或是设备运行过程中两轴相对位置发生动态偏移场景下的旋转扭矩传递需求，常见于冶金设备的轧机传动线、矿山输送设备的动力端连接、工程机械的行走传动系统、汽车底盘的传动轴总成以及各类工业泵组、减速机的输出输入轴对接场景，能够在两轴最大偏角可达数十度的工况下稳定传递动力，避免刚性连接因轴线不对中产生的附加弯矩、轴系疲劳断裂、轴承异常磨损等问题。这款万向联轴器采用经典的十字轴式铰接结构设计，主体由两个对称布置的叉形接头、中间十字传动销、配套的轴套与限位结构组成，叉形接头的U型开口端预留有十字销的安装孔位，通过精密配合实现十字销与叉头的铰接，保证两个叉头可分别绕十字销的两个垂直轴线做相对摆动，以此适配两轴之间的角向偏移。设计过程中重点考量了传动的等角速特性优化，通过对称的结构布局尽可能降低单十字轴万向联轴器在大偏角下的输出转速波动，同时在铰接接触面预留了润滑介质的存储空间，可在装配时填充润滑脂，降低铰接副的摩擦磨损，延长部件的连续运行寿命。从安装边界来看，该联轴器的两个叉形接头端分别设计有与待连接轴适配的安装接口，可根据配套轴的轴径、键槽尺寸调整接口的孔径与键槽规格，整体外形采用紧凑的框式布局，外部无突出的尖锐结构，安装时仅需保证两轴的轴线偏移量在产品允许的最大偏角范围内，将两端接头分别与主动轴、从动轴可靠固定即可完成装配，无需额外复杂的调整工装，日常维护仅需定期检查铰接部位的润滑状态与紧固件的锁紧情况，即可保障长期稳定运行。在实际工况运行中，该结构能够有效吸收设备运行过程中因机架变形、基础沉降、负载冲击带来的轴线位置变化，保证扭矩传递的平顺性，减少传动系统的振动与噪音，适配中低速、中等扭矩的传动场景，结构简单可靠，拆装维护便捷，是通用机械传动系统中解决轴系不对中传动问题的核心部件。
