自行车后悬架连接吊耳结构设计

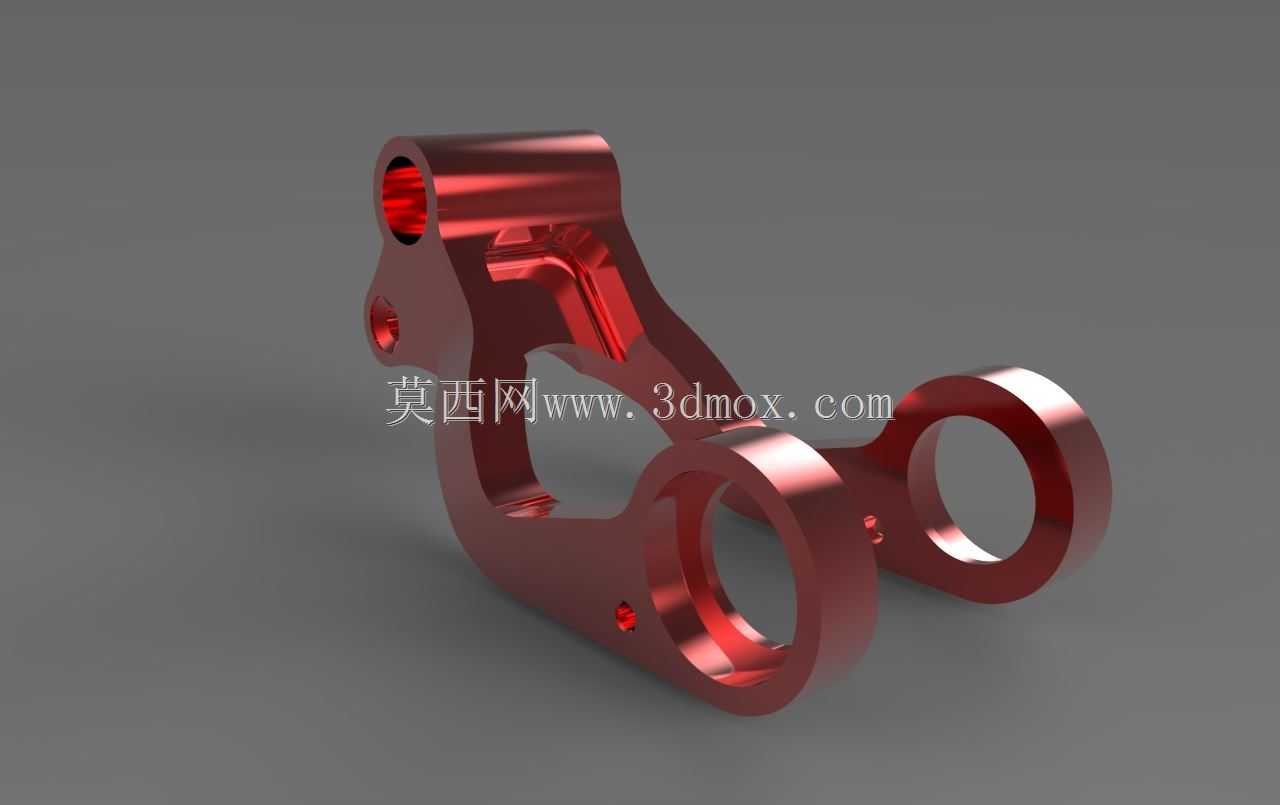

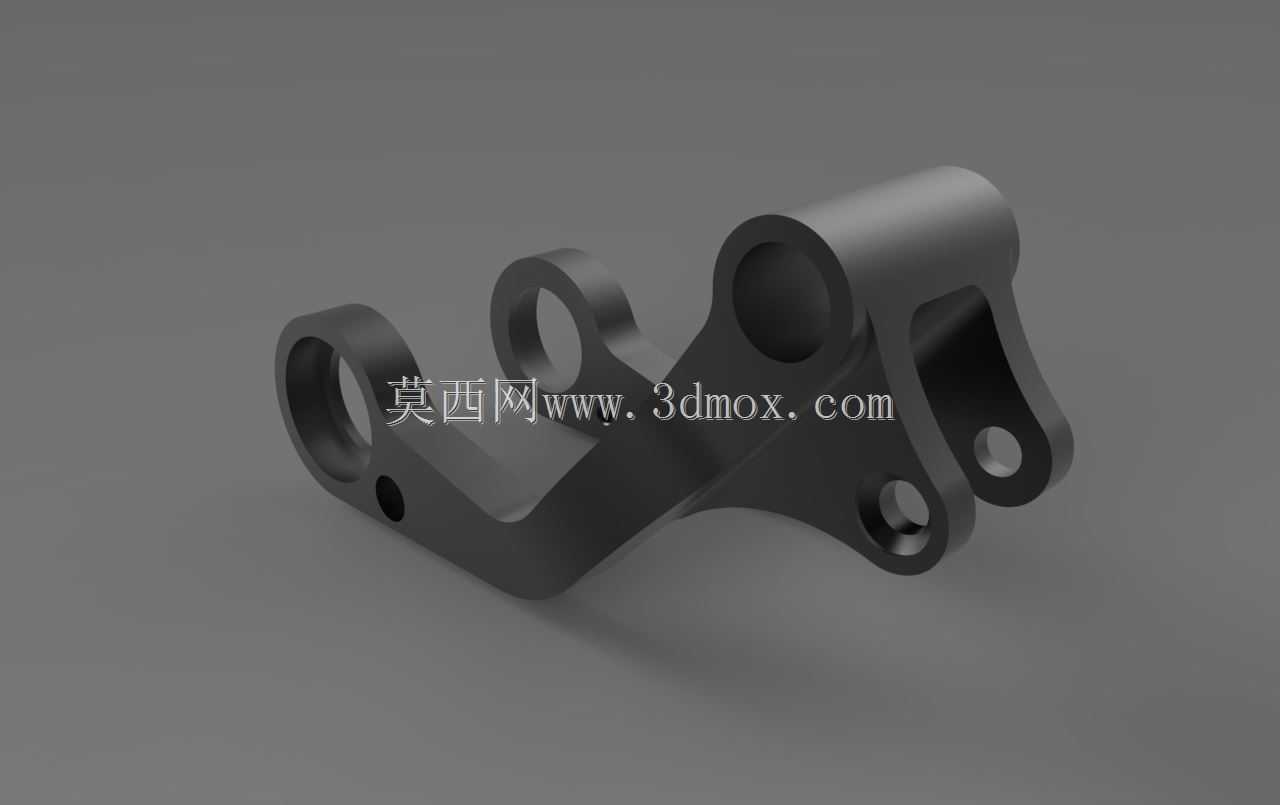

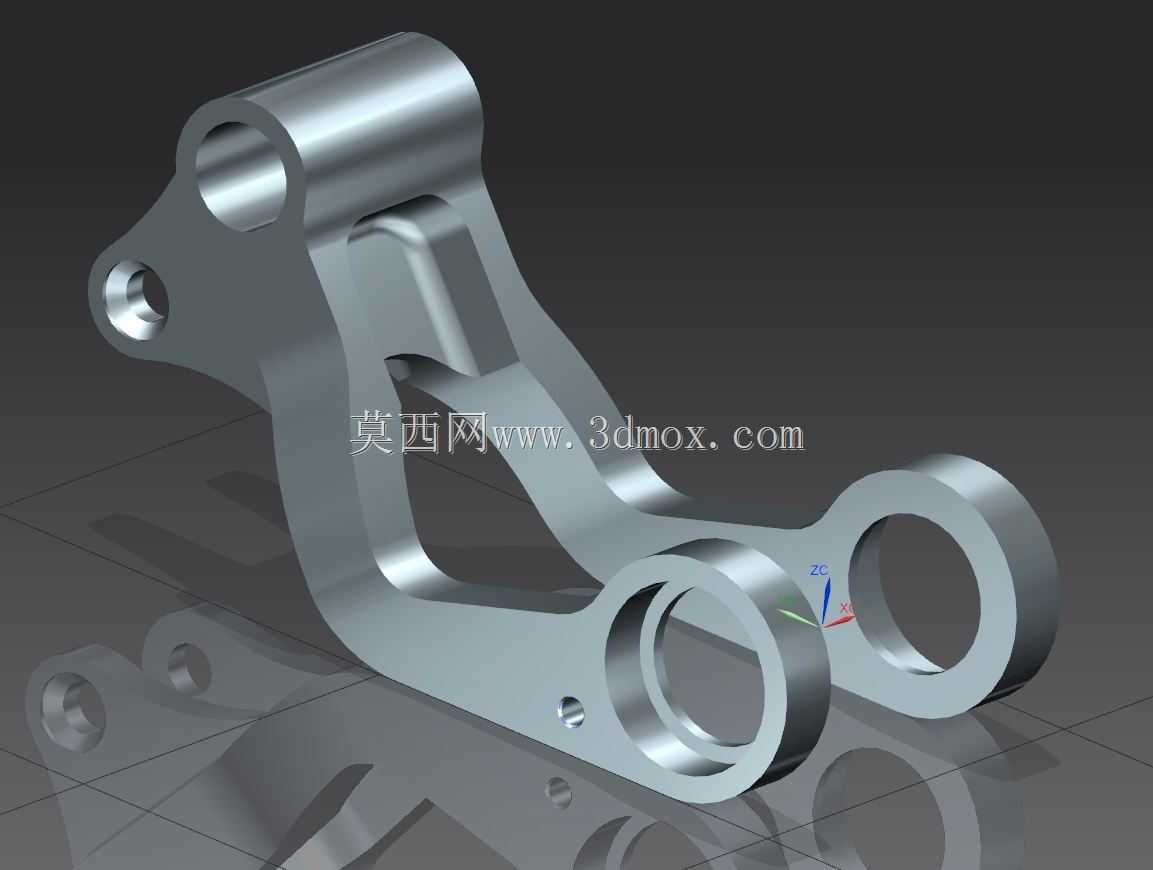

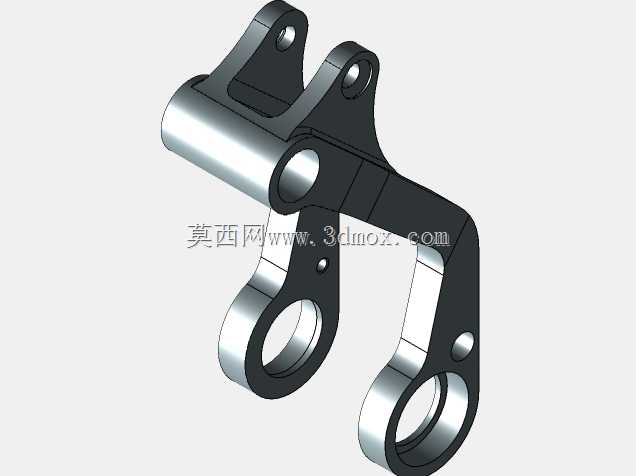

该零件为自行车车架与后减震、后轮摇臂衔接的核心连接构件，主要应用于软尾山地车、城市通勤避震自行车的后悬架系统中，承担车架主体与活动摇臂之间的载荷传递、运动限位作用，是保障自行车后悬架行程顺畅、骑行过程中震动过滤效果稳定的关键受力件。在实际骑行场景中，该零件需要持续承受路面颠簸带来的交变冲击载荷，包括起步踩踏时的扭矩传导、过坎落地时的垂直冲击力、转向过弯时的侧向剪切力，因此其结构强度、安装对位精度直接决定了后悬架系统的使用寿命与骑行安全。从功能特性来看，该零件采用一体化镂空式异形结构设计，上端设置大直径同轴铰接孔，用于与车架主体的固定铰接座配合，通过销轴实现与车架主体的转动连接，作为后摇臂摆动的上支点；下端设置两组平行的铰接孔位，其中大孔径位用于对接后减震器的上端连接端，小孔径位用于衔接后摇臂的联动连杆，三个铰接孔的中心距经过精准调校，匹配对应车型的悬架杠杆比，能够保证减震器压缩与回弹过程中无运动干涉，同时将踩踏过程中的能量损耗控制在合理区间。设计过程中优先考虑了受力路径的优化，整体采用流线型变截面结构，在铰接孔位周边做了加厚凸台处理，避免应力集中导致的孔位开裂，中间连接臂部分做了弧形镂空减重设计，在保证结构刚性满足冲击载荷要求的前提下，尽可能降低零件自身重量，契合自行车零部件轻量化的设计趋势。外形尺寸方面，零件整体沿铰接孔中心连线方向延伸，上端铰接孔的孔径匹配标准自行车悬架销轴尺寸，孔位端面的安装平面做了铣平处理，保证销轴安装后端面贴合无间隙；下端两组孔位的中心距与对应减震器、连杆的安装尺寸完全适配，零件整体厚度控制在自行车后三角的安装间隙范围内，安装后与车架立管、后上叉之间预留足够的运动间隙，在悬架全行程压缩过程中不会与周边线管、轮胎发生剐蹭。零件侧边预留的小型定位孔，用于安装过程中对位校准，保证装配后两侧铰接点的同轴度误差控制在公差范围内，避免骑行过程中出现铰接点卡滞、偏磨的问题。
